Разборка iphone se

В продолжение моего первого поста делюсь знаниями по сборке телефона из имеющихся частей, купленных предварительно на старом добром Aliexpress.

Итак, вы конечно же купили или хотите купить все необходимое для того, чтобы собственноручно собрать iPhone SE. Как я понял из комментариев к предыдущему посту, не всем это интересно из личной выгоды — есть те, кто видит чисто коммерческий интерес в данном занятии 🙂 Но это уже не мое дело.

Приступим же!

Прежде всего нужно понимать зачем все это нужно. Если коротко — чтобы сэкономить на коробке, адаптере зарядки, наушниках, но никак ни на качестве материалов!

Собираемый телефон в принципе должен быть собран только из OEM и оригинальных деталей, иначе зачем все это дело, когда можно просто купить восстановленный телефон из опилок и б/у деталей и радоваться до первой поломки (в течение месяца, как правило).

Пошаговая инструкция по сборке iPhone SE.

Изображения взяты с сайта iFixit, а вот описание каждого действия привожу с использованием всех своих имеющихся знаний.

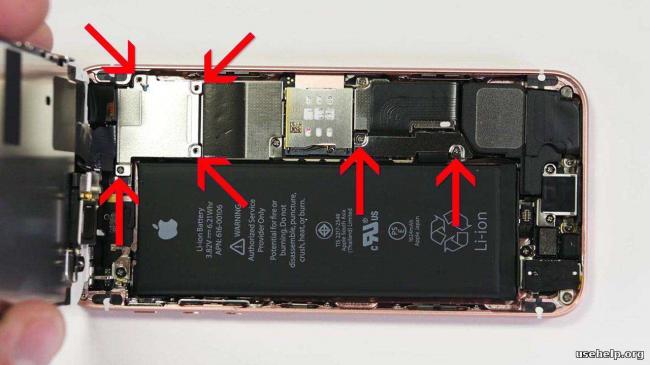

Шаг 1. В купленный корпус по умолчанию установлены: вибромотор, динамик, микрофоны, гнездо зарядки и наушников, кнопки громкости и блокировки. Поэтому берем материнскую плату и прикручиваем с помощью одного крестового винта 2.4 mm Phillips #000, двух винтов 2.3 mm Phillips #000 и четырех крепежных винтов 2.8 mm. Если первые два типа винтов выглядят как простые с крестовой головкой (оранжевые на фото), то последние четыре вообще сложно с чем-либо спутать — у них в головку может и должен будет закручиваться другой винт (выделены желтым). Здесь же сразу подключаем все шлейфы, которые видим, кроме шлейфа акб, во избежание замыкания во время сборки.

Шаг 2.Устанавливаем и подключаем основную камеру

Шаг 3. Убираем пленку с места установки аккумулятора на корпусе и устанавливаем сам аккумулятор

На полпути к финишу будущий телефон уже не ощущается таким пустым по весу и выглядит именно так (не считая цвета, естественно):

На этом, вы не поверите, с корпусом все! Если вы не забыли вставить лоток для сим карты, конечно.

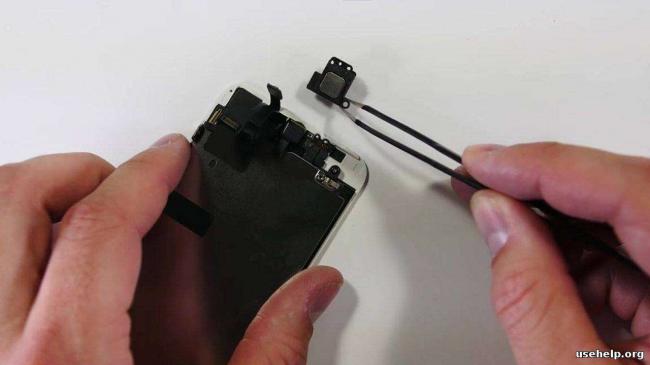

Шаг 4. Установка разговорного динамика и камеры FaceTime

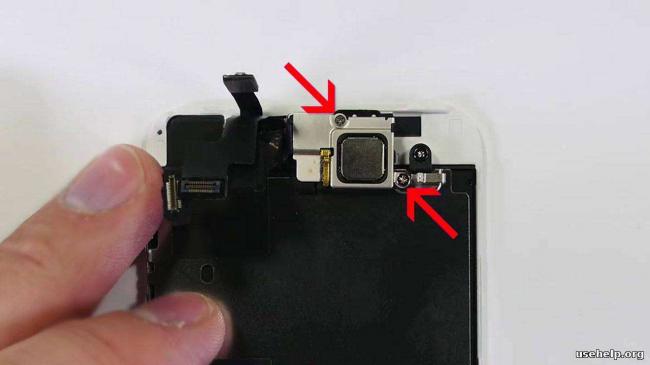

На изображении ниже выделен модуль разговорного динамика. Он устанавливается двумя винтами: 4.0 mm Phillips #000 и 2.3 mm Phillips #000

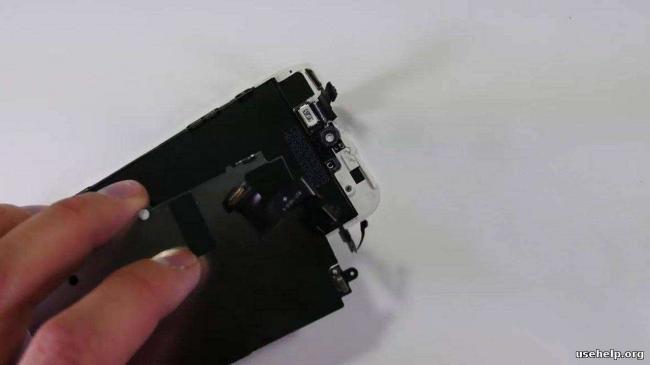

Камера для FaceTime устанавливается путем приклеивания к внутренней стороне дисплея.

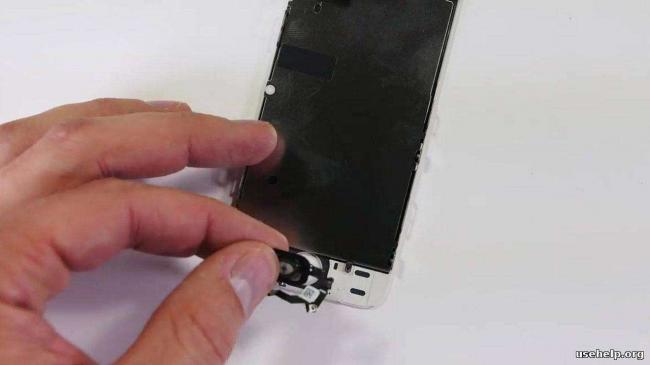

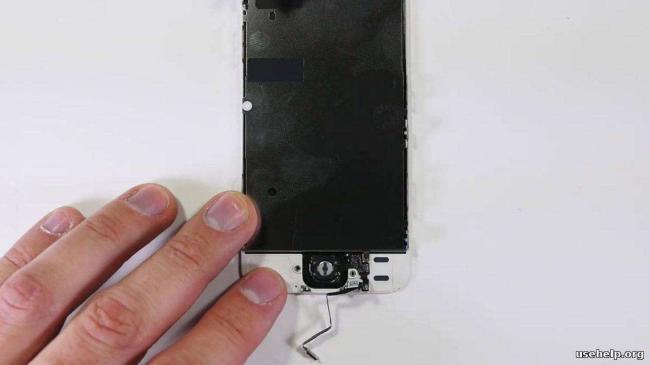

Шаг 5. Кнопка Home

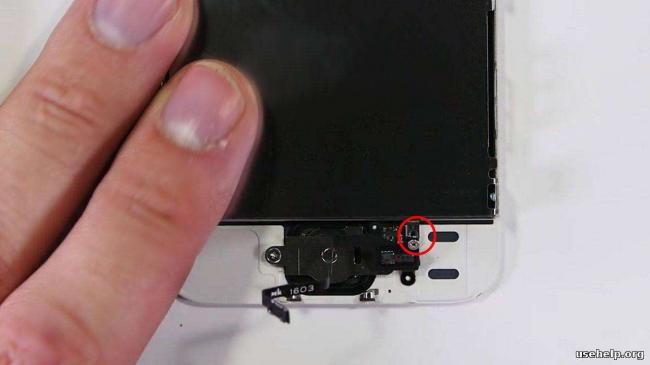

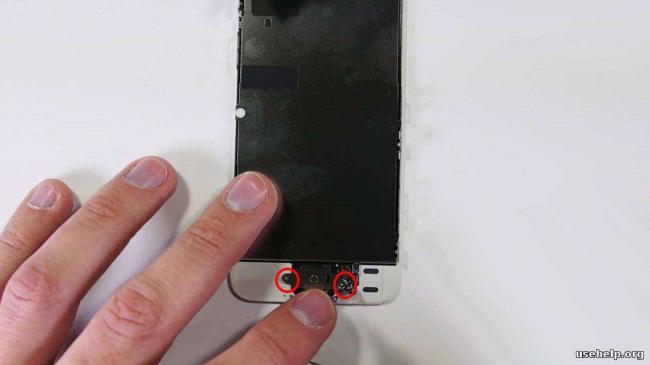

Кнопка домой со шлейфом Touch ID крепится на два винта 1.4 mm Phillips #000

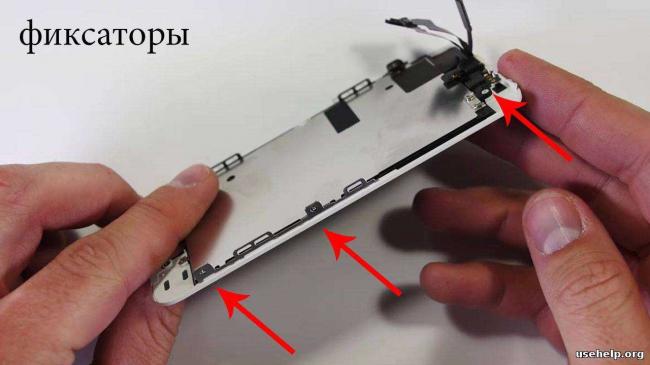

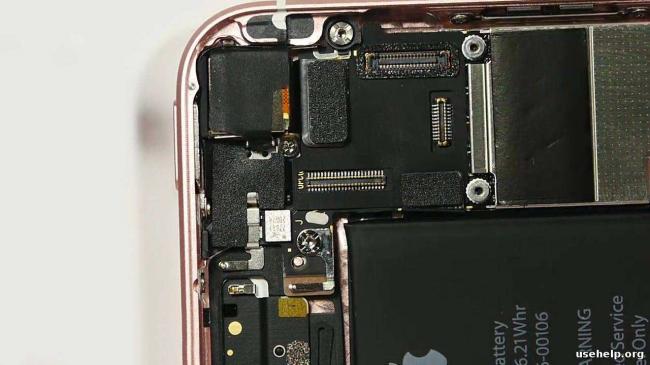

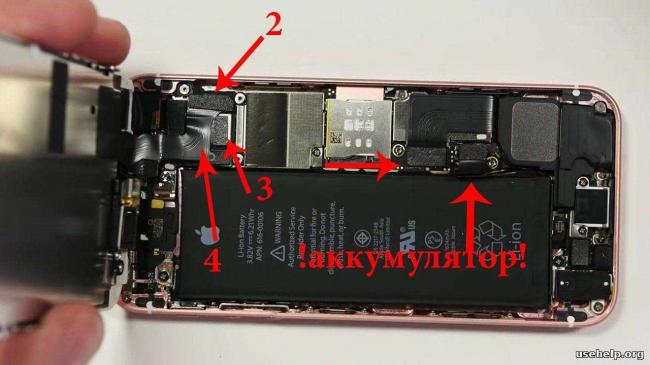

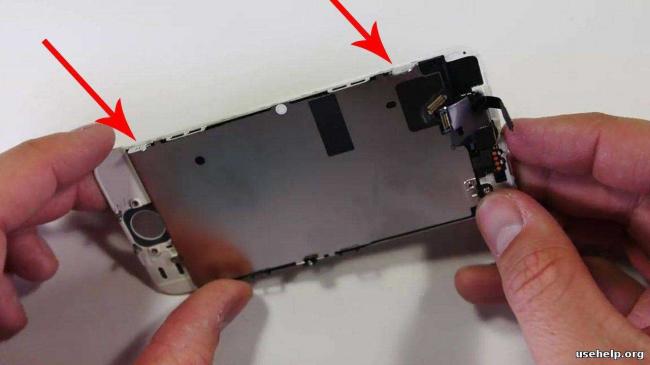

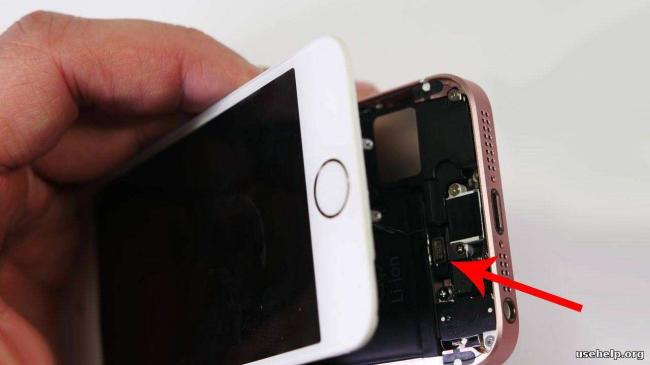

Шаг 6. Мы почти у цели. Подключаем два шлейфа дисплея и тачскрина, не забываем подключить аккумулятор и прикрутить защитные металлические экраны шлейфов. Затем вставляем дисплейный модуль стороной вверх в пазы, прикрывая внутренности подключаем шлейф кнопки Home и плотно закрываем iPhone дисплеем.

Финал. Закручивает два винта на нижней части корпуса и телефон полностью собран и готов к работе 🙂

30

Подробная фото-инструкция: как Разобрать iPhone SE + обзор и полные характеристики смартфона + Оригинальная прошивка iPhone SE

Откручиваем еще 2 болтика и извлекаем

Открутить сначала один болтик, затем еще два. Снять нижний элемент смартфона

Далее сложностей нет. Просто следуем указаниям на фото.

Если Вам необходимо снять тачскрин, то используйте фен для прогрева по периметру и медиатор или тонкую специальную пластиковую лопатку для разбора корпусов.

Оригинальные прошивки:

iOS 9.3 для iPhone SEiOS 9.3.1 для iPhone SE

Разобрать iPhone SE

Далее

Подробные характеристики iPhone SE

Объем памяти

Вес

113 грамм

Параметры дисплея

Процессор

Камера iSight

Запись видео

HD-камера FaceTime

Touch ID

Сканер отпечатков пальцев Touch ID первого поколения

Сотовая и беспроводная связь

Модель A1662

Модель A1723

Все модели

Геопозиция

Воспроизве­дение звука

ТВ и видео

Siri

Внешние кнопки и разъемы

Питание и аккумулятор

Датчики

SIM-карта

Совместимость со слуховыми аппаратами

Модель A1662, A1723: M3, T4

Поддержка почтовых вложений

Системные требования

Для синхронизации с iTunes на Mac или PC требуется:

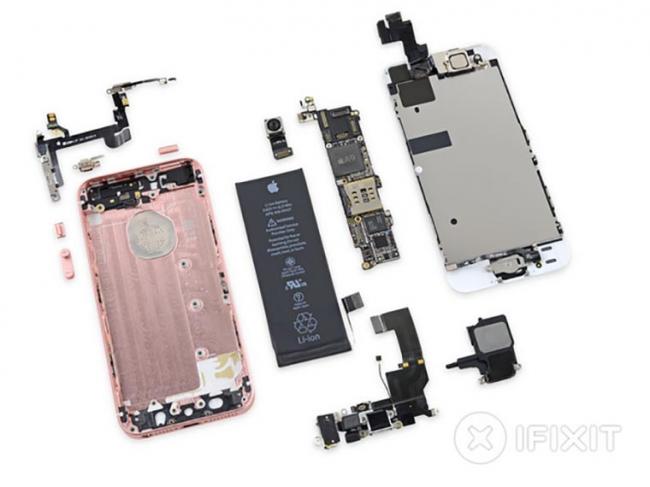

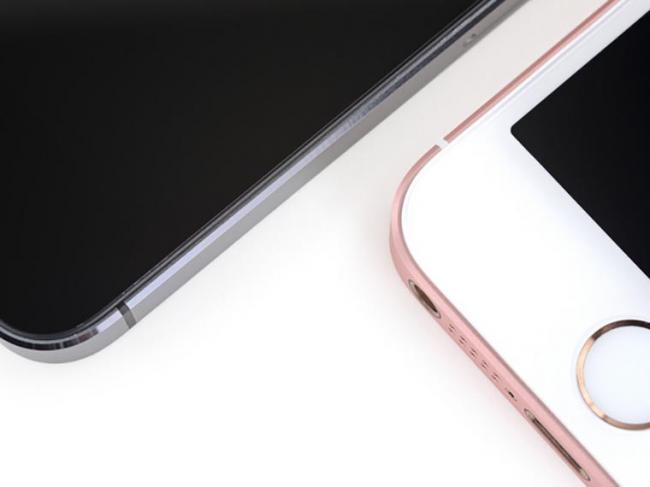

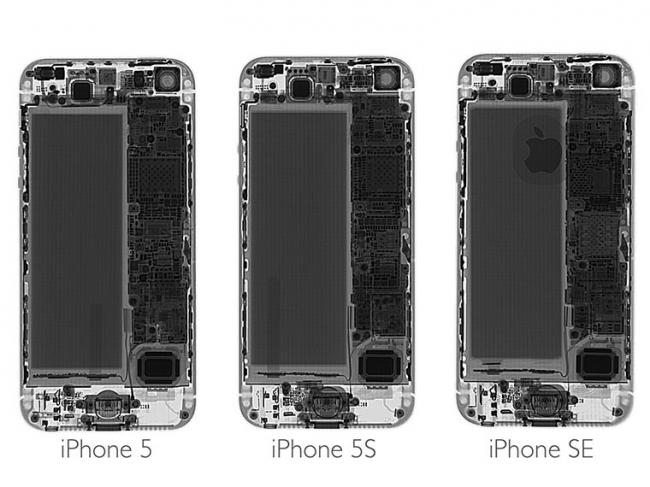

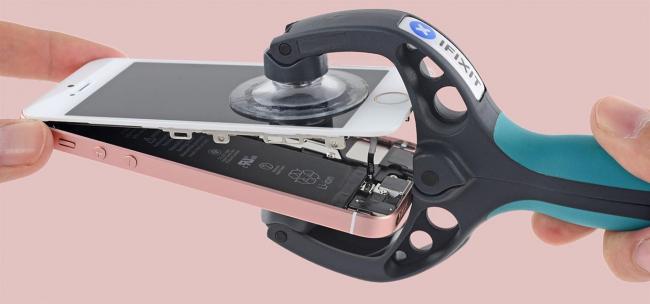

Как и ожидалось, после старта продаж нового iPhone SE устройство попало в лабораторию iFixit на экзекуцию. Еще до разборки зоркий глаз мастера увидел отсутствие кромки по всему периметру каркаса нового iPhone. Для вскрытия понадобились знакомые инструменты, которые использовались при работе с iPhone 5/5S. Детальный осмотр внутренностей показал:

• за производительность отвечают процессор Apple A9 и сопроцессор M9;
• аккумулятор получил увеличенную до 1624 мА/ч. емкость (в iPhone 5s устанавливались батареи на 1560 мА/ч);
• дисплейный блок, вибро-мотор и динамики аналогичные модели iPhone 5s;
• остальные компоненты схожи с деталями iPhone 6 и iPhone 6s.

Вердиктом лаборатории стали твердые 6 из 10 баллов по шкале ремонтопригодности. Оценка не отличается от баллов, набранных iPhone 5S. К положительным моментам конструкции отнесли легкость в замене дисплея и батареи, последнюю, по словам iFixit, может заменить даже неподготовленный пользователь. Из негативных моментов эксперты отметили неудачное крепление датчика Touch ID, которое можно повредить при вскрытии и знакомые винты Pentalobe, для работы с которыми понадобится специальная отвертка.[ifixit]

🤓 Хочешь больше? Подпишись на наш Telegramнаш Telegram. … и не забывай читать наш Facebook и Twitter 🍒 iPhones.ru Никаких интриг, просто разборка. Как и ожидалось, после старта продаж нового iPhone SE устройство попало в лабораторию iFixit на экзекуцию. Еще до разборки зоркий глаз мастера увидел отсутствие кромки по всему периметру каркаса нового iPhone. Для вскрытия понадобились знакомые инструменты, которые использовались при работе с iPhone 5/5S. Детальный осмотр внутренностей показал: за производительность отвечают процессор… —>

Артём Суровцев

@artyomsurovtsev

Люблю технологии и все, что с ними связано. Верю, что величайшие открытия человечества еще впереди!
