Двухканальный мостовой усилитель мощности низкой частоты с электронным регулятором громкости. В усилителе предусмотрена защита выходного каскада от короткого замыкания, а также защита от бросков напряжения и статических электрических разрядов. Данный усилитель можно применять как с электронными регуляторами громкости, описанными выше, так и с обычными потенциометрами.

Назначение выводов приведено в табл. 1. Основные технические характеристики представлены в табл. 2.

Схема включения микросхемы TDA7057AQ представлена на рис. 1. Изображение печатной платы приведено на рис. 2. Схема расположения элементов на печатной плате усилителя изображена на рис. 3.

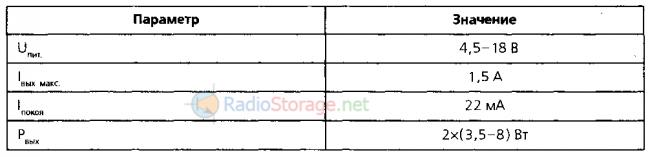

Таблица 1. Назначение выводов микросхемы TDA7057AQ.

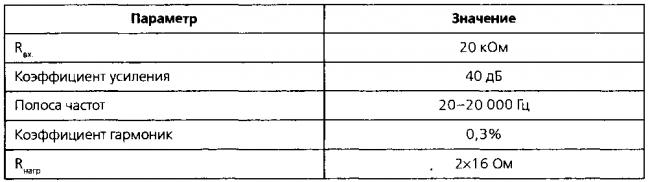

Таблица 2. Основные технические характеристики интегрального усилителя — микросхемы TDA7057AQ.

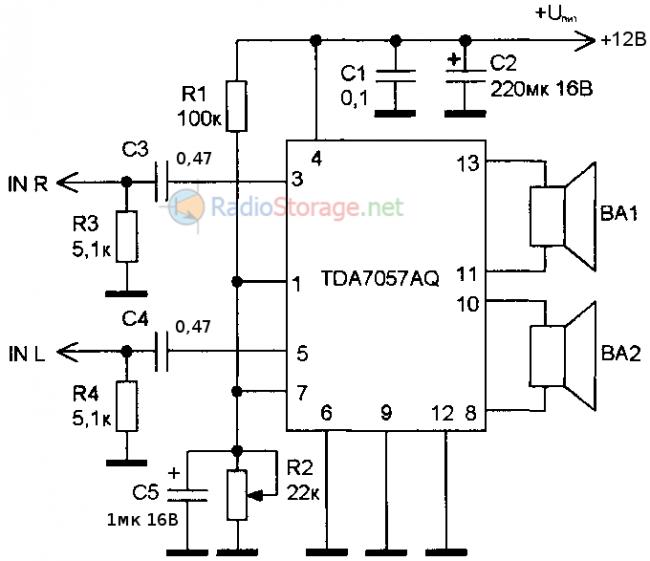

Рис. 1. Схема включения микросхемы TDA7057AQ.

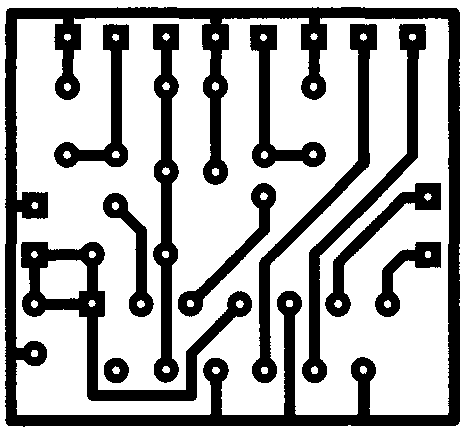

Рис. 2. Изображение печатной платы для усилителя на микросхеме TDA7057AQ.

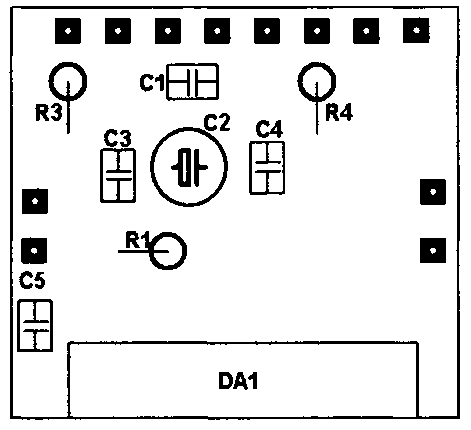

Рис. 3. Схема расположения элементов на печатной плате усилителя.

Литература: Баширов С.Р., Баширов А.С. — Современные интегральные усилители.

Даташит(datasheet) на микросхему TDA7057AQ — Скачать (95 КБ).

Стереофонический УНЧ собранный на TDA7057AQсодержит два независимых мостовых усилителя мощностинизкой частоты (2 х 8 Вт).Цоколевка:Назначение выводов tda7057aq№ — Символ — Назначение1. VC1 —Регулятор уровня звука 12. n.c. —Не используется3. Vi(1) —Вход усилителя 14. VP —Напряжение питания (12-16 В).5. Vi(2) —Вход усилителя 26. SGND —Общий (сигнальная земля)7. VC2 —Регулятор уровня звука 28. OUT2+ —Положительный выход 29. PGND2 —Общий 2 (силовая земля 2)10. OUT2- —Отрицательный выход 211. OUT1- —Отрицательный выход 112. PGND1 —Общий 1 (силовая земля 1)13. OUT1+ —Положительный выход 1Структурная схема tda7057aq(для увеличения щелкните по картинке)На практике, эту микросхему tda7057aq не получается проверитьна прохождение шумов при касании ножек входа УНЧ. Если на1 и 7 ножки низкий уровень напряжения — будет полная тишина.Ее работоспособность можно проверить подав на ножки 1 или 7напряжение регулировки звука (например 5 вольт). Если звукпоявился, хоть и не регулируемый — УНЧ рабочий.Или еще для проверки УНЧ можно подать сигнал со скарта…—————————————http://remtv.blogspot.com/ — Ремонт телевизоровe-mail: mike01-06@mail.ru В московском регионе фирмой ООО «Маркет центр» налажено производство олифы натуральной.Используемые источники:
