Резинки ролика захвата бумаги и тормозные площадки. Обслуживаем старый принтер (HP p3005x).


  • Цена: $4.00 за десяток

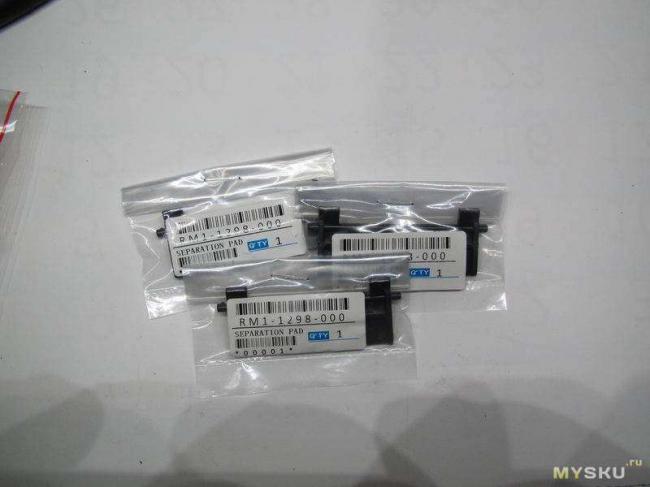

За что я люблю mysku — тут есть люди, которые могут ответить на вопрос по любой проблеме. Скажем, мой принтер начал плохо захватывать бумагу — и мне моментально выдали прям номер нужной детали. Я имею в виду тормозную площадку в данном случае. Потому что изначально я планировал купить либо сами резинки (но для HP они не продаются, а как подобрать по размерам — хез, на али эти размеры не указывают, только модель принтера), либо тормозные площадки от лотка ручной подачи бумаги и переклеить резинки. Потому что тормозная площадка в этом принтере — это такой узел из нескольких деталей и продаётся вроде как только в сборе и дороже чем хотелось бы — потому что менять это всё смысла нет ни малейшего. Однако, добрые люди подсказали что купить чтобы и дешево и сердито 😉 Собственно, не вдаваясь сильно в подробности, за захват бумаги из пачки отвечает тормозная площадка и ролик захвата. Понятно, что конструкция может отличаться, и очень сильно, но в моём случае это именно так. Начал я именно с тормозной площадки — потому что мне было интересно, насколько действенен мой метод с зачисткой родной площадки наждачкой. Оказалось — отшкуренная площадка работает не хуже новой китайской. Покупал я их тут за $4.6. В «наборе» 5 штук, у меня в принтере два лотка, так что мне нужно две. В лоток ручной подачи идёт вроде как другая площадка, да и нафиг там и не нужно её менять еще. Плюс аналогичный принтер у брательника, но с одним лотком, так что три детали уходят сразу, пара остаётся в запас. Выглядит это вот так:

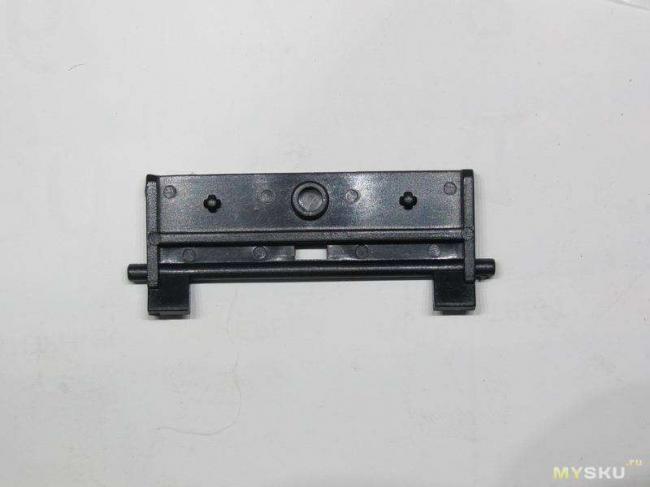

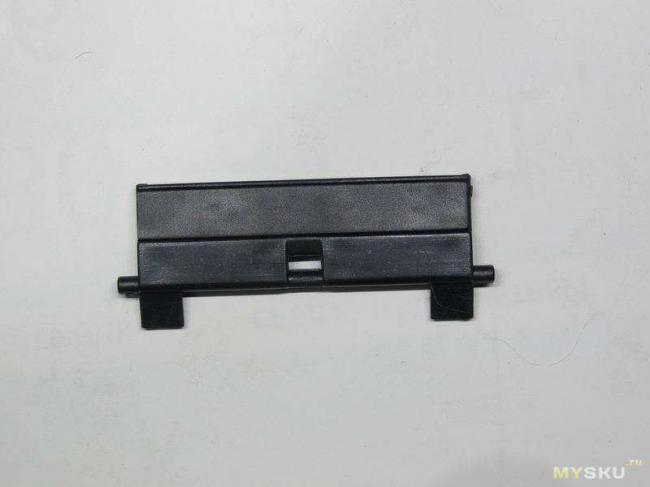

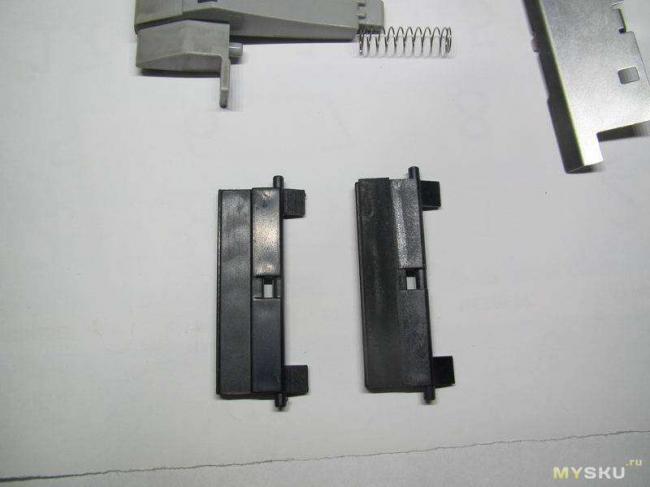

Открываем лоток и откручиваем тормозную площадку в сборе518609.jpg Выглядит оно вот так, и именно в таком виде поставляется в запчасти:53451f.jpg Отщелкиваем металлическую пластину и снимаем саму площадку. Осторожно, там пружина! Сравним

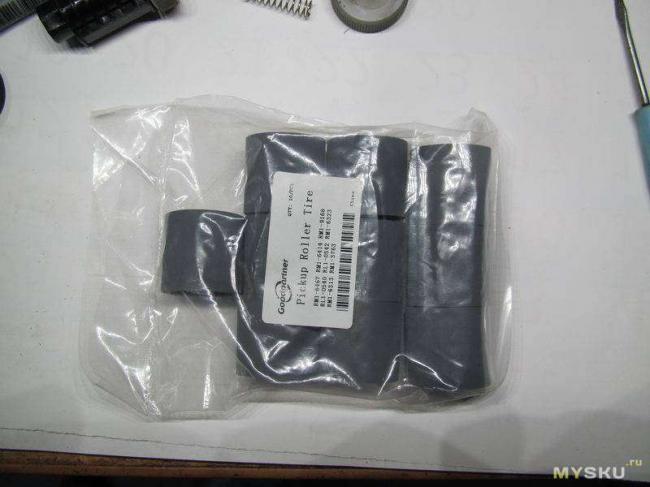

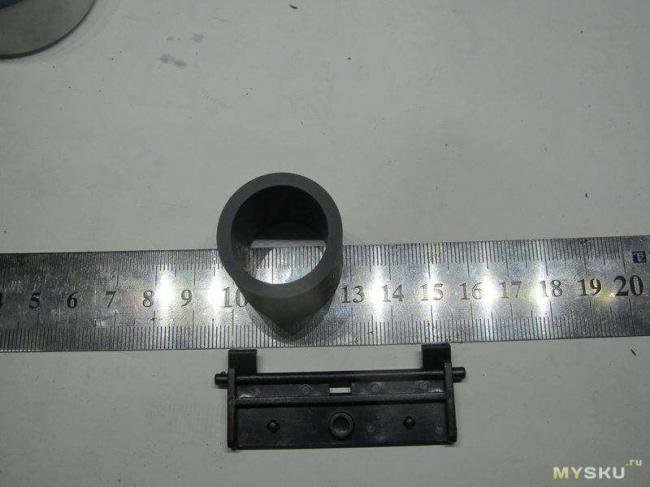

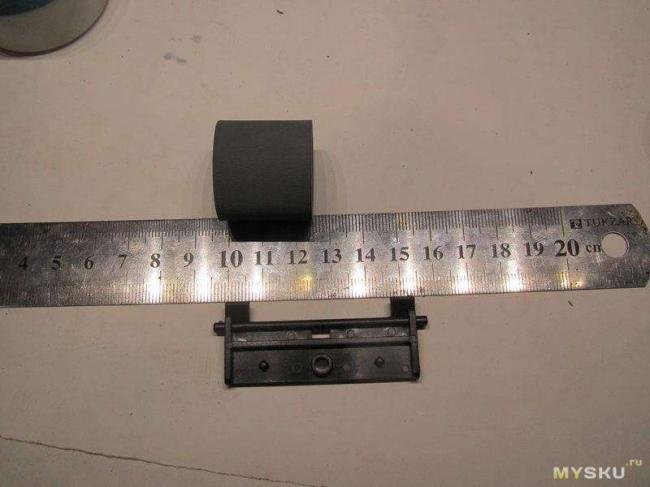

Ну и собираем в обратном порядке. То же самое проделываем со вторым лотком. Ну и переходим к более важной детали — роликам подачи. Продаются они, опять же, в разной комплектации, включая отдельно саму резинку — что я и купил. Куплено здесь за $4, в лоте 10 штук — с изрядным запасом, посмотрим куда применить

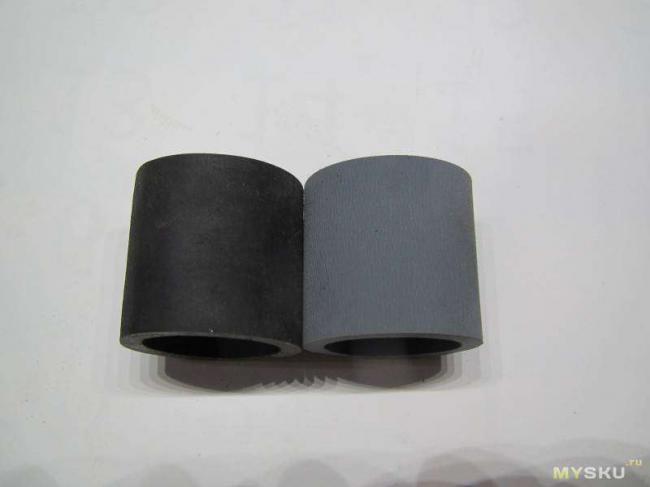

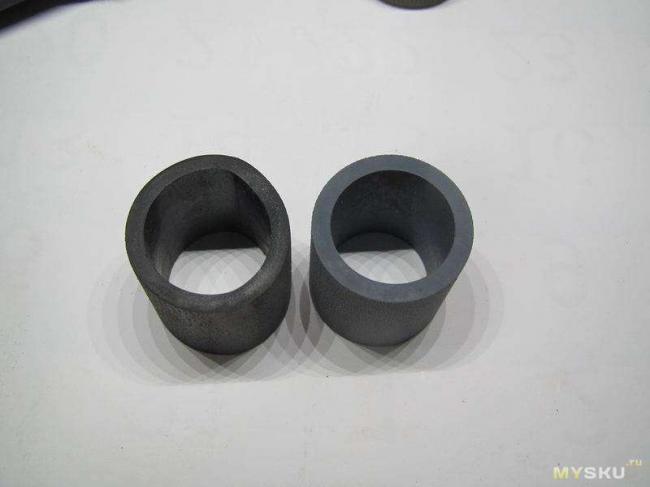

Сам ролик стоит в принтере над лотком. Думаю, при определенном опыте его можно поменять не переворачивая принтер, но у меня такого опыта нет, да и принтер стоит не на столе а внизу в тумбочке, так что я его извлёк с «рабочего места» и перевернул на стуле. Разбирается всё это как автомат Калашникова. Тянем за белый хвостик слева, после чего снимаем эту защелку, далее сдвигаем и снимаем чёрную крышечку под роликом, и сдвигаем и извлекаем сам ролик в сборе. Я даже нашел в интернете мануал как это делать, но всё настолько просто, что он мне не пригодился. Дополнительная информация Думаю, по фото видно что резинка стала глянцевой. Теперь слегка тянем и отщелкиваем правое колесо. Внутри пружинка! далее стягиваем резинку. сравним
Собираем в обратной последовательности. Отбеливать принтер я не стал, ограничился протиранием моющим средством при помощи губки и тряпочки Выводы. Площадки мне чот не очень понравились, но как по баксику — то и пойдёт. Резиночки для роликов понравились чрезвычайно, так что рекомендую. Принтер после замены тормозных площадок лучше работать не стал, а вот после замены резинок роликов стал захватывать бумагу как новый. Теоретически, можно и родные резинки прокрутить, чтобы они начала работать неизношенной частью, но как за 4 бакса — ну его нафиг. А вот с площадками — наверно можно таки рекомендовать и метод ошкуривания, и метод переклеивания резинок обратной стороной. Во всяком случае у меня судя по всему основная проблема была именно в роликах.

Всем привет! Я работаю на РЖД ив мои задачи входит поддержание бесперебойной работы компьютеров, периферийного оборудование и всего, что с этим связано. Проблема захвата бумаги самая частая с которой ко мне обращаются работники организации. Сегодня я расскажу с чем связана проблема захвата бумаги, как её диагностировать и решить самостоятельно.

Расскажу вам как решить данную проблему на примере старенького, но надёжного принтера Xerox Phaser 3121. Решение проблемы во всех принтерах схоже, но может быть затруднено из-за конструктивных особенностей разных моделей и производителей.

Принтер Xerox Phaser 3121

Если мы вытащим лоток с бумагой из принтера, то заглянув во внутрь увидим ролик. Это ролик захвата бумаги.

Ролик захвата бумаги.

От частого и продолжительного использования принтера этот ролик высыхает, собирает на себя мусор и перестаёт захватывать бумагу. Мусор в основном остаётся от бумаги. На следующем фото видны её частицы. Бумажная пыль скапливается на ролике, образую тоненький слой из-за которого ролик проскальзывает по бумаге и не цепляет её.

Частицы бумаги.

Для того, чтобы решить эту проблему нам достаточно очистить ролик. Можно взять обычную смоченную тряпочку и протереть его. Но лучше всего протирать его специальной жидкостью или спиртом. После очистки ролика его необходимо смазать специальной силиконовой смазкой, которая размягчит резину ролика и он будет гарантированно цеплять бумагу. Если у вас нет специальных жидкостей, то для временного восстановления работы достаточно протереть ролик смоченной тряпочкой как я говорил раньше.

Конечно же очистка и смазка ролика не всегда помогает решить проблему. Ролик очень часто приходит в негодность, стирается, ссыхается и возможны различные механические повреждения. В таких случаях лучше всего конечно обратиться к специалистам для замены ролика.

Если статья была вам полезна ставьте палец вверх и подписывайтесь на мой канал. Здесь я буду делиться с вами своим техническим опытом опытом.
