Штекер 3.5 для наушников Apple и не только (ремонт)

22 ноября 2019, 16:22

Обычно, поврежденные кабели с треснутой изоляцией, сломанными разъемами или просто не работающие, я выкидывают, но тут на глаза попался интересный — «ремкомплект» для кабелей Lightning, который позволяет полностью заменить данный разъем. Я решил проверить работает ли данная затея.

Как Вы знаете, Apple всегда идет своим путем и, в 2012 году, внедрила в кабели специальные чипы с целью усложнить жизнь пользователям и заодно срубить дополнительных денег с производителей для получения ими лицензий MFI (Made For iPhone/iPod/iPad). Крупняки, типа UGREEN, ORICO, ANKER итд, вроде как получили данные сертификаты, но подавляющее большинство «дешман»-кабелей с Aliexpress ее не имеют, но и стоят дешевле. Срок жизни у них не долог (хотя, встречаются исключения), бывает что, либо переламываются тонкие жилы, либо ломаются разъемы, а бывает вроде бы все цело, но просто не работает.

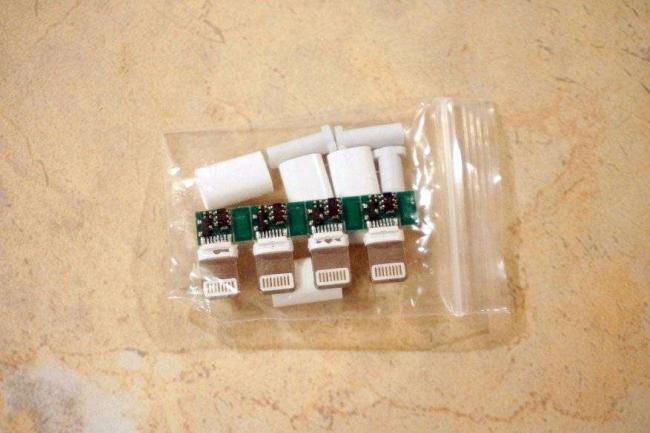

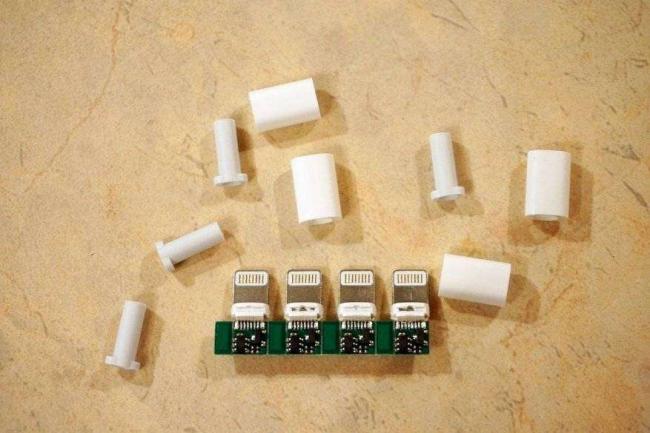

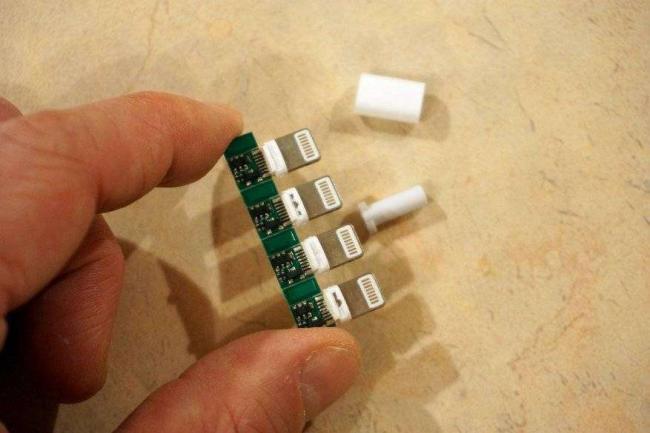

 Вот и решил я, чисто из спортивного интереса, заказать платку с четырьмя разъемами и корпусами. Цена смешная, за разъем выходит около 26 руб. (0.4$). Упаковка простой пакетик.  Внутри 4 комплекта разъемов: платы на одной подложке, корпуса и резиновые защитные трубки.

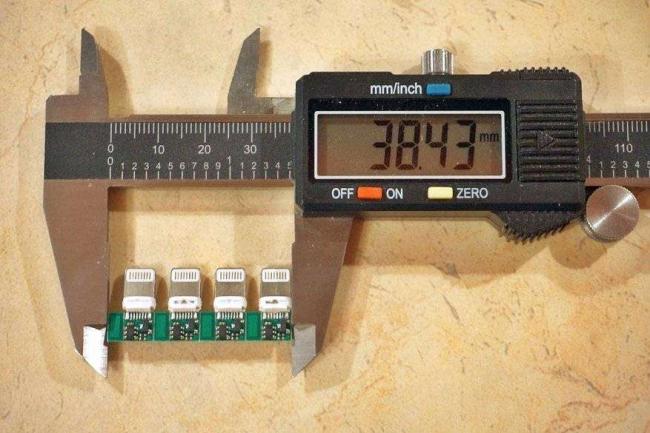

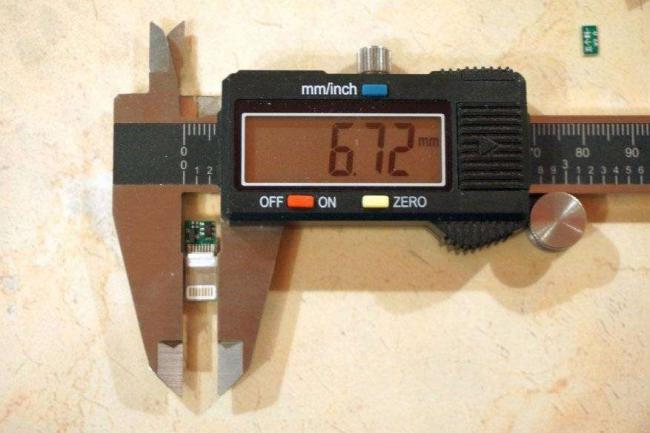

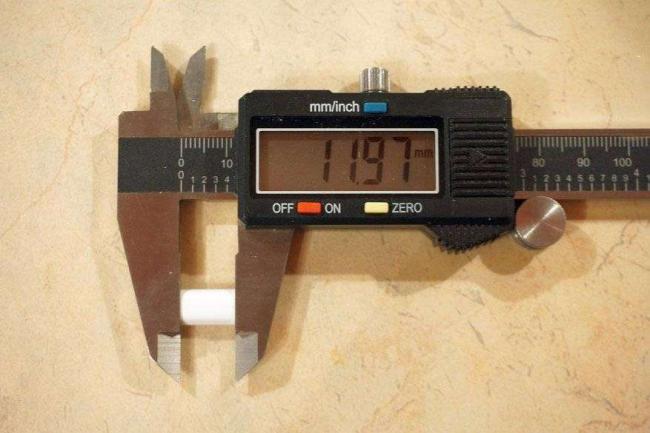

Размеры платы:

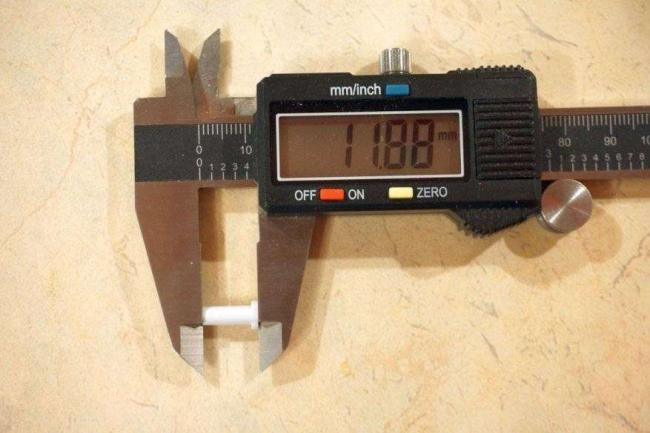

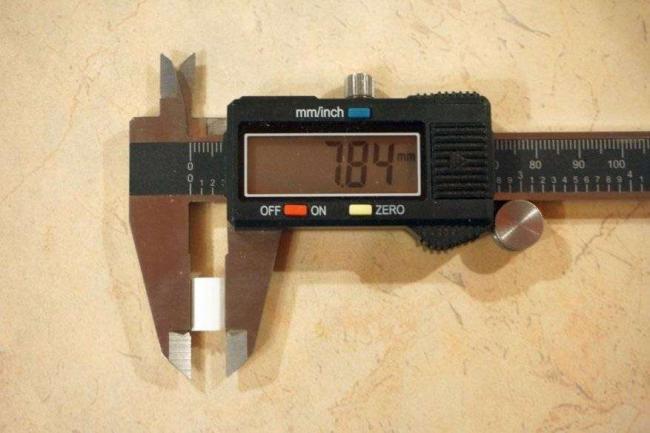

Трубочки и корпуса:

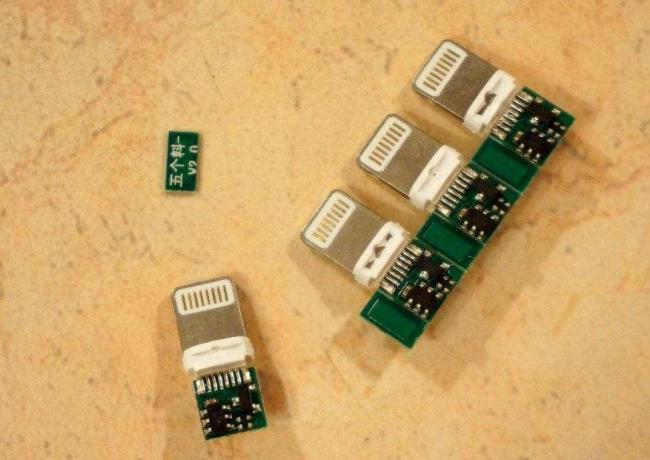

На плате есть маркировка, контакты залужены, на пластиковых частях есть проточки для фиксации корпусов разъемов:

Чип:

Разъемы разделяются без усилий:

•
•

•
•

Ну а теперь к ремонту. Кабель с неисправным разъемом:

Выход из строя классический — сначала кабель стал заряжать технику через раз, дальше хуже — работал только, если прижимать разъем вбок. Не помогла даже металлическая трубка на корпусе разъема. В итоге совсем перестал работать, а разъем, в итоге, был выломан:

Срезав резиновую оплетку становится ясно в чем проблема, просто отвалился чип, «впаявшийся» в нее:

Сам кабель достаточно добротный: оплетка, толстая изоляция, неплохие жилы и пайка:

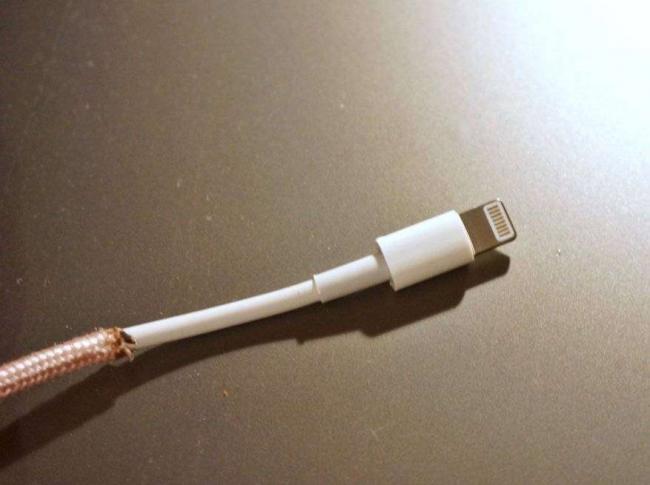

Отмечу важный момент, толщина кабеля на который устанавливается новый разъем, должна быть не более 3мм (т.е. похож на классический родной айфоновский), иначе резиновая трубка разъема просто не сможет выйти с обратной стороны корпуса и застрянет, т.е. сделать вот так, закрыв трубкой и оплетку и изоляцию на данном кабеле не получается. Пришлось брать новую резиновую трубку, т.к. первая растянулась и уже не вылезала из корпуса разъема:

Лучше сразу делать, чтобы трубка и корпус разъема на кабеле находились в таком виде:

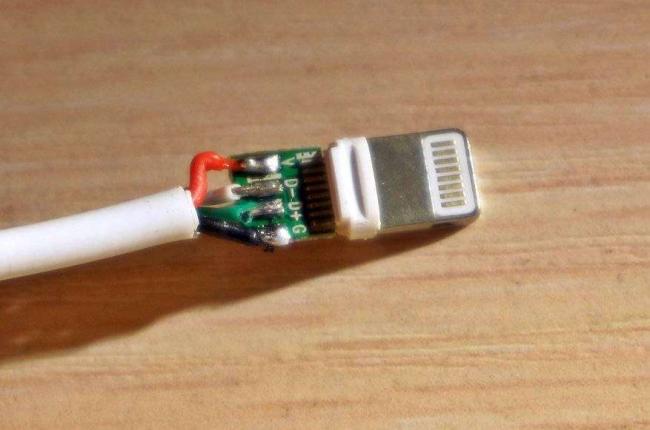

Если нет опыта пайки и паяльника с тонким жалом, лучше за эту тему не браться, разъем достаточно мелкий и контактные площадки близко. В итоге получилось так:

•
•

•
•

Оплетку можно было совсем снять, смысла от нее никакого 🙂

Корпус с некоторым усилием заходит на разъем и защелкивается на нем:

Проверка работы — зарядка идет (как дата-кабель, также, работает):

5В/1А выдает:

В общем, данная забава для меня была просто интересным опытом «заработает или нет», экономическая целесообразность туманна, учитывая, что на распродажах можно часто поймать качественные кабели за цену меньше доллара. Использовать данные платки, вероятно, полезно, либо если надо починить кабель нестандартной длины (длинные или, наоборот, короткие) или, в каких-то, самодельных зарядных станциях. Продаются

• Цена: $0.94

Добрый день (опционально вечер/ночь). Сегодня будет обзор штекера для наушников, банальная, незатейливая вещица, но порой так нужная. Как обычно разборка, детальные фото присутствуют.ПРЕДИСЛОВИЕ Запасной штекер. Это та вещь, о которой вспоминаешь, когда на наушниках он ломается. И вечно их нет под рукой. Да всегда можно наколхозить, термоусадкой и термоклеем, но чувство прекрасного страдает. Данный штекер подкупает своей низкой ценой, простотой сборки и качеством и более-менее оригинальным внешним видом законченного изделия, что немаловажно. Конкретно на этот продукт обзоров я не нашел. Так что за дело! Как обычно предупреждение: Вся ответственность, а именно самостоятельное проникновение в корпус готового изделия с последующим нарушением его целостности работоспособности, лежит на человеке совершившим это действие.

Внешний вид

Штекер прост и незамысловат: В комплекте поставляется с амортизирующей резинкой, она кстати действительно очень мягкая и будет амортизировать изгибы. Посадка производиться с натягом, желательно использовать хотя бы капельку суперклея при монтаже: Как бы тут можно было бы и окончить повествование, но ведь всегда интересно поглядеть на результаты трудов.

Ремонт

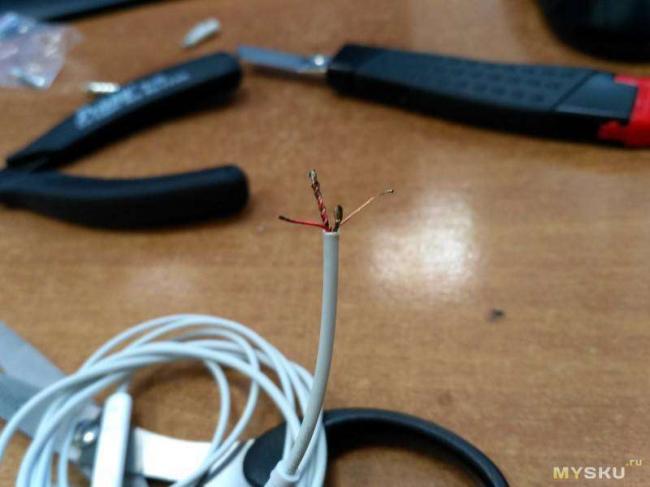

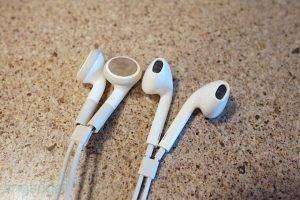

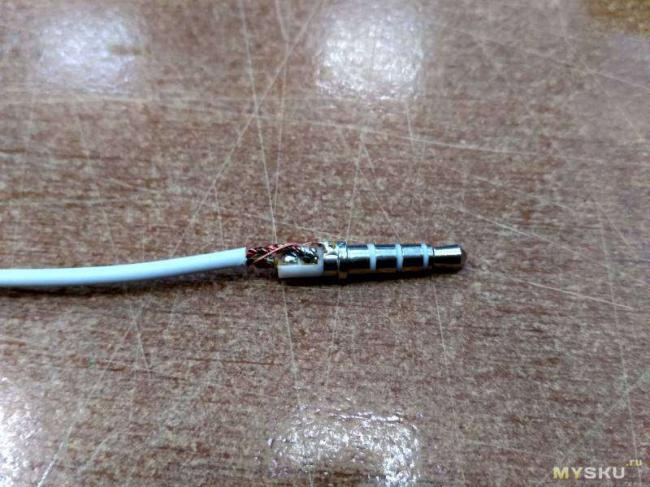

В общем, мои наушники претерпели тучу изменений, корпуса были заменены на старые айподовские 2005г. Это самый удачный корпус по моему, кстати, данный корпус расширил звучание всем опостылевшим Earpods, Они заиграли по новому и стали басовитее. Как видно из фотографии они уже подвергались ремонту, но законченность изделия страдает все-равно, меня это не устраивало: Ну погнали, отрезаем старый штекер и снимаем оболочку: Вроде бы все тут хорошо и человек, который ранее не занимался ремонтами таких наушников не заподозрит подвоха, но по своему опыту общения и ремонта продукции Apple, подвохи они любят и суют их во все места, а именно КРАСНО-ЗЕЛЕНАЯ оболочка имеет внутри еще и кабель микрофона. Вот так выглядит правильное фото: Вот так выглядит распиновка штекера: В общем, все минусы собираем вместе с земляным проводом и паяем на GND, остальные по распиновке. Подрезаем провода и запаиваем:

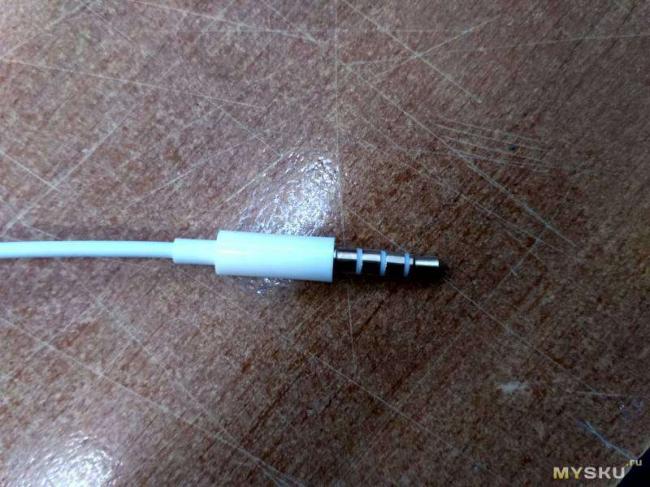

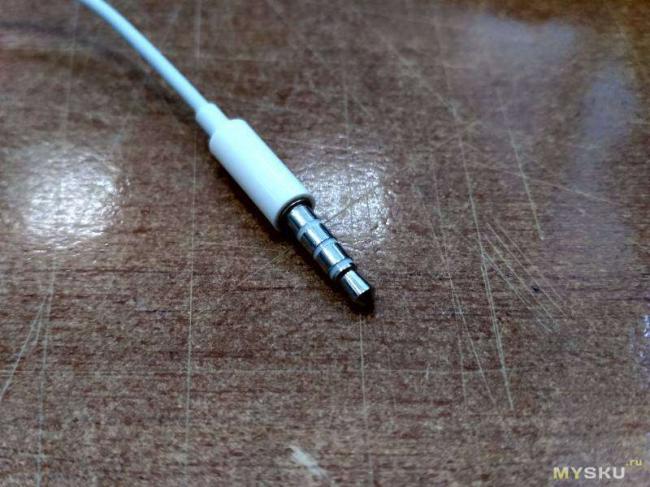

Перед сборкой проверяем и убеждаемся, что все работает. Затем капаем капельку цианакрилата и с натягом штекер собираем. На этом ремонт можно оканчивать.

Итог

Штекер очень качественный, все собирается идеально. Никаких минусов нет. Очень советую, особенно за такие смешные деньги.

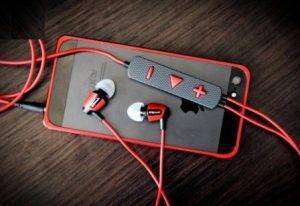

Гарнитура Klipsch Image S4i Rugged.

Штекер TRRS распаян по (Cellular Telephone Industries Association) схеме CTIA ,:

1.  Левый − Зелёный;
2.  Правый − Красный;
3.  Общие аудио:
   • Медные — земля аудиоканалов;
   • Красно-зелёный — экран микрофона;
4.  Микрофон − Медный моножильный.

Собственно сама распайка.

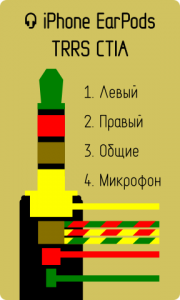

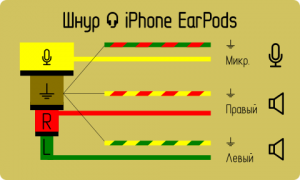

Гарнитура Apple EarPods

Штекер TRRS распаян по схеме CTIA:

1. Левый − Зелёный
2. Правый − Красный
3. Общие:
   • • Земля левого канала — Медно-зелёный
   • • Земля правого канала — Медно-красный
   • • Земля микрофона — Красно-зелёный
4. Микрофон− Медный

Собственно сама распайка.

Спасибо за информацию  kotiiiie.

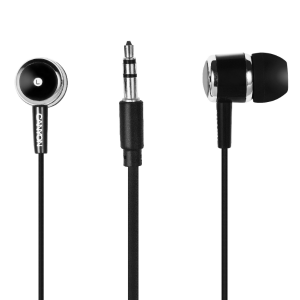

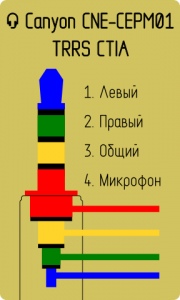

Гарнитура Canyon CNE-CEPM01

Штекер TRRS распаян по схеме CTIA:

1. Левый − Синий
2. Правый − Зелёный
3. Общий − Медный
4. Микрофон− Красный

Собственно, сама распайка.

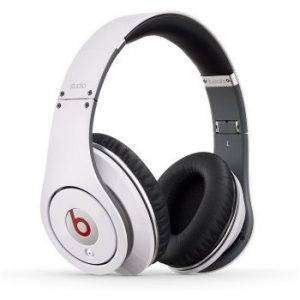

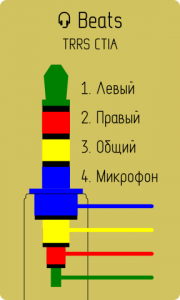

Гарнитура Beats.

Штекер TRRS распаян по схеме CTIA:

1. Левый − Зелёный
2. Правый − Красный
3. Общий − Медный
4. Микрофон − Синий

Собственно, сама распайка.

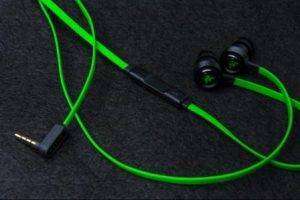

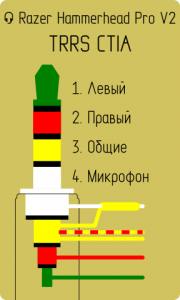

Гарнитура Razer Hammerhead Pro V2.

Штекер TRRS распаян по схеме CTIA:

1. Левый − Зелёный
2. Правый − Красный
3. Общие аудио − Медный и Медно-Красный; Экран микрофона — Медный
4. Микрофон − Белый

Спасибо за информацию BloodCaster.
