Совместимость, взаимозаменяемость и отличия DDR3 от DDR3L

Компьютеры становятся быстрее с каждым годом, постоянно появляются новые поколения процессоров, видеокарт, оперативной памяти. Но есть в этой стремительной эволюции и недостаток: подчас непонятно, какие комплектующие между собой совместимы, а какие — нет.

Как различить и совместимость

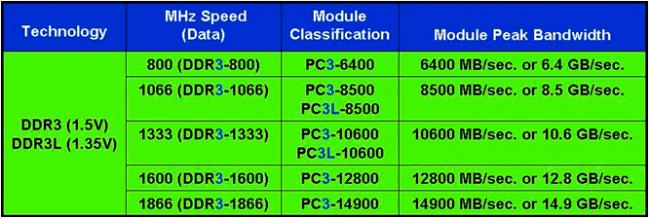

Чтобы верно определить, к какому стандарту относится модуль, нужно знать чем отличается DDR3 от DDR3l. Разберемся в чем разница между DDR3 и DDR3l с точки зрения маркировки.

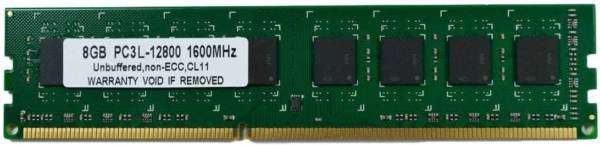

На модулях DDR3, как правило, присутствует маркировка PC3, тогда как на низковольтной памяти ставится PC3L. Кроме того, в некоторых случаях указывается и напряжение питания, 1,5v для ддр3 и 1,35v для ддр3л соответственно.

Из-за одинакового форм-фактора и расположения ключа, можно вставить модуль DDR3 в разъем на материнской плате, рассчитанной на DDR3L, или наоборот. К чему может привести подобная невнимательность?

Ставить вместе память ddr3l и ddr3 крайне не рекомендуется. Если системная плата рассчитана на установку низковольтной оперативки, то обычный модуль может просто не заработать или работать со сбоями.

Если модуль памяти рассчитан на напряжение в 1,5 вольта, а получает только 1,35 вольта, то, весьма вероятно, он будет вести себя нестабильно, становясь причиной регулярных зависаний и внезапных перезагрузок системы. Впрочем, вполне возможна ситуация, когда планка ОЗУ будет нормально работать. Особенно если немного повысить тайминги и снизить частоту, тогда шанс на бесперебойную работу увеличится, пусть и ценой некоторого снижения быстродействия. Но стоит ли рисковать?

Казалось бы, достаточно поднять напряжение, ведь многие материнские платы позволяют это. Да, тогда получится ситуация вполне типичная для разгона, когда для нормальной работы приходится повышать напряжение.

Стоит отметить, что процессоры intel, начиная с поколения Skylake, рассчитаны только на работу с низковольтной DDR3l памятью. По утверждению представителей компании, в долгосрочной перспективе работа процессоров 6 и более поздних поколений архитектуры Core с памятью рассчитанной на напряжение 1,5 вольт, может навредить CPU.

Получается, что заставить работать модуль DDR3 с системной платой и процессором, рассчитанными на DDR3l, во многих случаях можно. Но, в результате всех предпринятых усилий легко получить нестабильно работающий компьютер. Память DDR3 сложно считать универсальным решением для любой конфигурации, чем она также отличается от DDR3l.

Если вы хотите установить дополнительную ОЗУ в ноутбук, то очень внимательно отнеситесь к ее выбору. Во многих ноутбуках установлена память SO-DIMM DDR3L с пониженным энергопотреблением, так как это увеличивает его время работы от батареи.

Лучшим способом приобрести нужную память, это открыть свой ноутбук, достать модуль памяти и списать его характеристики или взять его в магазин. Так же можно воспользоваться ПО для просмотра аппаратной начинки компа (типа CPU-Z) и зайти во вкладку SPD.

Второй вариант — использование модуля, рассчитанного на низкое напряжение, в старой материнской плате, поддерживающей DDR3. Исходя из требований JESD79‐3‐1A.01, документа, в котором регламентирован стандарт DDR3L, любой модуль должен быть обратно совместим со обычным DDR3.

То есть, разница между ДДР3 и ДДР3л в том, что низковольтная память может работать в любой плате, а ОЗУ со стандартным напряжением только в платах рассчитанных на него.

Выводы

Приветствую! На днях коллега решил порадовать свой ноутбук плашкой оперативной памяти… и добавив дополнительные 4 гигабайта для комфортной игры в PUBG Mobile столкнулся с тем, что ноутбук просто не включился. Как вы поняли из названия заметки — человек приобрел несовместимые модули, ну а мне остается вам написать о разнице между DDR3L и простой DDR3.

Важно: если вы хотите проапгрейдить свой компьютер или ноутбук — заметка о способах выяснить установленные модули памяти поможет поможет вам точно определить тип установленной ОЗУ

Почему появилась разница в модулях DDR3

А кто ее знает?! Типичный прогресс — популяризация ноутбуков заставила производителей создавать более энергоэффективные модули памяти, которые будут очень эффективны в портативных компьютерах где каждый лишний ватт энергии некуда деть и вызывает проблемы с перегревом…

Чем отличается DDR3 от DDR3L

Созрели прокачать свой компьютер или ноутбук? — Не проблема… полезли в интернет магазин и столкнулись с ситуацией когда на рынке есть DDR3 и еще непонятный DDR3L. Что это за новый стандарт и чем он отличается от обычной DDR3?

Отличие DDR3L от DDR3 в рабочем напряжении. DDR3L работает на пониженном напряжении 1.35v против 1.5v в классической DDR3.

Благодаря снижению напряжения модули памяти меньше нагреваются и потребляют меньше энергии, что благоприятно сказывается на времени автономной работы портативных компьютеров.

Если вы сомневаетесь в типе выбранной вами памяти (например на скриншоте сверху не совсем понятно DDR3L там или обычная), то смотрите на маркировку напряжения. Если 1.5v — обычная DDR3, а если 1.35v как на картинке выше — то DDR3L

Совместимость модулей DDR3 и DDR3L

Теперь самое важное — совместимы ли они между собой? Ситуация такая:

• Модуль DDR3L будет работать в любом DDR3 слоте
• Модуль DDR3 будет работать только в разъеме DDR3

…получается что новый стандарт DDR3L работает и в старых и новых платах (узнайте как определить модель системной платы), однако старые модули DDR3 не запустятся на относительно свежих материнских платах оборудованные DDR3L слотами.

Важно. Никто вам не даст 100% гарантии совместимости вашей системы с тем или иным модулем памяти. Даже если вы все сделали по уму и подобрали совместимые комплектующие присутствует небольшой риск несовместимости конкретной этой плашки (особенно актуально если вы добавляете к уже существующей оперативке, достаточно часто модули отлично работают раздельно и не стартуют если установить их в паре)

Итоги

Теперь у вас есть понимание разницы между DDR3L и DDR3 (а так же выяснили вопросы про совместимость). Не стоит забывать что все это работает при единичных случаях когда в системе не используется другой модуль памяти…

Если к обычному DDR3 добавить еще одну плашку DDR3L то высока вероятность что компьютер не запустится — всегда старайтесь выбирать точно такую же оперативную память (если такой возможности нет — ищите с максимально похожими параметрами)!

На данный момент существует несколько типов оперативной памяти. Самая старая это DDR1 или просто DDR, наиболее современной же является DDR4. Из-за этого у многих пользователей возникает вопрос, можно ли на своей материнской плате заменить, к примеру, DDR на DDR2, или DDR2 на DDR3, в общем, заменяемы ли типы оперативной памяти друг на друга?

Отличия планок ОЗУ

Каждый новый тип оперативки отличается от предыдущего по определенным параметрам:

• Питание – у разных типов DDR разное потребление мощности;
• Тактовая частота – частота работы у каждого поколения ОЗУ также отличается, к примеру, DDR2 разгоняется до 800 МГц, а DDR3 до 1600 МГц;
• Пропускная скорость – чем современнее тип планки, тем выше скорость ее работы;
• Контакты – их количество не одинаково на каждой из DDR.

Еще можно добавить размещение самого «ключа» на планках (небольшой выемки), на каждом типе памяти она располагается немного в другом месте, нежели на предыдущих. Впрочем, это отличие было введено специально, дабы неопытный пользователь не смог вставить ОЗУ в не поддерживаемую ее материнскую плату.

Из вышеперечисленного можно сделать вывод – DDR, DDR2, DDR3 и DDR4 невозможно заменить друг на друга.

Работа сообща

Несмотря на невозможность замещения типов оперативки, работать вместе разные DDR все-таки могут. Дело в том что некоторые материнские платы поддерживают двухканальный тип памяти т. е. в разные слоты можно вставить разный тип ОЗУ. Например, один слот поддерживает DDR2, другой DDR3. Впрочем, даже такое взаимодействие между ними невозможно.
