Тестер Mantistek — USB Doctor

17 августа 2019, 21:39 | Зарядки, пауэрбанки, провода и переходники

Подобный гаджет может пригодиться каждому — для проверки своих смартфонов и аккумуляторов, для тестирования кабелей, а также в качестве «показометра» в диспутах на Алиэкспресс.

 На мой взгляд, в хозяйстве должен быть один подобный тестер (USB «доктор»), и, по возможности, USB-нагрузка.

Конкретное применение:

1. Проверка смартфона на емкость аккумулятора при покупке. Иногда интересно, не обманул ли производитель. При покупке неоригинальных аккумуляторов для смартфона или б/у аккумуляторов (или смартфонов) обязательно нужно проверять емкость, чтобы потом не получить сюрпризы с малой автономностью. Сюда же можно отнести проверку емкости внешнего аккумулятора (павербанка).

2. Проверка поддержки и корректной работы режимов быстрой зарядки: Quick Charge 2.0/3.0/4.0, Power Delivery 2.0/3.0, Samsung Adaptive Fast Charging, Mediatek Pump Express, Dash Charge, Huawei SuperCharge, Apple и так далее. Для работы указанных протоколов должна быть поддержка в гаджете (Смартфоне), в зарядном устройстве или павербанке, а также возможны специальные кабели с поддержкой конкретного протокола, например, Dash Charge.

3. Проверка качества кабелей. Во-первых, это падение напряжения на кабеле при большом зарядном токе. На некачественных кабелях большое падение напряжения приводит к отказу работы протоколов зарядки и в целом к некачественной зарядке смартфона. Во-вторых, это проверка внутреннего сопротивления кабеля. Короткие кабели работают лучше, длинные хуже.

4. Проверка специальных режимов  работы, которые достаточно трудно оценить без оборудования. Например, сквозную зарядку для внешних аккумуляторов.

5. Проверка токоотдачи и емкости аккумуляторов. Тут диапазон применения гораздо шире. Можно проверять не только Li-on аккумуляторы, но и NiMh, Pb и другие типы. Главное, чтобы напряжение сборок укладывалось в пределы 3,6…..30 Вольт. Хотя ряд тестеров имеет опцию внешнего питания, в этом случае можно тестировать и с минимальными напряжениями. А вот токи ограничены значениями 4-5 Ампер. Это пределы для USB коннекторов.

Один из самых популярных и недорогих USB тестеров на Алиэкспресс — цветной тестер с OLED дисплеем.

 На фото представлены тестеры AT34 и FNB18. Оба имеют цветные экраны с отличными углами обзора.  АТ34 более продвинутый в плане точности и функции, но, в целом, базовый набор возможностей одинаковый и там, и там.

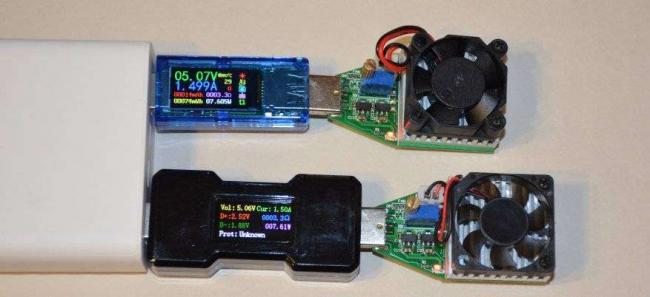

Тест внешнего аккумулятора, работают сразу оба выхода, под нагрузкой (2х1,5 Ампера).

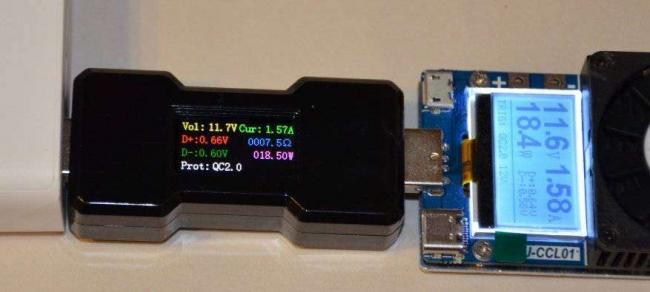

А вот ниже этот же внешний аккумулятор, с активированным режимом QC2.0 и напряжением 12В.

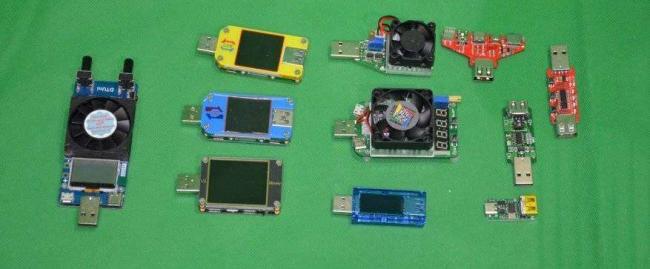

 Наличие различных адаптеров, переходников, внешних триггеров и электронных нагрузок значительно облегчают тестирование устройств.

На фото проверка внешнего аккумулятора на работу протоколов быстрой зарядки (QC2.0 9В). Для активации протокола служит внешний триггер, а в качестве нагрузки — электронная LD15.

Сам факт проверки гаджетов, в том числе смартфонов, на поддержу протоколов QC/PD до сих пор является актуальным моментом при покупке устройств.

На фото активированный протокол Power Delivery 2.0 (9V).

Крайне полезно представлять для себя работоспособность кабелей. Короткие обычно работают лучше. Кабели с длиной более одного метра имеют приличные потери. Падение напряжения очень заметно при больших токах, например, более 1,5 Ампер. Наличие режима быстрой зарядки типа QC3.0 может частично компенсировать потери на кабеле, но не во всех случаях.  Да и просто проверить работоспособность кабеля не помешает.

Тест кабеля на внутреннее сопротивление. На фото значение 0,1 Ом при длине 20 см и токе 1 А.

 А вот этот магнитный кабель оказался весьма посредственным. При токах 1,5…2 Ампера он имеет потери около 20% и не пригоден для зарядки мощных потребителей.

Сквозная зарядка — интересный режим работы внешнего аккумулятора, который позволяет включать его в режиме бесперебойного питания. Некоторые модели павербанков поддерживают и быструю зарядку (9-12Вольт) при работе в сквозном режиме. Актуально для питания устройств, типа роутеров и т.п.

Автомобильные аккумуляторы и аккумуляторы от шуруповертов также можно тестировать USB тестером. Для этого потребуются адаптеры с USB на клеммы или крокодилы. Не забудьте ограничить ток (до 4…5 Ампер).

 На фото мощный аккумулятор тестируется простым USB тестером и электронной нагрузкой.

 Работа со смартфонами через Bluetooth позволяет управлять измерениями и сохранять статистику. Файлы с измерениями потом можно открыть на компьютере и построить график или работать с таблицами.

На фото USB тестер с активированным PD триггером (режим 20 Вольт от павербанка).

Самый-самый продвинутый из недорогих моделей — это USB тестер WEB-U2 от WITRN. Он оснащен встроенными триггерами быстрой зарядки стандартов Qualcomm Quick Charge 4.0 и Power Delivery 3.0.



</p>

Тестер WEB-U2 имеет внешнее питание и внешний датчик температуры, что актуально при тестировании аккумуляторов большими токами.

 Проверка и тест аккумуляторов типа 21700, 18650, 14500, 10440 и т.д. USB тестер позволяет оценить емкость аккумулятора, как в mAh, так и в Вт*ч.

С собранными данными можно обратиться с претензией к продавцу или сделать вывод о качестве приобретенных товаров. Да и просто для себя можно проверить, годный ли кабель или источник питания. Так что есть смысл держать дома подобный тестер.

Внимание, пока еще доступен купон на скидку $1 на FNB18.

 В тему: Обзор тестера USB AT34 с OLED-дисплеем и измерением до 30 В и до 4 А

Нагрузки, провода и адаптеры можно посмотреть в этом обзоре:

Выбираем лучший USB-тестер (Web-U2)

Рекомендую ознакомиться со списками полезных модулей, плат, компонентов, промоборудования и инструментов, подборками и обзорами по ссылке:

• Цена: 7.00

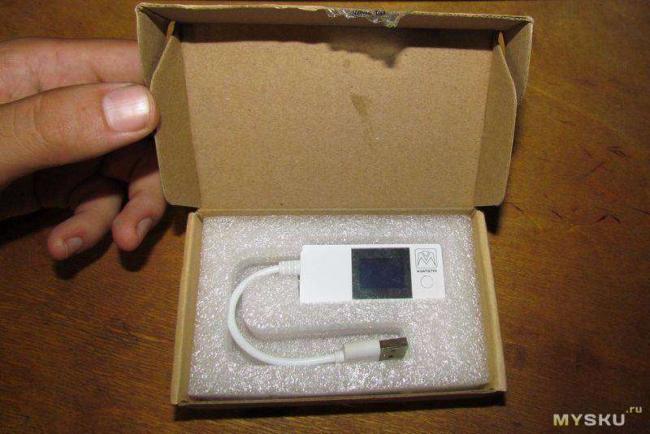

Доброй поры суток! Воспользовавшись рекомендацией из обзора Viper-X заказал себе юсб-доктор Mantistek CW3002D для измерения емкости батерей своих девайсов. + ранее в обзоре фонаря в комментах Вы также просили меня сделать замеры его аккумулятора тестером. Доставка: бесплатная доставка из Китая в Киев (Украина) за 15 дней.Упаковка: картонная коробочка замотанная серым полиэтиленом, в сером пакете.Характеристик производителя: Входное напряжение: 4-15v Входной ток: 0-3.5a Погрешность измерения напряжения: при 4- 15v, ± 1% Погрешность измерения тока: при 50 ~ 3500mA, ± 1% Максимальное значение мощности: 99999 Количество ячеек памяти: 9Комплект упаковки: тестер в защите и инструкция

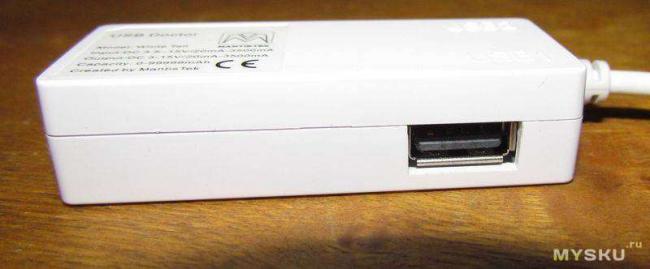

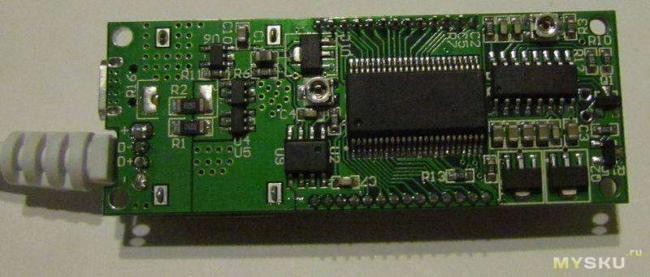

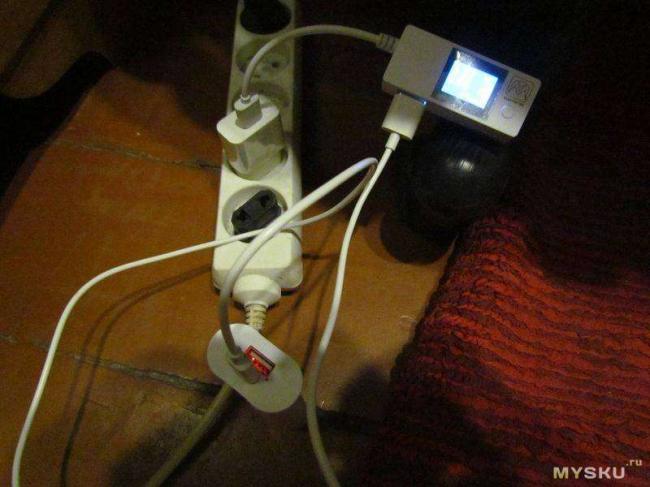

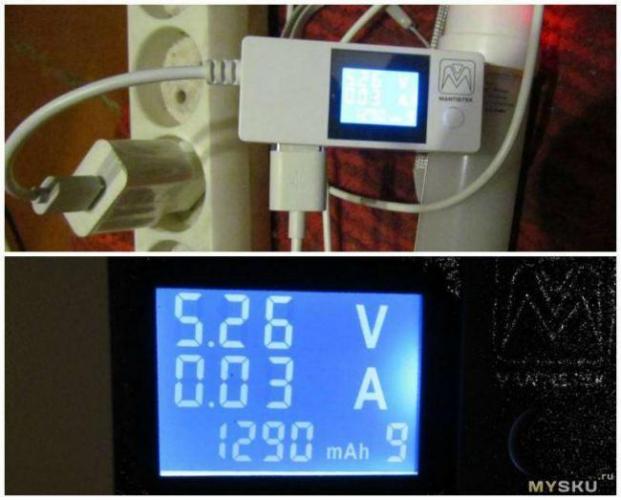

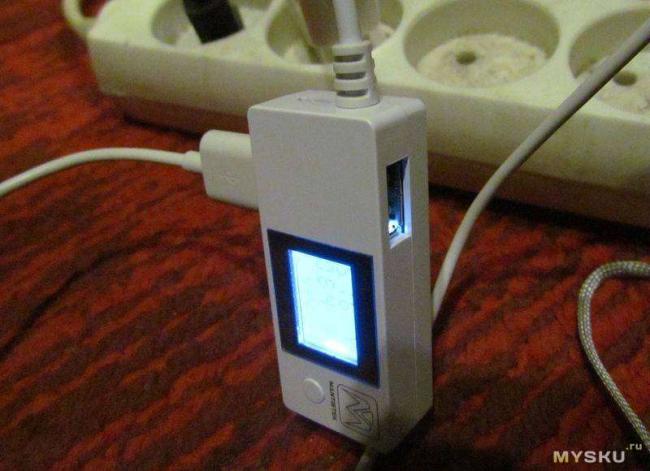

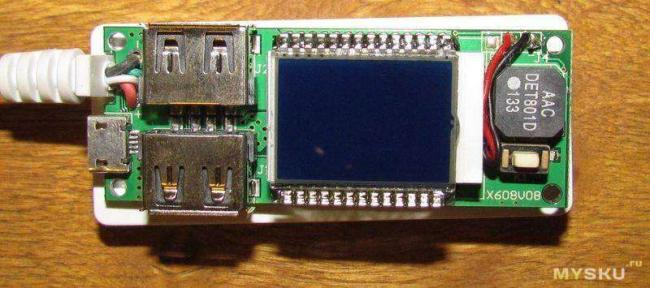

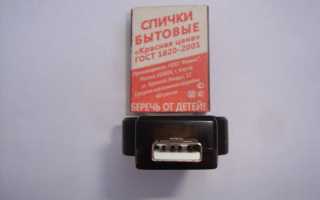

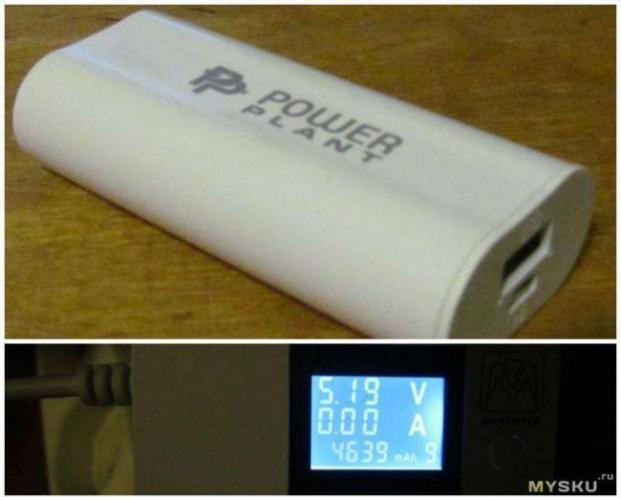

Корпус: белый пластик. Размеры 6.4х2.7х1.5 см Корпус внутри: Тестер имеет USB-шнур длиной 10 см — для входа. Рядом есть также micro-USB разъем для входа и проверки кабелей. Передняя панель имеет одну единственную кнопку, и ЖК-дисплей с синей подсветкой, диагональю 24 мм. По бокам тестер оснащен 2 USB-выходами — это позволяеn при потребности например подключать нагрузку в 2 ампера. На внешней стороне указаны характеристики изделия:Что же ним можно замерять? 1. Напряжение тока (вольты) 2. Силу тока (амперы) 3. Сколько мАч прошло через тестер — при подключении аккумулятора (телефона, павербанка, фонарика и тд.) определяем реальную емкость аккумулятора и сравниваем с указанной в характеристика тестируемого гаджета 4. Номер ячейки памяти (их 9 штук) — можно сравнивать замеры пропущенных ампер 5. Кнопка — включает экран после режима ожидания, при длительном удержании сбрасывает данные ячейки памяти (обнуление). Двойное нажатие на кнопку переключает на следующую ячейку. Кому интересны внутренности, качество пайки и тд. разобрал: От себя могу отметить, что все выглядит аккуратно.Тестирование! Нагрузки у меня нет. Как я уже сказал вначале — я купил его для проверки емкости имеющихся аккумуляторов. Заряженный через тестер Meizy M2 mini c 8% заряда (полностью не разряжал) через тестер согласно показателям получил в аккумулятор 2374 мАч — а производитель дает 2500 мАч. Заряженный через тестер дешевенький и полностью разряженный power-bank PowerPlant PB-LA215 через тестер согласно показателям получил в аккумуляторы 4639 мАч — а производитель дает 5200 мАч Заряженный через тестер фонарик BlitzWolf BW-LT3 через тестер согласно показателям получил в аккумуляторы 1290 мАч — а производитель дает 1200 мАч Выводы: считаю этот тестер Mantistek — USB Doctor полезной вещью в хозяйстве, а необходимым для проведения обзоров различных гаджетов, имеющих USB-разъемы.

• Цена: $3.90

Доброго всем времени суток! Хочу предложить вашему вниманию очередной обзор очередного USB-доктора с поддержкой Wh, mAh и прочих плюшек.

Содержание:

● Упаковка ● Внешний вид ● Внутренности ● Тесты ● Выводы

Упаковка:

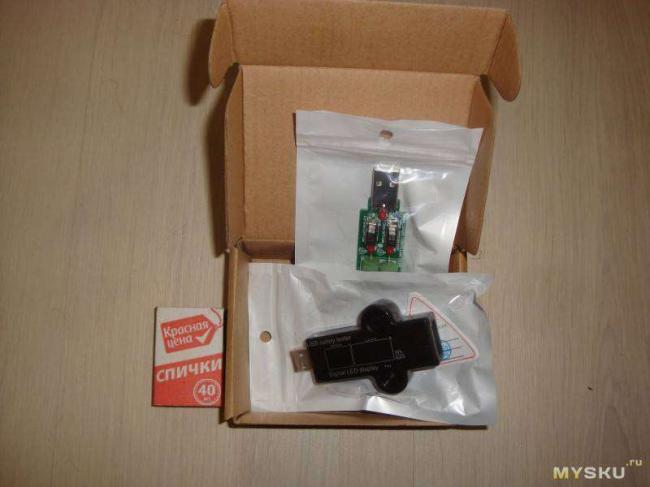

Приехал тестер ко мне в картонной коробке вместе с нагрузкой и другой мелочевкой заказанной у одного продавца.к содержанию↑

Внешний вид:

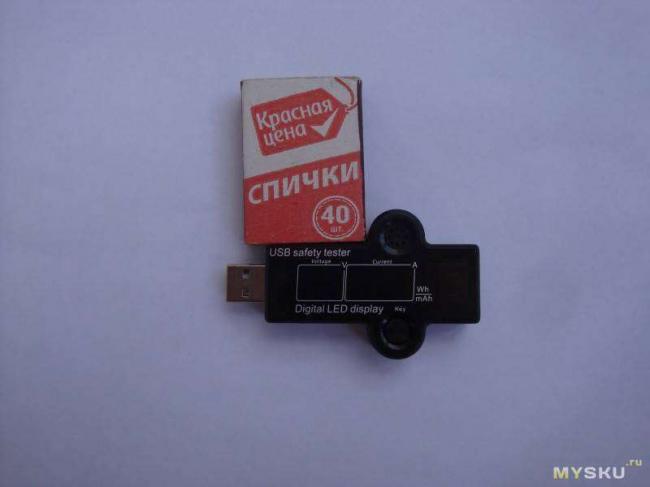

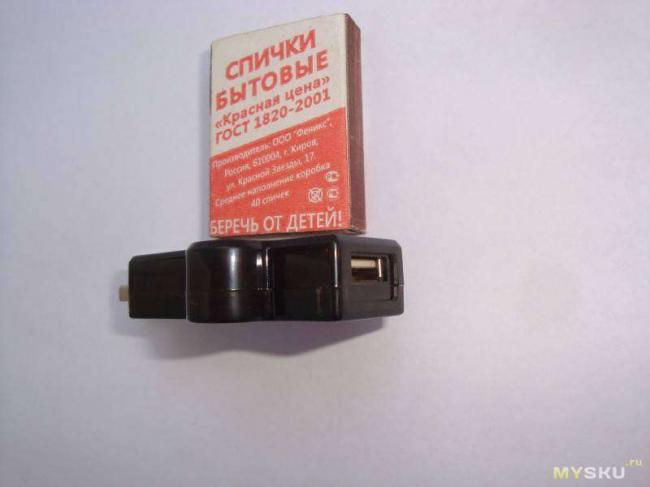

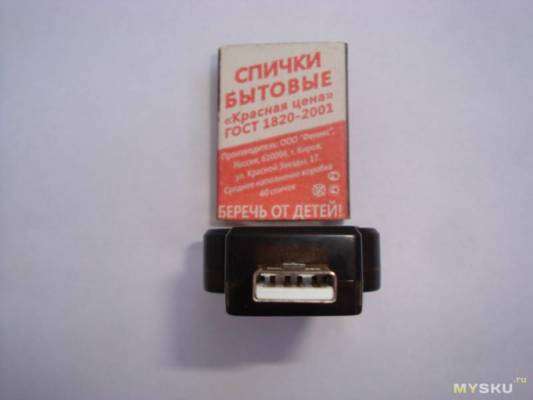

На лицевой панели расположился экран, показывающий измеряемые значения, кнопка переключения режимов и спикер: На противоположных торцах USB вход и выход:

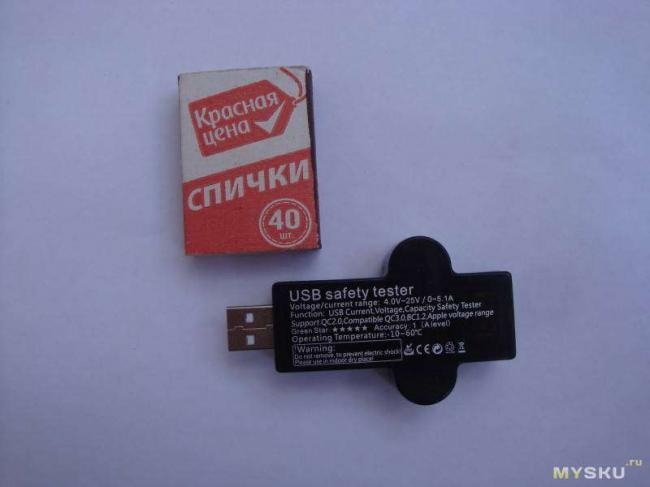

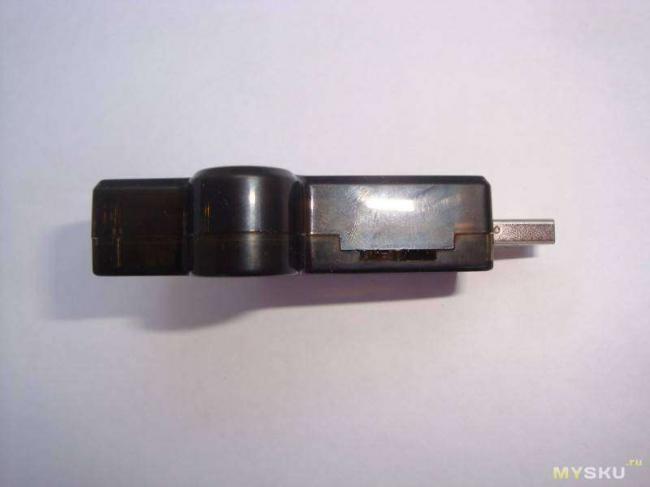

На одной из боковых граней технологическое (или вентиляционное?) отверстие: На задней панели краткая спецификация: ●Напряжение / ток: 4,0V~25V / 0-5,1A; ●Измерение напряжения / силы тока / емкости аккумуляторов ●Поддержка QuickCharge2.0, совместимость с QC3.0 и прочими полезными штуками ●Высокая экологичность и экономичность (ну еще бы:) ●Рабочая температура от 10 до 60 °Ск содержанию↑

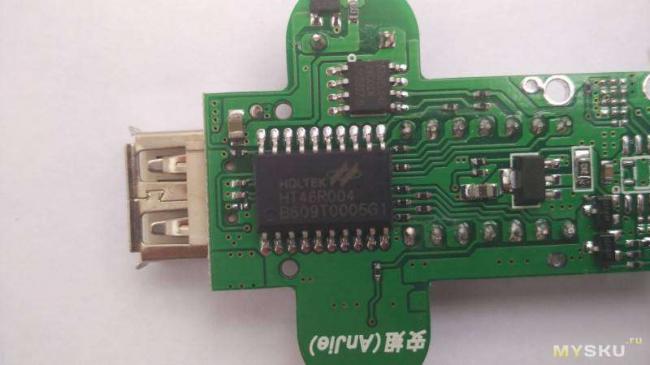

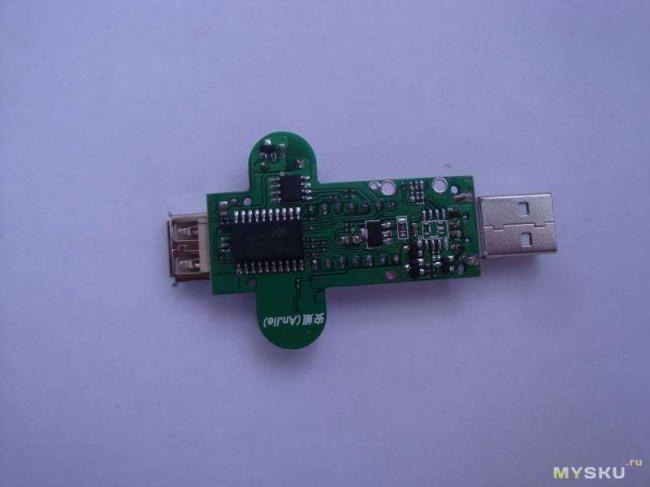

Внутренности:

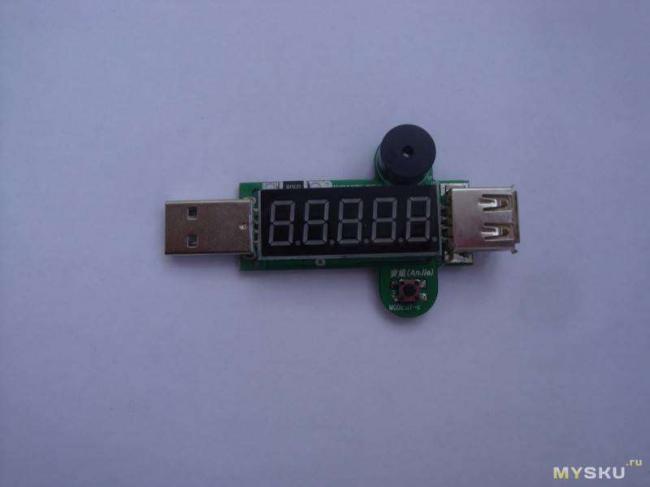

Разбирается корпус довольно легко, мне даже не пришлось использовать какие-либо инструменты. Просто подцепил ногтем за вышеупомянутое отверстие на боковой грани и он открылся.

к содержанию↑

Тесты:

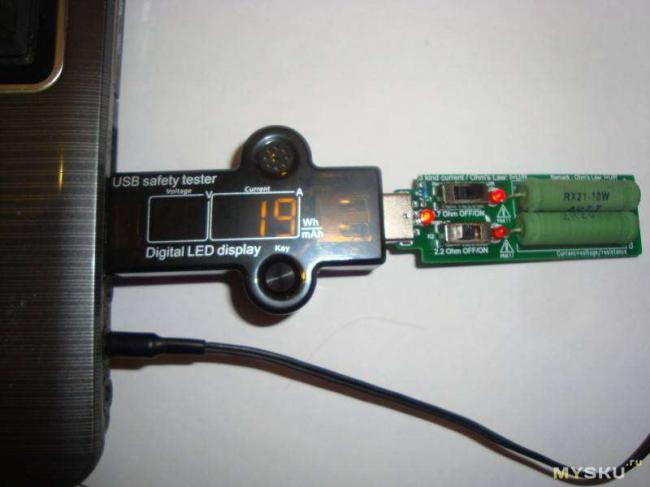

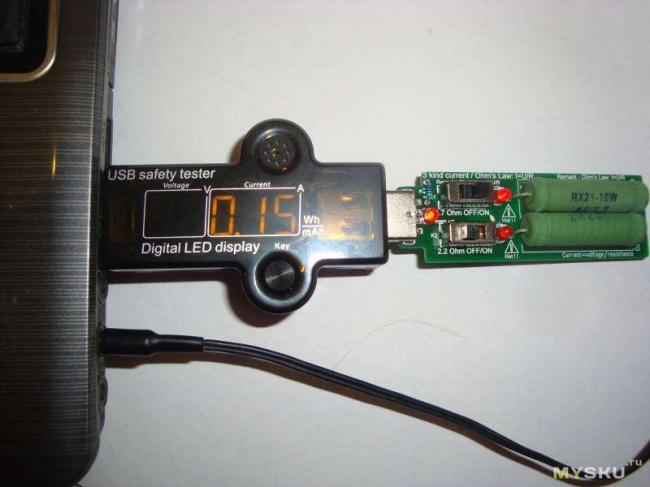

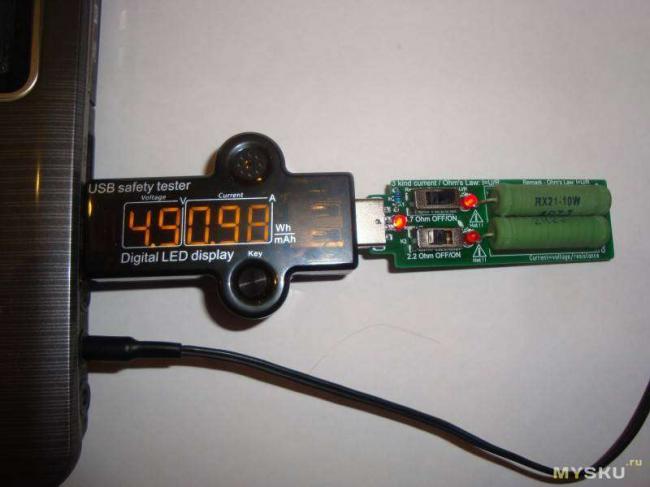

Для начала я подключил тестер с нагрузкой на 1А в порт ноутбука. Кнопка на тестере позволяет переключаться между показаниями напряжения и тока / Вт⋅ч / мА⋅ч. Полученные значения сохраняются в памяти устройства, долгое нажатие кнопки их обнуляет. Кстати, при подключении смартфона к компьютеру через тестер передача данных поддерживается.

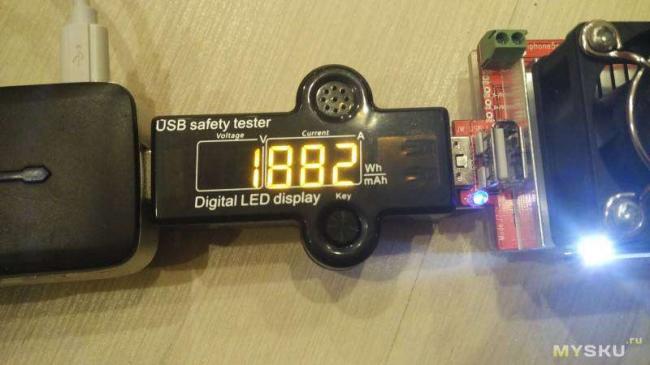

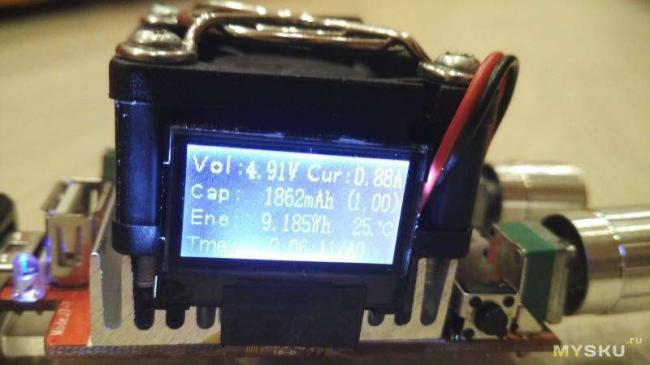

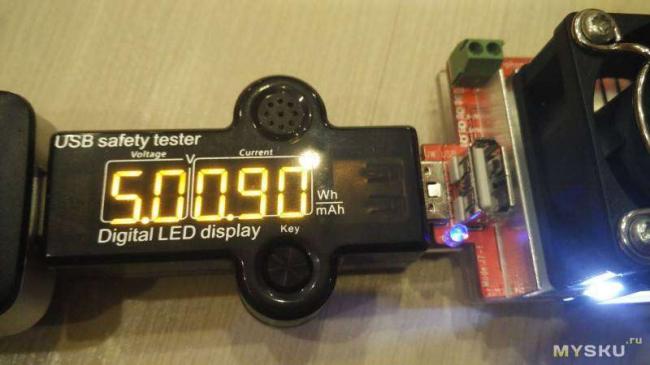

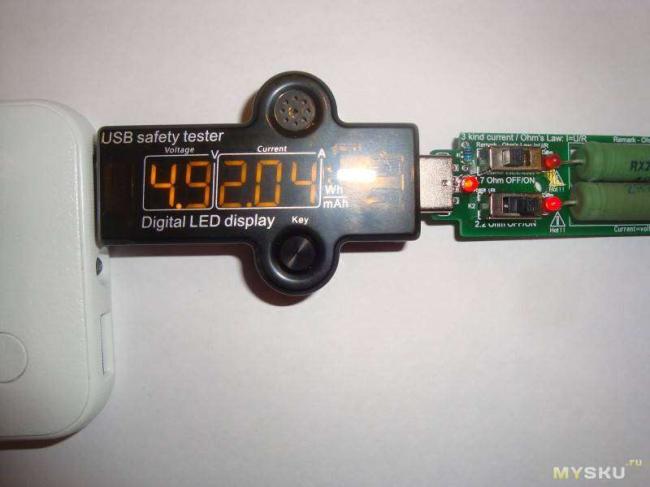

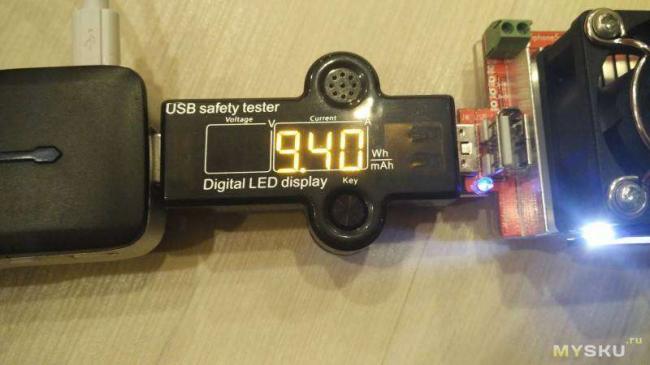

Два ампера от банки Besiter: Теперь проверим банку-роутер. Поскольку нагрузка (ссылка) неимоверно греется и воняет, в качестве нагрузки я буду использовать более именитого собрата данного тестера. Заодно и показания сравнить можно: Небольшие расхождения есть. Это может быть связанно с паразитными нагрузками от самих тестеров. Или кто-то из них нагло врет:)к содержанию↑

Выводы:

Не скажу, что тестер понравился. К недостаткам можно отнести отсутствие разъемов для проверки кабеля, хотя бы microUSB а так же неудобство считывания показаний. Понять что он сейчас показывает Wh или mAh можно только считая количество нажатий на кнопку, что несколько неудобно. к содержанию↑Используемые источники:
