Для ремонта настольных ламп, светильников и люстр понадобится тестер и инструмент для разборки и сборки приборов.

Ремонт настольных ламп своими руками

Как закрепить лампу на рабочем месте

Простая китайская настольная лампа устроена унифицировано. Минус изделия – сравнительно малая площадь подставки в сочетании с массивным плафоном. Порядок ремонта настольного светильника в большинстве случаев ясен. Для восстановления устойчивости внутрь вставляют массивную дощечку либо стальную пластину. Кажется, это уже слишком для настольной лампы, но когда требуется в домашних условиях сварить мелочь, а видимость нулевая, волей-неволей осознаёшь необходимость освещения. Бежать в магазин за дорогой лампой? Нет, просто приспособить настольную.

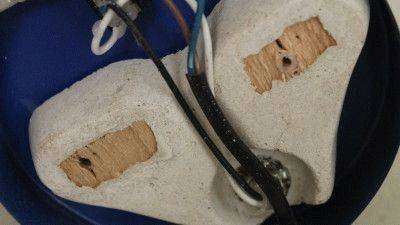

Она должна прочно стоять на полом (для охлаждения и экономии материалов) основании. Следовательно, подставка требует доработки. На снимке показан штатный утяжелитель настольной лампы. Добрую его часть составляет деревянная доска сравнительно малого веса. Эта настольная лампа падает при малейшем наклоне. Утяжелитель лучше извлечь, сделать по его подобию формочку из алебастра (добавив в раствор чуть-чуть сахара), потом отлить из бетона. Разумеется, нелишне добавить известь и ПВА, песок берут средней крупности и промытый.

Простая настольная лампа

Список компонентов раствора читатели найдут самостоятельно на строительных сайтах. Порекомендуем перед ремонтом настольной лампы почитать, как изготавливается тротуарная плитка (брусчатка). Желательно найти вибростенд для утряски. Чтобы цемент не прилипал, используйте в местах контакта любое масло. Приведём методику подготовки песка и раствора:

1. Крупным ситом исключим комки глины, мелкие камешки, прочие сравнительно большие тела.
2. Возьмём наименьшую ячею из возможных. Объем под ремонт настольной лампы небольшой, подойдёт чайное сито приличного размера. Цель мероприятия – отсеять пыль.
3. Песок нужно тщательно промыть проточной водой. Сушить не стоит, замешиваем раствор.
4. Благодаря влажному песку доля воды уменьшается. Постепенно добавляем известь и цемент. Не помешает подлить продающийся в строительном магазине ПВА.
5. В результате получится рабочий раствор под ремонт настольной лампы. Им заполняем формочку. По желанию можно создать арматурную основу из сетки от старенькой детской коляски либо поддона холодильника для укрепления конструкции настольной лампы после ремонта.
6. Бетон заливается на 28 суток. Саму конструкцию можно извлечь раньше, прочность она может набирать уже внутри настольной лампы.
7. Чтобы не расколоть сравнительно свежий цементный камень, подкладываем резиновые шайбы под головки болтов.

Настольную лампу первое время после ремонта не подвергают вибрациям хотя бы четыре недели с момента изготовления отливки. После проделанного ремонта настольная лампа стоит прочнее, хотя увеличивается её масса. Большой плюс в том, что отливка обнаруживает произвольную форму, ограниченную исключительно цоколем настольной лампы. В нашем случае заводская демонстрирует форму сердечка. Расширяем её до металлического основания, что придаёт конструкции устойчивости. Скажете, что такая вещь может свалиться, к примеру, на ребёнка, но в нашем случае предполагается оборудовать рабочее место.

Допустимо использовать струбцины, но их предстоит достать (купить), на полу они бесполезны. В противовес этому ушки, установленные на цоколе, закрепят саморезами нашу настольную лампу надёжно. В качестве ушей сгодятся небольшие уголки, включая мебельные. Цена – три десятка рублей, причём детали легко снять и применить в другом месте по назначению.

Что делать, если лампа либо светильник не включается

По нормам запрещено эксплуатировать настенный светильник на 220 В без выключателя – прямым соединением с розеткой. Придётся заменить износившуюся деталь. Берём тестер и оцениваем целостность проводки. Выдёргиваем штекер из розетки, включаем лампу и проверяем сопротивление. Понадобится лампочка накала (галогенные и светодиодные, как правило, дают разрыв).

Если опыт не удался, прозваниваем патрон. Резьба из металла изолирована. Можно проверить, не замыкается ли она на клемму либо корпус. Если такое случилось, это отдельный разговор, проще поменять патрон, взяв новый рублей за 30. Лепестков на дне обычно два:

• центральный прямой;
• боковой в форме полумесяца.

Один должен напрямую звониться с вилкой. Размыкаем выключатель и проверяем целостность шнура. Подносим щуп на клемму, вторым проверяем штыри штекера. При нормальном результате работы звонится одна жила. Вторая размыкается выключателем. Можно проверить её, установив кнопку в положение зажжённого света. Если шнур звонится на обе жилы, по всем признакам лампа исправна, но гораздо чаще приходится разбирать выключатель.

Дно светильника

Увидим, что и говорилось выше: одна жила проходит насквозь (байпас). Вторую прозваниваем с каждой стороны (патрон и вилка). В китайских лампах обычно ломается выключатель. Его донышко видно на фото, оно съёмное, потому для надёжности после ремонта залито клеем. Верхняя кнопка держится на пластмассовой оси, её можно извлечь. Не рекомендуем это делать – материал легко ломается. Конструкция выключателя проста:

1. Кнопка с неглубокой шахтой опирается на пружинный толкатель.
2. По основанию ездит бегунок, замыкающий либо размыкающий контакты.

Случаются порой трудности со сборкой. Хочется изъять кнопку для установки бегунка на основание, чтобы сверху прижать. Это не лучшая идея. Кнопка плохо входит в цоколь светильника. Гораздо проще работать с основанием.

Ремонт штекера светильника

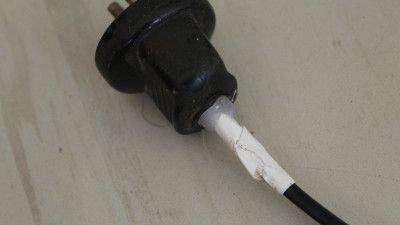

Сломанный штекер

Часто при неаккуратном обращении ломается штекер. На фото показана разборная вилка, установленная на лампу. Обратите внимание на намотанную изоляционную ленту. Это сделано для максимально плотного прилегания провода к корпусу. Для надёжности конструкция сверху заливается клеем из китайского пистолета. Обратите внимание, что состав патрона боится воды, слой герметика может отслоиться при намокании. Представленная конструкция прекрасно работает и хороша тем, что осталась ещё с советских времён.

Починка либо замена патрона светильника или люстры

Допустим, раскрошился патрон либо контакты так заржавели, что чистить их нет уже смысла. В этом случае рекомендуется патрон заменить. На фото показаны варианты покупной электрики:

Разборка светильника

1. Перед нами лежит типичный белый керамический патрон для монтажа на плоскость (слева). Конструктивно становится частью настенного светильника для ванной комнаты. Обратите внимание на относительно сильную изоляцию узла. Такой патрон при необходимости приобретается за цену в 30 рублей и ставится взамен старого.
2. Черные патроны также конструктивно входят в светильник наклонного типа, но уже для кладовой. Не запрещается такой ставить и под потолком ванной, но если зальют соседи, к хорошему такой монтаж не приведёт.
3. Обратите внимание на конструкцию справа. Наклонный патрон без задней стенки. Мы нашли задник от люстры и показали, что детали отлично подходят друг к другу. Необязательно покупать патрон отдельно, приобретите его в составе электрической части светильников. В магазинах вместо привычных черных патронов читатели, к удивлению, найдут преимущественно белые – пластиковые и керамические. Они по габаритам и конструктиву близко не стояли с привычными. При доработке патрона люстры либо светильника работы прибавится: обычно задник крепится на резьбовое соединение (видно на фото), не подходящее по диаметру к новым стандартам. Придётся доработать напильником, что долго, нудно и не гарантирует удачного исхода. Наше техническое решение смотрится лучше, хотя наклонный светильник чуть дороже патрона в отдельности.

Типы патронов

Бывает полезно почистить контакты патрона. Осуществляйте это мелкой шкуркой. Процедура нацелена на снижение сопротивления контакта. В этом случае розжиг упрощается. Обратите внимание, что галогенные лампы часто несколько раз моргают перед стартом. Это не говорит о необходимости починить светильник, а просто указывает на конструктивные особенности газоразрядных источников.

Что делать, если лампочка в люстре не горит

Основные типы неисправностей для старых светильников касаются совместимости. Если вкрученная энергосберегающая лампа не хочет работать, готовьтесь подумать о починке люстры. Откроем секрет: нельзя давить. Не пытайтесь с силой вернуть лампочку в патрон: её цоколь, изготовленный из мягкого металла, легко порвётся. У галогенных специально сделаны круговые контакты, чтобы нельзя было нанести повреждения.

Попробуйте: галогенные лампочки вращаются бесконечно. Они доходят до предела, потом стекло начинает проворачиваться относительно цоколя. Дело в контактах. Резьба новых лампочек нарезана короче – не достают до донышка. Ремонт потолочной люстры сводится к работе с контактами. Обратите внимание: выключатель в нерабочем положении, фаза не должна выходить на патрон. В противном случае нужно отключить автомат защиты (пробки) в подъездном щитке:

1. Центральный контакт отвёрткой отгибается вверх. Контактная площадка должна стоять под углом, а не строго вертикально.
2. Луновидный контакт доработать сложнее. У старых люстр обычно стоит вертикально. Хоть один лепесток нужно аккуратно (на полмиллиметра) задрать, нажимая по направлению к периферии патрона. Иногда загнутые концы чуть выпрямляют.

Смысл мероприятий – в обеспечении электрического контакта между цоколем лампы и патроном. Обычно требуется не более трёх примерок. Не ломайте края патрона. Ремонт потолочного светильника может привести и к необходимости замены патрона, но это крайняя мера.

На всех рабочих местах с компьютером, еще с прошлого века, всегда устанавливал настольную лампу «Дельта» с электронным запуском (балластом). Кроме удобной шарнирной стойки, питание вставляемой лампы с частотой ~40кГц не создавало мерцаний связанных с разверткой монитора и не утомляло зрение. Лампа весьма надежна, за 10 с лишним лет эксплуатации лампы дома, только на одном светильнике была заменена лампа, да и только по причине механического повреждения, но вот начались проблемы и с электронным блоком. Естественно решил заглянуть внутрь светильника и своими руками отремонтировать. Простая прозвонка  не выявила явных неисправностей. Поиск в интернете привел к многостраничному форуму по ремонту этого светильника. Перепаяв несколько конденсаторов, получил отрицательный результат – лампа не работает. Схема преобразователя светильника, судя по элементам, ни чем не отличается от балластов устанавливаемых в широко применяемых энергосберегающих лампах. Тут и пришла мысль извлечь электронику из энергосберегающей лампы и установить вместо электронного блока с недиагностируемой поломкой.

Пластмассовый корпус энергосберегающей лампы легко вскрывается поддеванием крышки с вклеенной лампой. Работайте осторожно: во первых стекло, во вторых, хоть и очень мало, но ртуть внутри стеклянной трубки присутствует,  а этот химический элемент в организме накапливается. Для ремонта можно использовать недорогую новую энергосберегающую лампу такой же мощности  или электронику извлеченную из не зажигающейся лампы. Остановлюсь подробнее на выборе сгоревшей лампы. Из моей практике 4/5 ламп не зажигаются по причине перегорания одной из двух разогревающих нитей (это по два проводка выходящие из торцов  газоразрядной трубки). После вскрытия лампы проверяем тестером исправность нитей. Если разрыва нет, то лампы обычно бракую в утиль. А если разрыв есть, то закорачиваю перемычкой прямо на плате эти два проводка, собираю лампу и включаю в сеть. С высокой вероятностью лампа загорится. После такого ремонта лампой можно пользоваться от нескольких недель до года. Рекорд до года у меня поставила настоящая фирменная лампа  Siemens.

После такой проверки извлекаем плату запуска и подпаиваем вместо удаленного родного электронного блока. Если все присоединено правильно, то светильник будет работать! На фотографии видно, что одна из нитей накаливания уже перегорела и закорочена внешней перемычкой, что не мешает лампе работать на рабочем месте уже 2 год.

Для начала скажу в двух словах как возникла тема. В один прекрасный день моя любимая светодиодная настольная лампа отказалась работать, и дело было не в лампочке и не в вилке, и даже не в проводе, проблема была гораздо сложнее – где-то внутри электроприбора. В связи с тем, что лампе было всего пару недель, она была успешно сдана по гарантии в магазин, где меня попросили подождать порядка 3-7 дней. Кстати, приобрести такую лампу я решил сразу же после того, как мной был подготовлен материал «Светодиодные светильники для дома».

Как быть, ведь без лампы за компьютером сидеть в вечернее время суток невозможно? И тут я вспомнил о своей «старушке» – классической можно сказать настольной лампе, которая прослужила мне верой и правдой более 4-х лет. Порывшись в кладовке, я нашел ее в плачевном состоянии, полностью разобранной и непригодной для эксплуатации. Сразу же было принято решение вернуть к жизни лампу и тем самым обеспечить себя освещением на время пока будут решаться вопросы с ремонтом «светодиода».

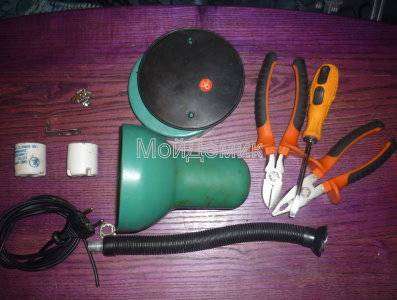

Итак, переходим непосредственно к теме «ремонт настольной лампы своими руками». Для выполнения работы нам потребуются следующие инструменты и детали:

• кусачки,
• пассатижи,
• отвертка,
• два винта М3 с шайбами и гайками.

Сборка настольной лампы – первый этап ремонта

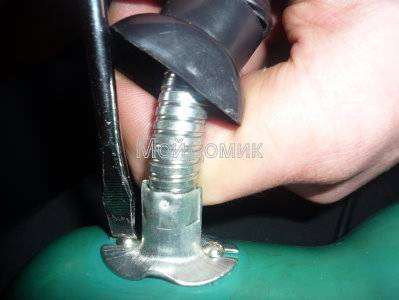

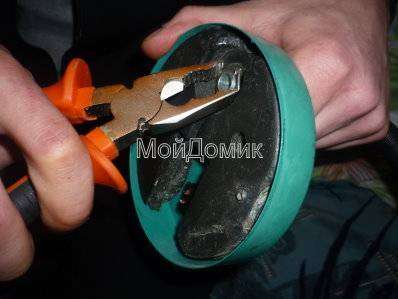

Как я уже упомянул, речь идет ремонте настольной лампы, которая по своей конструкции состоит из довольно небольшого количества составных деталей. Итак, в первую очередь устанавливаем на прежнее место гибкую металлическую трубу следующим образом: надеваем на трубу гофрированную пластиковую защиту, которая, кстати, очень напоминает трубу ДКС (о ней можно почитать вот здесь — Гофротруба ДКС) и закрепляем защищенную трубу на «платформе» посредством гайки, которая фиксирует трубу в основании.

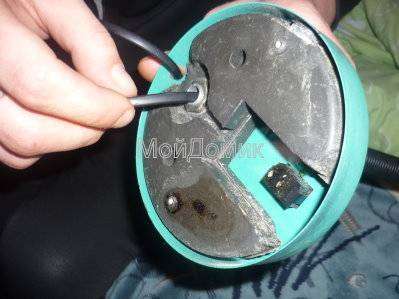

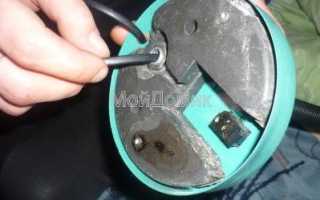

Далее продеваем электропровод через «платформу» и далее через стальную гофротрубу. Теперь можно приступать к следующему этапу – ремонту электрического патрона.

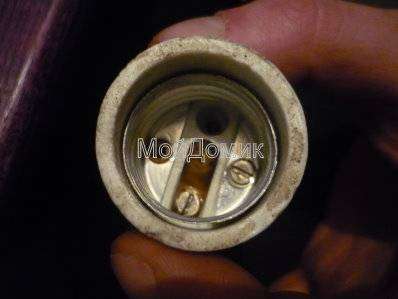

Ремонт европатрона настольной лампы

В процессе ремонта я обнаружил, что знаменитые благодаря своему у удобству монтажа европатроны не такие уж надежные, как об этом утверждают. В частности, в патроне, который стоял прежде в моей настольной лампе, практически полностью пришли в негодность «лепестки» для подключения токопроводящих жил. Для наглядности предлагаю вам взглянуть на фото:

Но я не запаниковал и тут же решил позаимствовать патрон из люстры зарубежного производства, которая как и моя настольная лампа покоилась в кладовке. Однако, к моему огромнейшему удивлению и «лепестки» этого патрона были в столь же плачевном состоянии. Выход был один – попробовать ремонтировать европатрон. Через некоторое время раздумий моя голова сгенерировала решение: удалить контактные «лепестки», закрепить внутренние контакты патрона при помощи двух винтов М3, и за счет этих же винтов подключить к нему провода.

В принципе, я думаю, что особых сложностей с этим возникнуть не должно. Тем не менее, кто не совсем понял как это сделать я объясню более детально. Чтобы удалить контактные лепестки достаточно просто высверлить заклепки, посредством которых эти лепестки крепятся. Сделать это можно дрелью со сверлом 4 мм или даже простым ножом (путем расковыривания заклепки). Обратите внимание: после удаления заклепки, центральный контакт патрона будет не закреплен и просто-напросто выпадет. Не потеряйте его, аналогичный контакт отыскать будет крайне проблематично. Следующим процессом ремонта настольной лампы своими руками является подключение электрических проводов.

Подключение проводов к патрону и завершающий этап ремонта

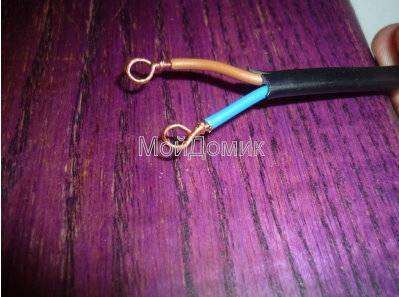

После того, как операция по удалению контактных лепестков с патрона завершена, можно начинать подключение проводов к патрону и собирать лампу в единое целое. Продеваем провод в крепежный кронштейн патрона, избавляем от изоляции проводники и формируем на них «колечки».

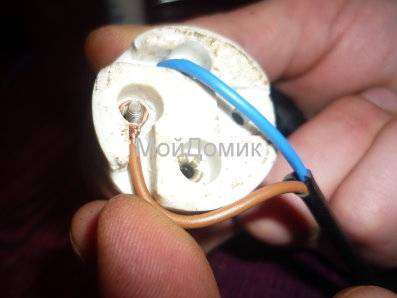

Далее при помощи винтов М3 подключаем провода к контактным элементам патрона.

Как можно заметить, винт центрального контакта не просто обеспечивает электрический контакт с центральным лепестком, но и закрепляет его в патроне.

Ну и последнее, что предстоит сделать, – прикрепить чашку настольной лампы к гофротрубе и тем самым закрепить патрон с проводом. Для этого достаточно выставить гофротрубу и электропатрон в соответствие с крепежными отверстиями чашки и завинтить два винта.

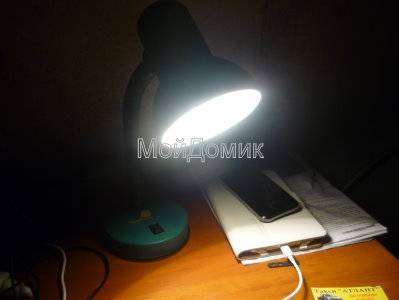

Вот собственно и все ремонт настольной лампы своими руками завершен. Любуемся результатом.

Надеюсь, данный материал будет полезен домашнему мастеру. Благодарю за внимание. Всего доброго.
