Алиэкспресс буквально взорвал российский рынок дешевыми китайскими товарами. И, конечно, для нас электронщиков, это громадный плюс. Дешевые радиодетали, приборы, расходники – все это есть на Али. В этой статье можно даже почитать, что я недавно приобрел в этом китайском интернет-магазине. Но сегодня поговорим совсем о другом.

Думаю, началось все с того, что российская фирма Мастер Кит начала выпускать наборы для начинающих радиолюбителей. Вам в пакетике давали готовую печатную плату и набор соответствующих радиоэлементов, чтобы по схемке собрать простейшее устройство. Начинающие электронщики, имеющие прямые ручки и паяльник с флюсом, без труда собирали устройство. В итоге выигрывали обе стороны. Мастер Киту не надо было запаивать радиоэлементы и искать для электронной безделушки корпус, а начинающий электронщик мог попрактиковаться в пайке и собрать полностью функционирующее устройство за минимум цены. Но зная наш русский бизнес, можно догадаться, что цены у нас как обычно завышены в двое, а то и втрое от первоначальной стоимости товара. Честно говоря, я бы не сказал, что у Мастер Кита дешевые наборы.

А вот интересно, есть ли в Китае те же самые наборы? Открыл сайт, вбил в поиск Али словосочетание “electronic diy”, что в переводе “электронная поделка” и сайт мне выдал весьма интересные результаты. Решил попробовать. Заказал набор для создания часиков. Товар пришел буквально за месяц.

В наборе шла платка с подробными рисунками на ней, где куда что впаивать; прошитый микроконтроллер AVR с кроваткой, три двухразрядных семисегментных индикатора, схема на устройство, и конечно же, кучка различных радиоэлементов:

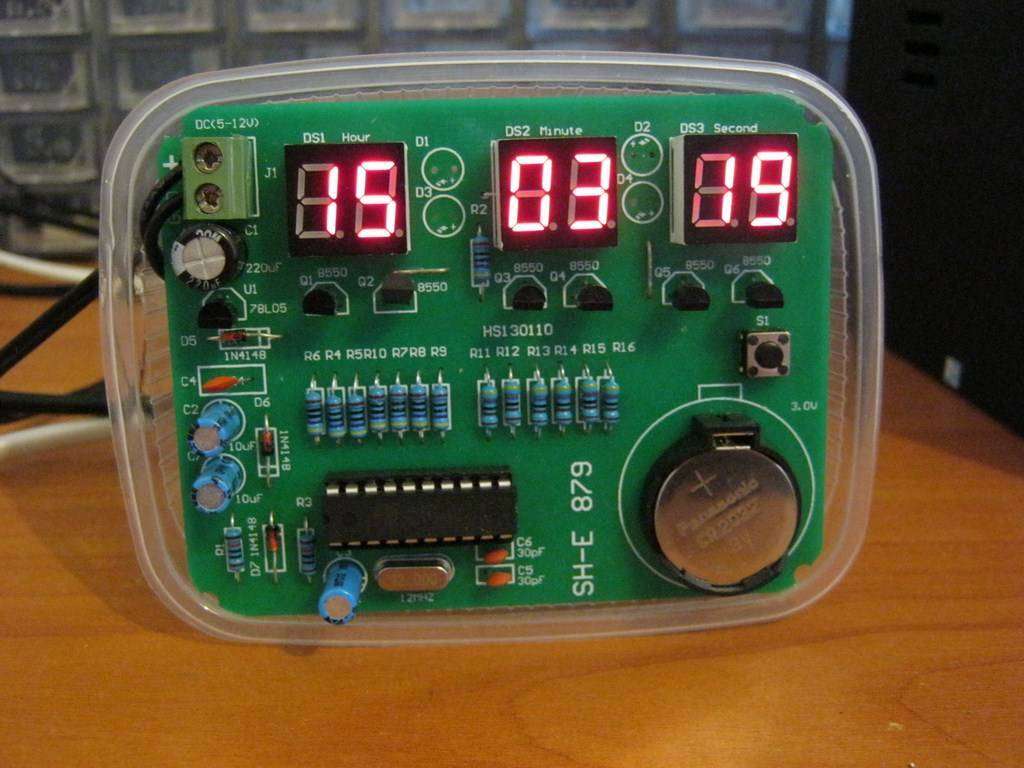

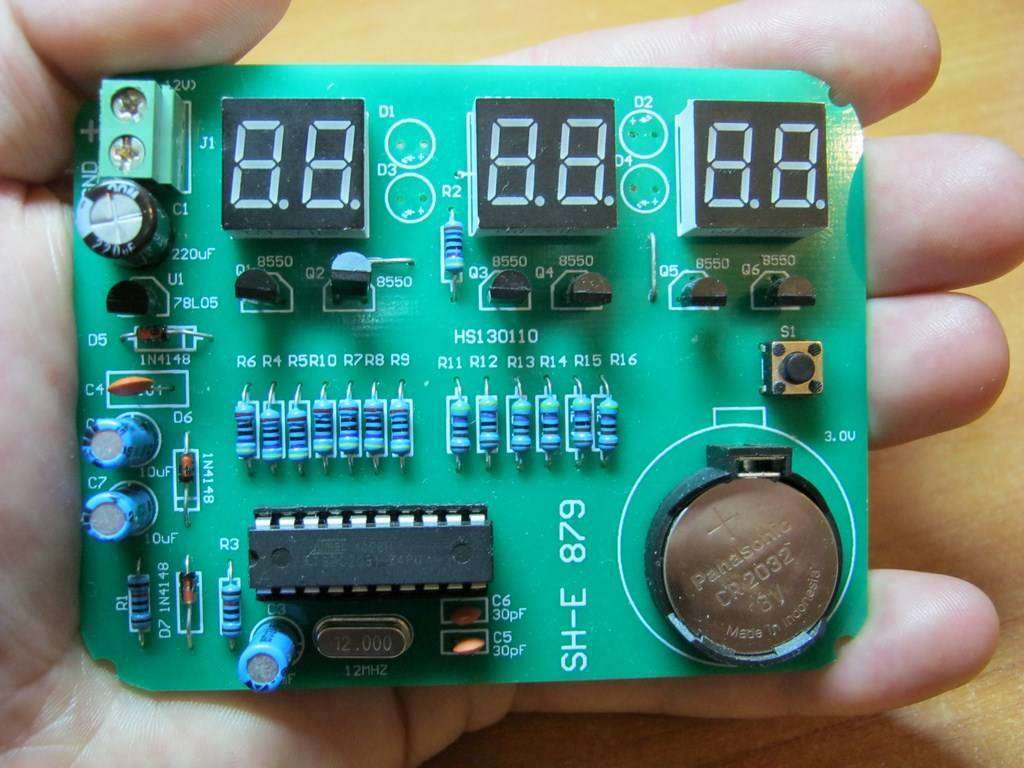

Посидев один вечерок с паяльником, не спеша, спаял это чудо:

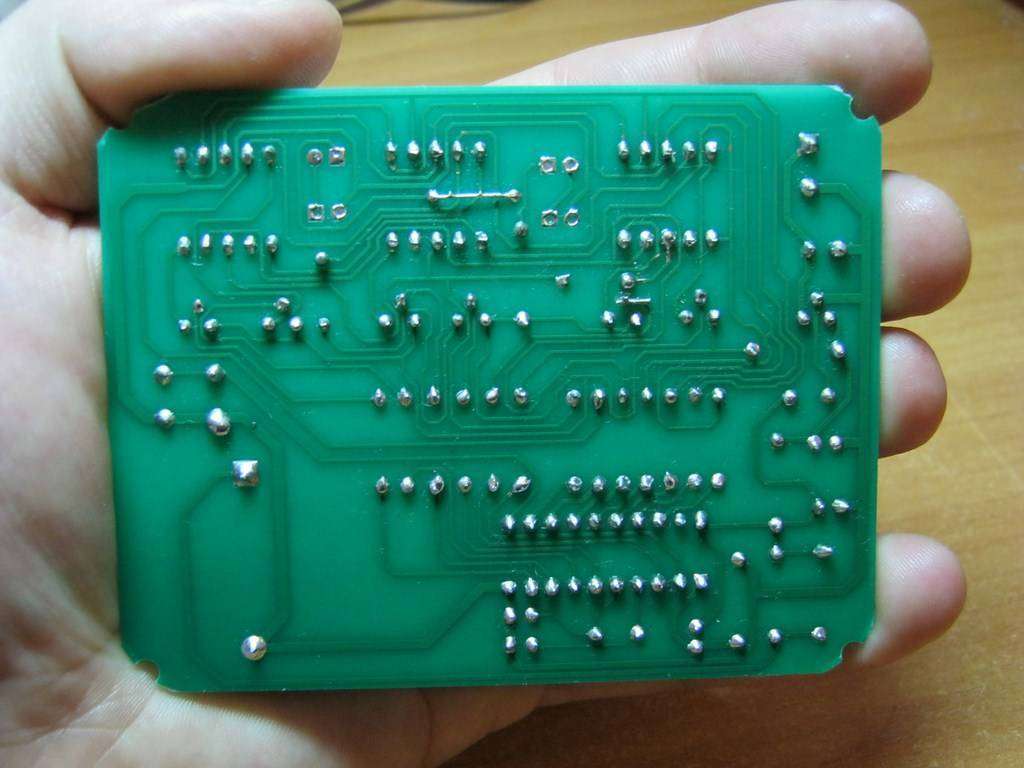

Уголки обрезал. Чуть ниже узнаете почему.

Паяльщик из меня еще тот)

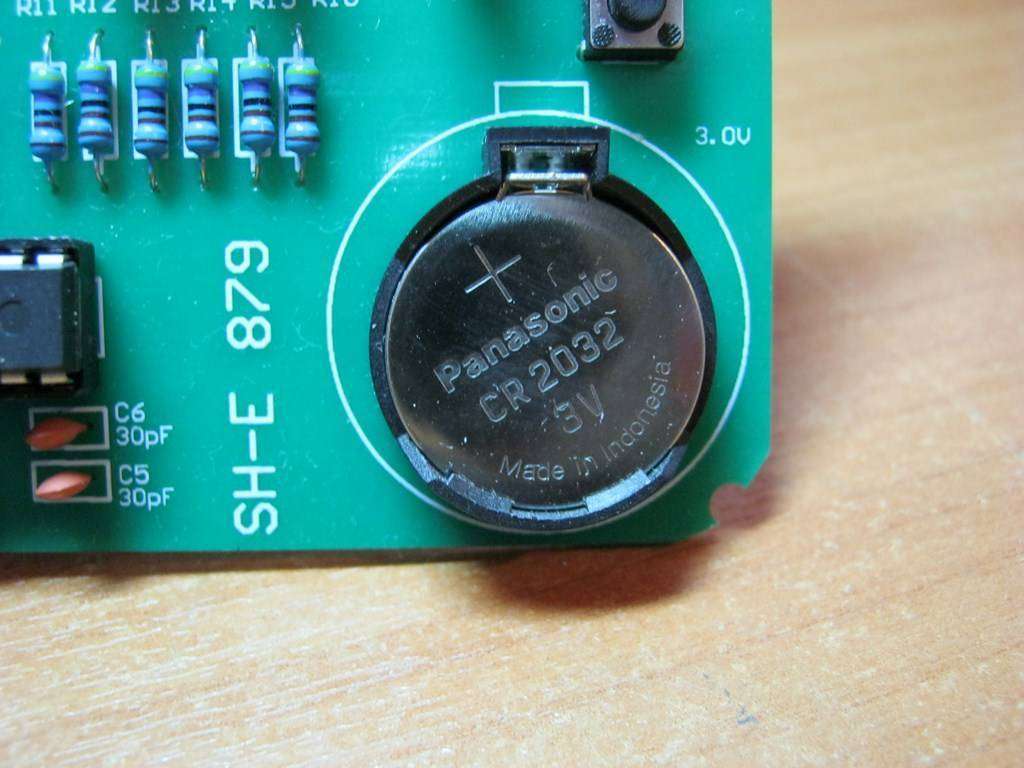

Чтобы часики не сбрасывались при отключении питания, я купил для них плоскую круглую батарейку, так как она в комплекте не шла:

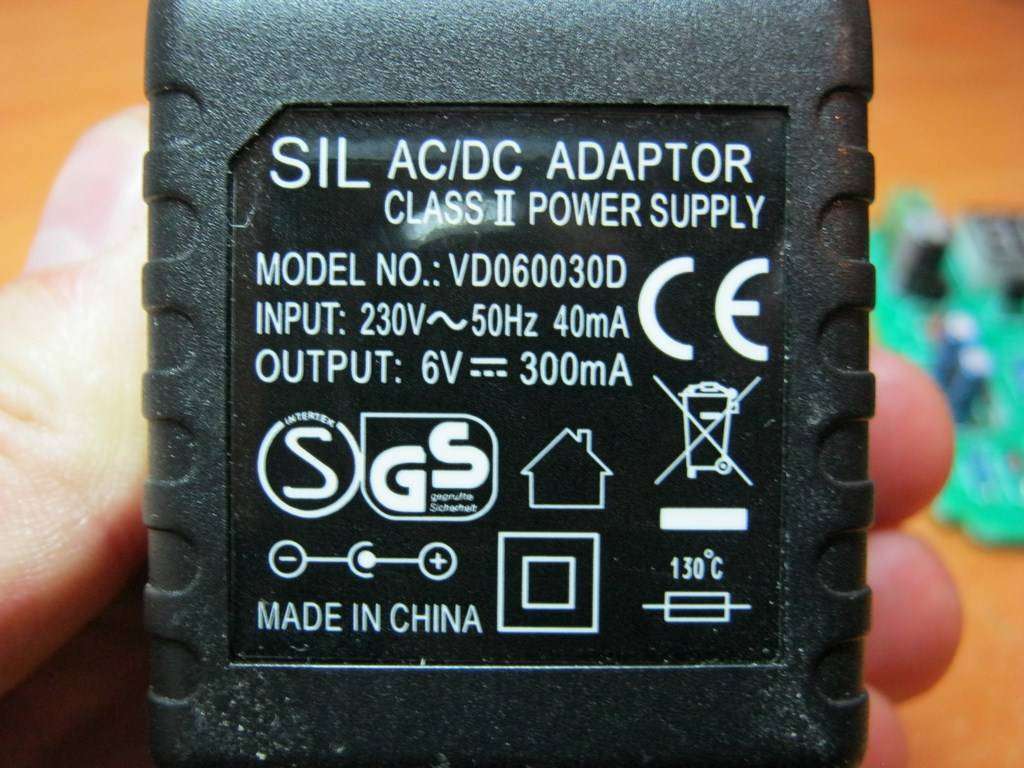

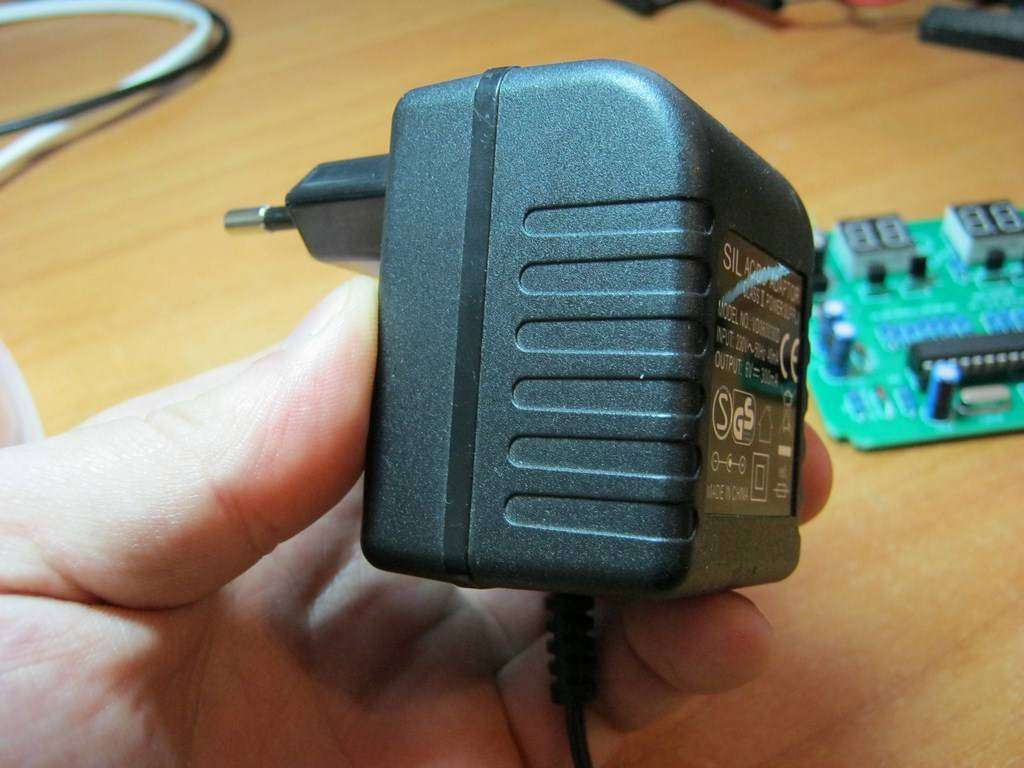

Для питания самих часиков, сначала купил для них батарейку крону 9 Вольт, но часики выжрали ее за 3 дня). Взял старую зарядку для мобилы:

Диапазон питания для часов от 6 и до 12 Вольт. Что у нас тут? 6 Вольт, как раз что надо:

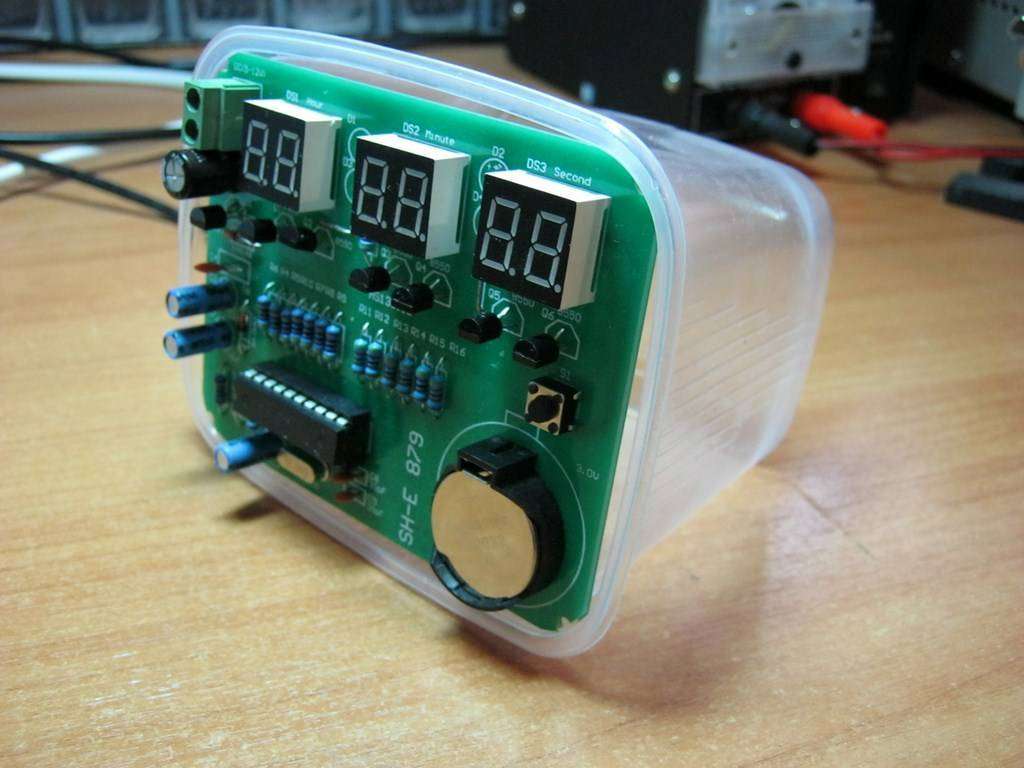

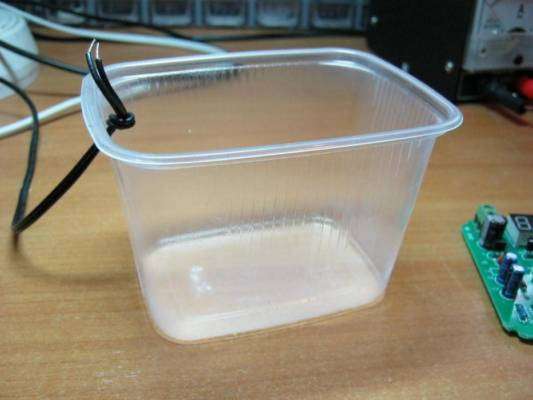

Далее встал вопрос с корпусом. Разжевывая арахис, который купил в магазине, обратил внимание на его тару. Эврика!

Ввел провод, завязав узелок, чтобы не выдрали с платы, и продел его через корпус.

Так как платка малехонько не влезала, пришлось сделать ей обрезание). Зато потом очень плотно и аккуратно влезла:

Теперь у меня на рабочем столе всегда точное время до секунды;-) Регулировка времени осуществляется кнопочкой S1.

Между двухразрядными семисегментниками должны были стоять светодиоды, но я их убрал, так как они просто тупо светили, что напрягало. Сейчас можно даже проснуться среди ночи, глянуть время на часиках, и потом снова с чистой совестью плюхнуться спать, потому как вставать еще рано) Светят индикаторы прекрасно! Время тикает точно.

К чему вообще я тут расписывал эти часы, которые даже не разрабатывал? Итак, давайте вспомним, во сколько бы обошлись мне эти часики, если бы я их полностью делал сам с нуля:

1) Купить фольгированный текстолит и все радиоэлементы

2) Выполнить на компе трассировку

3) Сделать ЛУТ

4) Написать программу для микроконтроллера

5) Прошить его

6) Собрать устройство.

Ладно, трудозатраты по времени я уже считать не буду. Посчитаем по деньгам. На момент написания статьи:

– микроконтроллер AT89C2051 – 89 руб в Чип Дипе

– двухразрядные индикаторы 3 шт. – на Али 1 шт. = 50 руб, значит 150 руб.

– мелочевка (резисторы, транзисторы, диоды, кнопка, клемма, кварц) ну я думаю за все про все еще 100 руб.

– текстолит, хлоржелезо, ну предположим они у вас есть. Добавим еще 50 руб сверху.

Итого: 89+150+100+50=389 руб. Почти 400 руб, и это с учетом самых дешевых радиоэлементов и расходников.

А мой набор обошелся… (тут должна быть барабанная дробь, фанфары, танцующие голые телки) всего в 250 руб! Это еще тогда, когда бакс стоил за 60 руб. Сейчас же эти часы стоят 190 руб(!)

– Да ну, а что такого-то? Сейчас простые китайские электронные часы можно даже за сотку взять в корпусе и с нормальным жк-монохромным дисплеем, – скажете вы. Да согласен. Но зато сколько кайфа и практики вы испытаете на себе, если будете собирать этот наборчик 😉

На Али действительно есть различные наборы, начиная от простых моргаликов, заканчивая целыми приборами. Можно даже собрать полноценный мультиметр. Некоторые ребята брали наборы и остались вполне довольными. Все нормально работало. Качество исполнения платки, конечно, так себе. Когда в первый раз подключал устройство, у меня с косяками заработали первые два индикатора. Как оказалось, случайно перегрел пятак и он отошел, оборвав дорожку.
