Усилитель мощности звуковой частоты на микросхеме TDA7265, TDA7269, TDA7292. Подписка на платы!

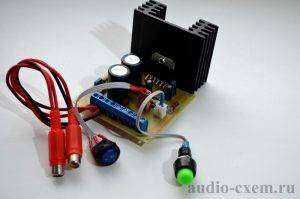

Усилитель, схема которого представлена в данной статье, построена на одной из популярных микросхем – TDA7265. Она представляет собой двухканальный усилитель НЧ, работающий в классе AB, который может применяться в музыкальной аппаратуре высокого качества, типа музыкальных центров и телевизоров. Также ее можно применить как в виде отдельного оконечного усилителя НЧ.


Усилитель может работать как на 8Ом нагрузку, так и на 4Ома и если верить даташиту, то микросхема защищена от короткого замыкания (КЗ) на выходе. Если TDA7265 не оригинальная, то защита от КЗ может отсутствовать, и при нулевом сопротивлении на выходе обязательно выйдет из строя. Кроме защиты от «козы» имеется тепловая защита, которая срабатывает при внутренней температуре равной 145°С.

Основные характеристики микросхемы TDA7265

Напряжение питания (рекомендованное) ………. ±20В

Напряжение питания (max) ………. ±25В

Выходная мощность (8Ом, ±20В, THD = 10%) ………. 25Вт (на один канал)

Выходная мощность (4Ома, ±16В, THD = 10%) ………. 25Вт (на один канал)

Выходная мощность (8Ом, ±20В, THD = 1%) ………. 20Вт (на один канал)

Выходная мощность (4Ома, ±16В, THD = 1%) ………. 20Вт (на один канал)

Пиковый выходной ток ………. 4,5А

Температура срабатывания защиты ……… 145°С

Остальные интересующие вас характеристики можете найти в даташите.

Схема двухканального усилителя на TDA7265


Компоненты схемы

Все резисторы мощностью 0,25Вт, кроме R7 и R10 (0,5Вт).

Конденсаторы C1-C4 и C6 электролитические и должны быть рассчитаны на напряжение 35В, хотя можно и на напряжение 25В, но только если питание усилителя не будет превышать ±18В. Остальные конденсаторы керамические или пленочные, разницы в данном случае вы не услышите, так что ставьте то, что есть под рукой.

Транзистор VT1 можно заменить на BC547.

Радиатор необходимо установить через силиконовую или слюдяную прокладку и фторопластовую втулку, если корпус усилителя металлический.

Режимы MUTE и ST-BY

Для удобства чтения я на схему наложил подсказку по данным режимам. За эти режимы отвечает вывод 5.

Для дальнейшего понимания примем напряжение питания (Vs) = ±20В.

Если на выводе 5 присутствует напряжение в диапазоне +Vs …+Vs-2.5В (от +17,5В до +20В) то усилитель находится в спящем режиме (ST-BY) с минимальным потреблением тока (3мА).

Если на выводе 5 присутствует напряжение в диапазоне +Vs-6В …+Vs-2,5В (от +14В до +17,5В), то усилитель выйдет из спящего режима, но включится режим приглушения MUTE.

Если на выводе 5 присутствует напряжение менее +Vs-6В (менее +14В), то усилитель войдет в режим воспроизведения звукового сигнала.

Теперь простыми словами о режимах MUTE и ST-BY

Для того чтобы усилитель начал работать необходимо с помощью переключателя SW1 замкнуть вывод резистора R1 на плюсовую шину. Далее, чтобы появился сигнал на выходе усилителя (т.е. отключить режим MUTE), необходимо замкнуть контакты выключателя SW2. Для тех, кто в танке, положения SW1 и SW2, установленные как на схеме обеспечат звучание в колонках.

Печатная плата двухканального усилителя на TDA7265 СКАЧАТЬ

Даташит на TDA7265 СКАЧАТЬ

Стерео усилитель звуковой частоты с двумя выходами по 25 Вт, с функцией отключения звука и режимом ожидания.

  • Диапазон питания (до ±25 В)
  • Двуполярное питание
  • Большая выходная мощность 25 + 25 Вт при суммарном коэффициенте гармонических колебаний 10%, сопротивлении нагрузки 8 Ом и напряжении питания ±20 В.
  • Нет шумов при включении и выключении
  • Режим отключения звука
  • Низкий ток потребления в режиме ожидания
  • Защита от короткого замыкания
  • Защита от перегрева
Купить TDA7265

Описание

TDA7265 — стерео усилитель класса АВ в корпусе Multiwatt, применяемый в высококачественных Hi-Fi музыкальных центрах и телевизорах.

Рис. 1 Схема включения с двуполярным питанием

Абсолютные максимальные значения

</caption>Обозначение</td>Параметр</td>Значение</td>Ед. изм.</td></tr>VS</td>Напряжение питания</td>±25</td>В</td></tr>IO</td>Максимальный выходной ток (внутренне ограничен)</td>4.5</td>А</td></tr>Ptot</td>Рассеиваемая мощность Tcase = 70°C</td>30</td>Вт</td></tr>Top</td>Рабочая температура</td>от -20 до 85</td>°C</td></tr>Tstg, Tj</td>Температура хранения и температура p-n перехода</td>от -40 до +150</td>°C</td></tr></tbody></table>

Рис. 2 Расположение выводов (вид сверху)

Тепловые характеристики

Обозначение Описание Значение Ед. изм.
Rth j-case Тепловое сопротивление кристалл-корпус Макс. 2 °C/Вт
Рис.3 Схема включения с однополярным питанием

Электрические характеристики (См. схему включения для проверки VS = + 20 В; RL = 8 Ом; RS = 50 Ом; GV = 30 dB; f = 1 кГц; Tamb = 25°C, если иное не указано в спецификации)

Обозначение Параметр Условия Мин. Тип. Макс. Ед. изм.
VS Напряжение питания ±5 ±25 В
Iq Общий потребляемый ток 80 130 мА
VOS Входное напряжение смещения –20 +20 мВ
Ib Не инвертирующий входной ток смещения 500 нА
PO Выходная звуковая мощность (*) THD = 10%; RL = 8 Ом ; VS = ± 22.5 В 32 Вт
PO Выходная мощность THD = 10%; RL = 8 Ом 20 25 Вт
VS = ± 16 В; RL = 4 Ом 25 Вт
THD = 1%; RL = 8 Ом 20 Вт
VS = ± 16 В; RL = 4 Ом 20 Вт
THD Коэффициент нелинейных искажений RL = 8 Ом ; PO = 1 Вт; f = 1 кГц 0.01 %
RL = 8 Ом ; PO = от 0.1 до 15 Вт; f = 100 Гц to 15 кГц 0.7 %
RL = 4 Ом; PO = 1 Вт; f = 1 кГц 0.02 %
RL = 4 Ом ; VS ± 16 В; PO = от 0.1 to 12 Вт; f = от 100 Гц до 15 кГц 1 %
CT Перекрестные помехи f = 1 кГц 70 dB
f = 10 кГц 60 dB
GOL Усиление напряжения в разомкнутой цепи 80 dB
SR Скорость нарастания выходного напряжения 10 В/мс
eN Напряжение шумов на входе Кривая А 3 мкВ
f = от 20 Гц до 22 кГц 4 8 мкВ
Ri Входное сопротивление 15 20 кОм
 SVR Отклонение напряжения питания (для каждого канала) fr = 100 Гц Vr = 0.5 В 60 dB
 Tj Температура отключения при перегреве 145 °C
Функция отключения звука (относительно +VS)
VTMUTE Напряжение включения/отключения звука -7 -6 -5 В
AM Затухание сигнала 60 70 dB
Режим ожидания (относительно +VS)
VTST-BY Напряжение вкл/выкл режима ожидания -3.5 -2.5 -1.5 В
 AST-BY Затухание сигнала  110 dB
Iq ST-BY Ток потребления в режиме ожидания 3 мА

Полная мощность при VS = ± 22.5 В и сопротивлении нагрузки RL = 8 Ом или VS = ± 16 В и  RL = 4 Ом.

Звуковая мощность это максимальная мощность, которую способен выдавать усилитель на номинальном сопротивлении нагрузки (независимо от нелинейности) при подаче синусоидального сигнала длительностью 1 сек. и частотой 1 кГц.

Рис. 4 Потребляемый ток от напряжения питания

</p>

Рис. 5 Частотная характеристика

</p>

Рис. 6 Выходная мощность от напряжения питания при нагрузке 4 Ом.

</p>

Рис. 7 Коэффициент нелинейных искажения от выходной мощности при нагрузке 4 Ом

</p>

Рис. 8 Выходная мощность от напряжения питания при нагрузке 8 Ом.

</p>

Рис. 9 Коэффициент нелинейных искажения от выходной мощности при нагрузке 8 Ом

</p>

Рис. 10 Схема для применения и проверки
Рис. 11 Монтажная плата
Таблица для выбора рекомендуемых значений (схема на рис. 10, монтажная плата рис. 11)
Компоненты Рекомендуемые значения Цель Больше, чем рекомендуемое значение Меньше, чем рекомендуемое значение
R1 10 кОм Отключение звука Увеличение тока через стабилитрон Dz
R2 15 кОм Отключение звука Уменьшение напряжения на выводе 5 Увеличение напряжения на выводе 5
R3 18 кОм Отключение звука Увеличение напряжения на выводе 5 Уменьшение напряжения на выводе 5
R4 15 кОм Отключение звука Увеличение напряжения на выводе 5 Увеличение напряжения на выводе 5
R5, R8 18 кОм Настройка коэффициента усиления в замкнутой цепи Увеличение коэффициента усиления
R6, R9 560 Ом Уменьшение коэффициента усиления
R7, R10 4.7 Ом Стабилизация частоты Опасность колебаний Опасность возникновения колебаний
C1, C2 1 мкФ Развязка по питанию Повышение нижней частоты среза
C3 1 мкФ Задание постоянной времени для функций St-By/Mute Увеличение времени вкл./выкл. Уменьшение времени вкл./выкл.
C4, C6 1000 мкФ Сглаживание пульсаций напряжения питания Опасность возникновения колебаний
C5, C7 0.1 мкФ Сглаживание пульсаций напряжения питания Опасность возникновения колебаний
C8, C9 0.1 мкФ Стабилизация частоты
Dz 5.1 В Отключение звука
Q1 BC107 Отключение звука
Таблица истинности для положения переключателей
SW1 SW2
B A STAND-BY
B B STAND-BY
A A MUTE
A B PLAY
Рис. 12 Мостовая схема включения

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

03.11.19   MVV   6 665   16   1521914595_figure_0.jpgПредлагаемый проект можно назвать «Возвращаясь к опубликованному», поскольку он является продолжением статьи Стереофонический аудиоусилитель на микросхеме TDA2616 [1].При обсуждении на Датагоре указанной публикации были эмоционально рассмотрены как глобальные проблемы типа: «зачем приведены определенные размеры помещений, если можно было обратиться к древним грекам?» и «не хочется стареть!», так и конкретный вопрос: «что можно сказать про микросхемы TDA7265 и TDA7269, применяемые в высококачественных музыкальных центрах и стереофонических телевизионных приемниках?».Не в силах повлиять на законы природы, постараюсь осветить конкретный вопрос. wink.png

Содержание / Contents

↑ Заглянем в даташиты

Проанализировав номенклатуру микросхем, выпускаемых ST Microelectronics, я выявил три полностью взаимозаменяемые микросхемы в корпусе Multiwatt11: TDA7269, TDA7265 и TDA7292. В Сети можно найти много вариаций даташитов на все эти чипы (см. ссылки внизу).Мощные двухканальные Hi-Fi усилители предназначены для высококачественной стереоаппаратуры, музыкальных центров и телевизоров класса Hi-Fi. Они имеют широкий диапазон напряжения питания, двухполярное питание, режим приглушения звука (Mute), режим ожидания, защиту от короткого замыкания и перегрева.Я приобрел две из указанных микросхем, третью заказал в магазине, а испытал в работе пока что только TDA7265.Характеристики микросхем при двухполярном питании приведены в табл. 1, а назначение выводов — в табл. 2.1514141922_table_1.pngОбратите внимание, что разработчики не приводят значений выходной мощности микросхемы TDA7265B при сопротивлении нагрузки Rн=4 Ом. Предположу, что нужно ориентироваться на соответствующие параметры микросхемы без индекса.В зависимости от типа микросхемы выходной пиковый ток составляет 4…5,5 А. Температура отключения при перегреве 145°С.Скорость нарастания выходного напряжения VUвых=10 В/мкс, коэффициент усиления с разомкнутой петлей отрицательной обратной связи KU0=80 дБ. Входное сопротивление в неинвертирующем включении Rвх=20 кОм.1514141862_table_2.png

↑ Принципиальная схема усилителя

Тестовая схема включения микросхем из даташита практически пригодна для «боевого» применения (рис. 1).1514141928_figure_1.pngРис. 1. Схема включения микросхем при питании от двухполярного источникаВ реальной схеме (рис.2) воспользуемся рекомендациями, изложенными в публикации [1].1520138911_figure_2.jpgРис. 2. Принципиальная схема усилителяКоэффициент усиления с замкнутой петлей ООС KU=1+R7/R5=1+R8/R6=33,26 (30,4 дБ).Выходная мощность определяется типом примененной микросхемы и сопротивлением нагрузки (см. табл. 1).Управление микросхемой осуществляется подачей соответствующих напряжений на вывод 5 (Mute/Stand-by) микросхемы DA1.Рабочий режим Play реализуется при напряжении, меньшем чем +Uп-6. Например, для напряжения питания ±20 В режим Play обеспечивается при напряжении на выводе 5 микросхемы от 0 до 14 В.Для режима отключения звука Mute достаточно подать напряжение в диапазоне от +Uп-6 до +Uп-2,5 (от 14 В до 17,5 В).Микросхема входит в режим ожидания (Stand-by) при напряжении, большем чем +Uп-2,5 (в нашем примере от 17,5 В до 20 В).Схема управления на транзисторе VT1 необходима для развития, при реализации микропроцессорного управления. Для постоянно включенной микросхемы (режим Play) вполне достаточно соединить вывод 5 микросхемы с общим проводом.В зависимости от положения джамперов P1 и P2 схема управления обеспечивает напряжение на выводе 5, равное 11,5 В в режиме Play; 16,1 В в режиме Mute и около 20 В в режиме Stand-by.Для снижения электролитических искажений емкость конденсаторов С1, С2 увеличена в два раза по сравнению с типовой схемой включения.Для подавления радиочастотных помех добавлены входные пассивные ФНЧ R3, C3 и R4, C4.В целях предотвращения самовозбуждения УМЗЧ на комплексной нагрузке и без нее, включены цепи Зобеля R9, C9 и R10, C10.

↑ Детали, печатная плата и характеристики УМЗЧ

Детали усилителяDA1 — TDA7265 STM, корпус Multiwatt 11 (замена: TDA7269, TDA7269A, TDA7265B, TDA7292) — 1 шт.,VT1 — 2N2222 — 1 шт.,VD1 — Стабилитрон BZX55C5V1 5,1V 0,4W, корпус DO-35 — 1 шт.,R1, R2 — Рез.-0,25-1,0 МОм (коричневый, черный, зеленый, золотистый) — 2 шт.,R3 — R6 — Рез.-0,25-620 Ом (синий, красный, коричневый, золотистый) или рез.-0,25-619 Ом 0,5% (синий, коричневый, белый, черный, зеленый) — 4 шт.,R7, R8 — Рез.-0,25-20 кОм (красный, черный, оранжевый, золотистый) или рез.-0,25-20 кОм 0,5% (красный, черный, черный, красный, зеленый) — 2 шт.,R9, R10 — Рез.-2-4,7 Ом (желтый, фиолетовый, золотистый, золотистый) — 2 шт.,R11 — Рез.-0,25-2 кОм (красный, черный, красный, золотистый) — 1 шт.,R12, R13 — Рез.-0,25-15 кОм (коричневый, зеленый, оранжевый, золотистый) — 2 шт.,R14 — Рез.-0,25-18 кОм (коричневый, серый, оранжевый, золотистый) — 1 шт.,C1, C2 — Конд. 2,2/50V 0511 NPL или конд. К73-17 имп. 2,2 мкФ х 100 В 5% POLYESTER BOXED, B32522C1225C1225J000 — 2 шт.,C3, C4 — Конд. NPO 750 пФ 5% керам. имп. или FKP2 750 пФ х 100 В, WIMA — 2 шт.,C5, C6, C9, C10 — Конд. К73-17 имп., 0,1 мкФ, 63В, 10%, POLYESTER BOXED, B32529C0104K000 — 4 шт.,C7, C8 — Конд. 1000/50V 1331+105°С — 2 шт.,C11 — Конд. 1/50V 0405+85°С — 1 шт.,X1, X2 X3; X4, Х5, Х6 — TB-3 (300) клеммник 3 к. шаг 5 мм на плату — 2 шт.,X7, X8; X9, X10 — TB-01A клеммник 2 к. шаг 5 мм на плату — 2 шт.,J1, J2 — PLS-3 2,54 вилка 3 к. на плату — 2 шт.,P1, P2 — MJ-0-4 съемная перемычка (джампер) с шагом 2,54 мм высотой 4,5 мм для штыревых контактов PLS — 2 шт.,печатная плата 82×82 мм — 1 шт.Вместо указанного на схеме транзистора 2N2222 можно применить транзисторы KSP2222, BC546, а также отечественные КТ3102А, КТ3102Б.Любители, планирующие «выжать из схемы максимум», вместо неполярных конденсаторов С1, С2 и керамических С3, С4 могут использовать пленочные К73-17, WIMA. В этом случае печатную плату придется подкорректировать.Для получения идентичных коэффициентов передачи каждого канала резисторы R5, R6 и R7, R8 необходимо подобрать попарно с отклонением от указанных на схеме номиналов не более 0,5…1%.Трехконтактная вилка PLS может быть отрезана от длинной PLS-40 или PLS-80, имеющей требуемый шаг 2,54 мм.Все детали УМЗЧ смонтированы на печатной плате (см. рис. 3), изготовленной из фольгированного стеклотекстолита толщиной 2 мм. Микросхема DA1 установлена на теплоотводе с площадью охлаждающей поверхности около 380 кв. см.1520138695_figure_3.jpgРис. 3. Размещение деталей стереофонического усилителя на печатной плате. Дорожки показаны на просветБлок питания заимствован от предыдущей конструкции [1, рис. 3]. Необходим силовой трансформатор мощностью 50 Вт и напряжениями на вторичных обмотках 2×12 В для Rн=4 Ом и 2×15 В для Rн=8 Ом.Получены следующие характеристики:

↑ Итог

Мы получили простой, недорогой, но весьма качественный двухканальный усилитель мощности. Он может использоваться как в качестве музыкального усилителя, так и в системе домашнего кинотеатра.Примеры построения качественного УМЗЧ на мощных специализированных микросхемах, подобных описанным в настоящей статье, даны в [10].

↑ Файлы

Схема и печатная плата усилителя в Sprint 🕗 04/03/18 ⚖️ 27,21 Kb ⇣ 17cutting-line.png

↑ Старт подписки на платы «AMP7265»

ico-pcb-170.jpgОткрываю подписку на платы «AMP7265». В лоте две заводских платы 82×82 мм.Платы отличного качества, с паяльной маской, с утолщённой медью, надписями и пр. приятностями.Цена зависит от вашей активности. Чем больше соберём заказов, тем дешевле.10 лотов » 750,00 ₽ за 1 лот (2 платы)25 лотов » 540,00 ₽ за 1 лот (2 платы)50 лотов » 400,00 ₽ за 1 лот (2 платы)100 лотов » 315,00 ₽ за 1 лот (2 платы)Нам нужно собрать желающих на 100 лотов. Критический минимум — 25 лотов. Подтягивайте знакомых и друзей или заказывайте для них. Новички и кандидаты — участники подписок получают привилегированное членство (гражданство) на сайте.1504234242_logo_cards_small.pngДля подпискивносим 540 ₽ по ссылке с любой банковской карты или из Я.Кошелька. В примечании к платежу укажите ваш логин на Датагоре и название подписки. НЕ ПИШИТЕ слов типа «взнос», «заказ», «оплата» и т.п. Обязательно залогиньтесь и отметьтесь в комментариях. Варианты взносовИли пополняем мой счёт Яндекс.Денег № 41001559754671 удобным вам способом.Или пополняем мою карту СБ № 4276826012198773 из Онлайн-банка или терминала.Или отправляем почтовый экспресс-перевод «Форсаж». Доступно не во всех почтовых отделениях. Захватите паспорт. НЕ ПИШИТЕ слов типа «взнос», «заказ», «оплата» и т.п. Укажите ваш датагорский логин.Цена действительна только на время подписки. Доставка не включена.Наберём желающих, закажем платы, тогда и по комплектухе порешаем.Я планирую делать платы или киты для всех статей на Датагоре, так что поддержите начинание!
