Устройство для передачи видеосигнала

Вид спереди

Вид сзади

Сия вещь была вытащена из видеомагнитофона Funai VIP5000 перед отправкой его на помойку (он был рабочий, но уже HD 1080 видео… все фильмы смотрим онлайн в таком качестве, а тут унылое VHS).

Выяснилось, что это RF (Radio Frequency) модулятор, который переделывает сигналы V (Video) и A (Audio), выдаваемые видеомагнитофоном (и нормальным образом подаваемые через «тюльпан» на видеовход телевизора), в сигналы формата AM-видео и FM-аудио, после чего подмешивает их в ТВ-антенный кабель. В результате чего в телевизоре, антенный кабель которого пропущен через видеомагнитофон, появляется ещё один канал (на некоторой частоте UHF-диапазона), который транслирует видеомагнитофон.

Вот как это выглядит на задней панели видеомагнитофона (антенный вход и выход справа):

Задница Сони

Нужно это на тот случай, если у Вашего телевизора нет видеовхода. Либо для трансляции сигнала на множество телевизоров в разных комнатах.

Мало кто знал, что так можно… В конце 80-х и начале 90-х многие люди даже не думали покупать видеомагнитофон, по причине того, что у советских телевизоров не было видеовхода, а что можно смотреть через ТВ-кабель — не знали.

Более конкретно работает это так: втыкаете ТВ-антенный кабель в TV-IN видика, другой провод из TV-OUT в телевизор. Включаете видеомагнитофон (если он выключен, телек вообще ничего показывать не будет, потому что между TV-IN и TV-OUT видеомагнитофона стоит активный антенный усилитель), вставляете кассету с фильмом «Греческая смоковница» и начинаете на телевизоре в режиме поиска каналов искать канал (где-то в районе UHF-диапазона), который транслирует этот фильм. Если так получилось, что фильм с видика смешивается с каналом с эфира, нужно покрутить колёсико «RF-channel» на видеомагнитофоне (около TV-IN и TV-OUT), это изменит частоту трансляции. Найдя канал с видика, запоминаете его на кнопку «0», и теперь на этом канале будет «Video» с видеомагнитофона. Только видик теперь нельзя выключать насовсем, иначе прервётся сигнал ТВ-антенны.

А теперь начинаем копать как этот RF-модулятор устроен и как его можно использовать отдельно.

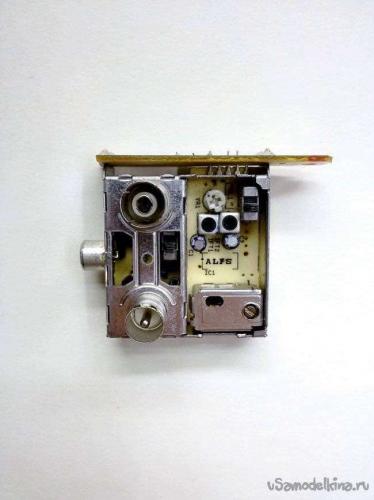

Вот, что внутри (сняли крышечки-экраны с обеих сторон):

Нутро 1

Устройство разделено на две независимые (по питанию) половинки. Справа — антенный усилитель на +8 дб на транзисторе 2sc2570 (зелёная стрелка), это усиление компенсирует потери на ферритовом сердечнике, через который подмешивается сигнал с левой стороны на TV-OUT (гнездо сверху). Это часть питается +12 вольт (земля — на корпус).

В левой части с обратной стороны находится чип 2259 JRC, который питается +5V, преобразует сигналы V-IN и A-IN в «эфирный» формат и отправляет его на подмес на правую сторону. Белая стрелка — изменение частоты подмешиваемого канала, розовая стрелка — переключение ТВ-системы: PAL B/G или PAL D/K.

С обратной стороны:

Нутро 2

Здесь левая часть — антенный активный усилитель с питанием 12 вольт, правая часть — преобразователь (RF-modulator на чипе 2259 JRC). N/A — это «не используется».

Как всё это счастье можно корыстно попользовать в неприличных целях?

Вот здесь [http://forum.cxem.net/index.php?s=b38e36a80e29a11b26316517a5a35996&showtopic=122997&st=60] человек подаёт на вход этого девайса видеосигнал от дверного видеоглазка и смотрит картинку на телевизоре на одном из каналов (не нужно покупать отдельный монитор в коридор).

Вот здесь [http://forum.cxem.net/index.php?s=b38e36a80e29a11b26316517a5a35996&showtopic=122997&st=20] народ делает беспроводную трансляцию с видика на удалённые телевизоры через ДМВ-антенны.

А вот как можно запросто использовать отдельно активный антенный усилитель:

Схема 1

Подаём только 12 вольт на первый слева контакт (землю — на корпус). Также нужно замкнуть контакты, обозначенные оранжевой и циановой стрелками (чтобы отключить ферритовый сумматор [обведён зелёным овалом], чтобы он не затухлял сигнал). Усё, сигнал дико (на 8 дб) усилен…

Чисто для пущего познания:

• Розовая стрелка указывает на точку подмеса сигнала справа, с 2259 JRC.
• Зелёный овал обводит ферритовый сумматор-трансформатор (на нём существенные потери уровня сигнала, наверное около 8 дб, для чего и добавлен усилитель).
• Сразу от циановой стрелки вверх — TV-OUT.
• Красным овалом обведён транзистор 2sc2570 (n-p-n, высокочастотный до 5 ГГц, малошумящий 1.5-3.0 дб, усиление 8 дб), база у него в самом низу (на эту базу через конденсатор снизу подаётся TV-IN), в центре эмиттер, вверху коллектор (на который подаётся 12 вольт через резистор, так чтобы на переходе коллектор-эмиттер было 10 вольт, как нужно по даташиту на этот транзистор), далее с коллектора вверх уходит сигнал через сумматор на TV-OUT.

Вот некая схема антенного усилителя на 2sc2570 (но обычно на этом транзисторе не делают, т.к. есть транзисторы  значительно лучше для таких усилителей, например, T67, V3, 415, BFG67, BFR91A):

Схема 2

——————— уф, усё ———————
