Звуковой сигнализатор, дублирующий включение задней передачи автомобиля

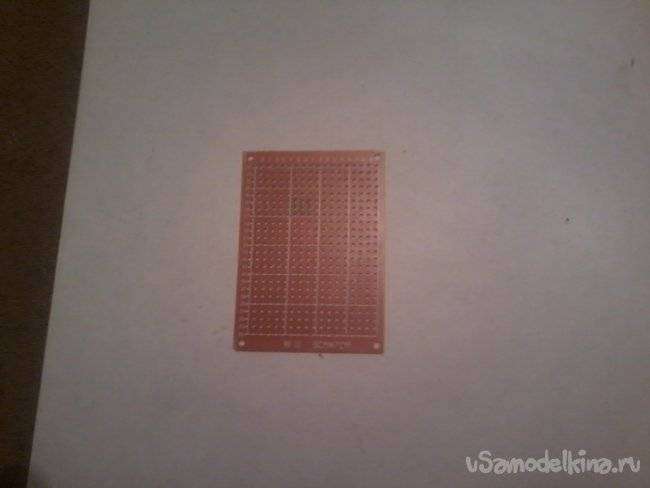

shtampnm.pngViktor960Электроника / АвтосамоделкиДобавлено 10 комментариев Здравствуйте Самоделкины! Сделал очередную самоделку, которая может быть полезна водителям грузовых машин. Это звуковой сигнализатор, который начинает работать при включении передачи заднего хода, предупреждая об опасности пешеходов, находящихся в этот момент сзади автомобиля. Он излучает прерывистые звуковые сигналы. Схема устройства показана на фото.1578332973_foto2376.jpgДля сборки нам потребуются следующие материалы и инструменты.Материалы: транзисторы МП39 — МП42 -3 шт, МП37Б или КТ312 – 1шт, МП26Б- 1шт, резисторы МЛТ-0,5вт 1ком-2 шт, 39 ком-2шт, 510 ом-1шт, 180 ом-1шт, переменный подстроечный резистор -10ком-1шт, диод Д 9 В -1шт, вместо него можно применить любой аналогичный , например –Д 223, электролитические конденсаторы 30 мкф* 16 в -2 шт, реле на 12в любое, можно автомобильное-1шт, телефонный капсюль ТА-56М или малогабаритную динамическую головку 0,1ГД-17, 0,5ГД-30-1шт, китайскую монтажную плату размером 5*7см-1шт, монтажные провода для пайки.Инструменты: Паяльные принадлежности — паяльник, пинцет, припой ,кусачки, пассатижи, отвертка, блок питания, мультиметр.обираем следующим образом .Шаг-1. Проверяем все радиодетали на работоспособность мультиметром. На монтажной плате спаиваем всю схему устройства, и проверяем правильность сборки.

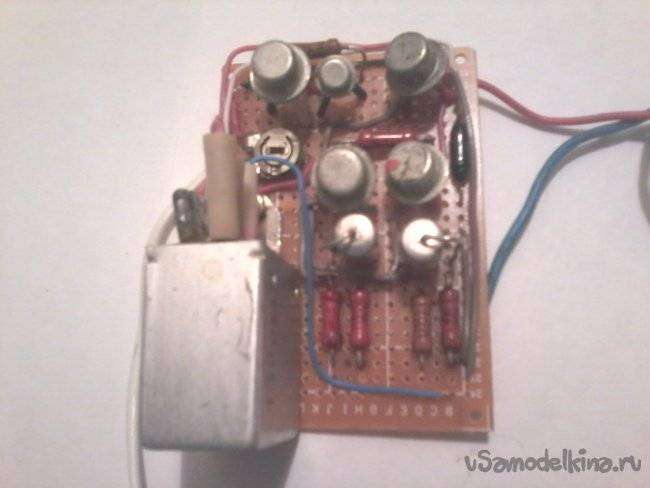

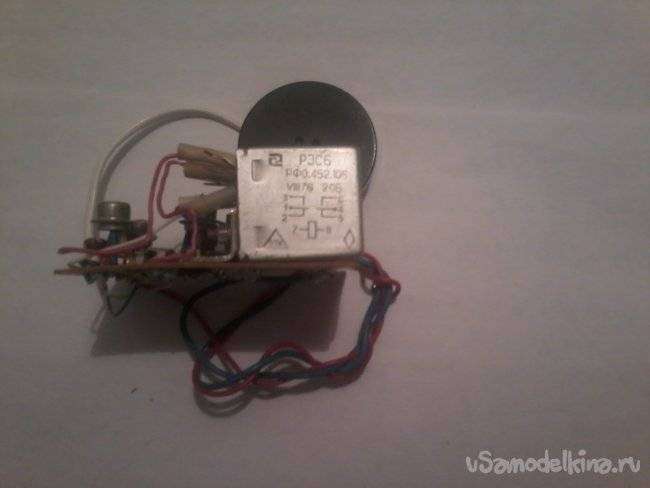

Шаг-2. Временно отключаем верхний по схеме вывод резистора R5 от питания «минус 12в», и настраиваем электронный переключатель на транзисторах V1-V3. Путем подбора емкости конденсаторов С 1 и С 2 добиваемся нужной нам частоты переключения реле.Шаг-3. Теперь настраиваем работу звукового генератора, отключив при этом питание электронного переключателя. Подаем питание 12в «минус» на верхний вывод R5, а «плюс 12в» — на нижний по схеме вывод R6. При помощи резистора R6 устанавливаем режим устойчивой генерации. Параллельно динамической головки ВА 1 для смягчения тембра можно подключить конденсатор на 0,047мкф. Шаг-4. Теперь подключив все, согласно нашей схеме проверяем работу всего устройства.При подаче питания на схему, сигнализатор излучает прерывистый звуковой сигнал. Это означает, что все собрано правильно. Теперь можно поместить устройство в подходящий корпус и установить в автомобиль. Установить сигнализатор можно рядом с фонарями заднего хода, подав плюс питания от лампочки фонаря, а минус взять с корпуса автомобиля. А динамик, или телефон установить внутри заднего бампера, снаружи машины. Вот и все, устройство готовоА нужно оно вам, или нет, решать вам. Желаю всем вам, друзья успехов в вашем творчестве. Давайте и дальше будем продвигать наш сайт « У Самоделкина», лично мне нравится на нем работать! До новых встреч. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. Раздел: АвтомобилистуСигнализаторы для автомобиля своими руками.1393089643_tekstury-fon-oboi-kreativ-tekstura-1920x1200.jpgСигнализаторы для автомобиля своими рукамиСигнализатор открытых дверей.Основа схемы представляет собой простейший мультивибратор, собранный на транзисторах VT1 и VT2. Транзистор VT3 — усилительный каскад, нагрузкой которого является излучатель BF1, сопротивление которого может лежать в пределах от 50 до 1600 Ом. Напряжение для питания сигнализатора берется с диодного моста, который подключен к лампе освещения салона автомобиля. Схема сигнализатора изображена на рисунке 1.Сигнализатор открытых дверейСигнализатор движения автомобиля задним ходом.Произведя небольшую доработку вышеописанной схемы, т.е. заменить транзистор VT3 КТ315Б на КТ603Б, и вместо головки излучателя BF1 поставить небольшой динамик ВА1, это устройство вполне может служить в качестве сигнализатора движения автомобиля задним ходом. Габариты схемы позволяют смонтировать устройство в любой компактной пластиковой коробочке. Например, подойдет футляр мыльницы, или что-то подобное, и закрепить ее в районе заднего бампера около фонарей, подключив два провода: один к центральному контакту лампы заднего хода, это белый фонарь в блоке, а второй прикрутить на корпус автомобиля, это будет минусовой провод. Схема доработки изображена на рисунке 2.Громкости звука оказывается вполне достаточно, чтобы привлечь внимание пешеходов, его хорошо слышно на удалении от автомобиля до 15…20 метров.Сигнализатор работы поворотников.Зачастую можно видеть на дорогах, когда не внимательный водитель при неисправном возвратном устройстве переключателя после совершения маневра забывает выключить сигнал поворота, и продолжает ехать с мигающими сигналами пока не опомнится, или не начнет совершать следующий маневр. Естественно, такая ситуация не только вводит в заблуждение остальных водителей, но и может привести к более серьезным последствиям. Избавиться от такой невнимательности поможет простое устройство, издающее звуковой сигнал при включении поворота в любую сторону. Схема представлена на следующем рисунке.Сигнализатор работы поворотниковНа микросхеме DD1 собран обычный генератор звуковой частоты, седьмая ножка которой подключается к любой точке кузова автомобиля, т.е. к массе, а входа, обозначенные на схеме точками “а” и “б”, идут в рулевую колонку к переключателю сигналов поворота. Обмотка излучателя BF1 имеет сопротивление не меньше 1600 Ом, чтобы не создавать чрезмерную нагрузку на выходной логический элемент DD1.2.Сигнализатор движения задним ходом. (Вариант 2)Рассмотрим еще один вариант сигнализатора движения автомобиля задним ходом (схема ниже).Сигнализатор движения задним ходом_вариант2Сигнализатор Задний ход*********************<tabltd>

<

</tabltd> —>

Чтобы смастерить сигнализатор заднего хода потребуется:

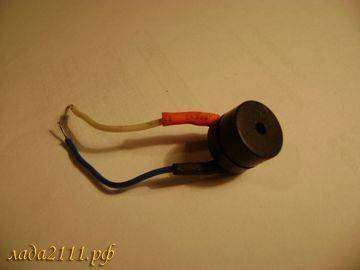

  1. Звуковой повторитель указателя поворотов.
  2. Реле указателя поворотов РАЛД.07.3747 (аналог 495.3747).
  3. Паяльник, провода и прочая мелочь.

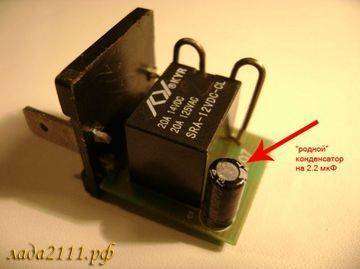

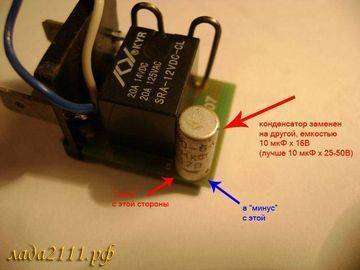

Сначала нужно доработать реле поворотов

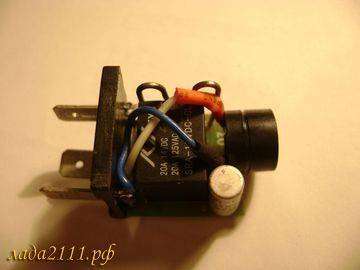

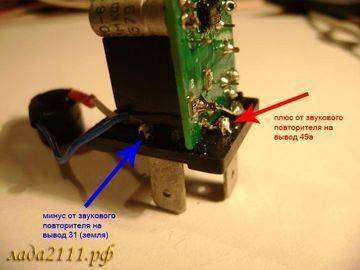

Затем припаиваем зуммер к реле, соблюдая полярность. Проверяем получившийся звуковой сигнализатор заднего хода, подключив +12В к выводу 49, а минус на вывод 31 (выход 49а остается неиспользуемым). Если все правильно сделано, тогда мы должны услышать пищание с определенной периодичностью.

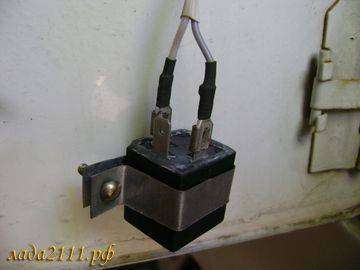

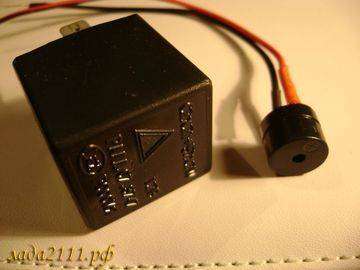

Делаем отверстие в крышке реле и располагаем в нем зуммер заднего хода. Конструкцию герметизируем.

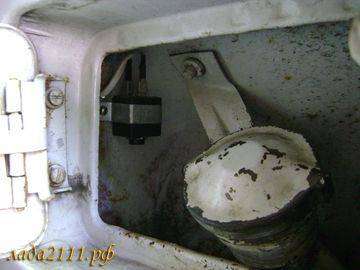

Осталось установить звуковой сигнал заднего хода, расположить который можно рядом с задними фонарями, внутри бампера или в нише лючка бензобака. «Плюс» можно взять с зеленого провода (задний ход), массу с любого болта в багажнике.

Зуммер заднего хода будет полезен тем, кому приходится часто парковаться в оживленных местах города. Вместе с этим рекомендуется установить парктроник.
