Что измеряет прибор омметр

Приборы для измерения сопротивления

Стоит открыть любой учебник по электротехнике и сразу выясняется, что практически все электротехнические величины названы в честь великих физиков прошлого: Вольт, Ампер, Генри, Ом, Фарада, Тесла, Герц. Конечно, обидно, что российских физиков в этом списке нет.

Немецкий физик Георг Ом первый ввёл понятие сопротивления. В его честь единицу измерения сопротивления стали называть «Ом». Эта величина изображается греческой буквой омега – Ω.

Раньше радиоэлементы так и назывались «сопротивление» и лишь много позже в обиход вошло слово резистор. До введения маркировки с помощью цветных полосок все необходимые данные наносились непосредственно на корпус резистора. В технической литературе можно встретить такие обозначения: килоом и мегаом, что означает соответственно тысяча ом и миллион ом. На принципиальных схемах рядом с обозначением резистора можно встерить надписи: 4К7 – четыре и семь килоома (4,7 кОм) или 1М2 – один и два мегаома (1,2 МОм). На зарубежных схемах «Ом» пишется как «Ohm».

Для измерения сопротивлений используется прибор, который называется Омметр. Приборы, измеряющие только сопротивление, в радиолюбительской практике обычно не используются. Такие высокоточные приборы применяются на заводах выпускающих резисторы для определения номинала с определённой погрешностью или в научно-исследовательских лабораториях.

Зато все знают такое понятие как тестер или мультиметр. Такие приборы объединяют в себе вольтметр, амперметр и омметр + ещё функционал дополняется возможностью проверки диодов или же измерения температуры. Всё зависит от стоимости и исполнения прибора. Мультиметры бывают стрелочные и цифровые. Каждый из них имеет свои особенности, достоинства и недостатки.

На принципиальных схемах омметр обозначается следующим условным графическим обозначением.

Стоит понимать, что так обозначается прибор целиком. В реальности же омметр также собран из достаточно большого количества радиодеталей, и его принципиальная схема включает в себя немалое количество элементов. Данное условное обозначение применяется в основном для того, чтобы показать, на каком участке схемы и каким прибором необходимо проводить измерение. Вот пример.

Здесь на схеме показано, как нужно замерять сопротивление звуковой катушки динамика. Из схемы видно, что кроме омметра (измерительного прибора) и самого динамика ничего не нужно.

Как уже говорилось, омметр, как правило, входит в состав мультиметра. Исключение составляют только узкоспециализированные и высокоточные приборы для измерения сопротивления. Они стоят довольно дорого и их могут позволить себе только крупные фирмы и исследовательские лаборатории.

Омметр в составе тестера-мультиметра используется как вспомогательный. Прежде всего, им можно проверять исправность транзисторов и диодов, а при небольшом навыке стабилитронов и тиристоров. Омметр незаменим при поиске самых главных неисправностей электронных схем:

• Короткое замыкание, где его быть не должно.

• Обрыв там, где должна быть замкнутая цепь.

Конечно, омметром проверяются обмотки трансформаторов, электродвигателей. Несложно проверить электролитические конденсаторы большой ёмкости, но только на исправность. На утечку проверить электролит не удастся.

О стрелочных измерительных приборах…

Стрелочные приборы в настоящее время применяются редко ввиду большой погрешности, ограниченной функциональности и необходимости расчёта результатов показаний. Кроме того, стрелочные приборы время от времени требуют калибровки.

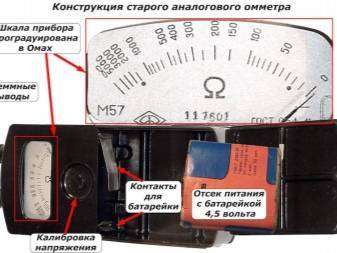

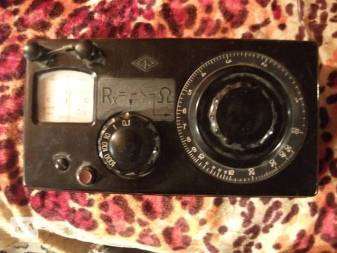

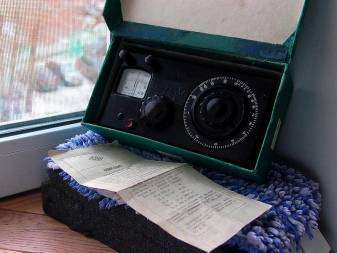

Стоит отметить, что стрелочные омметры устроены проще своих цифровых собратьев. Ранее, ещё до широкого распространения цифровых мультиметров, в ходу у радиолюбителей были так называемые авометры. Авометр – это стрелочный многофункциональный прибор, который в одном корпусе объединяет три прибора для измерения основных электрических величин: амперметр – измеряет силу тока, вольтметр – измеряет напряжение и омметр – измеряет сопротивление. Как видим, название авометра происходит от названий тех приборов, которые входят в его состав.

Стоит отметить, что для стрелочных приборов, таких как амперметр и вольтметр не нужен источник питания (батарейка), а омметр обязательно требует наличие батареи питания.

Дело тут в том, что стрелочные приборы амперметр и вольтметр измеряют такие величины, как ток и напряжение на рабочих, включенных приборах. И именно поэтому им не нужен свой собственный источник питания, так как энергию для отклонения указательной стрелки они получают от участка схемы, на котором проводится замер электрических величин.

С омметром другая история. Омметр замеряет сопротивление. Но замерить сопротивление участка цепи, которое находиться под рабочим напряжением нельзя. Можно лишь замерить ток и напряжение на участке цепи и с помощью закона ома вычислить сопротивление этого участка. Думаю, с этим понятно.

Поэтому омметр используют лишь в тех случаях, когда нужно измерить сопротивление участка цепи или радиодетали при выключенном рабочем электропитании. А для того, чтобы определить сопротивление какого-либо участка цепи или радиодетали, нужно пропустить через него пусть и небольшой ток, которого достаточно для отклонения стрелки стрелочного прибора. Именно поэтому стрелочные вольтметры и амперметры могут работать и без батареи питания, но вот даже стрелочный омметр без батарейки работать не будет.

К недостаткам стрелочных приборов можно отнести достаточно большие габариты, необходимости калибровки, трудоёмкость при считывании показаний. Но, несмотря на это, и у стрелочных приборов есть свои преимущества.

Преимущество стрелочных приборов.

Что можно сказать в пользу стрелочных измерительных приборов? А вот что. Как уже говорилось, стрелочный амперметр и вольтметр не нуждаются в источнике питания. Об этом весомом преимуществе вспоминаешь регулярно, когда в цифровом мультиметре наглухо садится батарейка

Современный мультиметр в обязательном порядке требует наличия батареи питания. Она нужна для того, чтобы питать микросхемы контроллера и дисплея, на котором отображаются результаты измерений.

В пользу стрелочных приборов можно отнести и то, что они имеют достаточно простое устройство. Это напрямую сказывается на ремонтопригодности таких приборов. Восстановить работу стрелочного прибора порой не так уж и сложно и дорого, в то время как восстановить современный цифровой мультиметр иногда просто невозможно.

Взглянем на внутренности цифрового мультиметра.

Прибор питается от батарейки типа «Крона» напряжением 9 вольт. Её, предохранитель и контроллер прибора видно при снятой задней стенке. Также видны контактные участки многопозиционного переключателя и другие элементы схемы.

Рассмотрим основные практические измерения с помощью популярного прибора DT-830B. Прибор представляет собой компактный универсальный мультиметр, позволяющий измерять постоянное и переменное напряжение, силу тока и сопротивление. Кроме того на панели прибора есть специальный разъём для проверки коэффициента усиления h_21Э (hFE) маломощных транзисторов.

Практическая работа с мультиметром DT-830B.

Прежде чем приступать к работе следует твёрдо запомнить одно правило. Независимо от того, что вы собираетесь мерить: ток, напряжение или сопротивление всегда необходимо начинать с максимального предела и поэтапно переходить на более низкие пределы измерения.

Пределы измерения омметра выглядят вот так.

На панели мультиметра DT-830B они ограничены зелёной линией. Прибор имеет 5 пределов измерений:

• 200 — на этом пределе измеряются сопротивления величиной до 200 Ом;

• 2000 — на этом пределе измеряются сопротивления до 2 килоом (2 кОм = 2000 Ом);

• 20k — на этом пределе измеряются сопротивления, величина которых не превышает 20 килоом (20 кОм = 20 000 Ом);

• 200k — предел для измерения сопротивлений до 200 килоом (200 кОм = 200 000 Ом);

• Ну, и наконец, 2000k — предел для измерения сопротивлений до 2 мегаом.

Если вы запутались в килоомах и мегаомах, и не знаете как определить, сколько это будет в омах, то добро пожаловать сюда. Там подробно рассказано о сокращённой записи численных величин.

Когда в режиме измерения сопротивления оба щупа разомкнуты, на индикаторе в старшем разряде высвечивается цифра 1, что означает бесконечно большое сопротивление.

А при замкнутых накоротко щупах на индикаторе высвечиваются три нуля. Это значить, что измерительная цепь коротко замкнута. Иногда самая правая цифра может быть 1 или 2 (на дисплее типа вот так 001 или 002). Это величина погрешности самого прибора. Она настолько незначительна, что ей можно пренебречь.

У профессиональных мультиметров, например В-38, которые используются в лабораториях, имеется потенциометр калибровки, с помощью которого можно установить > 0 < — т.е. откалибровать прибор. Пределы измерения у приборов такого типа выбираются автоматически.

При любых измерениях касаться руками неизолированных частей щупов очень не рекомендуется. При отсутствии опыта не проводите измерения на аппаратуре находящейся под напряжением питания – это касается замера токов и напряжений.

Для практики измерим сопротивление постоянного резистора, номинал которого заранее известен. Он нанесён на корпус резистора. Все измерения производятся с помощью зажимов типа «крокодил» то есть пальцы рук ни к чему не прикасаются. При этом сопротивление человеческого тела не может зашунтировать измерительную цепь и искажать результаты измерений.

На снимке видно показания прибора: 690 Ом. Номинал данного резистора 680 Ом, то есть погрешность для данного резистора составляет чуть более одного процента.

Более подробно о том, как проводить замер сопротивления можно узнать из статьи измерение сопротивления цифровым мультиметром.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

• Что такое децибел?

• Как устроен осциллограф?

Зачастую чтобы найти сгоревшую деталь в схеме или обрыв проводника, требуется как минимум «прозвонка» отдельных цепей и их элементов. Эта задача неразрешима без омметра. Наряду с вольтметром и амперметром (в составе мультиметра) он вносит свою посильную помощь в работу мастера.

Когда изобрели омметр?

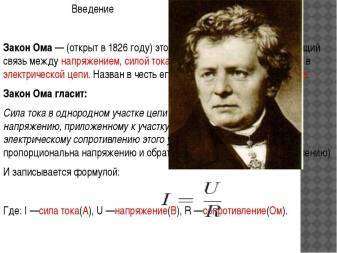

До изобретения омметра делались небезуспешные попытки создать чувствительный к малым токам гальванометр. Основоположником теории, лёгшей в основу принципа действия современного омметра, стал Георг Ом. Он подключил стрелочный гальванометр к батарее последовательно через резистор, имеющий конечное сопротивление R, и выяснил, что сила тока линейно зависит не только от напряжения батареи, но и от величины сопротивления, которое этот ток преодолевает. Закон Ома, открытый учёным в 1826 году – основа электробезопасности и работы омметров.

Впоследствии работа омметра была доработана другим физиком-изобретателем – Чарльзом Уитстоном. Тот включил гальванометр в диагональ резисторного моста. Дополнительные резисторы равны по значениям Ra и Rb. Ток, проходящий по гальванометру – нулевой, если измеряемое (Rx) и «шаблонное» (Rs) сопротивления равны. В 1843 году Уитстон опубликовал свою статью об этих опытах. С тех пор омметр стал полноценным измерительным прибором.

Назвать изобретателя вольтметра так и не удалось бы. Идея эта основана на законе Ома. С десяток учёных в XIX-XX вв. приложили усилия к модернизации аналогового омметра – вклад каждого из них бесценен.

Сегодня любой человек, хорошо знакомый с физикой и электрикой, строит аналоговый омметр на базе стрелочного миллиамперметра. Килоомметр строится на базе микроамперметра или милливольтметра, а мегаомметр – на базе вольтметра, гига- и тераомметр – на базе килоомметра. Недостаток омметров, измеряющих сопротивление от долей ома до одного килоома – существенное потребление тока батарейки в 1-3 ампера в час (время, в течение которого щупы замкнуты накоротко). Это вынуждает пользователя применять аккумулятор. Для правильной градуировки прибора по омической шкале в цепь включается калибровочный переменный резистор.

Характеристики и устройство

Омметр включает в себя:

• стрелочный гальванометр;
• источник стабилизированного питания (в простейшем случае – аккумулятор);
• магазин сопротивлений, переключаемый на нужное с помощью многопозиционного переключателя;
• шунт (для измерения сопротивления менее 1 Ом);
• переменный резистор, настраивающий «ноль» перед началом измерений;
• разъёмы для коннекторов, к которым присоединены провода с шупами на другом конце;
• выключатель питания батарейки во избежание случайного соприкасания щупов и утечки её заряда.

Калибровочных резисторов может быть два – один подстраивает ноль грубо (быстро), другой – в десятки раз более точно. Калибровка нужна, так как со временем аккумулятор разряжается, понижая своё напряжение на выходе под нагрузкой (замкнутые накоротко или измеряемые эквивалентным сопротивлением щупы). Она занимает 1-3 секунды. Вся сборка помещена в ударопрочный корпус. Для удобства снятия показаний гальванометр чаще всего монтируют в корпусе в «лежачем» или «полулежащем» положении.

Важнейшими характеристиками омметра считаются:

• точность (класс точности);
• напряжение (ЭДС) питания батарейки или аккумулятора;
• габариты и вес (носить с собой омметр, не помещающийся в кармане, неудобно);
• ударо- и виброзащищённость (предусмотрены амортизирующие вставки из резины).

Из последнего следует, что бросать и трясти прибор нельзя. Стрелочный гальваномер имеет измерительную головку, уязвимую к виброударным воздействиям. При сильном ударе у стрелки может сломаться противовес – балансир, без которого её конец задевал бы за шкалу. В ряде случаев повреждается и возвратная пружина – плоская упругая спираль, возвращающая стрелку на нулевое деление после размыкания замеряющей цепи.

Принцип работы

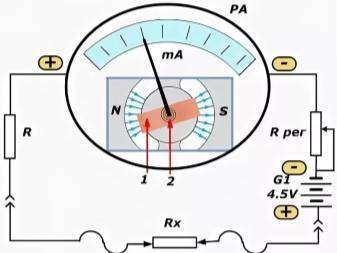

Принцип действия прибора для измерения сопротивления заключается в следующем. В схему подключения цепи гальванометра включён переменный резистор и батарейка (или аккумулятор). По закону Ома малое сопротивление и большой ток уравновешены, и наоборот. Нулевое значение омметра находится не слева, как у вольтметра или амперметра, а справа. Шкала проградуирована «задом наперёд». Деления шкалы расположены таким образом, что визуальное расстояние на шкале для одного и того же интервала сопротивлений снижается. Например, делания располагаются справа налево в следующей последовательности: 0, 1, 2, 5, 10, 20, 50, 100, 500 Ом, 1 кОм, 5, 25, 200 кОм и «бесконечность». Последний символ – крайнее левое положение стрелки.

При замкнутых щупах (включение цепи) резистор крутят до тех пор, пока стрелка прибора не остановится на условном нуле омметра. Это снизит потребление тока прибором до значений миллиамперметра, измеряющего ток короткого замыкания в маломощных цепях. Теперь можно измерить искомое сопротивление.

Классификация

По диапазону сопротивлений омметры подразделяются на:

• микроомметры – измерение сопротивления до 1 мОм;

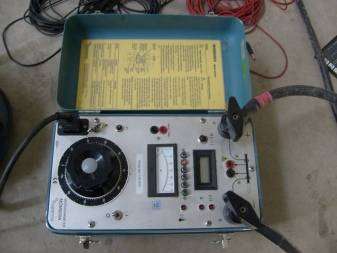

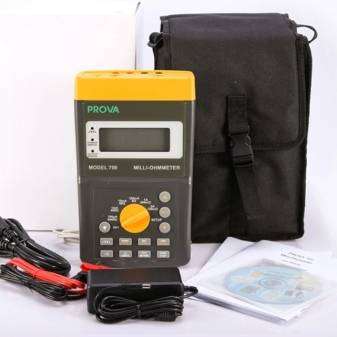

• Милли омметры – до 1 Ом – применяются для оценки шунтов;

• Омметры – до 1 кОм – применяют для позванивания линий, обмоток, электро спиралей, диодов, транзисторов и других элементов;

• Мегомметры – до 1 ГОм;

• Гигрометры – до 1 ТОм, используются для оценки исправности изоляции и других не теплопроводящих сред.

Тераомметры применяются уже для оценки среды, разделяющей сильно удалённые друг от друга проводники. Условно сопротивление диэлектрика стремится к бесконечности. Сопротивление вакуума уже является таковым.

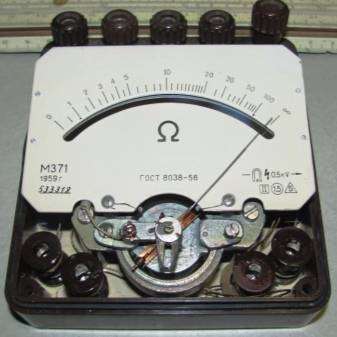

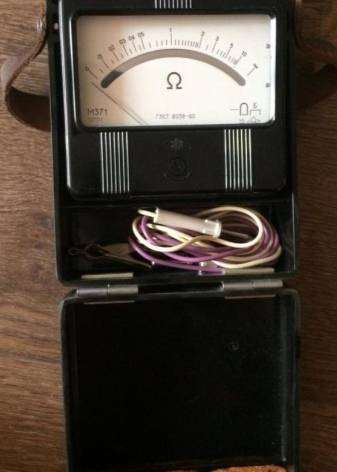

Не все омметры питаются от 1,5-9 вольт. Некоторые, к примеру, М-371, используют внешнее стабилизированное питание на 120 В. Существуют и иные особенности – например, вращающаяся шкала и неподвижный маркер-стрелка у омметра М-416. На все современные омметры действует ГОСТ 8.409-81, обновленный 1 июня 2019 года. По варианту исполнения это переносные и настольные (стационарные) устройства. Они отличаются габаритами. Например, профессиональный высокоточный омметр для электро испытательных лабораторий весь срок службы проработает в одном помещении. Примером здесь является щитовой прибор. А мобильный мультиметре можно носить с собой в кармане. Узкоспециализированные омметры классифицируют особо.

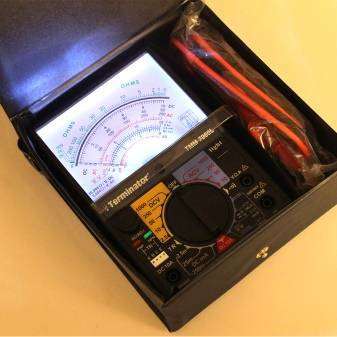

Аналоговый

Это всем известный стрелочный мультиметр. Он обладает стрелочным интерфейсом. Может быть усложнён – при замерах прибор конвертирует полученное значение сопротивления в напряжение, по закону Ома прямо пропорциональное ему. Выполнение этой стадии возложено на специальный узел в схеме омметра – операционный усилитель. В итоге на шкале омметра указывается искомое значение сопротивления.

Магнитоэлектрический

Такой омметр основан на магнитоэлектрической системе. Его основа – магнитоэлектрический измеритель. Он включается последовательно в цепь, сопротивление которой измеряется в данный момент. Интервал измеряемых значений – от 100 Ом до 10 МОм. В них измеряемое сопротивление и источник питания включены последовательно. Для запитывания всей цепи достаточно батарейки на 1,2-9 Вт. При использовании магнитоэлектрического измерителя в качестве мегаомметра может потребоваться напряжение до 120 В. Если же измеряемое сопротивление составляет всего до нескольких Ом, то резистор подключается параллельно, а не последовательно. Напряжение на омметре упадёт. Показанное значение и будет искомым сопротивлением. Недостаток – быстрый разряд батарейки.

Логометрический

Основа такого омметра – магнитоэлектрический логометр. Система построения – та же, что и у предыдущего типа. Диапазон измерений – 1-1000 МОм. Логометры работают на базе вычислений соотносящихся друг с другом сопротивлений. Результат такой работы – поиск оптимального (необязательно среднего) значения. Оно, в свою очередь, и указывается на шкале прибора. В качестве источника постоянного тока используется не батарейка, а ручной генератор.

Наименования и обозначения

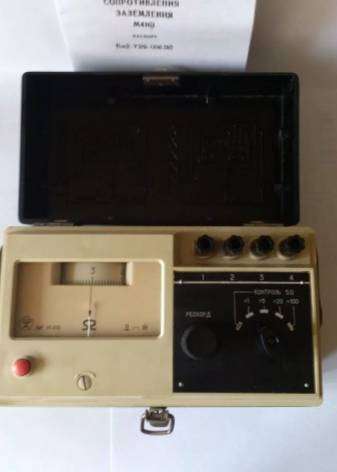

Кроме наименований по измеряемому диапазону сопротивлений (от микро-до тера омметра), в общую классификацию также выделен измеритель сопротивления заземления. Также омметры маркируются по системе, на которой они основаны.

• Мхх – магнитоэлектрические омметры.

Разомкнутые щупы – это разрыв питания цепи прибора, в который включается резистор с измеряемым сопротивлением. Если речь идёт о сопротивлении от десятков кОм и выше – касаться руками выводов резистора (и контактов щупов) нельзя. Кожа человека хоть и имеет достаточно большое сопротивление, не изолирует внутренние органы и ткани человека, содержащие электролиты (соли, кислоты), в разной мере проводящие ток. Это вносит большую погрешность в измеряемое сопротивление. Если руки смочить, то сопротивление тела человека станет ещё меньше.

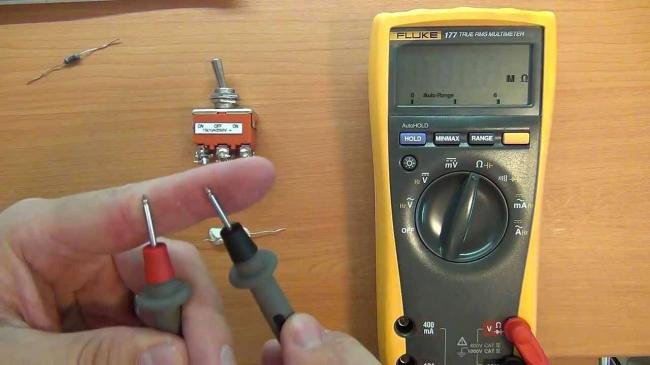

Омметр должен быть включён и откалиброван. Возьмите резистор за его основную часть и приложите его выводы к щупам, не касаясь их. Если вы замеряете сопротивление в уже готовой схеме – отключите на этом устройстве питание.

Напряжение батарейки (или аккумулятора), установленной в омметре, суммируется с напряжением, падающим на измеряемом резисторе работающего устройства – по закону сложения напряжений при последовательном соединении элементов. В результате прибор «шкалит» в ту или иную сторону, и вменяемого замера вы не получите. При напряжении в десятки вольт, гасимом на замеряемом сопротивлении, стрелка может быть с силой отброшена в любой из концов шкалы. Это может сломать как саму стрелку, так и её пружину с балансиром.

Если схема устройства сложна – в ней присутствуют электронные компоненты, содержащие диоды, транзисторы и микросхемы, то необходимо выпаять резистор, годность которого проверяется. Дело в том, что полупроводники, из которых выполнены все эти элементы, при пропускании тока в одну из сторон также имеют конечное сопротивление до десятков Ом. Руководствуйтесь принципиальной схемой ремонтируемого устройства. Здесь требуются хорошие знания по физике, электро- и схемотехнике, без которых вас не допустят к ремонту электроники.

В цифровых омметрах (мультиметрах) есть схема электронной защиты и предохранитель, защищающие прибор от воздействия опасного напряжения. Повредить такой омметр можно лишь с помощью напряжения в сотни и тысячи вольт, «пробивающего» микроконтроллер прибора. После такого воздействия мультиметра восстановлению не подлежит. Обязательно отключите питание устройства, на котором оценивается состояние резистора, катушки или обмотки двигателя.

О том, как правильно пользоваться омметром, смотрите в следующем видео.

А Вы знаете,  как работает омметр?

Омметр

Омметры – это электрические устройства, используемые для измерения сопротивления данного проводника. Этот измерительный прибор работает на основе закона Ома, который применяется к электрическим схемам. Согласно этому закону ток (I), который течет между двумя точками в проводнике, прямо пропорционален напряжению (V) или разности потенциалов между двумя точками. Он также обратно пропорционален сопротивлению (R) между ними. Следовательно, математически V = IR. Существуют так же такие устройства как мегаомметры, которые используются, чтобы измерить сопротивление изоляции в электрических цепях, которые не находятся под напряжением.

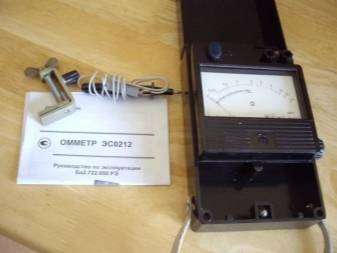

Одно из таких устройств – это мегаомметр ЭС0202/2Г

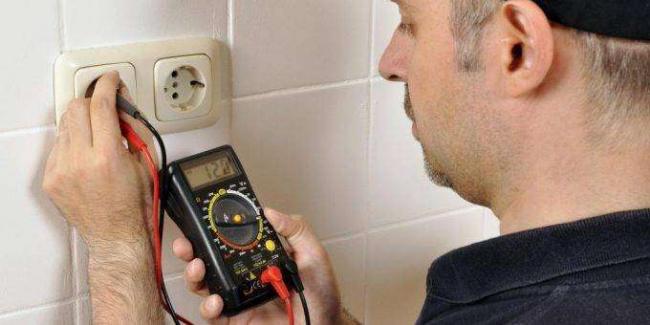

Чтобы измерить сопротивление данного проводника, красный и черный выводы омметра подключены соответственно к положительным и отрицательным выводам проводника. Сопротивление провода или цепи указано иглой, скользящей по шкале устройства. Эти метры измеряют сопротивление в Ом, обозначаемое греческой прописной буквой омега или Ω.

Какова правильная работа омметра?

Охметр никогда не должен подключаться к источнику напряжения, так как он может повредить оборудование. Это связано с тем, что устройство уже имеет источник, который подает напряжение для измерения сопротивления данного проводника. Сопротивление измеряется в зависимости от падения напряжения на клеммах проводника. В аналоговом измерителе дальняя левая часть шкалы указывает на бесконечное сопротивление, а крайняя правая сторона обозначает нулевое сопротивление.

Простое аналоговое устройство состоит из батареи, которая является источником напряжения, подключенной к движущемуся счетчику. Переменный резистор также соединен последовательно с этой комбинацией так, чтобы игла точно показывала отклонение в полном масштабе и не превышала знак нулевого сопротивления. Этот резистор также ограничивает ток и корректирует снижение напряжения, вызванное старением батареи. Перед использованием аналоговые омметры должны быть откалиброваны, а цифровые – обычно самокалиброваны.

Как откалибровать омметр для правильной работы?

Для калибровки аналогового счетчика оба провода должны удерживаться вместе. Регулятор регулировки помогает установить переменный резистор. Его необходимо вручную поворачивать так, чтобы игла указывала на нулевое сопротивление; другими словами, теперь игла находится в крайнем правом углу. Этот шаг известен как «обнуление» счетчика, и его следует повторять каждый раз до того, как будет измерено сопротивление любого провода или цепи. В случае цифрового устройства удерживание проводов вместе укажет 0 Ом, что достаточно для его калибровки.

В дополнение к измерению сопротивления, омметры могут использоваться для проверки целостности электрического соединения. Например, если игла опирается на бесконечное сопротивление в крайнем левом углу шкалы, это указывает на отсутствие непрерывности цепи. Это означает, что в цепи есть открытая точка. С другой стороны, если измеренное значение сопротивления равно нулю или намного меньше ожидаемого значения, это означает короткое замыкание в цепи.
