Что такое магнитная клемма заземления?


Цена: GBP 27.85 + пересыл

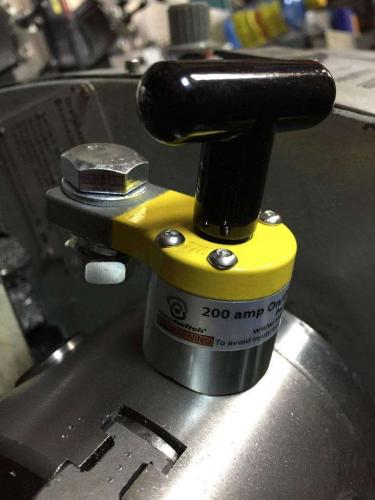

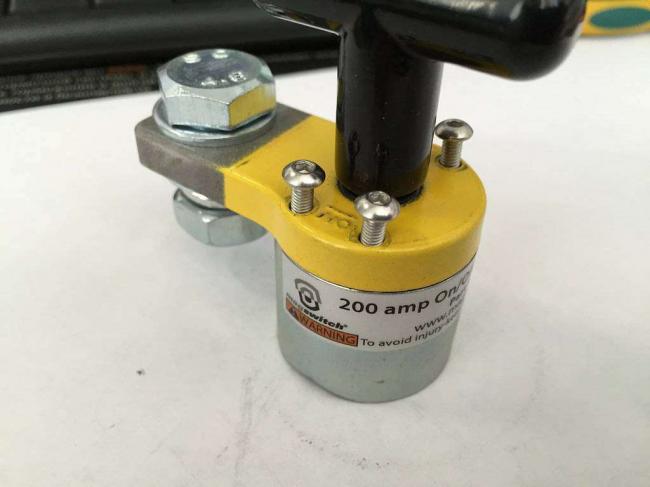

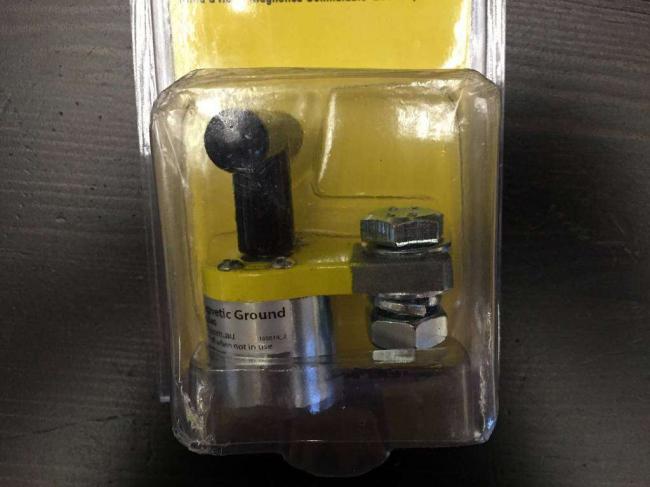

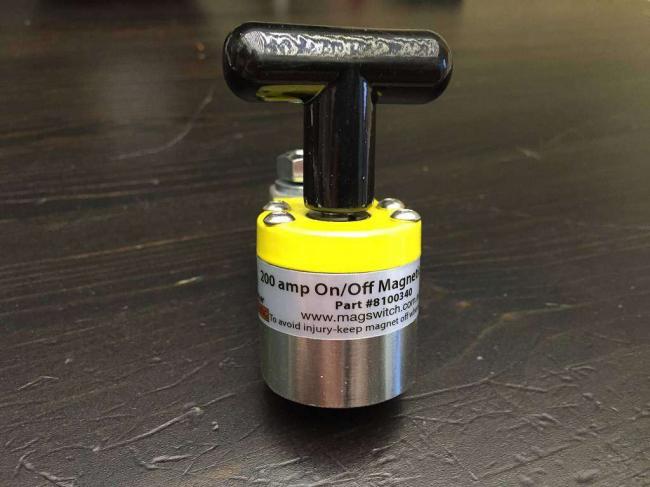

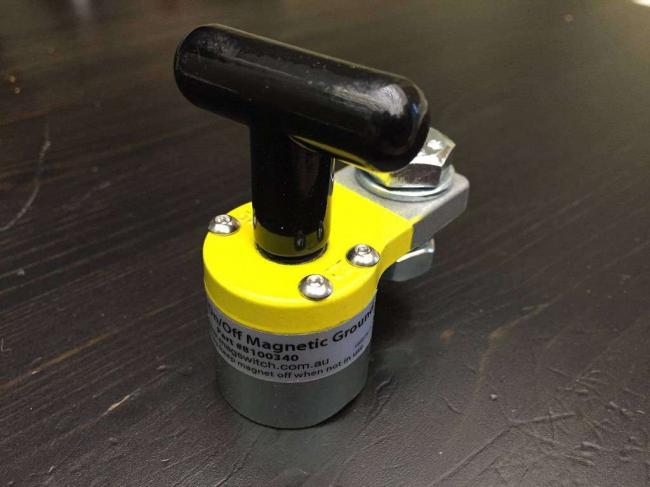

Долго охотился за этой вещью- производитель из Австралии, редко где есть, по некоторым данным устройство сняли с продажи. Брал до каруселей с курсом, ценник был на пределе, сейчас уже сильно бы подумал. Предназначение- быстрое подключение/отключение земляного контакта от сварочного аппарата к детали, дополнительный контакт при сварке. Классическая «прищепка» в некоторых местах монструозна, особенно если деталь маленькая, или наоборот, когда деталь объемная и не имеет краев, за которые можно было бы ее зафиксировать, также хотелось получить дополнительную точку земляного контакта при сварке деталей с зазором- когда дуга до образования мостика между свариваемыми деталями тянется в сторону той, к которой подключена единственная точка земли. Устройство рассчитано на максимальный ток до 200А, в комплекте есть зажимные метизы (болт, гровер, гайка) для подключения к кабелю. У производителя имеются устройства на большие токи, мне 200А достаточно. Принцип действия основан на том, что при повороте ручки внутри поворачивается цилиндрический магнит, полюсы которого располагаются не классически, вдоль оси цилиндра, а поперек, в следствии чего замыкается или размыкается магнитопровод, которым служит основание устройства, оно либо примагничивается к детали, либо нет. Т.е. сверху ручка, поворачивая которую по часовой стрелке на 90 градусов вы закрепляете клемму на детали, против часовой- освобождаете. На круглые трубы необходимо ставить чтобы выемка была соосна трубе, и помнить о том, что не стоит греть клемму свыше 80 гр. — вероятно может потерять свои свойства магнит. Также при переноске и хранении в «не прилепленном» состоянии — рекомендуется отключать, чтобы не получить травмы и не поломать что-то внезапно прилипшее к клемме. Ход ручки плавный, мягкий. Поставляется в блистере, имеется инструкция: Внешний вид:

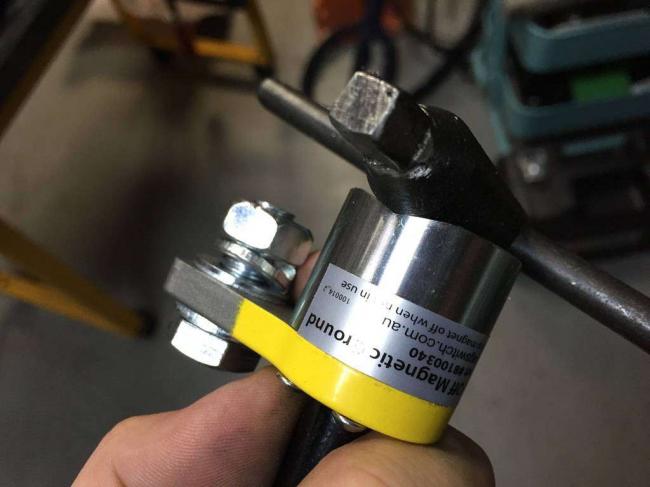

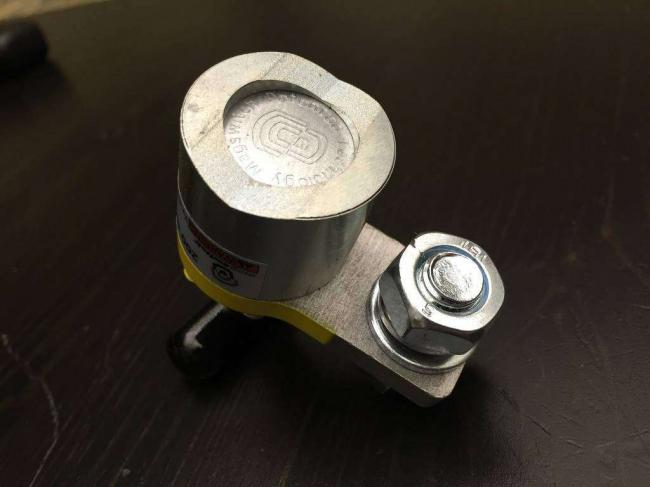

Снизу, виден паз, наличие которого увеличивает площать контакта при закреплении клеммы на круглых трубах

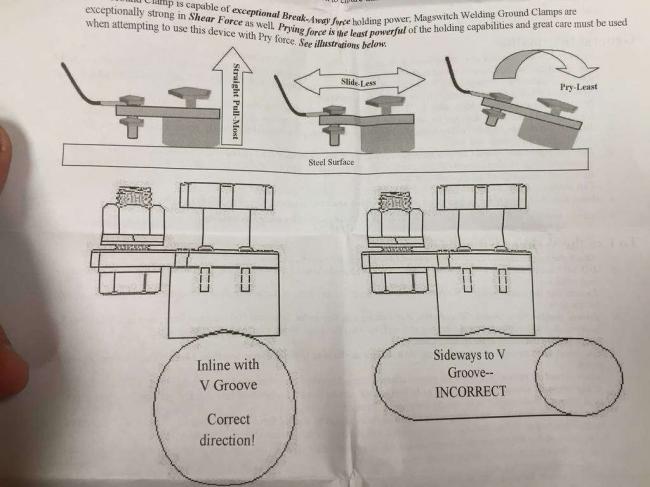

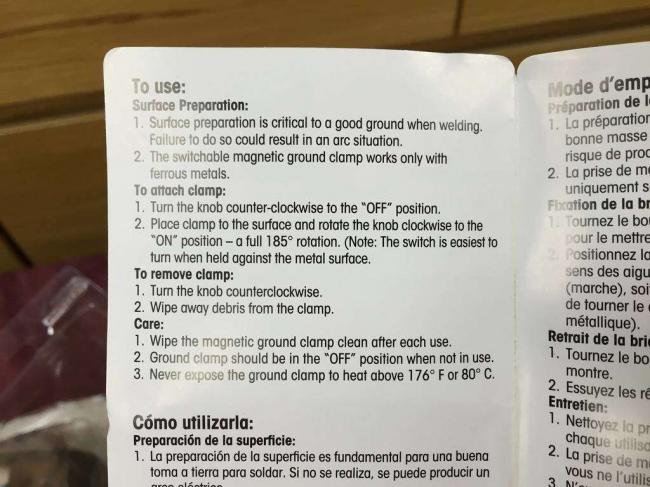

Оригинал инструкции

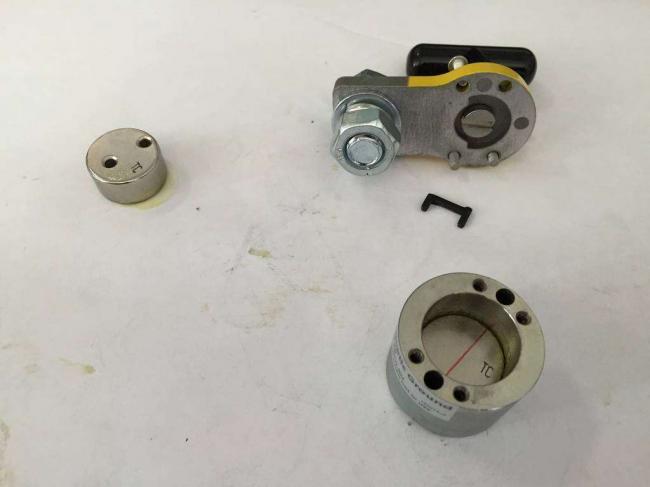

Что внутри, разборкаФиксируется четырьмя болтами:

Верхняя часть Низ с магнитом Низ без магнита — вынуть проблематично, очень сильный Магнит с прокладкой отдельно (прокладка антифрикционная, для уменьшения сцепления с нижней частью) Пробую закрепить на плоском: На круглом:

Пример использования с форума websvarka.ru Держит для своих размеров очень прилично, с плоского и толстого оторвать рукой перпендикулярно плоскости получится, но с хорошим усилием. Очень удобная приспособление для сварочных работ, также можно пользоваться для фиксации, как ограничитель.

На сегодняшний день наиболее перспективными конструкциями сварочных инструментов является магнитная клемма заземления, которая обеспечивает не только надёжное соединение со свариваемым элементом конструкции, но и более высокую площадь электрического контакта.

Конструктивно она выполнена из магнитного контактора и электроконтактной рукоятки, к которой происходит подсоединение электрического сварного кабеля. Для надёжности крепления электрического сварного кабеля в электроконтактной рукоятке устройства расположено винтовое устройство, надёжно закрепляющее рабочую оконечность сварочного кабеля.

Внутри металлического корпуса электроконтактной части этого инструмента расположен мощный постоянный магнит, который осуществляет присоединение устройства к свариваемому элементу конструкции. При этом на отечественном рынке на сегодняшний день присутствует два основных типоразмера зажимного устройства. Одна из них рассчитана на рабочую силу тока в 400 ампер, вторая имеет расчётную силу тока приблизительно в 600 ампер.

И хотя магнитные клеммы заземления имеют существенно большую стоимость, по сравнению с теми, которые применяются на практике на сегодняшний день, но при выполнении сварочных работ повышенной ответственности, таких как сварка трубных заготовок магистральных трубопроводов или сосудов работающих под высоким давлением, применение таких инструментов, вполне оправдано так, как значительно повышает гарантию получения сварочного шва высокого качества.

МДФ-КЛ — лидер среди официальных дистрибьюторов ESAB в Республике Беларусь. Постоянно в наличии на складе в Минске расходные материалы, запасные части для сварочного оборудования ESAB, аксессуары сварщика и много другое. Цены первого импортера!

GoPed 2 комментария Обычно в штатной комплектации сварочных аппаратов крепление массы представлено в виде прищепки.Из личного опыта знаю, что не всегда удобно использовать прищепку. Поэтому предлагаю сделать для вашего сварочного аппарата, такое нужное, простое и удобное приспособление как магнитная масса.Для изготовления нам понадобится всего лишь ненужный динамик.

Изготовление
