Как сделать  бур ТИСЭ своими руками – чертежи, фото, инструкции. Строительство частного дома – дело сложное и затратное в плане сил и средств.

Для ускорения процесса можно воспользоваться несколькими способами, к примеру, обратиться в компанию, которая представит бригаду рабочих, что облегчит строительство и раньше времени опустошит ваш кошелек, или же использовать современные инструменты и технологии, которые дают возможность решить все проблемы и добиться результатов своими руками.

Общие сведения

Главным элементом любой постройки является фундамент. То, каким будет качество основания и характеристики прочности, станет определяющим моментом долговечности сооружения. Благодаря уникальным характеристикам особенно популярно стало свайное поле, но застройщики редко прибегают к этому виду возведения основания, так как это очень дорого. Для облегчения формирования поля из свай применяют такое устройство, как бур ТИСЭ.

Если вы будете иметь устройство, которое в состоянии бурить даже самые проблемные виды почв, у вас будет огромное преимущество. Для тех почв, которые имеют высокий уровень содержания воды, был модифицирован бур для ручных работ, и при его помощи можно эффективно производить заливку фундамента.

По этой причине, если вы собрались делать столбчатый или свайный фундамент, вам следует ознакомиться с тем, как сделать бур ТИСЭ своими руками.

Особенности конструкции

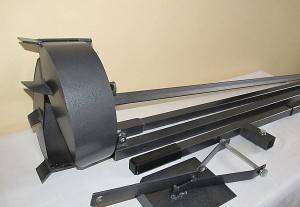

Конструкция устройства ТИСЭ для ручного пользования, которая дает возможность формировать скважины, на самом деле проста. Сюда входят:

• Штанга, у которой есть две соединяющие части. Главная из них дает возможность проводить работы по бурению на небольшой глубине, а дополнительная поможет увеличить скважины для сваи. Секция в длину равна 1,1 метр. Фиксация производится при помощи специальных фиксаторов. Благодаря конструктивным особенностям каждой из частей штанги вы сможете подсоединить механизм вращения.
• Рукоятка, которая помогает осуществлять вращение бура ТИСЭ.
• Накопитель грунта с диаметром 25 см, который обеспечивает рыхление и забор почвы. В накопителя цилиндрическая конфигурация, которая обеспечивает вертикальное формирование шахты. Благодаря особенностям конструкции исключены отклонения от вертикали, которые могут быть вызваны наличием препятствий. Забор почвы, которая была разрыхлена, осуществляется при помощи шнекового механизма, расположенного внизу приемникам.
• Приспособления для откидывания, которое дает возможность увеличить нижнюю часть углубления для фундамента. Вы сможете формировать расширение на 50-60 см. Процесс осуществляется при установке приспособления по всем проектным требованиям. Поле того, как штанга будет надета, откидную лопатку следует прикрепить к накопителю почвы специальной шпилькой. Вручную будет осуществляться движение вверх, а вниз под действием тяжести. Для изготовления ТИСЭ ура используют подходящие чертежи.

Разновидности грунтоприемников

В основе строительной площадки находится много почвы разного вида (тяжелая, с наличием камней, или же легкая с большим количеством сыпучих пород). Из-за этого появилась необходимость в изготовлении грунтоприемника, который дает возможность повышать производительность бурения грунтов.

Существуют следующие виды накопительных емкостей, которые дают возможность разрабатывать:

• Тяжелый грунт. Отличительной особенностью такого устройства является то, что есть равномерно распределенные четыре вертикальных элементы, имеющих конусообразную форму.

Клыки требуются для забора взрыхленной почвы с каменистыми включениями, которые по размеру не больше 5 см. Использование этой конструкции снизит степень налипания суглинистых и глинистых элементов.

• Сыпучий (легкий) грунт. В конструкции предусмотрено наличие клыков, которые будут выполнять кромку пилообразного вида. За счет ограничения расстояние между кромками высыпание земли предотвращено. Клыки убирают мелкие камушки, а кромка в форме пилы отлично рыхлит почву.

Компании, которые делают бур ТИСЭ своими руками, по требованию заказчиков укомплектовывают бур для создания скважин парочкой грунтоприемников. Сваи, установленные при помощи этого бура, имеют несущую способность, превышающую в несколько раз обычные цилиндрические элементы.

Порядок проведения бурения

Благодаря тому, что конструкция донельзя проста, вы сможете без препятствий использовать бур для свайного фундамента в частном строительстве. При бурении ТИСЭ отзывы однозначны, так как такая технология доступная каждому —  и профессиональным строителям, и частникам, которые желают построить дом своими руками.

При соблюдении последовательности работ вы получите отличный результат:

• Соберите по инструкции ручное приспособление. Главный элемент должен быть обязательно оснащен рукоятью (так как первые стадии бурения происходят без использования штанги удлинения).
• Удалите верхний пласт земли (около 15 см).
• Поместите бур ТИСЭ на сформированную площадку фундамента.
• Начинайте проделывать вращение строго по часовой стрелке и избегайте значительных усилий – хотя устройство относится к типу «для ручного использования», оно и без того хорошо углубляется.

Избегайте нагрузок сбоку, чтобы избежать такой проблемы, как деформация штанги.

• После заполнения полностью достаньте грунтоприемник. Удалите вручную большие камни и хорошо взрыхлите почву. Разбурите большие корни растений или же подрежьте их при помощи секатора.
• Если глубины не хватает, воспользуйтесь удлинительной штангой. Весь порядок последовательности следует повторять до тех пор, пока не получите нужную глубину. При легком грунте и один человек сможет справиться с бурением, а вот на глинистой почве придется работать с помощником.
• Начинайте расширение нижней части для сваи. Установите в нужное положение откидную лопатку. Не забывайте про использование специального шнура, который будет поднимать устройство на поверхность. При опускании будет происходить срезание грунта, который будет попадать в грунтоприемник. Выполняйте операцию столько раз, сколько потребуется для достижения результата.

Средняя продолжительность цикла создания скважины составляет примерно 30 минут на легком грунте, и 60-90 минут на тяжелых почвах.

Преимущества

Достоинствами сделанного своими руками бура ТИСЭ, который формирует скважины для свай, является:

• Простая конструкция.
• Не требуется специальное обучение для использования устройства.
• Экологичность.
• Удобство бурения грунта любого типа.
• Можно использовать даже зимой.
• Универсальность, которая дает возможность делать углубления для любых назначений.

Материалы и приспособления для самостоятельного изготовления

Сократить строительные расходы в значительной мере позволяет сделанный по чертежам своими руками бур ТИСЭ. Технические подкованный застройщик без труда справится с этой задачей. Главное, чтобы у вас был настоящий образец или технически правильные чертежи бура.

Изготовление бура ТИСЭ несложное, если вы будете использовать такие инструменты и материалы:

• Трубы из металла с диаметром в 0.25-0.3 метра. Размер следует подбирать согласно тому, какой будет предполагаемый диаметр скважины для свай.
• Рабочее устройство дисковой пилы.
• Труба для рукоятки.
• Элементы для фиксирования частей штанги.
• Металлические петли, пластины и прутья.
• Электродуговая аппаратная сварка.
• Составы, которые будут сохранять металл от воздействия коррозии.

Последовательность изготовления

После изучения чертежей и приготовления всех материал можно начать делать свое устройство. Для этого придерживайтесь описанной инструкции:

1. Определители длину штанги. Если вы планируете делать глубину скважину больше, чем 150 см, то придется подготовить дополнительную металлическую трубу, которая будет соединена с основной штангой при помощи элементов фиксации.
2. Заготовьте кромки для резки. Рабочее устройство дисковой пилы следует разрезать пополам.
3. Приварите все части как можно ближе к концу штанги из металла под углом от 15 до 25 градусов.
4. При помощи электродугового сварочного аппарата приварите кусок трубы выбранного вами диаметра над режущей кромкой. У вас получится грунтоприемник, который будет захватывать почву при проходе в скважине.
5. Прочное крепление потребуется создать для вертикальных клыков наружного контура приемника грунта. По сложности разработанного грунта должно быть от 2 до 4 клыков. Если у вас проблемная почва, увеличьте количество разрыхлительных элементов.
6. Дополните сделанный своими руками бур ТИСЭ устройством, которое будет формировать расширенную полость в нижней части. Возьмите полоску металла, изогните и приварите металлические петли к штанге, которые будут способствовать образование полости необходимого размера. Благодаря увеличению размеров полости устойчивость формируемого основания будет улучшена. Стержень и петли, которые прикреплены на конце пластины, будут помогать совершать поступательно-возвратные движения режущей кромкой.
7. Обработайте сварочные швы и места фиксации при помощи абразивного материала.
8. Нанесите покрытие от коррозии.

При использовании бура ТИСЭ своими руками следует контролировать угол наклона режущего элемента, который будет обеспечивать эффективное наполнение грунтоприемника – почва ни в коем случае не должна просыпаться. Если потребуется перерыв, поверните ручку устройства против часовой стрелки, и тем самым вы приостановите заглубление.

Заключение

Благодаря освоению правил изготовления вы сможете сделать инструмент своими руками, и он будет обеспечивать формирование углублений для забора, гаража и свай фундамента. Хотя застройщики не всегда положительно откликаются о технологии ТИСЭ, профессионалы считают ее выгодной с экономической точки зрения, и поэтому советуют использовать.

ТОП 9 магазинов, где я выгодно закупаюсь

Петрович — строй-торг дом</li>InstrumTorg</li>Леруа Мерлен</li>Stroylandia- Строительные и отделочные материалы</li>OBI — стройматериалы и все для дома</li>Строительный двор</li>Максидом</li>Все Инструменты</li>Гараж Тулс</li>

ТОП 7 по товарам и мебели для дома:

Домовой</li>Мебель для дома</li>HomeX — все для отделки</li>Дизайнерская мебель</li>Мебель и кухни на заказ</li>220 Вольт- Инструменты для дома</li>МВидео- техника для дома</li>

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Для возведения зданий используются различные типы фундаментных оснований, выбор которых зависит от особенностей почвы. На проблемных грунтах положительно зарекомендовали себя свайные основы, выполненные в виде железобетонных столбов. Применение бурильных установок повышает сметную стоимость строительства. Уменьшить объем затрат на сооружение столбчатого фундамента позволит самостоятельно изготовленный инструмент – ТИСЭ бур. Рассмотрим конструкцию инструмента, а также технологию самостоятельного изготовления.

Как устроен фундаментный бур ТИСЭ

Бур ТИСЭ, облегчающий выполнение работ, состоит из следующих элементов:

• рабочей рукоятки, предназначенной для передачи крутящего момента через металлический стержень на рабочий орган. Конструктивно рукоятка представляет собой стальную трубу квадратного, прямоугольного сечения, или цельный металлический профиль. С двух противоположных сторон вращательного механизма на расстоянии 50–55 см установлены обрезиненные рукоятки;
• стальной штанги, состоящей из двух секций. Раздвижные части, имеющие длину по 1,1 м, стопорятся с помощью зажима. Базовая часть штанги обеспечивает возможность ускоренного выполнения работ на небольшой глубине за счет уменьшенной массы устройства. При необходимости извлечения почвы на глубине до 1,8 м, применяется удлинительный элемент. Составные части штанги взаимозаменяемы, к каждой из них можно присоединить ручную рукоятку;
• почвенного накопителя радиусом 12,5 см, формирующего скважину соответствующего размера. Грунтоприемник выполнен в виде металлического цилиндра, оснащенного разрыхлительными резцами, специальными пластинами и направляющим стержнем. Конструктивные особенности грунтового накопителя обеспечивают свободное проникание разрыхленной почвы внутрь цилиндра и не позволяют шнековому механизму отклониться от вертикального положения;
• откидного ножа, шарнирно закрепленного в нижней части инструмента. Устройство предназначено для формирования в нижней части скважины сферообразного расширения, увеличивающего площадь опорной поверхности будущей колонны до диаметра 0,5–0,6 м. При погружении в грунт откидная лопатка поворачивается за счет собственной массы. Подъем шарнирно закрепленной режущей кромки осуществляется вручную с помощью металлического троса, конец которого закреплен на рабочей рукоятке.

От массы устройства и качества изготовления зависит скорость выполнения бурильных операций и удобство использование ручного бура ТИСЭ.

Бур ТИСЭ для свай – достоинства и слабые стороны оборудования

Фундаментный бур ТИСЭ, облегчающий формирования полостей в почве под свайные опоры, широко применяется в частном строительстве. Инструмент обладает комплексом преимуществ:

• надежной и проверенной конструкцией. Качественно изготовленный ручной бур ТИСЭ может эксплуатироваться на протяжении длительного времени, не нуждаясь в ремонте;
• простотой применения. Для выполнения операций по формированию скважин и извлечению грунта не нужно проходить обучение;
• экологичностью. При работе инструмента не оказывается отрицательное воздействие на строительный персонал, а также сохраняется структура извлекаемого грунта;
• универсальностью. Фундаментный бур может использоваться для формирования полостей различного назначения, а также применяться как в летнее, так и в зимнее время года.

Конструктивные особенности инструмента позволяют использовать его для подготовки опор под сваи на почвах различной сложности.

Применение самодельного бура ТИСЭ позволяет:

• возвести свайный фундамент для частного дома за ограниченное время при минимальной трудоемкости;
• соорудить железобетонные опоры, обладающие повышенной нагрузочной способностью;
• исключить необходимость использования тяжелой бурильной техники на автомобильном ходу;
• своими силами выполнить мероприятия по извлечению грунта под фундаментные колонны;
• значительно снизить объем затрат, связанных с выполнением мероприятий по формированию полостей.

Самодельный бур ТИСЭ не требует подключения к электрической сети и магистралям подачи воды, что обеспечивает возможность его автономного использования. Из недостатков, следует отметить необходимость периодического возобновления остроты режущей кромки на рабочем цилиндре. Благодаря множеству достоинств, самодельный бур ТИСЭ получил широкое распространение в индивидуальном строительстве.

Какими грунтоприемниками комплектуется фундаментный бур

Строительство зданий на столбчатых фундаментах осуществляется как на тяжелых грунтах, содержащих минеральные включения, так и на легких почвах с повышенной концентрацией песчаной фракции. Для обеспечения возможности бурения каналов под сваи на различных почвах, инструмент оснащается различными видами почвоприемников. В конструкции грунтонакопителя имеются определенные отличия:

• для выполнения работ в глинистой почве и грунтах с увеличенным содержанием мелких камней рабочий инструмент оснащен четырьмя грунтозаборными элементами, расположенными вертикально на одинаковом расстоянии друг от друга. В зазор между клыками вместе с почвой проникают небольшие каменистые включения размером до 50 мм. При бурении грунтов с повышенным содержанием глинистых частиц, исключается налипание глины;
• для формирования скважин в сыпучих почвах рабочая головка оснащена двумя режущими элементами с зубчатой кромкой. Конструкция и расположение горизонтальных резцов предотвращают просыпание грунта при извлечении из полости бурильного устройства. Рабочая кромка пилообразного типа обеспечивает отбор мелкой каменистой фракции, и эффективно рыхлит грунт.

Организации-производители ручного инструмента в соответствии с пожеланиями заказчика могут укомплектовать ТИСЭ бур почвозаборником необходимой конструкции.

Ручной бур ТИСЭ – эксплуатационные характеристики

Произведенные в промышленных условиях ручные бурильные устройства и изготовленный своими силами инструмент имеют общие характеристики и отличаются только конструкцией грунтоприемника.

Рабочие параметры приспособления:

• предельная глубина излечения почвы – 0,18 м;
• размер рабочего органа в диаметре – 0,25 м;
• длина рабочей рукоятки – 0,55 м;
• длина в сложенном виде – 0,125 м;
• размер в раздвинутом состоянии – 0,225 м;
• диаметр формируемого расширения – 0,4–0,6 м;
• масса инструмента в сборе с накопителем – 10–12 кг.

Характеристики ручного инструмента обеспечивают возможность его эффективного применения на легких и глинистых почвах, а также грунтах с повышенной концентрации минеральных примесей.

Как изготовить бур ТИСЭ своими руками

Для самостоятельного изготовления ручного инструмента, предназначенного для бурения полостей, необходимо выполнить следующие работы:

• определиться с видом грунтоприемника;
• разработать чертежи или эскизы;
• подготовить необходимые инструменты и материалы.

Закончив подготовительные мероприятия, можно приступать к изготовлению устройства. Остановимся детально на этих моментах.

Чертежи бура ТИСЭ

Планируя изготовить бур ТИСЭ своими руками, чертежи необходимо подготовить заблаговременно.

Возможны следующие варианты:

• приобретение готовых чертежей или эскизов, по которым уже производилось изготовление бурильного приспособления;
• самостоятельное эскизирование с натурного образца, работоспособность которого проверена в процессе формирования скважин.

Можно также использовать стандартные чертежи с простановкой на них своих размеров. Выбрав этот вариант, помните, что увеличение диаметра рабочей части вызовет значительное возрастание усилий на рукоятке.

Что необходимо для изготовления ТИСЭ бура

Для выполнения работ своими силами потребуется следующее оборудование и инструменты:

• аппарат для электрической сварки;
• дрель со сверлами;
• болгарка с кругом по металлу;
• кисть для малярных работ.

Для изготовления необходимо подготовить следующие материалы:

• отрезок стальной трубы диаметром 25–30 см, соответствующий размеру сваи;
• бывшее в употреблении или новое полотно от пилы дискового типа;
• трубу или металлический профиль для изготовления рукоятки;
• куски металла толщиной 2–3 мм;
• профильную трубу 4х4 см или трубу диаметром 3,2 см;
• краску для антикоррозионной защиты металлической поверхности.

Конструкция позволяет использовать материалы других сортаментов, подобранные согласно требованиям чертежей.

Самодельный бур ТИСЭ – технология сборки

После подготовки материалов и инструмента, приступайте к изготовлению бура ТИСЭ.

При выполнении работ соблюдайте последовательность операций:

1. Нарежьте заготовки, размеры которых соответствуют требованиям чертежа.
2. Изготовьте рабочие кромки, используя разрезанный диск электропилы.
3. Соберите штангу с фиксирующим зажимом.
4. Приварите в нижней части штанги режущие кромки под углом 15–20 градусов.
5. Соберите накопитель грунта, зафиксировав трубчатую заготовку над ножами.
6. Зафиксируйте сваркой вертикальные ножи на внешней части почвоприемника.
7. Прихватите петли шарнирного механизма над цилиндром грунтозаборника.
8. Соедините шарнирно рабочие лезвия с петлями и присоедините стальной трос.
9. Приварите к верхней части удлинителя поперечину, выполняющую функцию рукоятки.
10. Убедитесь в свободном перемещении раздвижной штанги и шарнирного механизма.
11. Проверьте качество сварных соединений, зачистите их и удалите заусенцы.
12. Удалите ржавчину, покройте металлическую поверхность антикоррозионным составом.

После завершения сборки необходимо проверить функционирование инструмента. Правильно установленные режущие кромки должны эффективно заполнять почвосборник грунтом.

Как функционирует бур для фундамента

Технология бурения довольно простая и не требует специальной подготовки.

При выполнении мероприятий по формированию скважин выполняйте работы по следующему алгоритму:

1. Произведите разметку свайного поля и удалите дерн на участках бурения.
2. Соберите ручной бур ТИСЭ, укомплектуйте его необходимым накопителем.
3. Выкопайте в зоне бурение небольшие приямки глубиной 15–20 см.
4. Установите в точке бурения инструмент, обеспечив его вертикальное положение.
5. Вращайте самодельный бур ТИСЭ, прилагая к рукоятке усилия в направлении часовой стрелки.
6. Контролируйте наполнение грунтоприемника, периодически извлекайте из него почву.
7. Удлините, при необходимости, длину штанги и зажмите фиксатором ее составные части.
8. Продолжайте погружение в грунт, сформируйте углубление в нижней части полости.
9. Потяните за шнур, поднимите лопатку и извлеките из скважины инструмент.

Выполняя работы на легких почвах, один приямок можно сформировать за полчаса. Продолжительность бурения на тяжелых грунтах в 2–2,5 раза дольше.

Бур ТИСЭ – отзывы и практические рекомендации

Частные застройщики и профессионалы, которые использовали промышленный и самодельный бур ТИСЭ в работе, положительно отзываются об этом инструменте и отмечают следующие качества приспособления:

• удобство использования;
• компактность;
• долговечность.

Специалисты рекомендуют при использовании устройства придерживаться следующих рекомендаций:

• не прилагать повышенных усилий в рукоятке, так как инструмент под действием собственного веса легко погружается в почву;
• избегать боковых нагрузок, в результате которых возможна значительная деформация сборной штанги;
• контролировать вертикальность самодельного бура ТИСЭ при погружении в грунт.

Инструмент облегчит выполнение работ и не доставит проблем при условии правильной эксплуатации.

Заключение

Используя самостоятельно изготовленный ручной бур ТИСЭ, можно быстро подготовить основу для столбчатого фундамента, что позволит сэкономить денежные средства. Важно использовать проверенную документацию и соблюдать технологию сборки.

При строительстве свайного или столбчатого фундамента не обойтись без бура Тисэ, который можно купить в специализированном магазине, а можно просто сделать своими руками, воспользовавшись чертежом. Все необходимые схемы находятся в интернете, они общедоступны для чтения.

Преимущества Тисэ технологии

Тисэ технология чаще всего используется в индивидуальном строительстве. Этот метод стремительно набирает популярность из-за универсальности и повышенной прочности, позволяющей использовать ее, практически, на любом грунте. Фундамент, выполненный по такой технологии, отличается повышенной долговечностью.

Широкое распространение этот метод получил благодаря набору исключительных характеристик, позволяющих использовать его как в обычном дачном строительстве, так и в больших масштабах бригадами рабочих.

Свая, созданная буром ТИСЭ имеет несущую способность в несколько раз больше обычной цилиндрической</span></p>

Так, он обладает массой преимуществ, выгодно отличающих его от конкурирующих технологий:

• низкой ценой в сочетании с отменным качеством;
• высокой прочностью получаемого фундамента;
• хорошими теплопроводными характеристиками;
• возможностью возведения на любом грунте в разнообразных климатических условиях;
• отличной морозоустойчивостью;
• простотой выполнения в сжатые сроки.

Все это способствует чрезвычайно широкому распространению классической технологии Тисэ.

Строение бура Тисэ-Ф

Основными рабочими инструментами для возведения фундамента по этой технологии можно считать переставную опалубку и самобур, благодаря которому этот метод и получил свое название. Бур Тисэ-Ф используется для бурения скважин под сваи, которые имеют расширения в основании.

Инструмент состоит из:

• рукоятки для вращения;
• штанги (основной и удлиняющей секции) для регулировки глубины бурения;
• грунтоприёмника (накопителя) для рыхления и забора почвы;
• откидной лопатки для расширения скважины.

Именно этими особенностями конструкции обеспечивается комфортность использования.

Все работы выполняются благодаря следующему принципу действия:

• регулировка длины осуществляется за счет раздвигающихся секций штанги. Каждая часть имеет длину 110 см;
• рукоятка легко надевается на любую из них;
• фиксаторы закрепляют каждую секцию;
• грунтоприемник обладает диаметром 250 мм, приблизительно, в соответствии с диаметром углублений;
• цилиндрическая форма накопителя обеспечивает вертикальное положение скважин;
• направляющий штырь держит заданное направление при препятствиях;
• забор почвы осуществляется пластинами и резцами-разрыхлителями;
• крепление к накопителю откидной лапки происходит с помощью шпилек;
• шнур помогает поднимать лопату, опускание происходит под действием собственного веса.

Характеристики

В специализированных магазинах можно купить два варианта бура Тисэ, которые отличаются лишь конструкцией накопителя.

В легких грунтах с бурением справится один человек, а в глинистых почвах работать придется вдвоем</span></p>

Общие подробные характеристики стандартного инструмента можно посмотреть в таблице:

вес, кг	10
максимальная глубина, см	150
диаметр, см	25
ширина рукоятки, см	55
длина (сложенный), см	125
длина бура (раздвинутый), см	225

Изготовление бура своими руками

Бур Тисэ можно сделать своими руками по чертежу. Для этого используется кусок трубы, диаметр которого составляет от 25 до 32 см. Для режущего элемента можно применить разрезанный пополам диск пилы.

Необходимые материалы

Для самостоятельного изготовления бура Тисэ не обойтись без следующего набора инструментов и материалов:

• болгарки;
• сварочного аппарата;
• электродрели;
• кисти малярной;
• приблизительно 20 см водопроводной трубы, диаметр которой около 32 см;
• профильной трубы сечением 40х40 мм, двух кусков, длина которых составляет 150 см;
• полосы металла размером 5х25 см, толщиной около 3 мм;
• полосы металла 3х120 см, толщиной 2 мм;
• диска пилы диаметром 22 см;
• шнура капронового длиной 300 см;
• антикоррозионной краски.

Способ изготовления

Основа бура — водопроводная труба диаметром от 15 до 20 см, которая и будет накопителем грунта.

Конструкция и материалы бура ТИСЭ позволяют сделать его своими руками самым простым инструментом</span></p>

Сделать можно таким способом:

• вварить две вертикальные пластины шагом 40 мм в верхнюю часть куска водопроводной трубы;
• вставить между вваренными пластинами, а затем приварить кусок профиля. Это станет основной осью бура;
• разрезать наполовину диск пилы с помощью болгарки;
• с нижней стороны трубы под углом примерно 15° приварить две половинки диска пилы. К корпусу режущей кромкой приваривать одну сторону, а другую — к оси;
• сделать профиль с внутренним размером немного больше профильной трубы, используя полосу из металла. Если профиль квадратной формы, к нему необходимо приварить ушко с отверстием диаметром 8 мм и надеть на профиль. Оно предназначено для перемещения плужка;
• из другой металлической полосы согнуть два П-образных профиля размером 40х40 мм;
• приварить их к оси так, чтобы получился внутри квадрат, куда и надо вставить удлинитель штанги. Так, в результате должно получиться, что один профиль присоединяется к верхней части, другой -к нижней, приблизительно 50 см;
• со стороны режущих элементов в ось вставить старое сверло, диаметр которого около 20-25 мм и вварить;
• по краям вваренных пластин сделать две петли с углублениями диаметром 8 мм. В эту часть в будущем будет закрепляться плужок;
• отрезать из металла часть длина которой будет на 12 см больше, чем радиус трубы;
• эту часть просверлить, сделав отверстие диаметром 8 мм, и приварить в середине петлю;
• лезвие плужка закрепить к петлям, а к петле в середине лезвия прикрепить шнур. Когда он будет подниматься вверх, то лезвие плужка будет прижато к оси штанги, а когда шнур будет отпущен, лезвие будет опускаться, и из-за этого внизу отверстия создастся расширение в форме сферы;
• к удлинителю оси приварить поперечину длиной около 60 см, вращающую бур Тисэ.

Готовую конструкцию надо очистить от грязи, обезжирить и покрыть антикоррозионной краской.

Как применять

Для того, чтобы создать скважину для фундамента бур необходимо поставить на заранее отмеченное место, и вращать так, чтобы происходил забор земли в накопитель режущей части.

После того, как он наполнится, бур достают и чистят от почвы. После того как необходимая глубина будет достигнута, плужок надо отпустить, и, вращая, сформировать нижнее уширение.  В подготовленную скважину надо установить арматуру, стакан из рубероида и залить сваю под ростверк основы бетоном.

Народные умельцы создали целую массу самых разных конструкций, с помощью которых в почве делают углубления с расширением внизу в виде полусферы.

Советы и секреты

Такой инструмент можно легко сделать своими руками, и, если потребуется, изменить конструкцию, адаптировав к необходимым условиям, зависящим от вида почв, на которых возводится основание. Понятно, что, если расширять углубление внизу, то, в любом случае, в образовавшемся отверстии будут какие-то недостатки.

Так, рекомендуется прислушаться к советам умельцев:

• для применения бура на сложных почвах не стоит очень заострять кромки резцов;
• если в грунте много камней диаметром до 5 мм, то расстояние между кромками лучше увеличить. В этом случае, они не попадут в приемник, в противоположном случае, камни будут постоянно забиваться в зубчики;
• для того, чтобы рыхлить грунт, стоит сварить на трубу несколько клыков. Прежде всего, это касается глинистых почв, а также рекомендуется и для сыпучего грунта;
• если кромки резцов расположить недалеко друг от друга, то такой инструмент будет с легкостью не давать земле осыпаться.

Бур ТИСЭ без проблем справляется с небольшими корнями деревьев и выталкивает отдельные камни до 5 см</span></p>

Использовать такой инструмент довольно просто.

Цена

Если, все-таки, решено не тратить время на изготовление инструмента, его можно просто купить в специализированном магазине, причем необходимых размеров и конфигурации.

Покупая этот инструмент необходимо обратить внимание на следующее:

• длину рукоятки, и есть ли возможность ее увеличить для повышения удобства работы;
• диаметр части, ответственной за резку, от чего зависит диаметр будущего углубления;
• качество металлической составляющей;
• вес. Ведь чем меньше будет бур, тем комфортнее можно работать.

Для некоторых, из-за повышенной стоимости и сложности технологического процесса, лучше будет арендовать бур.

Но, если он необходим для многоразовых работ, купить фундаментный бур Тисэ- Ф можно как в строительных магазинах, на рынках, так и у официальных дилеров.

Цены зависят от конкретного типа и варьируются от 3 500 до 5 000 рублей по Москве. Вполне вероятно, что в зависимости от региона, цена будет несколько отличаться.

Среднюю стоимость новых моделей можно посмотреть по таблице:

Тип	Стоимость в рублях
ТИСЭ-2Ф (200мм)	3 500 — 4 000
ТИСЭ-3Ф, усиленный (250 мм)	4 200 — 4 700

Бур Тисэ — это необходимых инструмент, предназначенный для того, чтобы сделать скважины при строительстве свайного или столбчатого фундамента. Бур Тисэ всегда можно купить в специализированном магазине, а можно попробовать сделать своими руками по чертежам, при этом сэкономив на всем строительстве.

Подробнее об изготовлении фундаментального бура Тисэ, предназначенного для бурений скважин под сваи, своими руками можно посмотреть в видео:

Книги по теме:

Справочник новейших технологий в строительстве и ремонте — В. Котельников — 234 руб.- ссылка на обзор книги Составляем сметы для строительства и ремонта — Вадим Пономаренко — 352 руб.- ссылка на обзор книги Справочник современного проектировщика — Геннадий Вержбовский — 280 руб.- ссылка на обзор книги

Технология монолитного бетона и железобетона — Николай Евдокимов — 1 246 руб.- ссылка на обзор книги

[/blockquote_grayПоделиться:Используемые источники:

• https://domsdelat.ru/fundament/kak-sdelat-bur-tise-svoimi-rukami-chertezhi.html
• https://pobetony.expert/tekhnika-i-materialy/bur-tiseh
• https://obetone.com/fundamenty/stolbchatye/bur-tise-svoimi-rukami.html
