Мощный стабилизированный блок питания с защитой 5-15В, 20А (LM723, 2N3055)

На основе специализированной микросхемы LM723 можно собрать регулируемый источник стабилизированного напряжения до 40 вольт, с током нагрузки до 10-ти ампер (при наличии ключевого внешнего транзистора, так как сама микросхема выдерживает до одного ампера).

Показанная ниже схема расчитана на 30В 10А исходящего питания, и имеет плавную регулировку напряжения и тока. Блок питания строится на базе микросхемы LM723 — регулятора напряжения и ограничения тока. Эта схема используется уже более 20 лет и ни разу не подвела.

Электрическая схема блока питания на LM723

Внутренняя структура микросхемы LM723

Цоколёвка LM723 и возможные варианты корпусов

Батарея конденсаторов на входе С1-С7 может быть заменена на один большой, ёмкостью 10000 мкФ, если у вас есть подходящий. Резисторы R1-R6 по 5 Вт будут довольно горячими под высокой нагрузкой, поэтому должны быть смонтированы с возможностью отвода тепла (возле вентиляционных отверстий корпуса). Печатной платы как таковой не требуется. Единственное, что нужно собрать вместе, это микросхему LM723, 3 резистора и 2 конденсатора. Остальные радиоэлементы крепятся к радиатору и к регуляторам на передней панели блока питания.

Схема БП на LM723 с фикисрованными напряжениями

Как возможный вариант, введите выставление напряжения с помощью тумблера и дополните схему индикаторами напряжения и тока, собранными например по такой схеме. На фото ниже вы как раз и видите такой БП, имеющий несколько стандартных фиксированных напряжений на выходе.

Блок питания (12 Вольт) своими руками. Схема блока питания на 12 Вольт

Максимальное входное напряжение составляет 40 Вольт. Транзисторы нужно устанавливать на хороший по размерам радиатор. Мостовой выпрямитель может монтироваться также непосредственно на общий радиатор. Для получения более подробной информации смотрите даташит LM723.

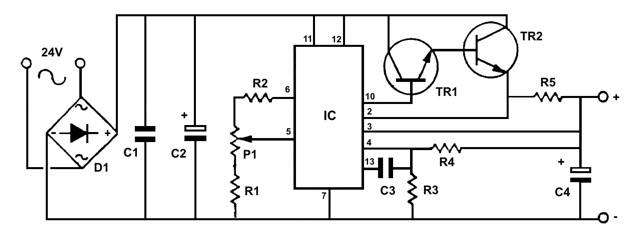

Этот универсальный источник питания способен удовлетворить большинство потребностей каждого радиолюбителя. Он имеет широкий диапазон напряжений, от 3 до 30В при выходном токе до 2,5А, и защиту от короткого замыкания и перегрузки. Блок питания основан на хорошо известном и достаточно популярном стабилизаторе напряжения LM 723. Микросхема имеет номинальный выходной ток 150 мА, что конечно, слишком мало для любого серьезного применения. Чтобы его увеличить применена пара Дарлингтона, которая образована двумя силовыми транзисторами BD135 и 2N3055. Резистор R5 соединен последовательно с выходом питания и используется для защиты схемы от перегрузок. Функция защиты встроена в LM 723. На контакты 2 и 3 микросхемы, подается напряжение с R5. Если оно превышает 0,3В, что соответствует току нагрузки 2,5А, блок питания переходит в режим ограничения тока. Микросхема непрерывно сравнивает выходное напряжение со своим опорным напряжением и если разница превышает установленный уровень, корректирует его автоматически. Это обеспечивает большую стабильность при различных нагрузках. Потенциометр P1 используется для регулировки напряжения на требуемом уровне. В блоке питания используется сетевой трансформатор 24 В / 3 А.

Детали: R1 = 560R 1/4W R2 = 1,2K 1/4W R3 = 3,9K 1/4W R4 = 15K 1/4W R5 = 0,15R 5W C1 = 100nF C2 = 2200uF 35-40V C3 = 100pF C4 = 100uF 35V D = 3А P1 = 10K TR1 = BD135 TR2 = 2N3055 IC = LM723

electronics-lab.com

Простой металлодетекторТермометр, к примеру для авто.

15 января 2019 г.Просмотров: 4142Блоки питания

Микросхема LM723 это интегральный стабилизатор с регулируемым выходным напряжением и схемой защиты от перегрузки. Регулировка выходного напряжения происходит по входу ноги 4. Регулировкой устанавливается зависимость напряжения на выводе 4 А1 от выходного напряжения.Компаратор микросхемы работает так, что напряжение на выходе (вывод 10) регулирует таким образом, чтобы напряжение на его выводе 4 было неизменным. Соответственно, напряжение на выводе 10 практически равно выходному. Но максимально допустимый ток выхода мал, поэтому для получения максимального тока нагрузки (у нас 20 А) необходима силовая часть, коим и является схема на транзисторах VT1,VT2 в первой схеме схеме, или VT1 — VT5 во второй.Схема защиты от перегрузки по току работает по измерению напряжения на сопротивлении, включенном последовательно нагрузке. Входами датчика тока являются выводы 2 и 3 А1. Эти выводы подключены параллельно сопротивлению (в первой схеме не реализовано вообще никак), образованному резисторами R7-R10 (во второй схеме), которое включено последовательно с нагрузкой.Понятно, что следуя закону Ома напряжение на сопротивлении будет расти с увеличением тока.Пока напряжение между выводами 2 и 3 ниже 0,6 В защита не срабатывает, воспринимая это как то, что ток нагрузки не превышает максимально допустимого значения. При токе приближающимся к отметке 23-24 А напряжение между выводами 2 и 3 достигает величины 0,6 В и более. Это приводит к срабатыванию защиты, которая снижает напряжение на выводе 10 А1 до нуля, и, таким образом, отключает нагрузку.

Даташит на LM723Топология печатной платы может быть такой:

Для сборки необходимо:Микросхема LM723Транзистор КТ3102 (можно заменить на BC547B)Транзистор КТ3107 (можно заменить на BC556)Транзистор КТ815Г (можно заменить на BD139)Транзистор КТ827А(можно заменить на 2N6059 или 2N6284)Понятно резисторы и конденсаторыДля второй схемы:Транзистор BD131Транзисторы 2N3055

В заключении еще несколько схем блока питания на LM723
