Насадки для гравера – разновидности, назначение, особенности применения

31 января 2020, 01:06 | Подборки, перечисления, топ-10, и так далее

Всем привет! Наверняка подобный инструмент есть у каждого, а у кого нет — хочет себе купить. Инструмент от Dremel подходит не только для хобби, но и для серьезной работы. Что касается его доступных копий — то существует приличный ассортимент граверов аля «Дремель» на рынке, как в локальных магазинах, так и недорогие модели на Алиэкспресс. А вот оснастка, как правило, редка и дорогая. Конечно, можно взять сразу на старте большой набор гравера с оснасткой, но там редко бывают полезные Г-образные насадки, различные держатели, защитные насадки, оснастка для фрезеровки, зачистки и полировки, насадки для заточки инструмента и так далее.

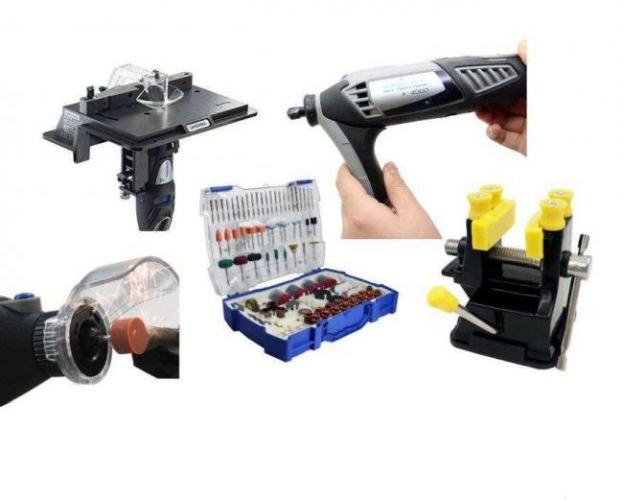

В подборке будут самые нужные дополнения, расходные материалы и полезные насадки для дремеля и ручных граверов. Что касается полезности, то оценить можно непосредственно в обзоре универсальной ручки-держателя для точных работ, которая подойдет как для оригинального дремеля, так и для его клонов.

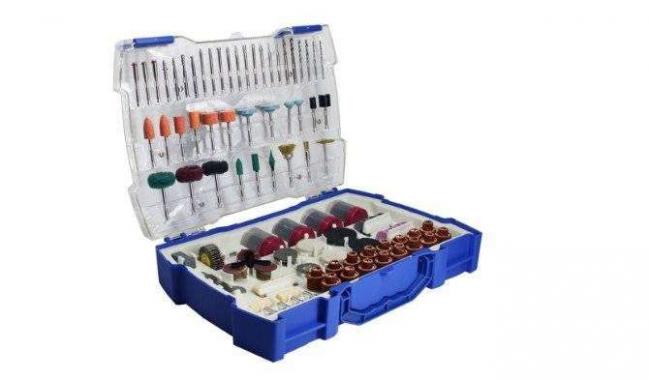

Начну с комбо-набора оснастки и расходников. Это самый лучший на набор аксессуаров на Алиэкспресс — огромное количество заказов и отзывов. Всего в комплекте 268 единиц оснастки и расходников: набор мини-сверл, абразивные и шлифовальные насадки, отрезные диски, зачистные и  шлифовальный диски, набор для полировки поверхностей. И все это в большом и удобном кейсе при невысокой цене.

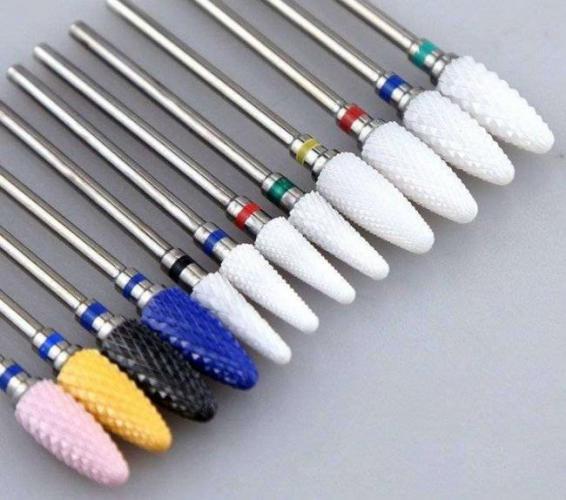

На Алиэкспресс существует огромный ассортимент твердосплавных и керамических фрез, в том числе с абразивным покрытием, с напылением нитрида титана и так далее. Все они предназначены для работ по обработке поверхности и гравировке, зачистке и так далее. Выбираем нужные по размеру, материалу и по назначению. Лучше брать с запасом, хотя отзывы про керамические и твердосплавные фрезы просто отличные.

Не поленитесь и возьмите копеечную защиту для дремеля. Она представляет собой насадку на резьбовое кольцо гравера-дремеля, с полукруглой защитой от разлетающейся  стружки и искр. Может и защитить от разлетающегося пильного диска при отрезании (особенно актуально при истончении диска или при его заклинивании). На мой взгляд, это самая востребованная и доступная насадка. Как минимум, нужно положить в корзину.

В наборе 36 предметов: мягкие валики из войлока различного размера, полировальная паста, держатели. Идеально подходит для мелких работ по удалению царапин, заусенцев и других дефектов поверхности. Можно придать приличный внешний вид старым вещам, отреставрировать корпуса, экраны, стекла и так далее. Самое главное — в комплекте есть специальная паста для полировки (отличается различным размером абразивных частиц).

Для дремелей существует несколько вариантов заточных адаптеров. В первую очередь, они отличаются углом заточки и способом удержания инструмента. Для сверл это одни насадки, для ножей и ножниц — другие, для пильных цепей — третьи. Но все они позволяют надежно выставить угол при обработке. Выбирайте на свой вкус, цены смешные.

Эта оснастка для шлифовки имеет сразу несколько вариантов использования. Это не просто ограничитель при работе по зачистке поверхности, и не просто защита для рук при работе, а полноценный угловой упор для торцевой обработки и шлифовки. Используем самые простые насадки с абразивным кольцом или шарошки с металлическими или керамическими зубцами. Можно использовать в качестве торцевого упора, либо для снятия фасок с упором под 45 градусов.

Это одна из самых полезных насадок для гравера, которая расширяет его возможности и придает новые функции. Гравер с этой насадкой и соответствующей фрезой можно использовать в качестве кромочного, фигурного фрезера, для обработки торцов заготовок, для выборки пазов, вырезания фигурных отверстий и так далее. Присутствует регулировка глубины погружения. Сама насадка устанавливается на место штатной гайки.

Это одна из моих самых полезных покупок на Алиэкспресс  — миниатюрные настольные тиски с пластиковыми губками, и с присоской. Мягкие губки бережно удерживают заготовку при обработке, а присоска фиксируется все на работчем столе без повреждений столешницы. Вообще существует огромное количество различных настольных тисков, зажимов, струбцин и креплений, в том числе и подвесов для проводных граверов с удлинителем.

Кстати и про удлинитель. Заметное облегчение в работе дает гибкий вал. Очень удобно работать, если оборудовать специальное место с подвесом гравера, педалью на включение и гибким валом с цанговым патроном. Гибкий вал дает определенную свободу действий, да и чрезмерной усилие прикладывать не требуется — на весу лишь легкий держатель вала, а массу гравера не нужно держать на весу — его достаточно просто подвесить на «гвоздик».

Ну и в завершение подборки укажу на то, что на Алиэкспресс существует множество неоригинальных аккумуляторов, которые подходят для Dremel 8220 (и не только), а также недорогие зарядные устройства (типа AL1115CV). Как известно, это Bosch’eвский тип аккумуляторов, да и само зарядное совместимое. Выбирайте под свой тип, вилку лучше брать EU.

 Еще больше инструмента у меня в профиле и по ссылкам ниже.

• Цена: $7.97 (куплено $7,60 с бесплатной доставкой)

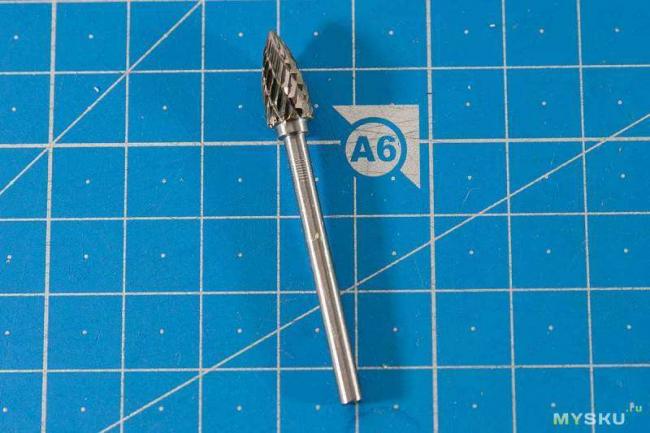

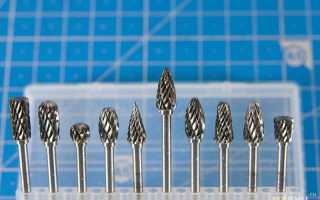

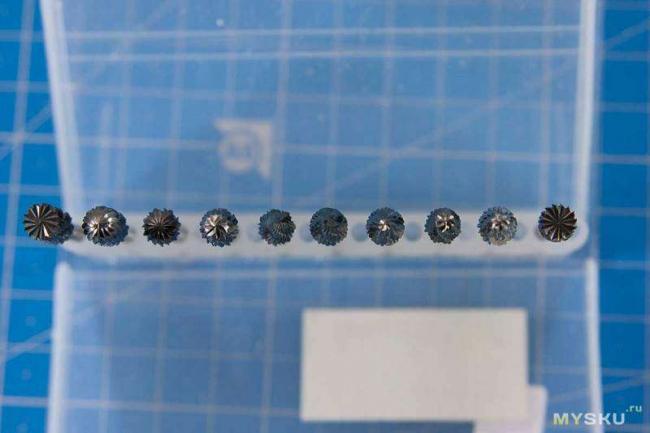

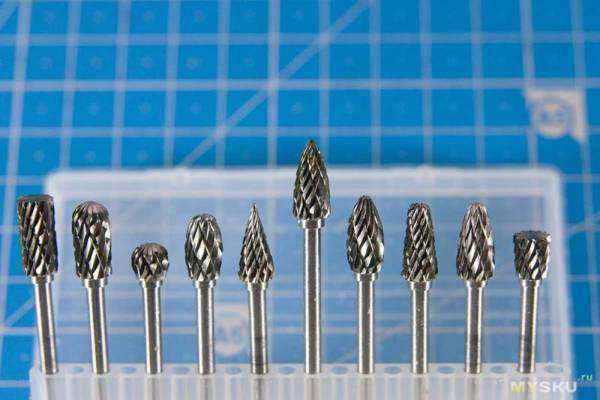

Переодически докупаю всякие расходные матерьялы для своей бормашинки, аля дремель. Недавно приехал набор из десяти фрез по металлу, пластику и пр. На странице продавца написано: Собственно, много писать про эти фрезы не буду. Подтверждаю, что — общая длина фрезы колеблется от 42 до 50 мм; — длина хвостовика 37 мм; — диаметр хвостовика 3 мм; — диаметр самих фрез в самой толстой части 6 мм. Фрезы упакованы в отличную пластиковую коробку, довольно жесткую и надежно закрывающуюся.

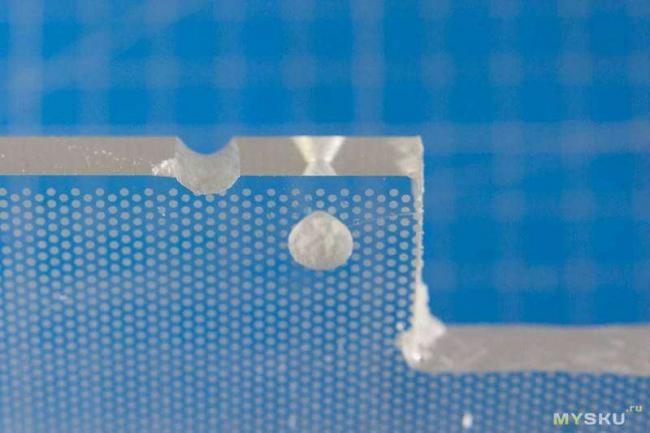

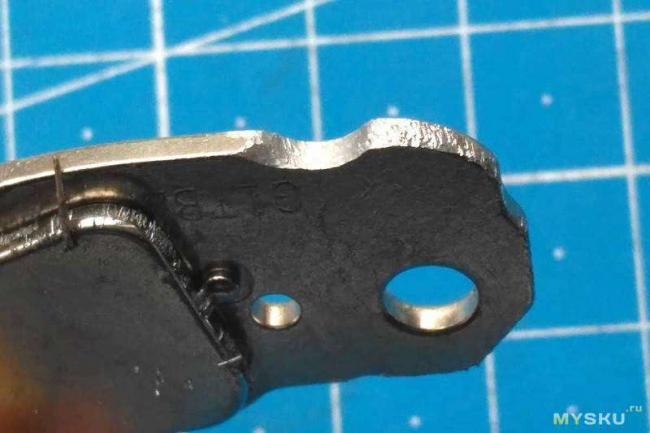

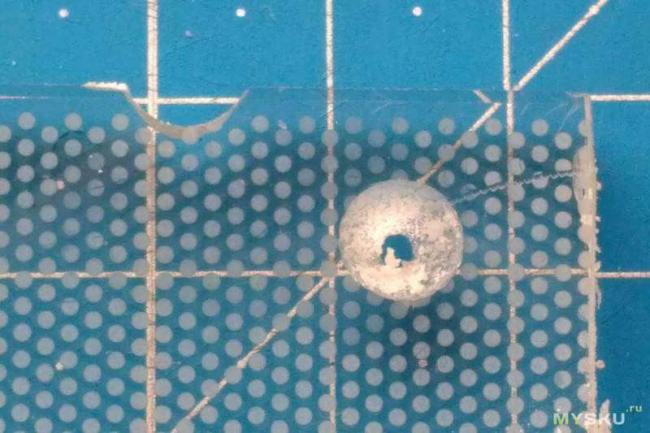

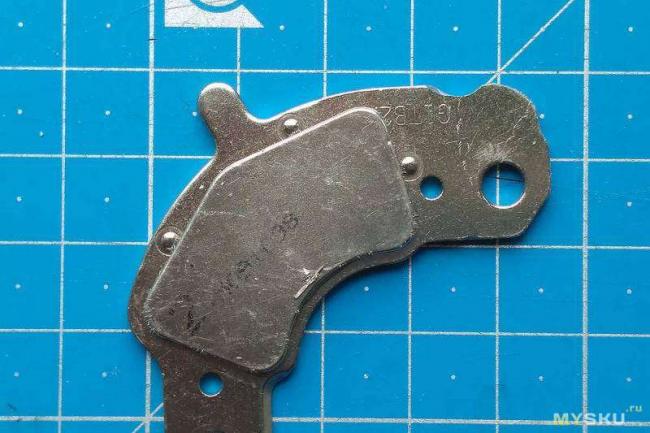

У продавца куча фотографий каждой фрезы, они полностью соответствуют действительности. Меня, как наверное и многих, больше интересует как эти фрезы в деле. Все фрезы идеально изготовлены, в том плане, что никакого биения в дремеле не наблюдается. На данный момент у меня не нашлось настоящей работы для инструмента, поэтому я взял разные матерьялы и попробовал работать фрезами. Результат работы видно на фотографиях. Насечки на рабочей поверхности довольно крупные, так что «отгрызают» заметные куски от детали. Хочу сказать, что в связи с этим, работы очень желательно проводить зажав деталь в тиски, а сам дремель крепко держать в руках. Если этого не делать, то иногда фреза цепляется за край обрабатываемой детали, и инструмент пытается вырваться из рук. Кроме того, что это грозит травмой, вы можете испортить изготавливаемую деталь и даже согнуть фрезу в районе хвостовика (все-таки 3 мм не так и много, а хвостовики, как правило, не закаляют). Рабочими являются не только боковая, но и торцевая поверхности каждой фрезы. Насечки сделаны таким образом, что резать фреза может при вращении только в одну сторону (по часовой стрелке). Тонкий алюминий (1 мм). Режется легко и гладко. Если «не прыгать» по поверхности, то место реза не имеет каких-либо заусенец и не требует после обработки напильником. Ради интереса прорезал небольшое прямоугольное отверстие, канавку и снял алюминий по плоскости. К сожалению, тисков у меня нет, поэтому все получилось не очень ровным. Толстое оргстекло (7 мм). Акрил тоже прекрасно обрабатывается. Как всегда, сделал небольшое углубление с торца и «просверлил» отверстие с помощью конусообразной фрезы. Если будете резать оргстекло или другой пластик, обратите внимание, что при резке он сильно греется, и фреза может «вплавиться» в пластик. Особенно вязким является акрил. Если его обрабатывать неаккуратно (особенно при сверлении или расширении отверстий), то фреза наверняка застрянет в нем. Фотографий по дереву не сделал, но с помощью фрезы хорошо отшлифовал торцевую часть топорища из бука. Из стали нашел дома только магнит от жесткого диска. Сам магнит резать смысла нет, он довольно хрупкий, а вот основание на котором он закреплен можно попробовать. фреза прекрасно справилась с заданием, оставив углубление в торце детали. Конечно, было бы намного интересней посмотреть на фрезы через какое-то время использования. Но в ближайшее время никакой интересной работы для них у меня не найдется (покупались на всякий случай, вдруг пригодятся). Продавец обещает, что фрезы изготовлены из карбида вольфрама. Карбид вольфрамаЭто самый твердый бинарный карбид, практически не уступающий алмазу. Его считают самым твердым металлом на Земле: он в 5 раз тверже стали, в 10 раз тверже каратного золота и в 4 раза – титана. По шкале Мооса он занимает 9-ю строчку (10-ка принадлежит алмазу) Проверить данное утверждение я, конечно, не могу. Однако, все фотографии, которые я привел выше были сделаны уже после испытаний и никаких следов износа на режущей части не заметно. На хвостовиках видно, где они зажимались. Иногда фреза застревала в обрабатываемом матерьяле и проворачивалась в цанговом зажиме. Итог: мне очень понравились фрезы. Выполнены качественно, отлично режут металл, пластик и дерево. Кто будет заказывать, обратите внимание, что в продаже существуют аналогичные фрезы, но предназначенные только для обработки дерева. Они несколько дешевле, но выполнены из другого матерьяла.

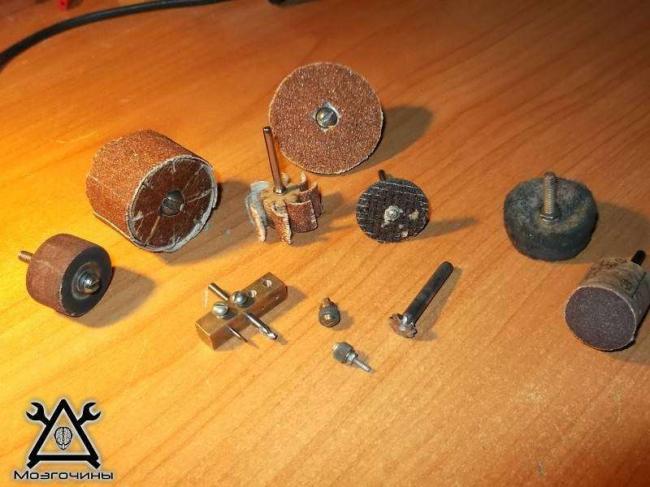

В статье будет затронута тема как сделать расходники своими руками. Не для кого не секрет, что китайские насадки очень низкого качества, а у фирменных цена кусается. Так что в некоторых случаях выгоднее будет сделать самому. Под катом вы увидите мои самодельные насадки и так же интересные решения из интернета.

Абразивные насадки

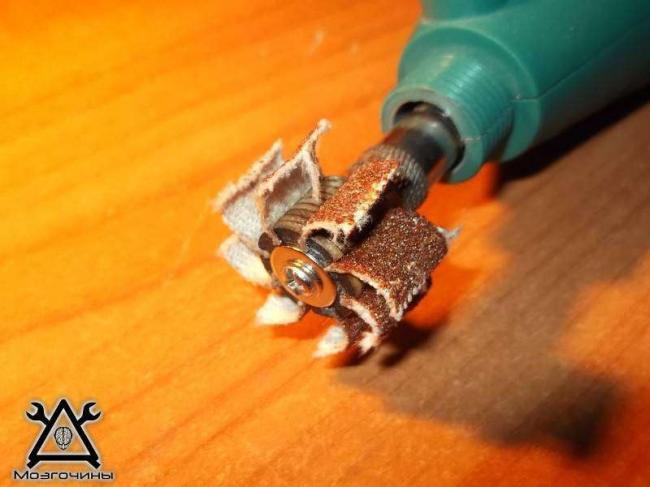

Лепестковый круг для гравера

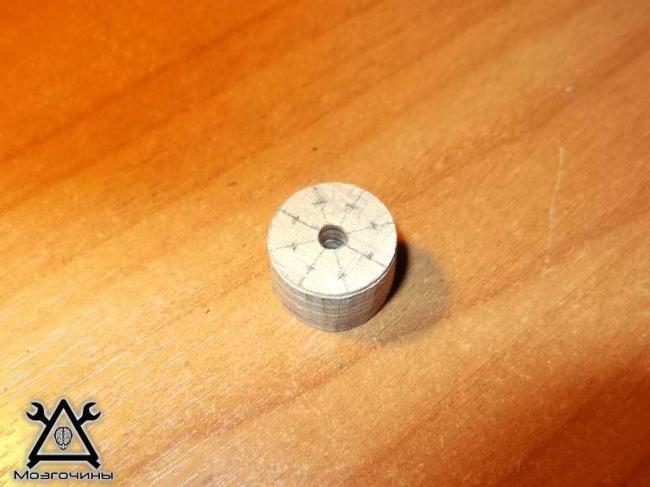

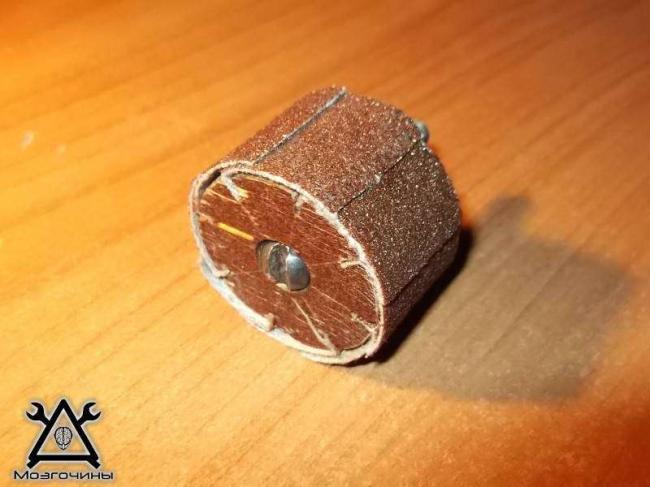

Родные наждаки на резиновом барабане живут не долго, по этому нужно найти альтернативное решение. Из фанеры вырезаем окружность небольшого диаметра:

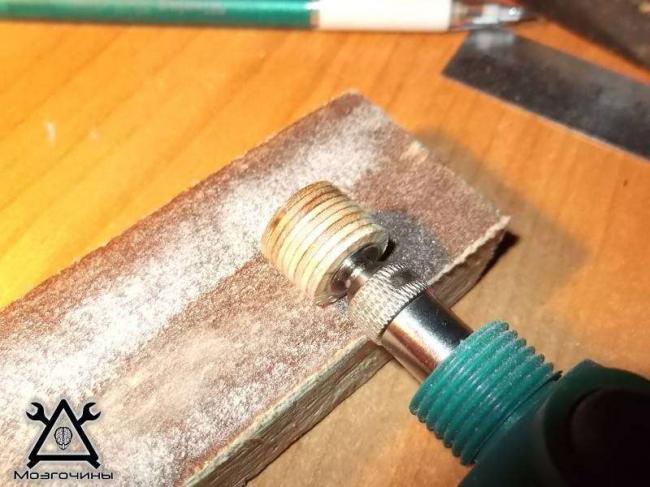

Придаём более ровную форму:

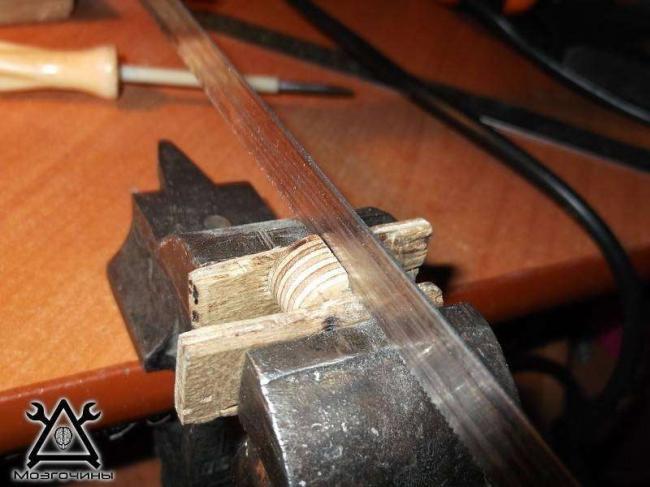

Делаем пропилы ножовкой по металлу:

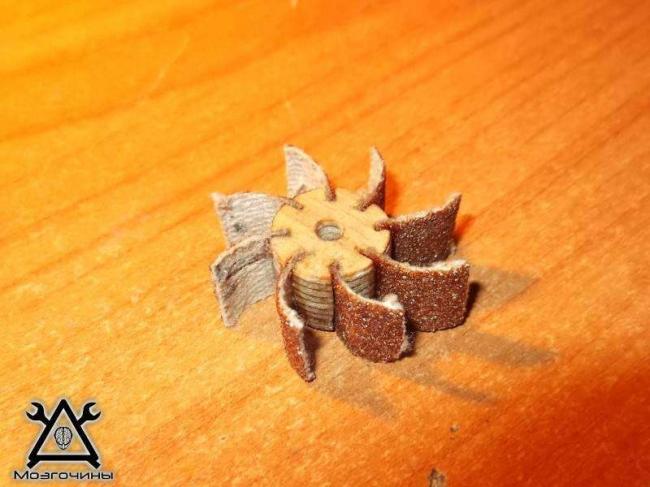

В полученные прорези на эпоксидную смолу вклеиваем наждак:

Получаем:

Лепестковый круг для дрели

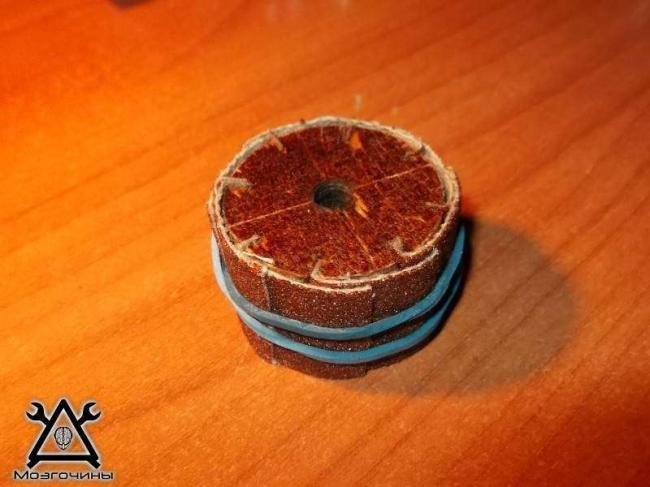

Насадка диаметром побольше. Чтоб не получилась «растопырка» как в предыдущем варианте, при склейке наждак нужно стянуть резинкой. Это происходит из-за того, что основание ткани впитывает смолу из разреза и грубеет.

Готовая насадка:

Плюс лепестковых кругом в том, что они служат на порядок больше, чем обычный наждак на барабане такого же диаметра.

Наждак для дрели из роликов от магнитофона

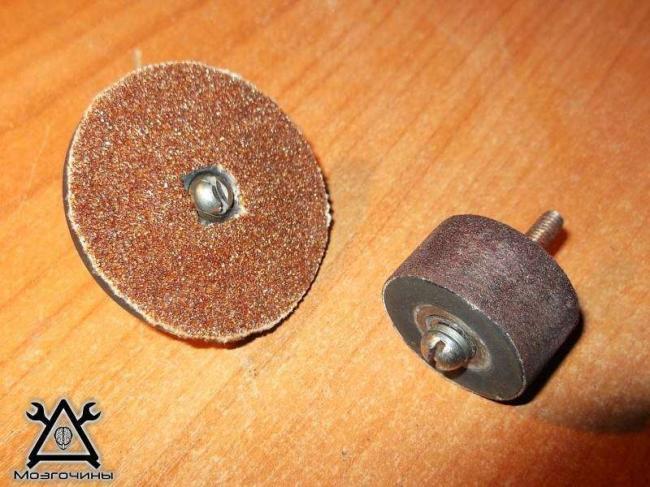

В старых бобинных магнитофонах имеются большие резиновые ролики с металлической втулкой. На втулку сажаем болт, а на резину клеим наждак:

Отрезные круги для гравера

Тема довольна распространена, но всё же расскажу для полноты картины.

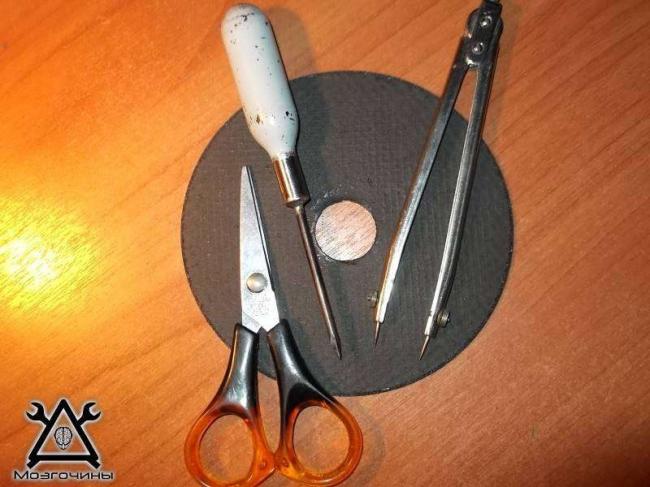

Берём тонкий отрезной диск для УШМ, циркуль с двумя иголками, шило, и ненужные ножницы:

1) Циркулем вычерчиваем окружности (слишком большие круги делать не стоит, работать ими неудобно. Оптимальный размер — чуть меньше стандартного круга) Следим за тем, что бы центр окружности находился посередине одного из квадратиков армирующей сетки.

2) Разрезаем ножницами диск на сектора, и потом вырезаем сами окружности, находящиеся в секторах. Для этой работы подойдут ножницы по металлу, но и обычными канцелярскими тоже можно делать, только они от этого сильнее тупятся, так что берём те ножницы, которые не жалко.

3) Лёгкими вращательными движениями шила начинаем поочерёдно с двух сторон проделывать отверстие. Диаметр отверстия должен быть равен диаметру винта. Если отверстие будет немного больше, то его разобьёт.

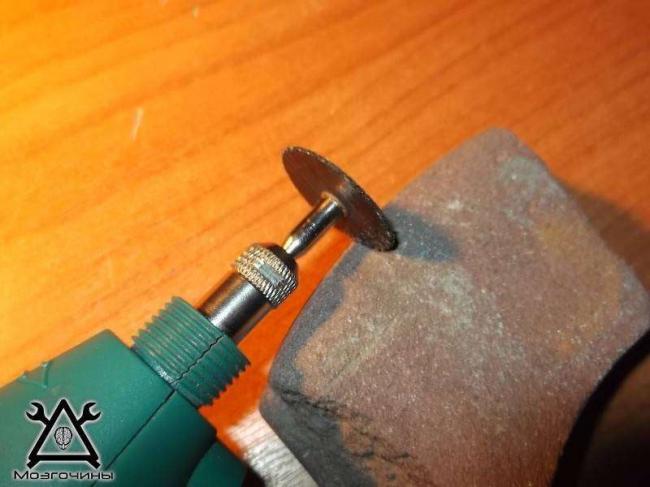

4) Обтачиваем круг на малых оборотах об ненужный точильный камень:

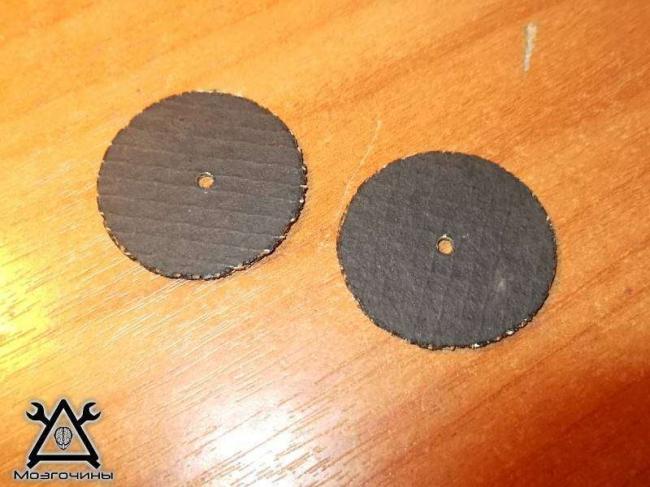

И получаем армированные отрезные круги:

Изготовление таких кругов обходится гораздо дешевле, нежели их покупка. Так же они дольше служат чем покупные неармированные круги.

Насадка для декоративной шлифовки

В пробку вкручивается саморез без шляпки, а в основание приклеивается шайба. Кулачки патрона будут упираться в шайбу и не давать саморезу вкручиваться глубже.

Удобнее всего такую насадку использовать на сверлильном станке. Можно вкрутить вместо самореза в пробку насадку для войлоков:

Полировальная насадка для дрели

Ещё одна довольно распространённая тема. Войлок от валенка зажимается болтом с широкими шайбами. На войлок наносится полировальная паста, например паста ГОИ.

Далее следует несколько примеров абразивных насадок, взятых из интернета.

Шлифовальный барабан для дрели

Шлифовальный барабан для гравера

На токарном станке вытачивается металлический барабан  с прорезью, в которую заправляется край наджака, и он обматывается вокруг барабана. Фиксация происходит резинкой. Ту же конструкцию можно сделать и из фанеры, как показано в предыдущем варианте.

Шлифовальные цилиндры для гравера

Товарищ Marshall предлагает делать цилиндры таким образом, цитирую:

Для того, чтобы сделать данный вид расходки нам понадобится: прочная, но как можно более тонкая ткань ( лучше Х/б ), шкурка нужной зернистости, а главное, трубочка подходящего диаметра, на которой и будут находиться цилиндры во время склеивания.

Итак, берем ткань и нарезаем ее длинными полосками шириной 12 мм. Потом эти полоски режем вразмер диамертра трубочки с нахлестом примерно 1-1.5 см., плотно натягиваем на трубку (чтобы они не болталис ) и склеиваем наши кусочки прямо на трубке с помощью обычного ПВА. Дальше задача чуть посложнее: надо правильно сделать трафарет, по которому будут в дальнейшем вырезаться сами шкурки. Трафарет показан на рисунке справа под трубкой. Делаем так: берем, отрезаем кусок шкурки такой же ширины, как и такань, но на 1 см длиннее. Прикладываем поверх наклееной ткани и отмечаем место, где должен быть стык двух торцов шкурок. После этого делаем необходимые геометрические действия: из точки должного стыка проводим поперек шкурки линию, с другого конца шкурки, на том же расстоянии делаем то же самое, после чего проводим в образовавшихся прямоугольниках диагонали и отрезаем по этим диагоналям кусочки шкурки. Теперь, когда вы прикладываете ваш трафарет поверх наклеенной на трубке ткани, вы получаете точное диагональное соединение торцов шкурки. Теперь у вас есть трафарет, который можно обвести ручкой по контуру на оборотной стороне наждачки.

Далее совсем просто: клеим полоски ткани пока на трубке не закончится место. Далее по трафарету вырезаем кусочки шкурки и клеим поверх ткани тем же ПВА или лучше «Моментом».  Чтобы шкурка не развернулась до того, как она приклеится, надо ее прижать резиночкой или полоской изоленты. После высыхания может получиться так, что ваша поделка приклеилась к трубке, поэтому надо после нанесения клея пару раз в разное время повернуть заготовки вокруг своей оси. Также, чтобы из бежать приклеивания заготовки к трубке нельзя использовать супер — клей и трубка не должна быть деревянной.



Фрезы

Фреза из колёсика зажигалки для дрели или гравера

Если насадка будет использоваться в дрели, то сажаем колёсико на болт, если в гравере — вместо отрезного круга:

Такая фреза запросто режет дерево, пластик и мягкий металл.

Фреза для дрели из дюбеля

Стачиваем со шляпки  все лишние неровности. Отрезным кругом гравера делаем пропилы под углом и получаем фрезу:

Центрорез

Разновидность сверла и фрезы. Центрорезом удобно прорезать отверстия в материалах, имеющих малую толщину. В металлическом брусочке нужно высверлить сначала отверстия под сверло и резец, потом под прижимные винты и нарезать в них резьбу.

Если центрорез будет использоваться в дрели, то вместо сверла нужно установить металлический пруток. Резец делается из хвостовика сломанного сверла.

Так же им можно нарезать шайбочек, например из стеклотекстолита от распаянных плат:

Фреза из пробки

Одна книжка предлагает изготовить фрезу из пробки. На сколько это удачная идея я скачать не могу, так как сам не пробовал обрабатывать что либо такой фрезой. Думаю, что для очень мягких материалов подойдёт.

Пара конструкций фрез из интернета

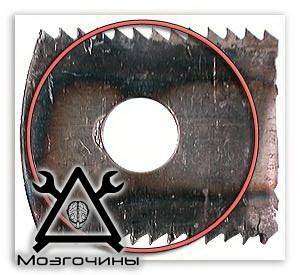

Фреза из ножа электробритвы

Товарищи на форуме предлагают использовать нож электробритвы как фрезу. Но есть одна проблема — направление вращения ножа обратное, так что нужна дрель с реверсом.

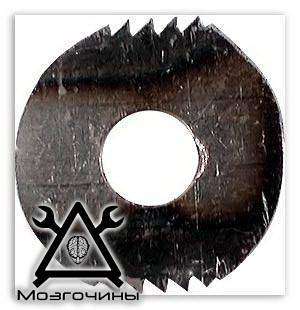

Фреза из ножовочного полотна

Ну вот и всё!

Добавляйте в комментарии свои насадки и годные варианты из интернета.
