Симисторный регулятор мощности

Вы здесь: Главная » Схемы радиолюбителям » Начинающим » Симисторный регулятор мощностиДобавил: Анатолий,Дата: 26 Июн 2015Рубрика: [ Начинающим, Новое на сайте ]

Простой регулятор мощности для паяльника (лампы) на MAC97A

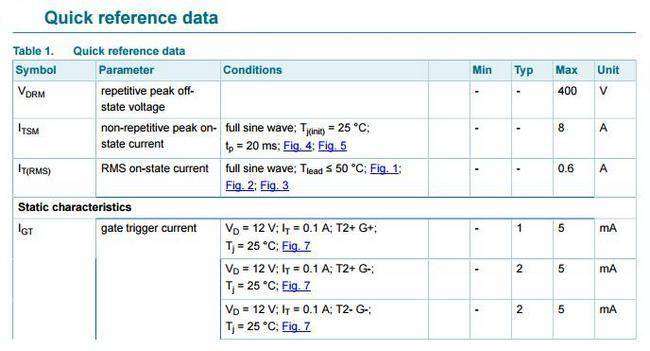

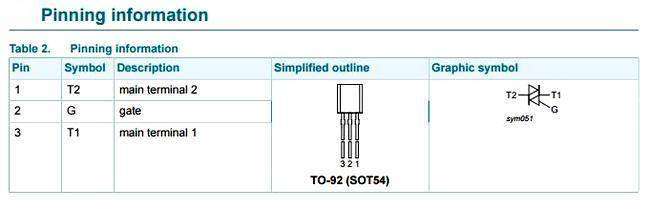

Простой регулятор мощности до 100Вт можно сделать всего из нескольких деталей. Его можно приспособить для регулирования температуры жала паяльника, яркости настольной лампы, скорости вентилятора и т.п. Регулятор на тиристоре получается по размерам сильно большой и конструктивно имеет недочеты и большую схему. Регулятор мощности на импортном малогабаритном симисторе mac97a (600В; 0,6А) можно коммутировать и более мощные нагрузки, простая схема, плавная регулировка, маленькие габариты.

Если у тиристора есть анод и катод, то электроды у симистора так охарактеризовать нельзя, потому что каждый электрод является и анодом и катодом одновременно. В отличие от тиристора, который проводит ток только в одном направлении, симистор способен проводить ток в двух направлениях. Именно поэтому симистор прекрасно работает в сетях переменного тока.

Как раз простой схемой, характеризующей принцип работы симистора служит наш электронный регулятор мощности.

После подключения устройства к сети на один из электродов симистора подаётся переменное напряжение. На электрод, который является управляющим с диодного моста подаётся отрицательное управляющее напряжение. При превышении порога включения симистор откроется и ток пойдёт в нагрузку. В тот момент, когда напряжение на входе симистора поменяет полярность он закроется. Потом процесс повторяется.

Чем больше уровень управляющего напряжения тем быстрее включится симистор и длительность импульса на нагрузке будет больше. При уменьшении управляющего напряжения длительность импульсов на нагрузке будет меньше. После симистора напряжение имеет пилообразную форму с регулируемой длительностью импульса.

В данном случае изменяя управляющее напряжение мы можем регулировать яркость электрической лампочки или температуру жала паяльника, а также скорость вентилятора.

Принципиальная схема регулятора на симисторе MAC97A6

Описание работы регулятора мощности на симисторе

При каждой полуволне сетевого напряжения конденсатор С заряжается через цепочку сопротивлений R1, R2, когда напряжение на С становится равным напряжению открывания динистора VD1 происходит пробой и разрядка конденсатора через управляющий электрод VS1 .

Регулятор мощности для паяльника своими руками

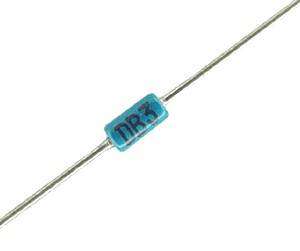

Динистор DB3 является двунаправленным диодом (триггер-диод), который специально создан для управления симистором или тиристором. В основном своем состоянии динистор DB3 не проводит через себя ток (не считая незначительный ток утечки) до тех пор, пока к нему не будет приложено напряжение пробоя.

В этот момент динистор переходит в режим лавинного пробоя и у него проявляется свойство отрицательного сопротивления. В результате этого на динисторе DB3 происходит падение напряжения в районе 5 вольт, и он начинает пропускать через себя ток, достаточный для открытия симистора или тиристора.

Диаграмма вольт-амперной характеристики (ВАХ) динистора DB3 изображена на рисунке:

Поскольку данный вид полупроводника является симметричным динистором (оба его вывода являются анодами), то нет разницы, как его подключать.

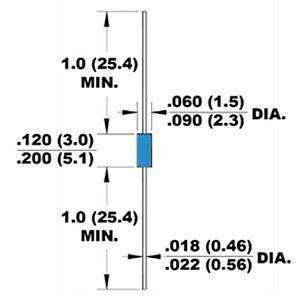

Характеристики динистора DB3

Кому нужно регулировать нагрузку более 100Вт, ниже представлена похожая схема более мощного регулятора на симисторе ВТ136-600.

Принципиальная схема регулятора на симисторе BT136-600

Приведенная схема регулятора мощности на симисторе рассчитана на достаточно большой ток нагрузки.

Если у Вас нет необходимых деталей и платы для сборки регулятора мощности на симисторе MAC97A6, Вы можете купить полный набор для его сборки в нашем магазине.

Как сделать регулятор мощности на симисторе своими руками: варианты схем

П О П У Л Я Р Н О Е:

</center>

Управление компьютером с пульта ДУ

Включение компьютера

Для управления компьютером с пульта ДУ решений достаточно много, например, ИК приемники от Microsoft, GotView и т.д. Существующее вспомогательное ПО, позволяет гибко настраивать управление прикладными программами с пульта ДУ, такими как видео или аудио плееры, почти превращая компьютер в мультимедийный центр. К сожалению, только “почти”. В большинстве своем ИК приемники лишены одной очень важной функции – они не позволяют включить компьютер дистанционно – с пульта ДУ. Подробнее…

Щипцы для укладки волос. Взгляд изнутри.</li>

Исследование алгоритма работы электронного термостата щипцов для укладки волос Ремингтон S-8660

Бытовая техника ломается, а «женская» бытовая техника ломается особенно часто 🙂

Но почему бы не использовать то, что ещё пригодно, в своих мастер-винтиковских самоделках?

Подробнее…

Настольная лампа из CD дисков</li>

Простая настольная лампа для работы за компьютером своими руками

Простую настольную лампу для работы за компьютером или ноутбуком в тёмное время суток можно легко сделать из старых ненужных CD, DVD дисков.

Работая перед монитором в темноте Ваши глаза напряжены и подвержены сильным нагрузкам, поэтому необходимо иметь подсветку рабочего места, особенно клавиатуры. Подробнее…

Регулятор напряжения 12 вольт

</ul><center>

— н а в и г а т о р —

« позже Как сделать песочницу с домиком?Мини теплица своими руками раньше » </center><left>Популярность: 85 397 просм.</left><center>

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

</center> Вы можете следить за комментариями к этой записи через RSS 2.0. Вы можете оставить комментарий:.

Цена: $5.37 за 10 комплектов

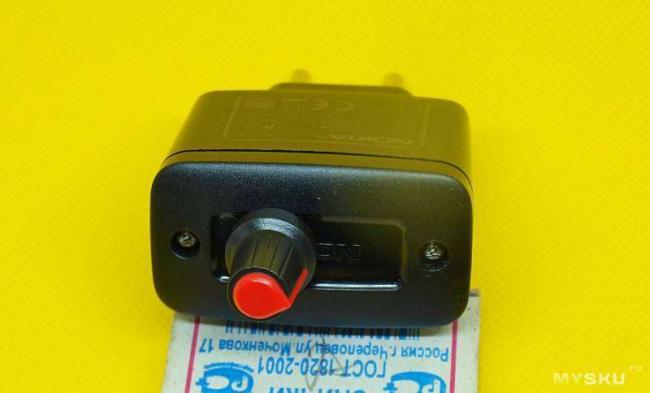

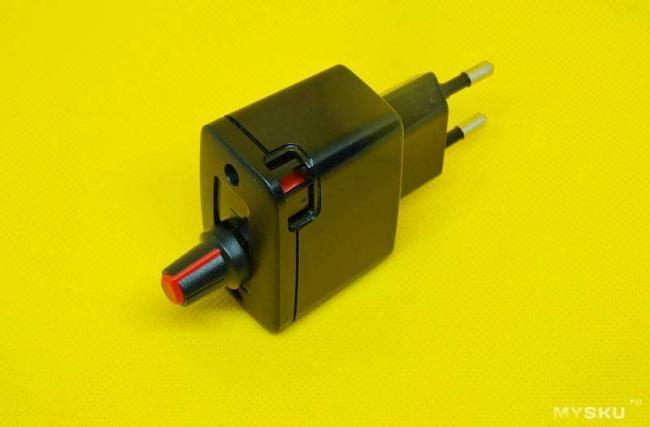

Здравствуйте. Обзор модуля для регулировки электрической мощности с примерами применения. Купил я этот набор для изменения на мощности паяльнике. Раньше я делал подобное устройство, но для паяльника тот диммер чересчур большой, как по размерам, так и по мощности и приходится располагать его в отдельной коробке. И вот на глаза попался сабж, который можно встроить в сетевую вилку, не любую правда, но найти можно. Мои размеры. Размеры платы 30х20мм. В глубину от выступающих контактов регулятора до резьбы 17 мм. Посадочное отверстие 9,2 мм. Диаметр резьбы 6,8 мм. Заказал лот из десяти наборов. Каждый набор помещен в полиэтиленовый пакет. Деталей немного. Переменный резистор со встроенным выключателем. Принципиальная схема вроде этой, только номиналы другие. Модуль можно спаять за несколько минут. Провода слишком толстые и не дают переменнику полностью встать на свое место. Поэтому припаивать их надо в последнюю очередь, если они нужны, конечно. Теперь нужно подобрать вилку. Ничего лучшего, чем корпус от зарядки нокия я не нашел. Корпус скреплен винтами, правда с хитрым шлицем, но можно открутить обычной плоской отверткой. Вытаскиваю внутренности, делаю отверстие в крышке. Все, прибор готов. Ручка регулятора имеет такую же фактуру и цвет как и корпус и не создает впечатление инородного тела.

Осталось подсоединить нагрузку — паяльник. Лужу пружинные контакты от зарядки с помощью кислоты. И соединяю провод паяльника с диммером и контактами. И все это помещаю внутрь корпуса зарядки. Провод в корпусе дополнительно фиксировать не стал, влез довольно плотно. Теперь осталось отрегулировать температуру. Хоть паяльник и на 25 ватт, но раскочегаривается до 350 градусов. Вращением регулятора добиваюсь, чтобы на жале было 270 С и переставляю ручку регулятора указателем на винт, чтобы проще было потом ориентироваться. В это время паяльник потребляет 16,5 ватт. Видео, демонстрирующее регулировку мощности. Ради эксперимента поставил сабж в вентилятор.

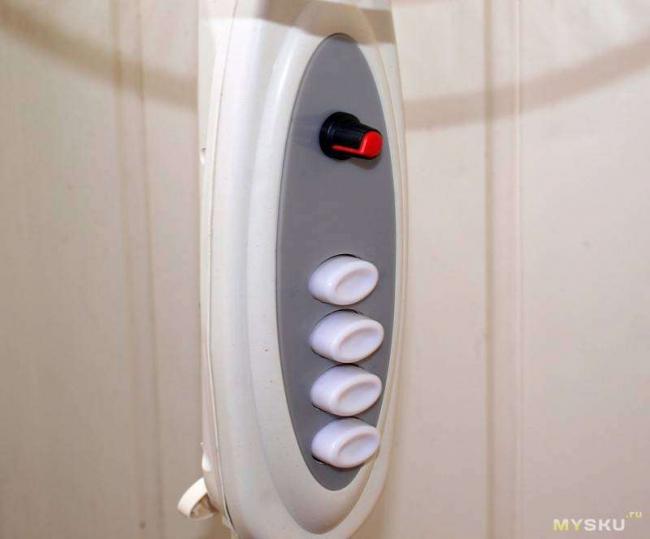

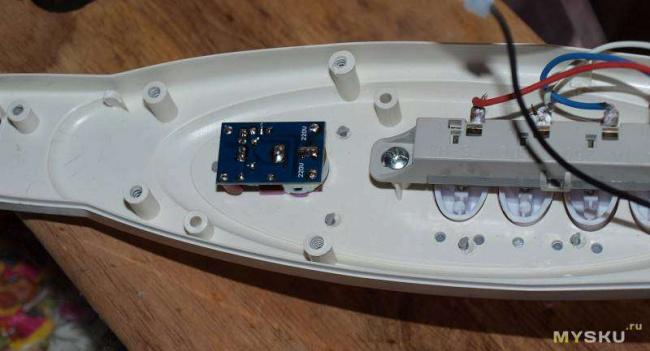

Но здесь регулировку оборотов безболезненно можно делать лишь в небольших пределах. При достаточном снижении оборотов — обмотки двигателя начинают гудеть, перегреваться и рано или поздно, скорее рано, при такой эксплуатации двигатель может сгореть Ну и универсальный регулятор, к которому можно подключить и паяльник, и лампу и вентилятор. Корпус взял от от блока питания от дект телефона. Блок питания самый простой — только понижающий трансформатор, на выходе переменный ток. Поэтому разобрал его без сожаления. Корпус расколол на 2 части по шву легкими постукиванием молотка по ножу. Приятный сюрприз- вилка вывинчивается, что облегчает процесс самоделания. Конечно, необходимо немного попилить. Необходимые детали уложились в корпус довольно компактно. Соединяю вилку и розетку проводами. Все это помещаю в корпус, где уже установлен диммер. Провода на фото припаяны неправильно, по невнимательности. Ток при такой распайке идет напрямую через конденсатор и диммер естественно не работает. А я то подумал — брак положили. Перепаял провода, как положено, на контакты подписанные «220V». Готовое изделие. Применяю диммер по прямому назначению — лампу накаливания можно душевно затемнить. Во время эксплуатации, какого то чрезмерного нагрева прибора не обнаружил, но использовал я сабж на мощность ниже номинальной. На этом все. Спасибо за внимание Используемые источники:
