Что такое люмены в светодиодных лампах и что они обозначают

За последние годы плавно и безболезненно изменились подходы к организации освещения в быту и общественных помещениях. Светодиодными лампами теперь никого не удивишь.

Содержание: 1. Что такое люмен 2. Параметры, определяющие показатель светового потока и его расчет 3. Сравнительная характеристика лампы накаливания и светодиодной лампы

Магазины продают светодиодные и люминесцентные светильники, но покупатель продолжает держать в уме «мощность», как главный показатель для источников освещения. Предусмотрительные производители, конечно, указывают мощность на упаковках светодиодных изделий, что это может значить. Стоит ли ориентироваться на мощность и как определить соответствие между типами приборов?

Больше об уровне освещения, который производит светодиодный источник света, скажет излучение, указанное в люменах. Что обозначают люмены в светодиодных лампах, разберемся в этой статье.

Что такое люмен

Понятие люмен было установлено международной системой измерений в середине ХХ века.

В люменах измеряют количество всего света, излучаемого источником. Параметр напрямую связан с понятием люкс, но существует между ними и разница.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуВажно понимать! Люмен (lumen) – полное количество света, которое способен излучать источник во всех направлениях. Люкс призван обозначать, сколько света попадает на квадратный метр поверхности.

Следовательно, если лампа, излучающая 100 Лм, освещает 1 м2 поверхности, то на нее будет падать поток равный 100 Лк. Если та же лампочка светит в помещении 10 м2, то его освещенность будет значительно ниже. Важно знать, что при расчетах следует учитывать весь световой поток, во всех направлениях.

В понимании этого скрывается одно из преимуществ светодиодных приборов перед лампами накаливания и люминесцентными устройствами, светящиеся во всех направлениях. У диодных светильников угол освещения приближается к 120 или 180 градусам. С помощью встроенных или наружных линз получают лучи любой ширины.

Вывод: световой поток направляется и используется в нужном направлении, увеличивая свою концентрацию.

Эту особенность производители активно применяют при разработке светодиодных ламп, устанавливаемых вместо галогеновых и ксеноновых, d2s lamp, приборов в автомобильные фары. Они дешевле ксенона, меньше нагружают электрику машин, чем галогеновые, не уступая по уровню освещенности.

Современные диоды используются для изготовления и замены ламп 20 Вт в габаритных фонарях и 55 W в фарах авто.

Параметры, определяющие показатель светового потока и его расчет

Для восприятия человеком важны несколько показателей светового потока:

• Количество всего исходящего от источника света.
• Длина волны. От нее зависит то, как глаз воспринимает яркость света. Излучение в средней, зеленой части спектра кажется более ярким, чем синие или красные участки, при одинаковой мощности ламп.
• Цветовая температура, измеряется в кельвинах и обязательно указывается на упаковках и паспортах изделий. На картинке показана шкала цветовых температур и цвет испускаемого света.

Обратите внимание! Теплые тона воспринимаются человеческим глазом как менее яркие, чем холодный цвет. При покупке «теплых» ламп делайте небольшой запас в сторону увеличения мощности для создания комфортных условий в помещении.

Сколько в 1 Вт светодиодной лампочки люмен

Узнать правдивый ответ на вопрос не так просто. Дело в том, что производители указывают мощность и световой поток, для светодиодов, а не лампочки. Измерить действительные значения можно только специальными приборами. Ориентироваться стоит на средние показатели.

В целом при потреблении 1 Вт мощности светодиоды излучают 90–100 Лм. Дорогие образцы способны «отдать» 130–140 Лм с одного Вт.

В лабораторных условиях получены светодиоды, выдающие 220 Лм/Вт, но в промышленных масштабах устройства не выпускаются из-за высокой стоимости.

Уменьшает коэффициент полезного действия встроенный драйвер питания светодиодов, снижая соотношение светового потока к мощности на 5–10%. Важно учитывать это при выборе и покупке источников света.

Перевод люменов в ватты

Для пользователей, которые не хотят изучать характеристики электроприборов и проводить вычисления, в сети интернет существует множество ресурсов со встроенными калькуляторами. Достаточно подставить данные представленные производителем (люмены) и выбрать тип светильника, чтобы получить требуемый показатель мощности.

Способ расчета освещенности для помещений

Расчет необходимого количества осветительных приборов применяется несложная методика.

Расчеты проводятся в два этапа:

• Расчет требуемой интенсивности светового потока.
• Определение количества ламп, способных обеспечить нужную освещенность.

Формула для приблизительного расчета уровня освещения, Лм.

Световой поток=нормативный показатель освещенности в люксах (приведен в таблице) * площадь помещения в м2 * коэффициент высоты потолков.

Для потолков до 2,7 м применяется коэффициент 1, при высоте помещения от 2,7 до 3 м – коэффициент 1,2, от 3 до 3,5 м – 1,5.

Пример расчета. В детской норматив освещенности устанавливается в 200 Лк. Площадь комнаты 12 м2 Высота 3,1 м – применяем коэффициент 1,2.

Перемножив 200*12*1,2, получают требуемый световой поток 2880 Лм.

Зная световой показатель, выбирают способные его обеспечить приборы. Для приведенной комнаты достаточно одной светодиодной лампы мощностью 25–30 Вт, или трех 10-ваттных источников.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопрос экспертуВажно! Для лучшего освещения помещения разумно использовать несколько светильников. Это позволит равномерно осветить комнату и избавиться от тени.

Сравнительная характеристика лампы накаливания и светодиодной лампы

При сравнении технических характеристик все параметры говорят в пользу диодных приборов.

Таблица 2. Сравнение характеристик светодиодных и ламп накаливания.

Регулярно снижающаяся цена на светодиодные лампы, и экономическая выгода от их применения делают устройства популярными среди покупателей.

Сколько люмен в светодиодах по отношению к другим источникам света

Таблица 3. Средние показатели светового потока для разной мощности потребления.

Светодиодные лампы проверенных производителей имеют неоспоримые преимущества при использовании в быту и на производстве. Они долговечны, экономичны, быстро окупаются. Возможность подобрать любой оттенок свечения сделают пребывание в помещении комфортным и безопасным.

Люмен — часто встречающаяся в физике и жизни единица. Что она обозначает, что измеряется в люменах и как он измеряется? Чему 1 люмен равен и сколько это ваттов, как перевести люмены в ватты? Об этом и другом далее.

Суть явления

Люменом или lumen называется измерительная единица яркости солнечного излучения энергии. Это световая величина согласно международной единичной системе. Единица измерения света люмен может означать число светового потока, который отдает конкретный источник, например, фонарь. Это более точная величина, по сравнению с мощностью, из-за того что световые источники, имеющие одинаковую мощность, но разный коэффициент полезного действия и спектральные характеристики, могут излучать разный световой поток.

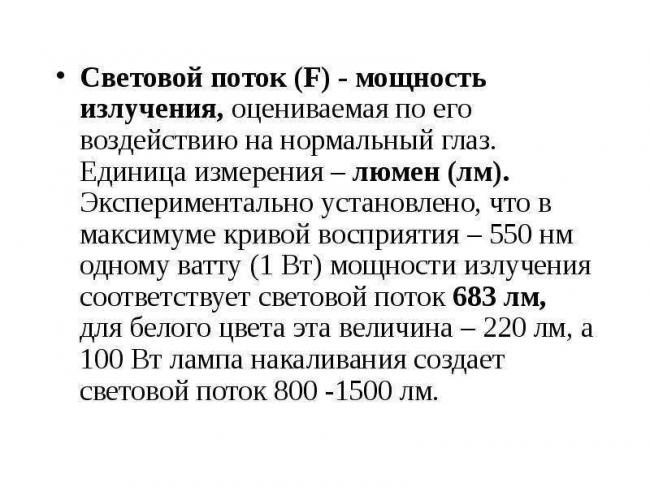

Определение из учебного пособия

Есть пара измерительных единиц освещенности. Это единица измерения люкс и люмен. Основной величиной из них является первая. Подъединицей считается lumen. Отличие этих показателей в том, что первый способен показывать значение освещенности единицы поверхностной площади, а второй — может показывать весь световой излучающий поток. Поэтому чем больше люксовая величина, тем ярче объект. Чем больше показания lumen, тем лучше светит сам проводник. Подобный вид различия позволяет сделать оценку эффективности источников, имеющих разную конструкцию.

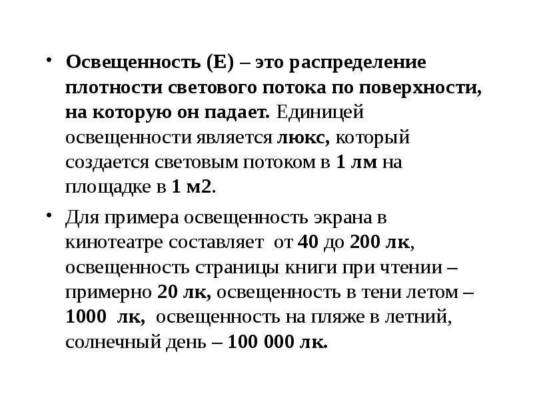

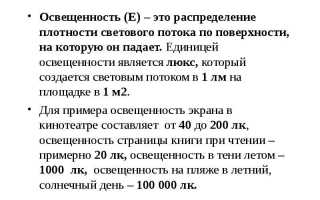

Определение из учебного пособия люкс

Источники света имеют направленное излучение. Лампы накаливания с люминесцентными изделиями способны излучать свет во все стороны. При этом чтобы получить одинаковую освещенность, необходимо использовать светодиоды, имеющие меньшую яркость, из-за того, что излучение сосредотачивается в одной направленности.

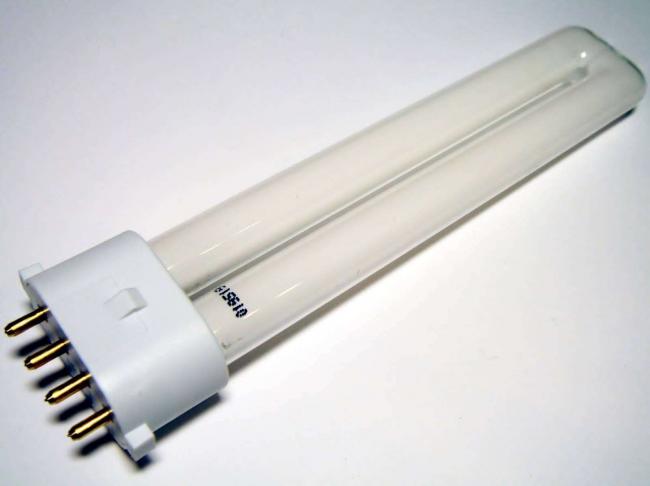

Люминесцентная лампа

Что измеряется в люменах

За последний век было изобретено множество светильников, измеряющихся в этой величине. К примеру, это светодиодные с люминесцентными лампами. Главное их преимущество в экономичности и эргономичности. То есть они яркие, но при этом используют мало тока. Пользуются особой популярностью у россиян. При этом сам по себе люмен свет не измеряет, это всего лишь единица измерений.

Светодиодная лампа как объект измерения

Яркость солнца

Многие ученые на протяжении века пытались измерить световой поток солнца в люменах. Клод Пуйе был первым, кому удалось максимально точно вычислить этот показатель. Для этого он решил использовать ту энергию, которая попадает на конкретную территорию Земли и перевернута перпендикулярным образом к направлению падающих лучей солнца. Он назвал ее солнечной постоянной. В ходе всех вычислений пришел к показателю 2,009×107 Вт/м²/ср.

Измерение освещенности

Измерение освещенности и перевод в ватты возможно сделать при помощи специальных приборов, а именно люксметров.

Для перевода светового потока в ватты можно использовать средние световые величины и провести следующие действия:

• Для перевода диодов необходимо умножить lumen на 90 лм/вт, а для филаментов диодов на 100;
• Для перевода люминесцентных энергосберегающих лампочек следует умножить на 60 лм/вт, а для дуговых ртутных ламп на 58.

Что касается лампы накаливания, в среднем 1200 лм равно 100 ваттам. При уменьшения мощности до 40 ватт люменов будет равно 400. Лампа с 60 ватт имеет 800 лм.

Таблица мощности популярных приборов в люменах, переведенной в ватты

Измерители люменов

Самым известным измерителем является люксметр. Это переносной вид прибора, который нужен, чтобы измерять освещенность. Это одно из семейства устройств с названием фотометр. Основа люксметра — фотоэлемент в виде полупроводникового устройства, где световой квант передает свою энергию электрону. В итоге появляется ток. Сила его является пропорциональной той, где располагается фотоприемник. Другой элемент люксметра — аналоговый вид индикатора.

Прибор используется, чтобы:

• контролировать санитарные нормы освещенности в жилищах;
• измерять уровень освещенности на рабочих местах для поддержания нормальных условий труда с рабочей гигиеной;
• контролировать освещенность на производстве, в школе, в библиотеке, в медучреждении, в музее и прочих заведениях;
• подбирать яркость ламп для оранжерей с тепличными хозяйствами;
• определять съемочную экспозицию при съемке фотографий;
• настраивать яркость световой рекламы с сигнальными огнями.

Обратите внимание! Стоит отметить, что люксметр нужен, чтобы проверять соответствие освещенности, указанной в документации, действительности.

Люксметр как основной прибор измерения

Соотношение люменов и ватт

Средним значением 150 lumen является 1 ватт. При повышении светодиодного напряжения увеличивается поток света. В связи с этим повышается температура. Для снижения температуры используется охладительная система. Как правило, просчитать точный показатель люмена в ваттах поможет люксметр.

Соотношение люменов и ватт

Люмен — единица, использующаяся повсеместно для обозначения напряжения в лампах и любом другом источнике освещения. Измеряется в Лм при помощи люксметра.

Все вы, наверное, слышали про мировой заговор. Масоны, инопланетяне и евреи Производители электрических лампочек вступили в него сто лет назад, чтобы лампочки не служили вечно, а перегорали каждый месяц и жрали уйму электричества. И только сейчас путы заговора разорваны и лампочковые магнаты раздавлены великой империей Китая, завалившей весь мир вечными и экономичными светодиодными лампами. Но не расслабляйтесь – мировой заговор не сдается. Теперь он явился в виде Великой Светодиодной Ложи Лажи Лжи. Короче, все врут (с).

Шутки шутками, а в той или иной степени врут, наверное, все производители LED-светотехники. Кто-то нагло и откровенно, кто-то так, слегка подвирает – но так или иначе, кажется, нет ни одной фирмы, которая не завышала бы параметров своих изделий. Разными способами – кто-то просто пишет красивые цифры от фонаря, порой запредельные с точки зрения здравого смысла. А кто-то – просто пишет характеристики вполне правдивые, но полученные в условиях, далеких от реальных условий эксплуатации. Например, световой поток, измеренный при температуре 25°С в импульсном режиме. Так или иначе, а 15-20% «припуска на вранье» давать придется.

Освещенность измерить просто, световой поток – сложно и дорого. Необходимо собрать весь свет, испущенный лампой и в равной степени учесть лучи по всем направлениям. То есть, нужен фотоприемник в виде полой сферы с одинаковой светочувствительностью каждого участка ее поверхности. Изготовление такой фотометрической сферы и ее последующая калибровка – задача весьма непростая.

Другой подход – по точкам промерить диаграмму направленности источника света и проинтегрировать по всей сфере. Но и это непросто: надо иметь солидных размеров темное помещение с темными стенами. И гониометрическая головка с двумя осями нужна, желательно с автоматическим приводом, чтобы не задолбаться вручную выставлять углы для каждой из нескольких сотен точек.

Впрочем, есть пара частных случаев, которые часто встречаются на практике и для которых можно ограничиться одним измерением. Об одном из них я и хочу поведать хабрасообществу.

Этот частный случай – плоский косинусный излучатель. Косинусным называется такой излучатель, яркость которого не зависит от угла между нормалью к его поверхности и направлением на наблюдателя. Диаграмма направленности такого излучателя определяется исключительно геометрией – а именно видимой площадью поверхности. И для плоского косинусного излучателя существует простое соотношение между световым потоком и силой света в направлении нормали к плоскости:

.

То есть достаточно измерить люксметром освещенность в метре от источника света и умножить ее на 3,14 – и мы уже имеем величину светового потока (либо, если расстояние не равно метру, его придется учесть по закону обратных квадратов). Разумеется, источник света должен быть много меньше расстояния до люксметра – иначе закон обратных квадратов работать не будет и результат измерения будет завышен.

Какие же источники света можно с достаточной для практики точностью считать плоскими косинусными излучателями? Это практически любые белые осветительные светодиоды без линзы и плоские сборки на их основе. Всевозможные китайские 5730, 2835, 5050, 3030 и прочие, что встречаются обычно в светодиодных лампах с алиэкспресса, а также продаются там же отдельно в катушках за копейки – это оно. А также матрицы. И китайские квадратные на 10 ватт, и Cree CXA и CXB. А вот для любых светодиодов с линзой, а также для светодиодов без люминофора (например, RGB) такой метод не годится — их диаграмма направленности существенно отличается от косинусной. Плоские светильники, встраиваемые в потолок и закрытые молочным стеклом, также неплохо соответствуют этой модели.

Итак, давайте уже что-нибудь измерим. В качестве подопытных кроликов у нас сегодня:

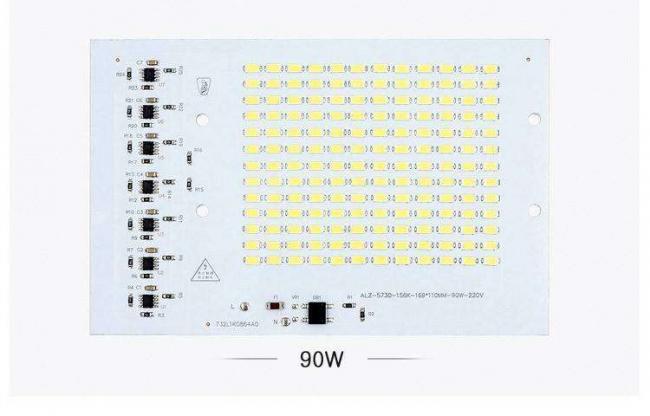

1. Сборка китайская на 90 ватт из 156 светодиодов 5730 (в каждом по два кристалла 13х30 mil) со встроенным драйвером на CYT3000B. По заверениям китайцев, должна давать 9200 лм.

Потребляемая мощность по приборам — 85 Вт, на ней и остаемся.

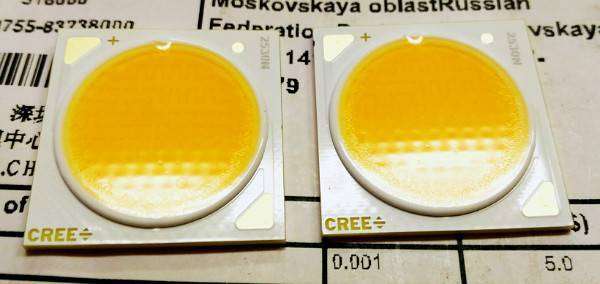

2. Матрица CXA2530, новая версия, 3000 кельвин, Ra>80. Световой поток при 800 мА и 85°С согласно даташиту — не менее 3440 лм, а при 25°С (такой температуры не бывает, если только не захолодить сам светодиод до температуры ниже нуля — тепловое сопротивление не даст) — не менее 4150 лм.

Заводим на токе 800 мА, потребляемая мощность составила 28,64 Вт.

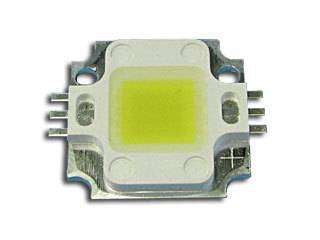

3. HPR20D-19K20 — древняя, как мамонт (покупалась году в 2010, если не раньше) матрица на 20 ватт фирмы HueyJann, похожая на нынешние 10-ваттные матрицы, отличается от них большим количеством кристаллов под люминофором — их 16 штук вместо девяти (4 штуки последовательно в каждой из четырех параллельно включенных цепочек). Заявлено 1830 лм при токе 1,7 А, реально на глаз не ярче, чем CXA2011 с подводимой мощностью 11 Вт.Запускаем на паспортном токе 1,7 А, напряжение составило 12,2 В, мощность 20,74 Вт.

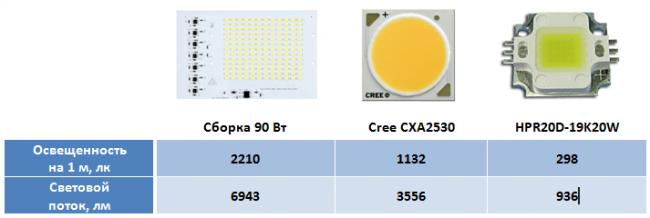

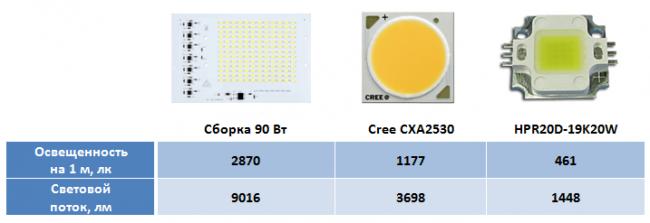

Освещенность измеряем люксметром UT382 (Uni-T), на «глазок» которого надеваем бленду из черной бумаги, чтобы не ловил отраженный от стен свет в неподготовленном помещении. Расстояние во всех случаях — метр. Результаты в таблице.

Выходит, что световой поток китайской сборки соответствует заявленному (в пределах погрешности люксметра), у Cree’шной матрицы тоже все в пределах даташита (учитывая, что температура ее неизвестна), а вот у HueyJann’овской матрицы обещанных люменов нет и близко.

Но что-то затерзали меня смутные сомнения: 9000 с хвостиком люмен при 85 ваттах, учитывая КПД драйвера 80% и при том, что светодиоды работают далеко не в облегченном режиме, по полватта на корпус, а пиковый ток вдвое больше среднего (никакого фильтрующего конденсатора у этих плат нет) — это очень даже круто. Вдобавок как-то не видно от этой сборки значительно большей освещенности в комнате по сравнению с люстрой, в которой пять лампочек по 950 лм (энергосберегайки).

Подозрение падает на люксметр — не все из них адекватно измеряют светодиодные источники. Те из них, что сделаны на базе фотодиода BPW21R, имеют очень приблизительное соответствие спектральной чувствительности стандартной кривой видности, и относительная чувствительность к излучению 450 нм (это длина волны, соответствующая синему пику, имеющемуся в спектре почти всех белых светодиодов) превышает относительную чувствительность глаза в этой области в несколько раз. В данном приборе фотоприемник другой, что и являлось одним из критериев при выборе прибора, но все же сходим в охрану труда и возьмем другой люксметр. Это оказался ТКА-Люкс. В его методике поверки содержится проверка спектральной характеристики, то есть она должна соответствовать кривой видности с нормируемой погрешностью. Повторяем измерения с ним. Вот результаты:

Ну что тут сказать? Врут не только производители светодиодных ламп, но и мой люксметр. Причем врет, как и ожидалось, по-разному для разных светодиодов. Для матрицы CXA2530 разница с профессиональным аппаратом минимальная, скорее в пределах погрешности обоих приборов. Но у этой матрицы провал в спектре почти незаметен, если смотреть через компакт-диск (реально он, конечно, есть). А вот остальные подопытные «провалились» прилично. И теперь прекрасно видно, что до заявленных люменов они не дотягивают более чем заметно: китайская 90-ваттная сборка — на 25%, а матрица HPR20D-19K20 — почти вдвое.

Отсюда можно сделать следующие выводы:

1. Да, описанным образом можно оценить световой поток, испускаемый светодиодами, матрицами и сборками (в пределах описанного частного случая).
2. С измерением освещенности от светодиодов люксметром надо быть осторожным и убедиться, что он имеет корректную кривую спектральной чувствительности. Ибо врут все (с).
3. Если измерения показывают, что китайским изделием достигнуты заявленные характеристики, значит, вполне вероятно, что прибор проградуирован в китайских люксах:).

Если вам захочется таким же образом оценить световой поток светодиодной лампочки с полусферическим рассеивателем, нужно снять рассеиватель. Под ним скорее всего будут вполне подходящие светодиоды. Но сам рассеиватель вносит потери 15-20 и более процентов светового потока.

Да, и последнее. Описанная методика ни в коей мере не является ни метрологически строгой, ни точной. Она оценочная и не более того. Именно поэтому я не привел здесь анализа погрешностей.
