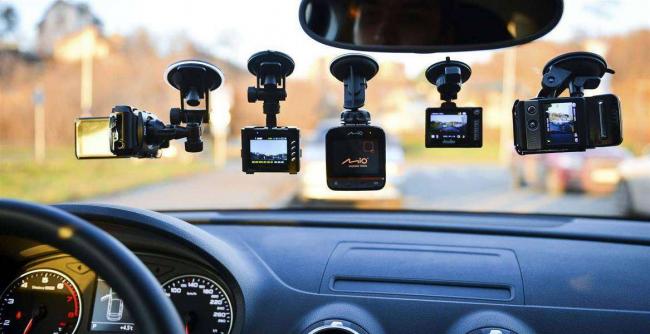

Для создания должного уровня безопасности жизни водителя и защиты личного авто, устанавливаются приборы, которые выполняют видеозапись происходящих событий, обработку информации и ее последующее хранение на специальном носителе. Предлагаемые на рынке видеорегистраторы представлены обширным модельным рядом, поэтому каждый автолюбитель может выбрать подходящее ему оборудование как по цене, так и по функциональному набору. Видеорегистрирующий прибор устанавливается в машине в любом удобном месте. Чаще всего водители предпочитают монтировать такое устройство на лобовом стекле, поскольку именно в этом месте обеспечивается самый лучший обзор. Существует несколько способов подключения регистрирующего оборудования в салоне автомобиля. Наиболее распространенным является подключение видеорегистраторов к плафонам освещения.
В чем преимущества способа подключения автомобильных видеорегистрирующих приборов к осветительному плафону?
При подключении видеорегистратора в автомобиле необходимо помнить, что электропитание в машине подается с напряжением 12 или 24 В. Для того чтобы выполнить безопасную установку регистрирующего аппарата, нужно внимательно изучить его техническую характеристику. В случае несовпадения предельного напряжения, рекомендуется устанавливать соответствующие преобразователи. Подключить видеорегистратор в транспортном средстве можно тремя способами:
- К прикуривателю;
- К плафону освещения;
- К бортовой сети или системе зажигания.
Наиболее простым и распространенным способом подключения видеорегистрирующего устройства является его включение в разъем для прикуривателя. Такой вариант подсоединения изначально предусматривается практически всеми производителями подобного оборудования. Недостатком этого варианта подключения является видимость соединительных проводов.
В связи с этим многие автолюбители стремятся спрятать кабельные линии под обшивку внутри салона машины.
Также регистратор можно подсоединить к источнику питания, используя осветительный прибор. Как правило, подключать механизм нужно к плафону, расположенному на потолке ближе к лобовому стеклу. При выборе такого варианта подсоединения разбирается осветительный прибор и выполняется спаивание проводов. В данном случае необходимо проводить измерение напряжения, поскольку практически в автомобиле любой модели на лампу подается напряжение 12 В. Чтобы защитить от поломки видеорегистрирующий прибор, как уже говорилось, рекомендуется устанавливать преобразователь или предохранитель.
На видео – как подключить видеорегистратор к освещению салона:
Подключать видеорегистратор можно к системе зажигания или аккумулятору. Однако тогда лучше всего прибегнуть к помощи квалифицированных специалистов, поскольку необходимо будет разбирать не только обшивку, но и основные управляющие элементы автомобиля.
Как выполнить установку видеорегистрирующего аппарата?

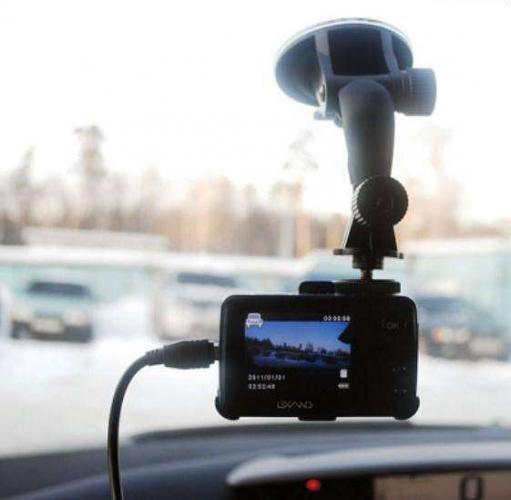

Прежде чем выполнить подключение устройства регистрации к источнику питания, нужно сам прибор установить. Располагается видеорегистратор без выносных видеокамер, как правило, на лобовом стекле. Вариант крепления зависит от предпочтений пользователя. Прикрепить регистрирующее устройство можно двумя способами:
- Посредством липучек (присосок);
- На двустороннюю клейкую ленту.
Видеорегистратор располагается в противоположной стороне от руля. Важно расположить прибор таким образом, чтобы он не закрывал зеркало заднего вида. Если выбран способ подсоединения оборудования к прикуривателю, то соединительные провода выводятся вверх и прячутся в специальной нише. Можно проложить провод понизу и закрыть его резиновой прокладкой. Некоторые водители скрывают соединительные кабели в бардачке или нише, которая может располагаться в районе коробки передач.
Подключение регистратора к осветительному плафону и стоимость услуг по установке
Для выполнения самостоятельного монтажа, подсоединения и настройки видеорегистрирующего прибора, требуются определенные технические и электромеханические знания. Не каждый водитель или владелец транспортного средства умеет работать с проводкой. Во избежание наступления негативных последствий лучше всего обращаться за помощью в специальные станции технического обслуживания автомобилей или сервисы. Любая фирма, которая предоставляет услуги по установке и настройке устройств видеорегистрации, должна иметь соответствующий сертификат.
Прежде чем выбрать подходящий сервисный центр, можно изучить отзывы других клиентов и опыт работы фирмы.
Определить точную стоимость предоставления монтажных и настроечных услуг невозможно, поскольку цену образует ряд факторов, например, тип оборудования, количество видеокамер, марка автомобиля и т. п. Средняя цена монтажа и подключения видеорегистратора в автомобиле составляет 1500 рублей. Как показывает практика, такая цена устанавливается на подсоединение регистрирующего прибора с одной встроенной камерой, скрытой прокладкой соединительных линий (под обшивкой). При подключении видеорегистратора к бортовой сети машины, а также установке дополнительного оборудования (GPS-модуля, выносных видеокамер), цена варьируется от 2000 до 5000 рублей.
Зеркало видеорегистратор с камерой заднего вида с АлиэкспрессНа видео – работа видеорегистратора, подключенного к плафону.
Установка и соединение с источником электропитания видеорегистрирующих устройств на профессиональном уровне стоит от 9000 до 30000 рублей. В стоимость подключения и монтажа входят:
- Установка отдельных фиксирующих модулей;
- Организация дистанционного управления и просмотра видеоинформации;
- Подключение комплекса «черный ящик».
При монтаже и настройке оборудования такого типа в автомобилях, которые находятся на гарантийном обслуживании, фирма должна предоставить соответствующую гарантию и пакет документов. Составленная документация передается официальным представительствам и дилерам конкретной марки автомобиля.
- Отвертки;
- Тестер;
- Соединительные клеммы (при необходимости);
- Изоляционную ленту;
- Нож;
- Шестигранник;
- Пластиковые зажимы.
Электропитание поступает к плафону освещения сразу после открытия замка на двери. Прекращается поступление энергии приблизительно через десять минут после постановки автомобиля на сигнализацию, поскольку все приборы обесточиваются. Осветительный прибор считается преимущественным способом скрытого подключения видеорегистрирующего оборудования, поскольку плафон расположен ближе всего к лобовому стеклу. Перед началом подключения выполняется установка прибора на лобовом стекле.

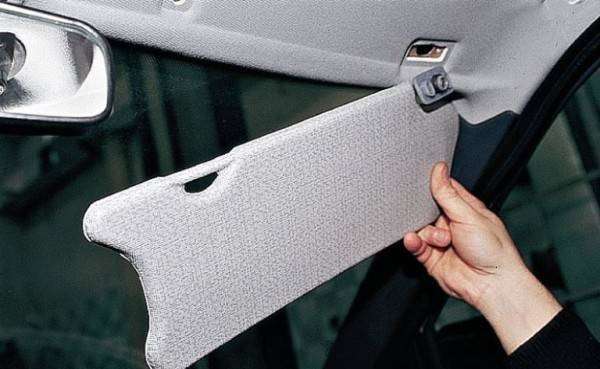

Далее выполняется прокладка соединительных кабельных линий. В некоторых марках автомобиля для скрытой кладки проводов требуется снимать солнцезащитные козырьки. Это не составит труда, поскольку такие действия выполняются путем нажатия на крепления с двух сторон, а потом аккуратно высовываются устройства вниз. В некоторых машинах эти козырьки прикручены шурупами, в таком случае их, соответственно, требуется выкрутить.

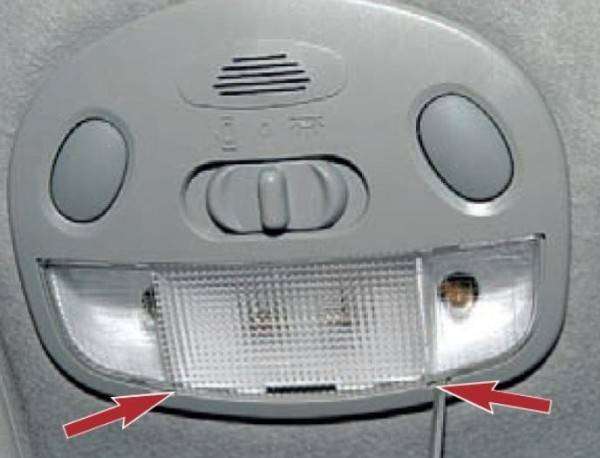

Далее снимается защитная панель с плафона. Декоративную накладку осторожно можно поддеть отверткой и, помогая руками, снять ее с крепления.
Официальный магазин E-ACE DirectЗатем нужно открутить два шурупа и плавно вынуть корпус осветительного плафона. После этого отключается контактная группа, а провода отсоединяются от корпуса.
Аккуратно отсоединяется обшивка потолка и под ней протягивается соединительный кабель в направлении от видеорегистратора к осветительному прибору. Далее выводятся контакты от адаптера. Соединительные кабели с двух сторон обязательно подлежат зачистке. Затем провода скручиваются и изолируются. При соединении проводов необходимо соблюдать полярность. Для того чтобы провода не обвисали, их можно закрепить специальными стяжками или маделином.
После выполнения соединительных действий следует проверить работу видеорегистратора. В случае правильного подключения, на монитор будет выводиться изображение или загорится индикаторная лампа. Завершающим этапом является установка плафона в разъем и крепление его болтами. Обшивка и солнцезащитные козырьки устанавливаются на место.
2015-05-15Подключаем видеорегистратор
Способы подключения видеорегистратора
Подключение видеорегистратора к плафону освещения
Данный метод подключения регистраторов нашел самое большое распространение среди автолюбителей. Ведь в большинстве моделей автомобилей он достаточно прост, позволяет максимально скрыть все провода, обеспечивает должную надежность питания девайса и одинаков практически для всех моделей автомобилей.
Благодаря этому именно его мы рассмотрим в первую очередь:
- Перед тем, как подключить видеорегистратор к плафону освещения, нам предстоит выполнить прокладку провода. Делать мы это будем под обшивкой салона, поэтому у большинства моделей автомобилей вам понадобиться кроме плафона освещения снять солнцезащитные козырьки.
- Следующим этапом подключения является определение необходимых нам клемм или проводов, к которым предстоит подключение. Нам необходимо найти соответственно «плюс» и «минус». Делаем это при помощи обычного тестера.
На фото указано, как должны подключаться провода
Обратите внимание! Очень важно подать «+» и «-» к соответствующим контактам вашего регистратора. В противном случае вы рискуете спалить ваш девайс. Поэтому предварительно убедитесь в знаке электрического тока на каждом из проводов, при подключении от прикуривателя.
- Определившись с нужными проводами на плафоне освещения, убедитесь, что напряжение на них присутствует постоянно. Дело в том, что на некоторые из подходящих к плафону проводов напряжение подается только при открытии дверей. Очень важно не подключиться именно к ним.
- Окончательно определившись с необходимыми проводами, делаем надрез на изоляции и подключаем к ним питание регистратора. После выполнения этого провода следует качественно заизолировать. В некоторых моделях автомобилей имеется возможность подключиться к клеммам плафона. Поэтому выполняем подключение, исходя из удобства и рациональности.
Обратите внимание! Напряжение на прикуривателе 12В, а напряжение питания регистратора обычно 5В. Поэтому блок, вставляющийся в прикуриватель, выкидывать никак нельзя. А вновь смонтированные провода питания вы можете припаять либо к выводам, либо к контактам в самом блоке.
- На этом подключение регистратора к плафону освещения окончено, и у нас есть возможность проверить работоспособность девайса. Если вы все сделали согласно нашей инструкции, то регистратор будет работать без проблем.
Вариант подключения к плафону освещения
- На последнем этапе подключения аккуратно укладываем проводку полностью, исключая перегибы. Устанавливаем на место плафон освещения и солнцезащитный козырек, и вообще приводим салон в надлежащее состояние.
Подключение регистратора к системе зажигания
Но не только к плафону освещения подключение регистратора возможно на данный момент.
Отзыв: Видеорегистратор Xiaomi Yi 1080P Car WiFi DVR - Превосходный видеорегистратор за небольшие деньги.Кроме того достаточно широко применяется подключение к системе зажигания. Это позволяет видео регистратору включаться в работу в момент поворота ключа зажигания. Но на пути этого метода есть огромный недостаток — полное отсутствие универсальности для разных моделей автомобилей.
Итак:
- Если вы решили подключить регистратор к системе зажигания своими руками, то, прежде всего, следует проложить провод. Делать это проще всего вдоль лобового стекла с левой стороны машины.
- После прокладки провода вам следует отыскать на замке зажигания клемму «+», на которой появляется напряжение после поворота ключа. Для каждого автомобиля это могут быть разные клеммы, и поэтому определять необходимую вам придется методом «научного тыка».
- «Массу» можно подключить непосредственно к корпусу автомобиля в любом удобном для вас месте. Некоторые используют для подключения «-» контакты автомагнитолы.
Обратите внимание! Если вы подключите «массу» к корпусу автомобиля, то при поиске места снижения изоляции проводки это может вызвать массу проблем. Ведь по закону подлости об этом подключении вы забудете сами или забудете сказать в автомастерской. Поэтому лучше использовать стационарные клеммы электроразводки.
Подключение регистратора к системе зажигания
- Выполнив подключение, проверяем работоспособность нашего регистратора и качество видео, качественно изолируем места подключения и восстанавливаем нарушенную обшивку автомобиля.
Другие способы подключения видеорегистратора
Кроме описанных выше существуют и другие альтернативные способы подключения регистратора. Прежде всего, это использование специального раздвоителя прикуривателя.
Цена на данный девайс не так высока, но он позволяет достаточно просто решить проблему подключения к электросети автомобиля разных устройств. Хотя многие отмечают низкое качество таких раздвоителей, представленных на рынке.
Раздвоитель прикуривателя
Еще одним вариантом решения проблемы наша инструкция считает использование специальных раздвоителей в блоке предохранителей. Данное устройство устанавливается на клемму одного из предохранителей и позволяет подключать сразу несколько дополнительных устройств.
Здесь достаточно важно установить данный раздвоитель после предохранителя, дабы он мог выполнять защитные функции и для вновь подключенных устройств. При этом мощность этих устройств не должна быть очень высока.
Вывод
Зная, как подключить регистратор к плафону освещения, системе зажигания и другие методы подключения, вы можете выбрать оптимальный именно для вас.
При этом следует помнить, что, если вы не дружите с мультиметром и вообще с электричеством, не стоит экспериментировать. Лучше обратитесь к специалистам.
Homeadmin2019-02-05T15:00:59+00:00
Закажи прямо сейчас!
Как это работает
Всего три основных шага для подключения.

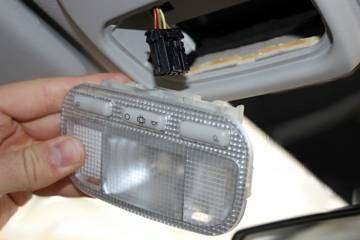

Отсоединить плафон освещения

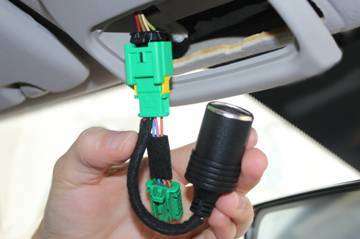

Подключить адаптер к жгуту плафона

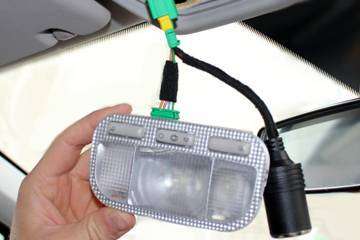

Подключить адаптер к плафону
