Как привязать новый брелок или телефон в сигнализации Пандора

23.12.2015 Быстрые ответы, Изучаем охранные системы

</dt>

Поэтому и написана эта статья, а так же снят видео-ролик по использованию брелка сигнализации в повседневной жизни. Брелок Пандоры, а для примера мы использовали Пандору DX-50, это очень сложное устройство. И возможностей как управления системой, так и настроек работы сигнализации очень много. Многие команды доступны прямым доступом, то есть отправка команды происходит в одно нажатие кнопки брелка. Причем с одного нажатия можно отправлять до четырех команд, это зависит от времени удерживания кнопки в нажатом состоянии. Время считается в секундах и отсчет секунд ведет сам брелок, сигнализируя о каждой прошедшей секунде звуком (писком) динамика и вибрацией.

А есть команды, которые можно выполнить выбором иконки на рабочем столе.

И есть большие возможности по удаленной настройке режимов работы как самой сигнализации так и автоматических запусков. А так же по настройке и регулировке встроенных в системный блок датчиков — удара и перемещения автомобиля. И даже настройке дополнительного датчика, допустим объема, если он установлен на автомобиль.

В ролике мы постарались максимально подробно описать и показать эти возможности, но предупреждаем, даже в ролике описано не все и читать инструкцию скорее всего придется. А возможно информации Вам хватит, а значит пользуйтесь на здоровье !

Ниже видео-ролик.

А еще ниже картинки с описанием назначения пиктограмм и индикаторов.

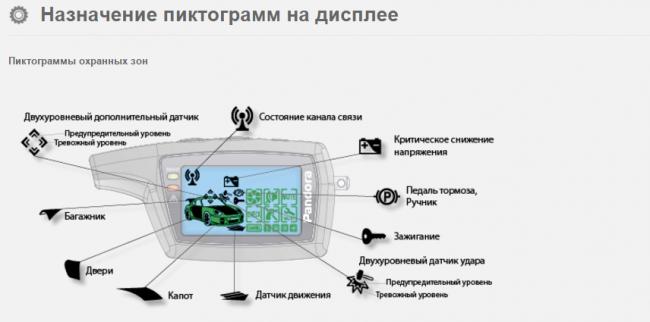

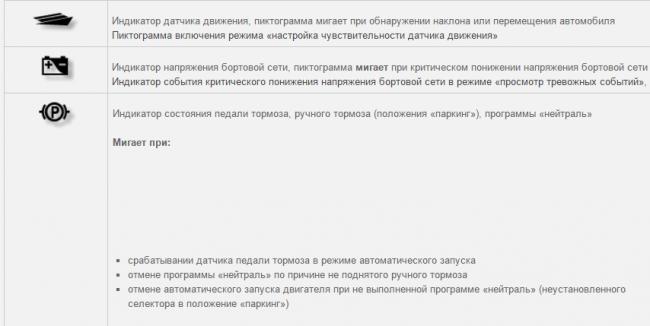

Значение пиктограмм и индикаторов брелка ниже в картинках

</dd></dl>

Современная сигнализация Pandora с автозапуском благодаря многоуровневой защите авто и шифрованию сигнала от перехвата является наиболее прогрессивным охранным комплексом. Качественные компоненты вкупе с их аппаратной реализацией позволяют «сигналке» быть практически неуязвимой для всех известных видов взлома.

Содержание

Модельный ряд сигнализаций Пандора и их достоинства

Модели сигнализаций Pandora с автозапуском или без него, которые по своим характеристикам и отзывам являются наиболее прогрессивными среди конкурентов:

1.  dxl 3000;
2.  dxl 3210;
3.  3210i;
4.  dxl 3910 pro;
5.  dx50;
6.  3500.

При грамотном и своевременном обслуживании охранный комплекс прослужит до 10 лет.

Технические характеристики

Автосигнализации Пандора отличаются от своих конкурентов высоким качеством деталей и защищенностью от считывания и перехвата кода. Большинство брелоков выполнены из ABS-пластика, что делает их устойчивыми к ударам. Все стыки корпуса герметичны, а кнопки имеют специальные ограничители. Это позволяет не допустить попадания влаги на электронные компоненты передатчика и снизить нагрузки на механизм нажатия.

Блок управления производится из герметичного пластика. К нему, как и у других систем, подключаются все необходимые датчики и контроллеры через водонепроницаемые многопиновые коннекторы. Такое решение снижает вероятность окисления контактов и уменьшает периодичность технического обслуживания. В последних моделях архитектура платы и микросхем была переработана, что позволило добиться высокой скорости отклика на команду пульта управления. Также обновленная схема увеличила срок службы устройства.

Многие последние модели помимо большого количества функций выпускаются вместе с меткой. Установленная радиометка позволит снизить вероятность угона, включая такую разновидность похищения авто, как «хайджек».

Основные возможности

Сигнализации Pandora оснащены большим количеством различных функций, к примеру, «турботаймером» и «антихайджеком».

Основные возможности автосигнализаций с обратной связью:

1.  Поддержка использования радиометок и управления через приложения. Это позволяет отказаться от больших брелоков.
2.  Большинство датчиков встроены внутрь блока управления. Это упрощает монтаж и делает его более быстрым.
3.  Настройка системы делается программным методом, а не аналоговым. Этим достигается высокая точность и скорость работы.
4.  Использование в схеме большого количества полупроводниковых элементов, что делает контроллер энергосберегающим и меньшим по размерам.
5.  Возможность подключить дополнительные радиомодули.
6.  Быстрое и простое обновление ПО через USB-интерфейс.
7.  Возможность применения в качестве метки специальных часов от Pandora.

Установка автосигнализации с алгоритмом работ

Устанавливать Пандору нужно в такой последовательности:

1. Салон автомобиля подготавливается к монтажу. Снимается обшивка стоек и панель приборов. Бортовая сеть отключается от аккумулятора.
2. Блок управления фиксируется за «приборкой» с помощью шурупов. Их необходимо качественно затянуть, чтобы избежать дребезжания и преждевременного выхода из строя элемента.
3. Радиомодуль закрепляется на зеркале заднего вида, а проводка прокладывается за обшивкой. При возможности ее желательно закрепить с помощью стяжек или специальных фиксаторов.
4. Кнопка «Валет» выводится в отсек с предохранителями.
5. Монтируются основные датчики и остальное навесное оборудование. Сирена крепится саморезами под капотом, а температурный сенсор размещается на двигателе. Если поместить его в другом месте, то контроллер будет получать искаженные данные.
6. Выполняется подключение сигнализации к центральному замку (ЦЗ). Если он не установлен на автомобиль, то его нужно докупить. Без ЦЗ (центрального замка) невозможно настроить правильную работу оборудования.
7. Устанавливаются концевые выключатели на двери, багажник и капот.

Как пользоваться сигнализацией (пошаговая инструкция)

Перед применением сигнализации руководство рекомендует:

•  изучить инструкцию;
•  установить устройство;
•  изучить брелок и предназначение его кнопок;
•  выполнить программирование брелока и пульта управления.

Только после выполнения перечисленных пунктов можно приступить к полноценному использованию охранной системы.

Брелок управления

С его помощью активируются и деактивируются практически все доступные функции. Реализуется это через нажатия определенных кнопок или их комбинаций.

Обозначение символов и кнопок на брелоке

Чаще всего основной брелок управления с обратной связью оснащен пятью клавишами и жидкокристаллическим дисплеем. Какие кнопки за что отвечают и их комбинации детально расписаны в инструкции по эксплуатации.

Например кнопки Pandora DXL5000 выполняют следующие функции:

1.  активация охраны;
2.  деактивация сигнализации;
3.  переключение между режимами и отключение режима «Паника»;
4.  состояние системы;
5.  специальная кнопка SOS.

Жидкокристаллический дисплей Pandora DX50 имеет много пиктограмм, обозначение которых можно увидеть в инструкции.

Программирование брелока

Запись брелока в блок управления осуществляется с помощью сервисной кнопки «Валет».

Для того чтобы правильно настроить пульт управления необходимо выполнить такие шаги:

• Выключить зажигание.
• Включить брелок.
• Найти кнопку «Валет» и с ее помощью ввести ПИН-код. Для каждой цифры необходимо выполнить соответствующее количество нажатий.

После ввода одного значения необходимо дождаться светового сигнала и только потом переходить к следующей цифре. Для ввода кода отводится 20 секунд.

Некоторые модели Pandora имеют немного другой принцип программирования:

Чтобы прописать их в блок управления нужно выполнить такие шаги:

1. Выключить зажигание.
2. Нажать один раз на кнопку «Валет».
3. Все кнопки на брелоке зажимаются до моргания дисплея или звукового сигнала.
4. Запись считается завершенной, если сигнализация один раз «пикнет».

Принципы настройки автозапуска

Охранные комплексы Pandora позволяют настроить автоматический старт мотора по CAN двумя способами:

Настройка осуществляется с брелока нажатием кнопок.

По таймеру

В этом случае, чтобы автоматически заводить автомобильный двигатель в определенное время, нужно выполнить такую последовательность шагов:

1. Зажать кнопку включения «F» и нажатиями дойти до иконки «вентилятор».
2. Кратким нажатием на кнопку отключения нужно войти в режим настроек автозапуска.
3. Выбираем нужное меню с помощью F.
4. Кнопками включения и выключения выставляется установочное время запуска, суточный таймер и время прогрева.
5. Пролистать до конца списка возможных настроек и подтвердить изменения.

Автозапуск по таймеру успешно настроен. Уведомления о пуске двигателя и его остановке поступят на пейджер.

По температуре

Активировать старт мотора по температуре можно только в том случае, если охранный комплекс оснащен соответствующим датчиком.

Алгоритм действия схож с настройкой для запуска по таймеру:

1. Нажать F и дойти до «вентилятора».
2. Кнопкой отключения войти в настройки автозапуска и с помощью «F» кликнуть на нужное меню.
3. Клавишами включения и отключения установить температуру старта и остановки при достижении конкретных значений.
4. Пролистать до конца меню и подтвердить изменения.

Кнопка «valet»

Сервисная клавиша «Валет», как и у других охранных систем, предназначена для выполнения:

Располагается она чаще всего в отсеке для предохранителей. Сама клавиша окрашивается в красный цвет.

Управление системой по телефону

Контроль охранной системы с телефона поддерживают не все модели Пандоры. Для управления сигнализацией она должна иметь GSM-модуль.

К моделям с поддержкой сотового контроля относятся:

Полный перечень моделей с GSM-модулем размещен на официальном сайте. Управлять «сигналкой» можно как с помощью СМС-команд, так и с использованием фирменного приложения.

Телефон позволяет:

Программирование системы

Работа с современными блоками управления Пандора может осуществляться как вручную, так и через компьютер.

С помощью функции программирования можно выполнить:

Ручное

Программирование без ПК и приложений выполняется с помощью сервисной кнопки «Валет». Обычно запись и сброс осуществляется последовательностью нажатий кнопки и ключа зажигания. Комбинации «кликов» имеется в инструкции по эксплуатации.

Чтобы привязать брелок или пульт Pandora 3210 DXL с помощью сервисной кнопки необходимо выполнить следующие шаги:

1. Включить пейджер.
2. Выключить зажигание.
3. Ввести секретный ПИН-код. Для этого нужно кликнуть по кнопке «Валет» то количество раз, которое соответствует первому числу кода. По окончанию нажатий индикатор на брелоке мигнет красным. Эту процедуру произвести для каждого значения ПИНа. Если он введен правильно — брелок мигнет одновременно двумя индикаторами. Блок управления вошел в режим программирования.
4. Нажать на «Валет» один раз, после чего сигнализация должна издать звуковой сигнал. Программирование должно быть выполнено за 20 секунд, иначе придется начинать все сначала.
5. Зажать одновременно все 3 кнопки на брелоке и дождаться характерного писка от «сигналки».
6. После окончания записи нажать одни раз сервисную кнопку, что подтвердит выход из режима записи.

Компьютерное

Программирование через запущенный ПК выполняется через подключение специального кабеля, который идет в комплекте, к компьютеру. Через приложение Pandora DXL Loader или Pandora Alarm Studio и простой интерфейс можно выполнить все необходимые настройки или даже диагностику оборудования.

К примеру, Pandora DXL Loader позволяет настроить автозапуск за несколько шагов:

Главное меню программы

Почему не работает автозапуск?

Существует достаточно большое количество проблем с автосигнализацией, которые могут быть устранены, к примеру, простым отключением питания.

Причины

Чаще всего двигатель не будет автоматически запускаться по таким причинам:

• неправильная настройка;
• программный сбой контроллера;
• выход из строя блока управления;
• поломка температурного датчика.

Как исправить?

Чтобы избавиться от трудностей с автоматическим пуском самостоятельно необходимо:

1. Правильно выполнить регулировку режима и установить интервалы между пусками.
2. Проверить, не запрещен ли автозапуск системой.
3. Убедиться, что температурный датчик исправен.
4. Перезагрузить систему, отключив аккумулятор на 30 минут.
5. Отправить блок управления на диагностику в сервисный центр.

Современные технологии, используемые в различных преступных схемах, довольно разнообразны и многофункциональны. Сейчас никого не удивить проникновением в персональный компьютер или смартфон, а тем более — электронным взломом автомобиля, когда злоумышленники находятся на некотором расстоянии от Вашего авто, и просто считывают код-граббером сигнал, который система раздает, когда Вы ставите авто на охрану и идете домой спать. Следовательно, отсюда вывод — нужно выбирать сигнализацию, учитывающую этот момент и имеющую качественную защиту от подобного взлома. Несомненно, одна из лучших систем на современном рынке — это Пандора, сигнализация с автозапуском, инструкция по установке которой будет рассмотрена ниже на примере модели DXL3700. Данная сигнализация предлагает наиболее передовой способ защиты Вашего авто от удаленного взлома — диалоговое кодирование сигнала. В остальных отношениях эта охранная система также вызывает только положительные отзывы.

Упаковочная коробка

Особенности модели

Основная масса современных автомобилей поддерживает подключение по CAN-шине, так как это позволяет реализовать намного больший спектр функций, нежели аналоговое подключение, и значительно упростить сам процесс установки.

Как уже говорилось выше, система диалогового кодирования препятствует удаленному взлому, и не просто препятствует — алгоритм многократного диалогового шифрования делает взлом невозможным. Чтобы не дать злоумышленникам совершить кражу колес, или грубый взлом дверей или багажника, в сигнализации предусмотрен трехуровневый интеллектуальный датчик удара/наклона/движения, а если угонщики каким-то чудом проникли внутрь, то угнать машину им воспрепятствует радиореле блокировки, которое заблокирует двигатель.

Также в системе предусмотрен GSM-мониторинг системы, то есть Вы можете получать все данные о событиях с Вашим авто с помощью мобильного телефона, причем Вы можете заблокировать, отключить или разблокировать двигатель, просто позвонив на мобильный телефон сигнализации и набрав определенную комбинацию цифр.

Команды с телефона

Высокая производительность системы возможна благодаря использованию 32-х разрядного процессора с ядром ARM Cortex, что дает возможность намного расширить функционал системы (около 500 программируемых функций), включив в него аспекты, требующие сложных высокоскоростных вычислений. Кроме того, Вы можете подключить к системе разнообразные дополнительные модули, например — модуль GPS, увеличив таким образом возможности системы.

Комплектация

При покупке сигнализации стоит помнить, что в комплекте сирена не предусмотрена, а температурного датчика салона может и не быть, хотя он, как раз-таки, предусмотрен. Потому докупите сирену сразу же, если она не прилагается в подарок, и проверьте комплектацию, чтобы в случае чего потребовать температурный датчик. Но учтите — что-либо требовать в магазине Вы можете только в том случае, если покупаете сигнализацию у авторизованного дилера.

Сирена и модуль входят в подарок

В комплектацию Pandora DXL 3700 входят:

• Основной блок сигнализации
• Брелок с ЖК дисплеем, двухсторонний
• Чехол для брелока
• Дополнительный брелок
• RF-модуль (радиомодуль)
• Микрофон
• Внешняя GSM-антенна
• Радиоуправляемое реле блокировки IS-121
• Кнопка «Valet» и светодиод-индикатор, с проводами
• Комплект монтажа
• Карта с персональным кодом
• Документация.

Комплектация

Подготовимся к установке

Перед установкой компонентов сигнализации приготовьте необходимые инструменты – набор отверток и гаечных ключей, паяльную станцию, клей, изоленту, стяжки. Далее укройте сиденья, руль, и лакокрасочную поверхность вокруг капота полиэтиленом.

Накрываем кузов

Установка базового блока и температурного датчика салона

Базовый блок системы как всегда — миниатюрен. По крайней мере, с 2010 года компания все более уменьшает размеры базового блока, благодаря чему его можно лучше спрятать. Одно из хороших мест — за передней панелью, однако перед тем панель нужно снять. Демонтировав ее, находим подходящее место, и устанавливаем базовый блок, используя саморезы или хороший клей.

Возможное место расположения блока

Не устанавливайте базовый блок возле воздуховодов системы отопления – резкие перепады температуры негативно скажутся на его работе.

Температурный датчик салона крепим возле воздуховода для ног водителя.

Установка RF-модуля и микрофона

RF-модуль лучше всего расположить в центре лобового стекла, сверху, но желательно не ближе 7см от металлических частей, которые будут искажать сигнал.

Установка антенны

Далее Вам нужно будет спустить провод к базовому блоку — для этого снимите пластик с одной из стоек лобового стекла.

Боковая стойка

Благодаря микрофону Вы можете прослушать обстановку внутри авто, главное, чтобы микрофон не был сильно заглушен, иначе в нем не будет пользы.

Прячем микрофон

При установке микрофона не прячьте его слишком далеко – главное, хорошо замаскируйте сам микрофон и проводку от него.

Установка светодиодного индикатора и кнопки Valet

Кнопка Valet должна быть невидима для посторонних глаз, причем — не только с улицы, но желательно и из салона, потому ее также нужно спрятать.

Замаскированная кнопка

Однако спрячьте ее так, чтобы Вы могли в нужный момент дотянуться до нее и ввести Пин, если это потребуется — ведь ситуации бывают разные, и не исключено, что Вам потребуется аварийный ввод пин-кода.

Светодиодный индикатор устанавливаем на видном месте — как правило, его крепят в углу лобового стекла, иногда — в плафоне центральной системы освещения.

Светодиод

В любом случае, провод от него маскируйте среди штатной проводки.

Установка сирены и температурного датчика

Температурный датчик крепится непосредственно к двигателю, однако следует помнить, что если установить его вблизи выхлопного коллектора, то показания будут совершенно непредсказуемыми. Хорошее место для установки температурного датчика – головка блока цилиндра, либо один из штатных болтов. Но иногда его крепят и просто рядом с двигателем.

Датчик температуры

Сирену размещаем рупором вниз, и прокладываем провода в салон используя для этого пути штатной проводки и технологическое отверстие, ведущее в салон.

Сирена

Монтаж концевых выключателей

При установке концевых выключателей не нужно ничего изобретать заново — все уже придумано до нас. В бортовой системе автомобиля есть концевики в дверях, багажнике и капоте отвечающие за подсветку — вот возле них можно установить концевые выключатели сигнализации, предварительно сняв обшивку с дверей.

Концевик двери

Для того, чтобы провести проводку к базовому блоку, потребуется снять еще и пороги. Проводку не забываем хорошенько маскировать.

Проводка, реле и автозапуск двигателя

После того, как Вы установили все компоненты сигнализации, нужно подсоединить их все к базовому блоку, пользуясь схемой подключения которая присутствует в документации системы, а также показана ниже:

Схема подключения

В данной модели предусмотрен автозапуск, и сейчас мы попытаемся на примере VW POLO объяснить Вам, как его реализовать:

• Желтый провод подключаем (7) к замку зажигания (черный) — зажигание
• Бело-желтый (9) к комбинации приборов (зелено-черный) — лампа давления масла
• Белый (10) — к белому разъему блока управления контакт 49 (синий) — генератор
• Бело-синий провод идет (11) к черному разъему базового блока контакт 43 (черно-красный)
• Бело-зеленый (12) — к комбинации приборов (коричнево-черный) — ручник — подключаем через диод (катодом к ручнику)

Для реализации блокировки в Pandora DXL 3700 предусмотрено радиореле, которое может быть активировано при помощи мобильного телефона, кроме стандартной функции блокировки без чипа. Кстати – Вам, скорее всего, может понадобиться сделать дубликат чипа, или Вы можете воткнуть его в ключ самостоятельно, заменив заводской, хотя пластиковый корпус ключа для этого придется разобрать.

Радиореле блокировки

Так же следует отдельно коснуться маскировки проводки, так как многие при установке противоугонной системы не обращают должного внимания на этот момент, и – совершенно напрасно. Все дело в том, что злоумышленники после проникновения в автомобиль первым делом скорее всего попытаются найти базовый блок, и будут отрывать переднюю панель или торпеду, а скорее всего – и то и другое. Но, так как базовый блок относительно маленький, и скрыт может быть очень хорошо, его местонахождение будут вычислять по проводке, ведущей к нему. Следовательно, проводка должна быть максимально хорошо перемешана с заводской, и скреплена текстильной изолентой, такой же, какую использует производитель Вашего авто. Таким образом все будет выглядеть «как с завода», и вычислить проводку сигнализации будет крайне сложно.

Настройка системы

Сигнализация с автозапуском Pandora, инструкция по настройке изложена ниже, может быть запрограммирована с помощью кнопки Valet и при помощи компьютера через USB-кабель. Настройка системы при помощи кнопки Valet более трудоемкий и кропотливый процесс, нежели с помощью компьютера, и происходит она после ввода Пин-кода при помощи списка команд, описываемых в инструкции. Далее мы рассмотрим обновление прошивки и программирование системы с помощью ноутбука.

Вход в настройки

Первым делом подключим ноутбук к базовому блоку через мини-USB, причем карта GSM должна быть уже в нем. После вводим Пин-код через кнопку Valet, ожидая после ввода каждой цифры не более секунды, и наблюдая после верного ввода всех цифр серию красно-зеленых сигналов на световом индикаторе. Если ввели неверно – система выдаст один длинный красный сигнал.

Обновление микропрограммы

Следующий шаг — обновление прошивки. Для обновления прошивки Вам понадобится программа DXL Loader, которая должна поставляться в комплекте. Если ее почему-то нету (такое иногда бывает), то можно скачать ее с официального сайта:

www.alarmtrade.ru/service/manual/

Прошивка

Для установки новой версии в меню программы нажимаем «загрузить», а после нажимаем «загрузка прошивки». Указав путь для новой версии ПО, обновляем прошивку, и переходим к программированию.

Настройка

Первым делом укажите модель автомобиля, и после этого переходите к настройке и программированию всех функций.

Выбор марки авто

При этом можно пользоваться документацией, поставляемой в комплекте.

Меню настроек

После завершения программирования системы, обязательно сохраните настройки в отдельном файле.

Сохранить настройки

На этом настройка закончена, собираем снятые панели обратно и тестируем систему.

Обзор, комплектация, функционал модели
