Кашляющая и кричащая пепельница в виде легких с фотодатчиками-отличный подарок для курильщиков! ;)

6 комментариевПрикольные розыгрыши

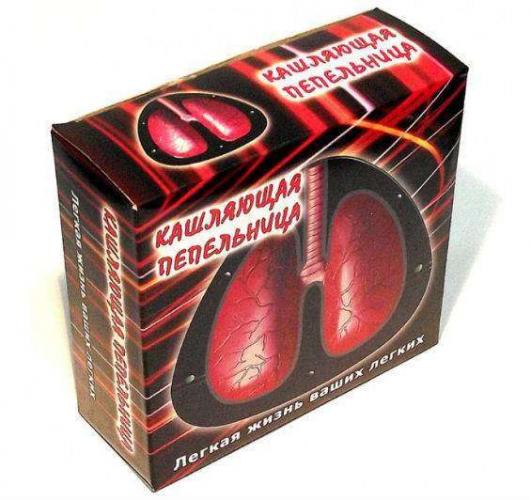

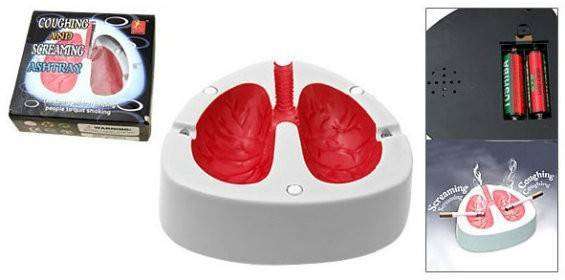

Кашляющая пепельница в виде легких – отличный презент для тех, кто хочет, но пока не может отказаться от вредной привычки. С помощью такого оригинального подарка бросить курить станет гораздо проще.

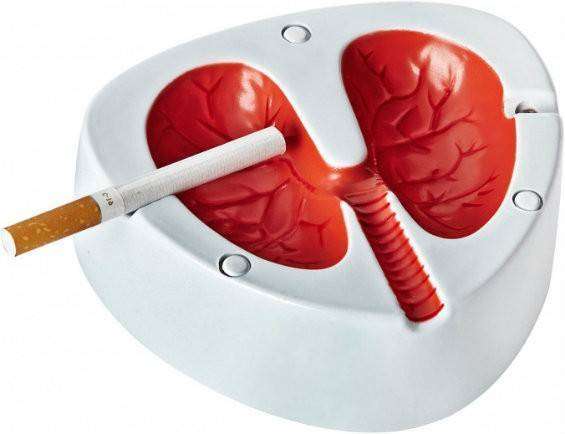

Пепельница выполнена в форме легких человека. Если поднести к ней сигарету, раздастся сильный кашель и становится понятно, что приходится терпеть легким каждый день. Это прекрасный мотиватор, ведь многие хотят бросить пагубную привычку, но не всем это удается сделать самостоятельно, некоторые ждут какого-то толчка, которым может стать эта удивительная пепельница.

Ее можно поставить в курилке офиса – ведь бросать курить в компании гораздо легче, чем в одиночку. Эта пепельница удобна и проста в использовании, она легко моется и сможет долго поднимать настроение и напоминать о самом дорогом – о здоровье.

Если вы решите преподнести пепельницу в форме легких кому-то в подарок, то, наверняка, получатель оценит такой, с одной стороны прикольный, а с другой – полезный презент. Поднимайте настроение друзьям с помощью веселых подарков и всегда думайте о здоровье!

Цена: $5.32

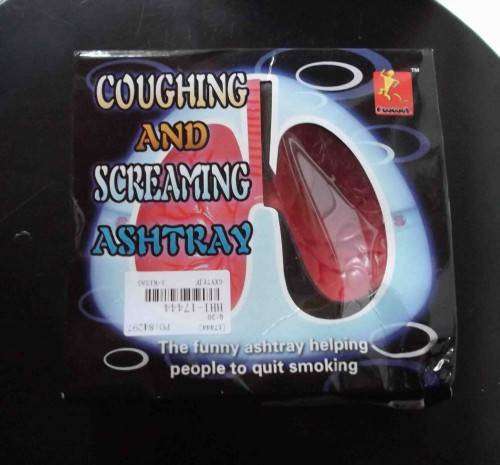

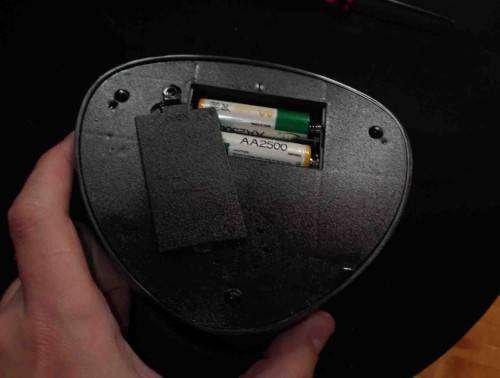

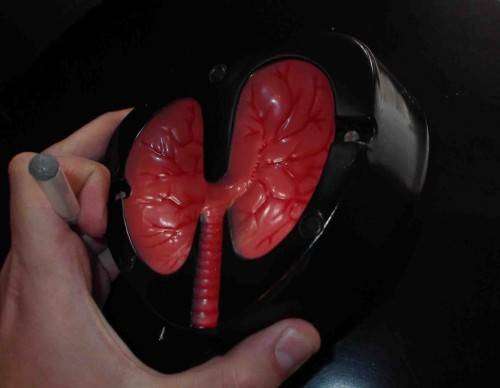

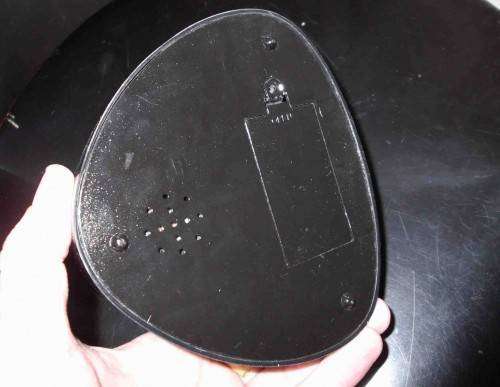

Иногда просматривая китайские сайты натыкаешься на довольно прикольные и оригинальные вещи. Эта пепельница — одна из таких находок. Т.к. курящих друзей довольно много, решил заказать несколько штук на подарки. Пепельница продается в черном и белом вариантах:http://everbuying.net/product145715.html Пришли в картонных коробках (помятых) внутри коробок — 2 пенопластовых вставки. Питается пепельница от 2-х пальчиковых батареек AA, коих в комплекте не поставляется. Некоторое время не мог понять, как же она включается.) Пепел стряхивал, вертел/крутил… Оказалось, что срабатывает, когда кладешь сигарету в гнездо. В корпусе 2 гнезда — слева и справа, в которые встроены фотодатчики. Когда срабатывает левый датчик, пепельница начинает кашлять. При срабатывании правого-кричит и задыхается) Слышно довольно четко и громко.

Из наблюдений могу сказать, что, похоже датчики настроены на определенный перепад света. Когда пепельница стояла на балконе при ярком солнечном свете, кашлять наотрез отказывалась. А вот при комнатном свете работает без проблем. Даже при включении/выключении света срабатывает. Тут кроется и плюс и минус — будет иногда сама кашлять и напоминать о здоровье. С другой стороны звук кашля может достать прилично)), а вот кнопки вкл/выкл нету, т.е. придется вынимать батарейки.

Еще скажу, что при довольно большом размере (и по толщине она не маленькая), объем легких для пепла можно было бы сделать побольше, и ниши поглубже. А вообще как подарок — супер, друзья были довольны, буду заказывать еще парочку белых для барышень.)Для полноты представления снял видео:

Платформы: Arduino Uno
Языки программирования: Arduino (C++)
Тэги: газоанализатор, сигарета, дым, урна, кашель

Что это?

Дымящаяся урна — достаточно частое явление на улицах любого города. В результате это может привести к пожару. Как говорится в русской пословице «Нет дыма без огня». Причиной такого возгорания часто является безответственное отношение людей, не погасивших свой окурок. Да и в конце концов, такая урна просто воняет.

Бороться с этим может интерактивная урна, которая кашляет каждому, кто кинул в неё непогашенную сигарету.

Что нам понадобится?

Arduino Uno
Датчик газа MQ2
MP3-плеер
Breadboard Mini
Бокс для Arduino
Штекер питания 2,1 мм с клеммником
Соединительные провода «папа-папа»
Штырьковые соединители (1×40)
Резисторы на 1 кОм 2 шт
Уличная пепельница «Пепелкус»
NiMH-аккумулятор (подойдёт например от радиоуправляемой игрушки)
Карта памяти microSD
Аудио гнездо 3,5 мм
Миниатюрный активный динамик
Алюминиевая банка из под кваса

Как собрать?

Установите MP3-плеер на breadboard mini. Запишите на microSD 7 композиций разновидности кашля с именами 001.mp3…007.mp3 и вставьте её MP3-модуль. Сделайте рельсы питания и земли на макетной плате, для этого соедините breadboard и Arduino Uno тремя проводами «папа-папа», где:
- синий подключён к аналоговому входу A0;
- красный к питанию;
- чёрный к земле.
Подключите пин VCC плеера к рельсе питания и пин GND к рельсе земли.
Соедините пины RX и TX плеера через резисторы 1 кОм с пинами 11 и 10 Arduino.
Соедините аудио разъём тремя проводами «папа-папа» с MP3-плеером таким образом:
- «правый канал» — к пину DAC_R;
- «левый канал» — к пину DAC_L;
- «общий» — к пину GND.
Подключите датчик газа MQ2 к макетной плате через 3-проводной шлейф и штырьковые соединители, так чтобы красный провод оказался на рельсе питания,чёрный на рельсе земли и выходной сигнал через макетную плату на аналоговом входе Arduino A0. В результате должна получиться схема, как на рисунке ниже.
Так как датчик будет располагаться на некотором расстоянии от Arduino, удлините 3-проводной шлейф с помощью штырьковых соединителей и ещё одного 3-проводного шлейфа. Далее поместите Arduino и breadboard в специальный бокс для Arduino.
Закройте верхнюю крышку бокса, выведя наружу аудио разъём и 3-проводной шлейф вместе с датчиком, и прошейте в Arduino Uno скетч, приведённый ниже.
Теперь соедините NiMH-аккумулятор через штекер питания 2,1 мм и подключите через гнездо для внешнего питания в Arduino. Для защиты электроники от мусора и пепла, поместите бокс со всей электроникой и аккумулятор в алюминиевую банку, перемотайте всю конструкцию изолентой и подключите внешний динамик через аудио разъём. Осталось поместить всю конструкцию во внутрь пепельницы через открывающиеся дно, расположив элементы согласно рисунку приведённому ниже.

Алгоритм

Каждую секунду с газоанализатора мы считываем 10 значений и находим их среднее арифметическое (делим на 10).
- Если этот цикл делался впервые, то записываем полученное значение в переменную previous_mq2.
Сравниваем текущее полученное среднее арифметическое с переменной previous_mq2 плюс погрешность 20.
- Если их разность больше нуля, значит произошёл резкий скачок вредных газов и подаётся сигнал на mp3 плеер, включить трек.
Вывод результатов в Serial.
Запись текущего значения датчика в переменную previous_mq2.

Исходный код

coughbox.ino

#include #include <dfplayer>// даём разумное имя для пина к которому подключен датчик#define MQ2_PIN A0   // длительность трека#define INTERVAL_PLAY 10000// интервал вывода информации в Serial#define INTERVAL_SERIAL 1000// погрешность на случайные наводки датчика#define DELTA 20   // инициализируем новый последовательный порт (RX 10, TX 11) SoftwareSerial mp3Serial(10, 11);   int flag =;int mq2 =;int previous_mq2 =;   // Массив 10 значений c датчикаint mass_mq2[10]={};   // переменная для хранения текущего время работы программы в мсunsignedlong currentMillis =;   // переменная для хранения времени работы программы// с последнего резкого вверх скачка вредных газовlong previousMillisPlay =;   // переменная для хранения времени работы программы// с последнего вывода данных в Seriallong previousMillisSerial =;   void setup(){// начало связи через HardwareSerial   Serial.begin(9600);// начало связи через SoftwareSerial   mp3Serial.begin(9600);     // для нормальной работы DFPlayer// требуется задержка от 5 до 15 секунд   delay(5000);     // выбор Serial для упрапвления DFPlayer   mp3_set_serial(mp3Serial);     // установка громкости и к ней задержка   mp3_set_volume(30);   delay(1000);}   void loop(){// обнуляем текущее значение датчика   mq2 =;     // Считывание 10 значений с датчикаfor(int i =; i <10; i++){     mass_mq2[i]= analogRead(MQ2_PIN);     delay(100);     mq2 = mq2 + mass_mq2[i];}// считаем среднее арифметическое   mq2 = mq2 /10;     // если программа выполняется впервые, то// запись текущего значения датчикаif(flag ==){     previous_mq2 = mq2;}   flag =1;     // считываем текущее время работы программы   currentMillis = millis()+ INTERVAL_PLAY;     // проверяем прошло ли 10 секунд с момента включения семплаif(currentMillis - previousMillisPlay > INTERVAL_PLAY){// если текущее значение датчика// больше предыдущего включая погрешность// запись текущего времени для Play// и включаем случайный трек от 1 до 7if(mq2 > previous_mq2 + DELTA){        previousMillisPlay = currentMillis;        mp3_play(random(1, 8));        Serial.println("Play");}else{       previousMillisPlay =;}}     // Вывод результатов в Serial:   sensorPrint();     // запись текущего значения датчика   previous_mq2 = mq2;}   // Функция выводва значений в Serialvoid sensorPrint(){// значения будут выводиться каждую секундуif(currentMillis - previousMillisSerial > INTERVAL_SERIAL){// запись текущего времени для Serial     previousMillisSerial = currentMillis;     Serial.print("Previous MQ2 = ");     Serial.println(previous_mq2);     Serial.print("Sensor MQ2 = ");     Serial.println(mq2);     Serial.println();}}

Демонстрация работы устройства

Что дальше?

На базе электроники из этой урны, можно не только привлекать внимания прохожих на улице тушить сигареты, также можно вычислить соседа, который курит и дымит на лестничной клетке либо в лифту. А сигнал тревоги можно получать не только MP3-плеером, заменив Arduino Uno на Arduino Yun вы можете получать сигнал в новостной ленте в Facebook, Twitter, сообщением GMail и т.д.

Используемые источники:
