Регулируемый блок питания — очень просто, по силам даже школьнику. Подробно

Всем давно известно, что без нормального регулируемого блока питания не возможно запустить ни один девайс сделанный своими руками. Ведь блок питания это основа радиолюбительской лаборатории, поэтому в этой статье я расскажу, как сделать простой регулируемый блок питания из доступных деталей всего на двух транзисторах. На этом рисунке изображена простая для изготовления схема регулируемого блока питания.

Схема регулируемого блока питания на транзисторах

Скачать схему регулируемого блока питания

Эта схема очень неприхотлива в радиодеталях по этому, собрать её может каждый начинающий радиолюбитель практически из того, что имеется под рукой. Диодный мост Br1 пойдет практически любой с силой тока не менее 3А. Если нет диодного моста, замените его подходящими диодами. Конденсатор С1 можно заменить любым от 1000 мкФ до 10 000 мкФ. Переменный резистор Р1 от 5 до 10 кОм. Транзистор Т1 КТ815, BD137, BD139 транзистор Т2 КТ805, КТ819, TIP41, MJE13009 и многие другие советские и импортные аналоги, подбираются согласно требуемой нагрузке и мощности источника питания.

Диод D1 с силой тока не менее 3А, можно вообще заменить перемычкой, он защищает конденсатор C2 от переполюсовки при подключении к блоку питания аккумулятора. Источником питания для этой схемы может служить любой трансформатор от 12 до 30 вольт. Для своего блока питания я использовал тороидальный трансформатор от музыкального центра с двумя последовательно соединенными обмотками по 13,5В и силой тока 3,5А. После выпрямления напряжения на выходе получилось 30 вольт.

Все детали блока питания я, как всегда разместил на печатной плате размером 6,5 на 4,5 см. При установке транзисторов обратите внимание на цоколевку. Например у транзистора КТ819 ножки располагаются так ECB, а у транзистора MJE13009 так BCE, по этому транзисторы лучше всего соединить с платой небольшими кусочками провода и тогда у вас не возникнет проблем с правильной установкой транзисторов на радиаторе.

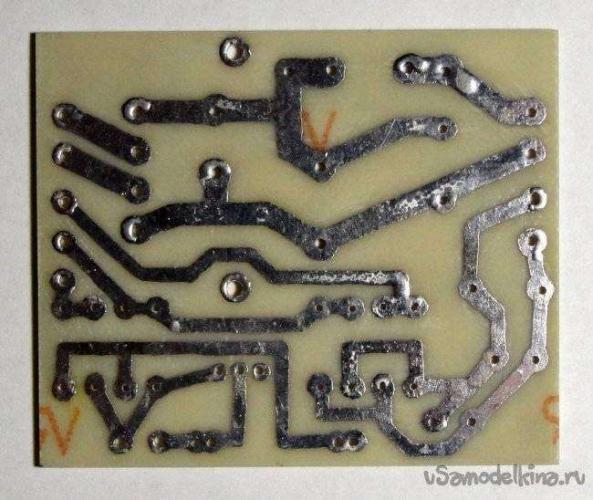

Печатная плата регулируемого блока питания 0-30В

Скачать печатную плату регулируемого блока питания 0-30В в формате lay

Два транзистора установите на одном радиаторе без изоляционных прокладок потому, что коллекторы транзисторов на схеме соединяются вместе. Не забудьте места крепления транзисторов смазать термопастой. Диодную сборку желательно закрепить на небольшом радиаторе, она тоже не слабо нагревается. Для контроля выходных характеристик желательно установить универсальный китайский измерительный прибор (УКИП) обозначенный на схеме V/A1.

Все компоненты блока питания я разместил в стандартном корпусе от компьютерного блока питания. Только из за большого размера тороидального трансформатора от музыкального центра вентилятор пришлось разместить снаружи, но это на технические характеристики блока питания особо не влияет.

Благодаря мощному 3,5 амперному тороидальному трансформатору этот универсальный регулируемый блок питания я использую для питания различных самоделок и в качестве зарядного устройства для небольших аккумуляторов.

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том как работает регулируемый блок питания.

shtampnm.pngbrnjh1Электроника / Блоки питанияДобавлено 124 комментария И вновь я рад приветствовать Вас Высокоуважаемые мастера самодельщики!Сегодня, я хочу поговорить с Вами о старых и, казалось бы бесполезных, пылящихся в углу квартиры или гараже, комплектующих вашего старого компьютера. В частности о стареньком компьютерном блоке питания, не нужном в ваших глазах трудяги, но выдающим до сих пор свои 12В постоянного напряжения.Блок питания компьютера, большой уверенностью могу заявить, это идеальное устройство для любого мастера самодельщика. Из компьютерного блока питания можно сделать неплохой регулируемый источник постоянного напряжения.Сегодня цена лабораторного блока питания доходит до десяти тысяч рублей. Но, есть неплохой вариант, просто переделать компьютерный блок питания в регулируемый лабораторный блок питания. Он конечно будет не такой точный, но для работы домашнего мастера самодельщика вполне подойдет. И обойдется это ВАМ примерно в 350-400 рублей. Затратив полтора-два часа своего времени вы получите блок питания на: 3,3 В, 5 В и регулируемое напряжение 12-35 Вольт, довольно приличной мощности.Регулируемые блоки питания хороши тем, что дают возможность мастеру самодельщику и просто потребителю регулировать выходное напряжение. Такие блоки питания могут применяться в различных целях например: для проверки ламп накаливания, светодиодов, зарядки аккумуляторов и для питания различных электрических и электронных устройств в вашей мастерской.И если обобщить, блок питания с регулировкой напряжения на данном современном этапе – абсолютно необходимая вещь для любого настоящего мужчины, с руками растущими не из п@пы. Этот нехитрый прибор, благодаря своим техническим свойствам, может легко преобразовывать напряжение и ток, имеющееся в вашей электрической сети до уровня, который подойдет для потребления конкретного электронного прибора.Хочу предложить бюджетный вариант регулируемого блока питания, как заметил выше, по комплектующим, это обойдется вам 350-400 рублей, согласитесь 400 рублей это значительно меньше чем 10 тысяч.Данный блок питания, я уверен, по силам сделать любому начинающему мастеру, имеющему хотя бы представление, что ток бегает по проводам. В статье я подробно изложу порядок изготовления блока питания, а если Вас заинтересует этот прибор, подробно проведу по монтажу всех проводов и систем данного прибора в видео ролике инструкции.Идея регулируемого блока питания очень проста. Сейчас в китайских интернет магазинах появились преобразователи постоянного напряжения. В нашем случае за основу взят повышающий преобразователь заявленной мощностью 150 вт. (Наши Китайские друзья конечно, как всегда завышают данные параметры, но 100 вт. наверняка есть), с фиксированным питанием от 10 до 30В и выходным регулируемым напряжением от 12 до 35В. Ссылки на Алиэкспресс где можно приобрести данный преобразователь и комплектующие для нашего блока питания выложены в видео ролике.Запитав данный преобразователь от нашего компьютерного блока питания 12-ю вольтами постоянного напряжения, на выходе мы получим регулируемое напряжение 12-35В. Так же в компьютерном блоке питания присутствуют фиксированные напряжения 3.3В и 5В. Их мы тоже снимем на наш прибор.Уже стало традицией в наших статьях поговорить немного о соблюдении техники безопасности. Мой Вам совет: никогда не проверяйте наличие электричества на язык и у Вас будет прекрасная Голливудская улыбка и хорошая, легко усваиваемая речь. Не суйте руки и ноги в те места куда собака не сует свой хвост, и вы еще станцуете цыганочку и сыграете на фортепьяно.По технике безопасности, в основном, все.Приступаем к изготовлению нужной самоделки.В начале тем кто любит больше смотреть чем читать, видео ролик инструкция как сделать регулируемый блок питания из старого компьютерного блока:

Видео ролик изготовления блока питания:

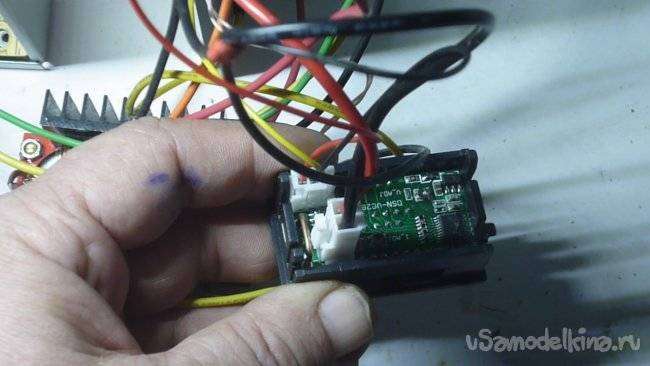

Видео ролик подключения вольтамперметра DSN-VC288

на 100В и 10А (подробное описание дам в отдельной статье):

Инструменты, которые пригодятся при изготовлении нашего прибора:

1. Паяльник.2. Отвертки.3. Сверлильный станок или дрель.4. Сверла.5. Напильник или надфиль.5. Наждачная шкурка.6. Канцелярский нож.7. Гаечные ключи.8. Измерительный инструмент, как минимум линейка.9. Начертательный инструмент, карандаш.10. Кернер.11. Пассатижи или плоскогубцы.12. Отрезная машинка (болгарка) с отрезным кругом и шлифовальным.

Нужные Расходные материалы:

1. Припой.2. Паяльная кислота.3. Болты и гайки.4. Монтажные провода.5. Повышающий преобразователь напряжения.6. Вольтамперметр 100В, 10А.7. Вилочки, разъемчики и прочая мелочь.8. Выключатель.9. Переменный резистор.10. Термоусадочные трубки.

Порядок изготовления регулируемого блока питания:

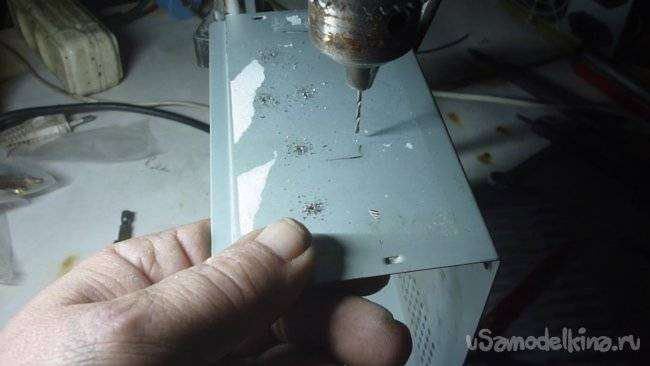

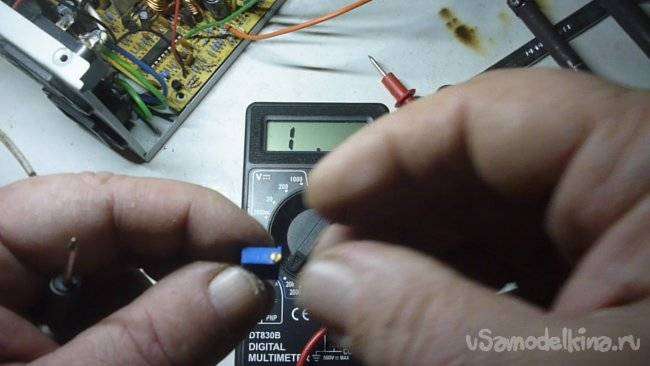

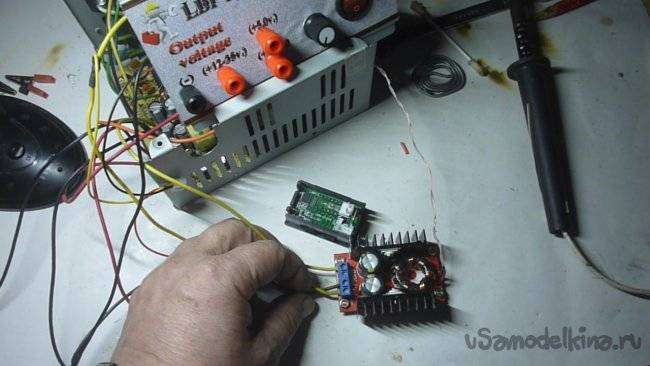

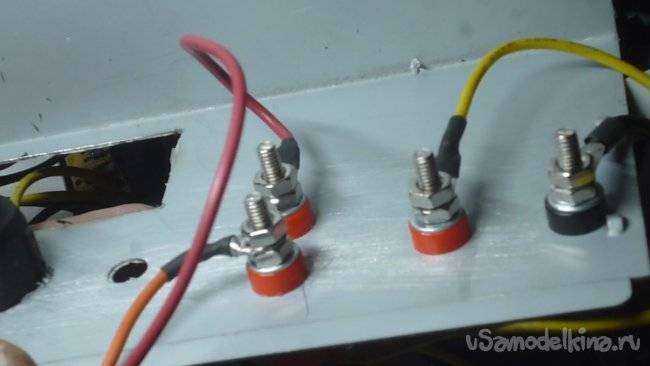

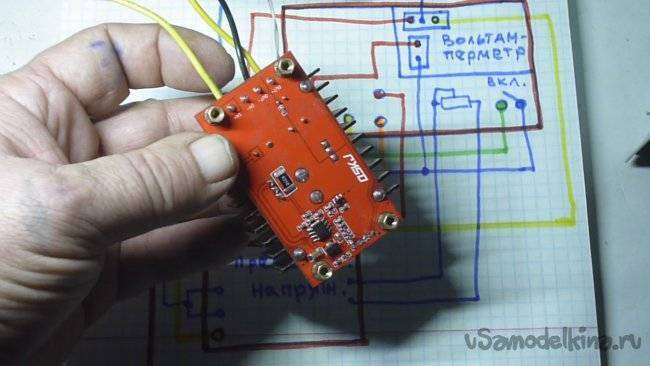

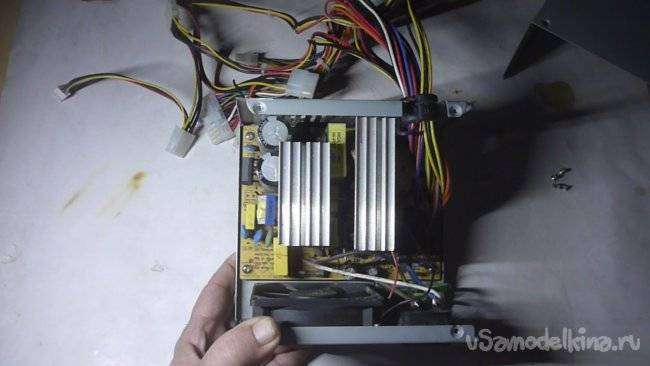

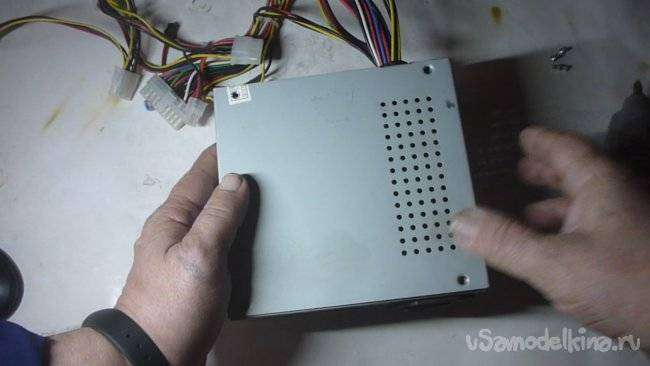

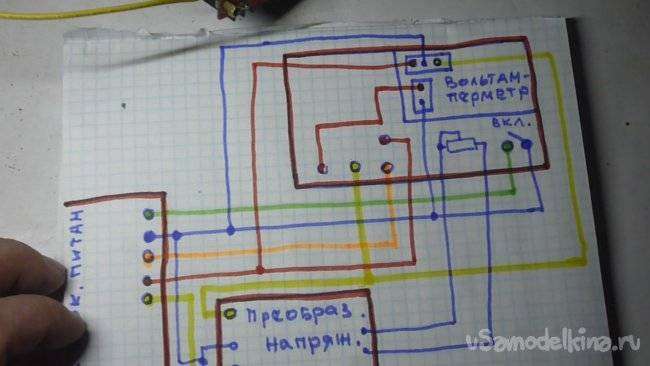

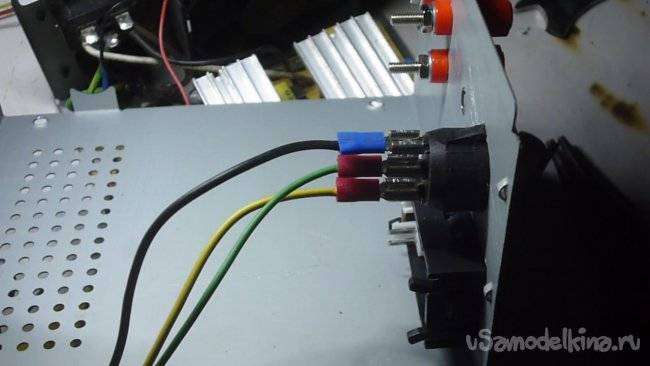

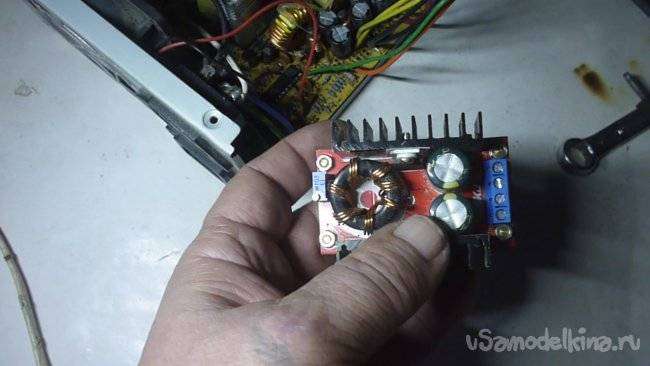

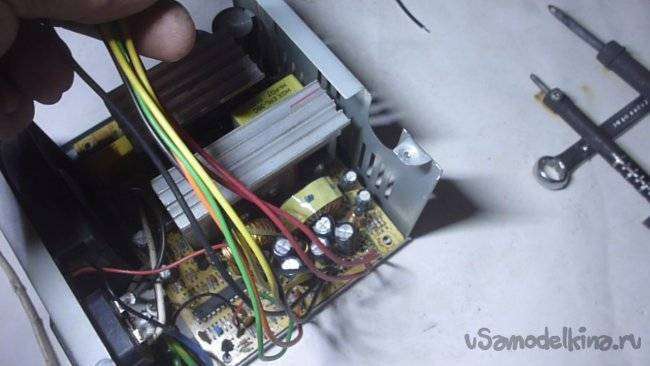

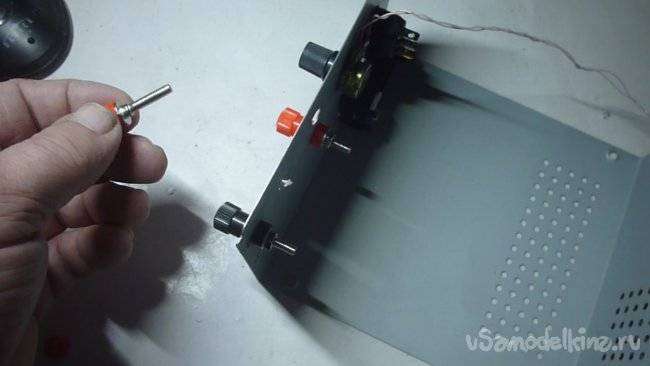

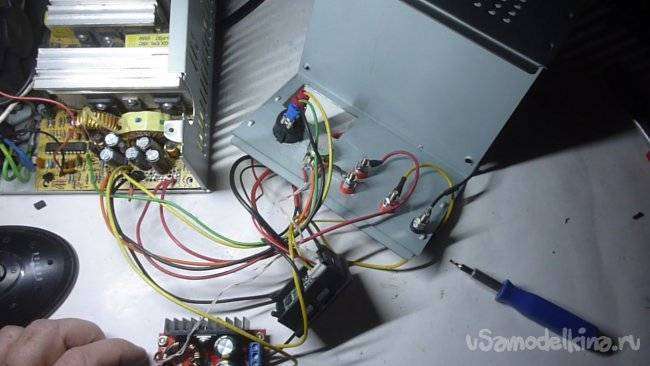

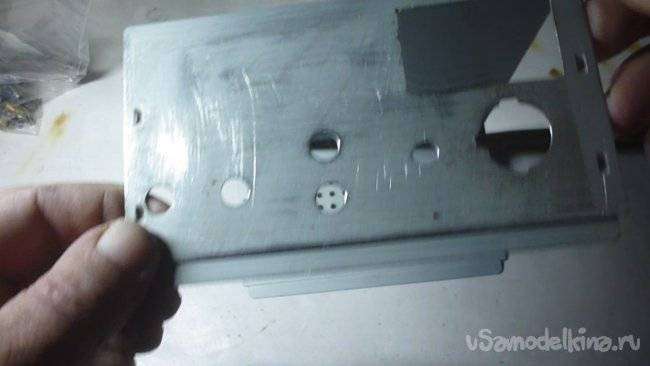

1. Найти старый, рабочий компьютерный блок питания.2. Вскрыть, основательно, но аккуратно почистить от накопившейся пыли и грязи.3. Выпаять из связки лишние провода, оставить черный минус питания, желтый 12В плюс, оранжевый 3.3В плюс, красный 5В плюс, и зеленый для включения блока питания.4. На лицевой панели блока питания высверлить и развернуть напильником отверстия для монтажа приборов контроля, ручек управления и разъемов снятия напряжения с нашего прибора.5. Выпаять из повышающего преобразователя напряжения подстроечный резистор, на его место впаять переменный резистор 10 ком.6. Провести пайку проводов блока питания, подробно показано в видео ролике, не пугайтесь, все очень просто, главная проблема не обжечь пальцы паяльником :-).7. На лицевой панели разместить и закрепить вольтамперметр, ручку управления, выключатель и разъемы снятия напряжения.8. Подключить подготовленные провода к вольтамперметру, ручке управления, выключателю и разъемам снятия напряжения.9. Подключенный через монтажные провода повышающий преобразователь напряжения разместить и зафиксировать в нашем блоке питания. Штатное место показано в видеоролике.10. Собрать корпус получившегося блока питания.11. Подключить блок питания к сети 220В.12. Щелкнуть тумблером включения прибора.13. На вольтамперметре должно высветится напряжение.14. Провести настройку и тестирование регулируемого блока питания под нагрузкой.

Технический анализ:

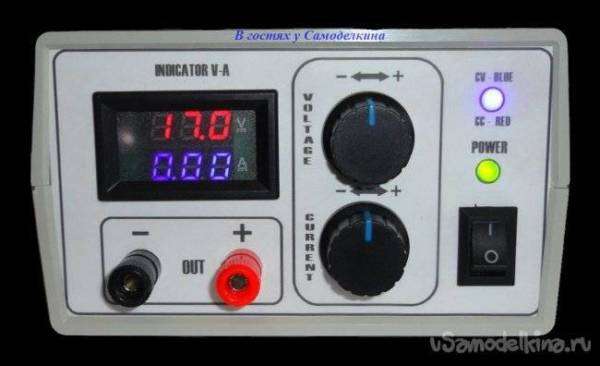

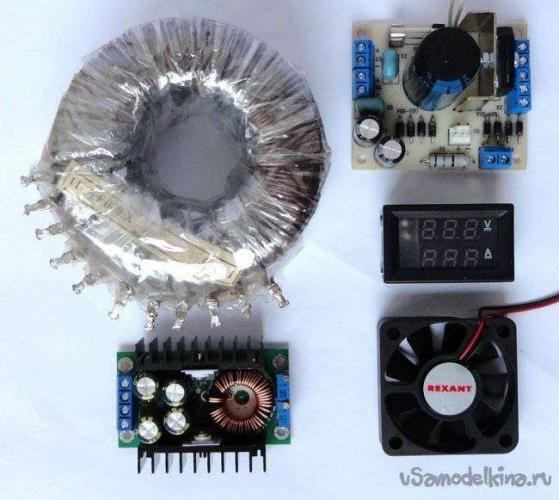

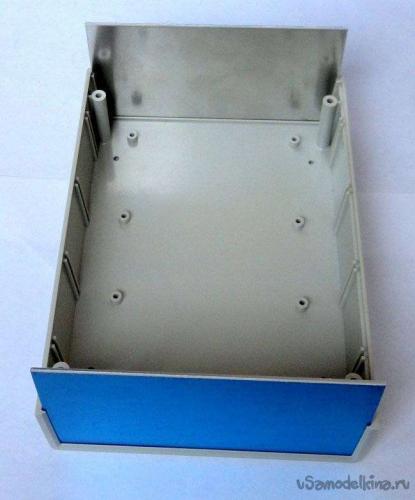

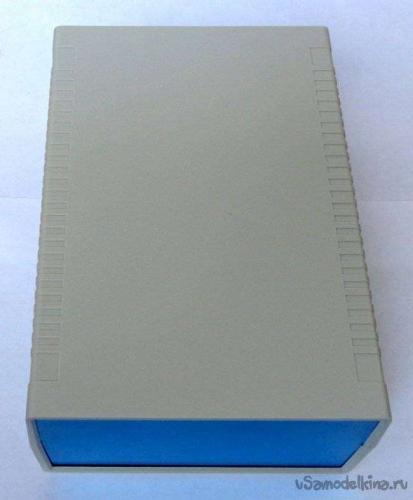

Плюсы:1. бюджетные затраты на комплектующие конструкции.2. достаточная компактность.3. Простота изготовления.4. Простота эксплуатации.Минусы:1. Недостаточная точность прибора, от 10 мА.2. Напряжение регулируется от 12В. 3.3 и 5В фиксированное напряжение. Но над этим работаем.На этом на сегодня все! Удачи Вам! Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. shtampnm.pngst-shurЭлектроника / Блоки питанияДобавлено 17 комментариев Всем доброго времени суток. Предлагаю вашему вниманию один из многих вариантов лабораторного блока питания. Данная конструкция сделана по гибридной схеме (использованы линейные и импульсные элементы) и работает в диапазоне 1,2-30В с регулировкой тока до 6А. Идея хоть и не нова, хотелось поделиться тем, что получилось у меня.1555590172_lbp-01.jpgСтремиться к миниатюризации конструкции необходимости не было. Поэтому основой конструкции стали: силовой трансформатор от еще советского диапроектора «Диана-207» и китайские модули.В данной конструкции было использовано:— корпус G768A фирмы Gainta размерами 140х190х80- китайский модуль преобразователя DC-DC CC/CV XL4016 9А 300W- китайский модуль ампер-вольтметра 100V 10A- трансформатор тороидальный от советского диапроектора «Диана-207»- гнезда типа «тюльпан»- кабельный ввод 7мм- держатель для предохранителя 20х5- вентилятор 50х50х15мм 12V- стеклотекстолит фольгированный односторонний- кусок оргстекла 125х175х5мм- крепеж М3, М6- провод монтажный- трубка термоусадочная- радиодетали согласно схеме- стойки для плат 10мм с резьбой под винт 3ммДалее и подробнее характеристики деталей по ходу описанияИз инструментов использовалось:— дрель (желательно на стойке)- МФИ типа «Dremel»- паяльник- отвертки, кусачки и т.д.Основные элементы конструкции

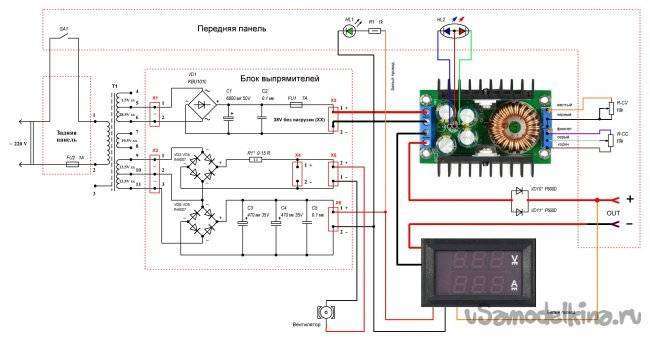

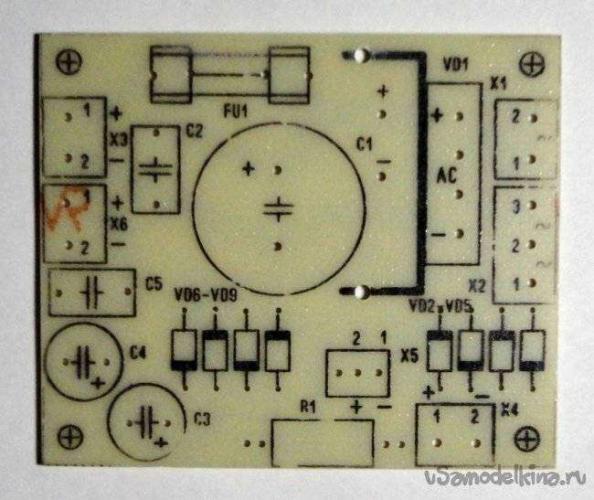

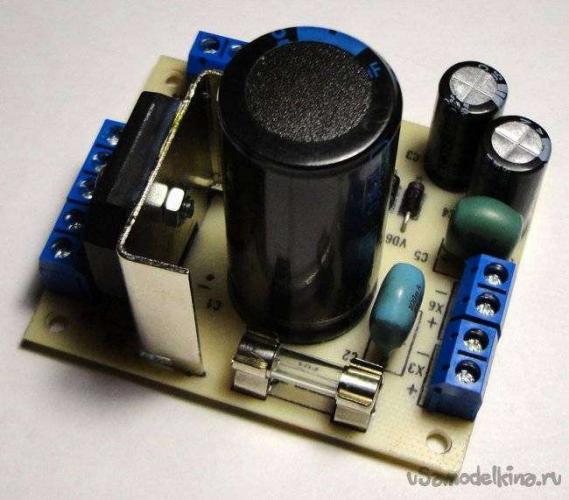

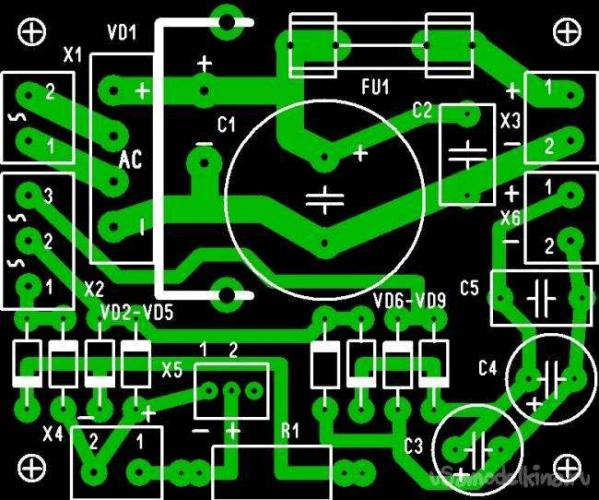

Схема ЛБП1555592649_lbp-04.jpgСиловой трансформатор в диапроекторе обеспечивает долговременное питание лампы КГМ 24х150 то есть отдает 6,25А при 24В и имеет удобные дополнительные обмотки. Напряжения на обмотках указаны в режиме холостого хода. Поэтому все остальное подбиралось под него. Включение китайских модулей типовое, согласно схемам, указанным на сайте продавца (Aliexpress). Питание модуля ампер-вольтметра осуществляется от отдельного выпрямителя с конденсаторами фильтра. Провод измерения напряжения белого цвета (на схеме он рыжего цвета). С модуля понижающего преобразователя DC-DC CC/CV выпаяны подстроечные потенциометры и в место них на переднюю панель выведены регулировочные. У меня временно стоят обыкновенные регуляторы, но далее будут установлены многооборотные (места на панели и в корпусе рассчитывались именно под них). Так же выпаян индикаторный CC-CV двуцветный светодиод HL2 и с помощью маленькой платки, на которой установлен и светодиод HL1 «POWER», выведен на переднюю панель. Диоды VD10, VD11 можно установить в случае использования ЛБП в качестве зарядного устройства. Они служат для блокировки обратного тока. У меня они пока не установлены, но платка изготовлена (на случай необходимости), на которой установлены диоды P600D (каждый диод рассчитан на ток до 6А).Блок выпрямителей.В блоке выпрямителя стоит диодный мост KBU1010 на ток до 10А на небольшом радиаторе. Конденсатор фильтра 6800 мФ на 50В. Для удобства монтажа на плате установлены клемники и разъем для вентилятора (из компьютерного хлама). Так же на плате установлен предохранитель (с целью сберечь трансформатор т.к. модуль DC-DC допускает регулировку до 9А). Резистор R1 служит для снижения, при необходимости, оборотов вентилятора. У меня в конечном итоге поставлена перемычка. Размер печатной платы 55х66мм (см. фото).

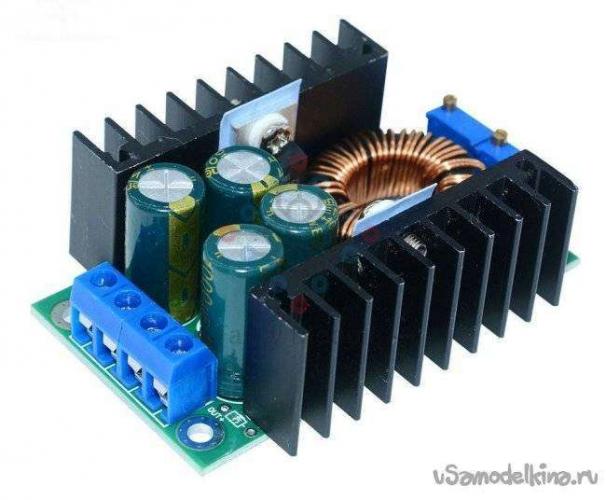

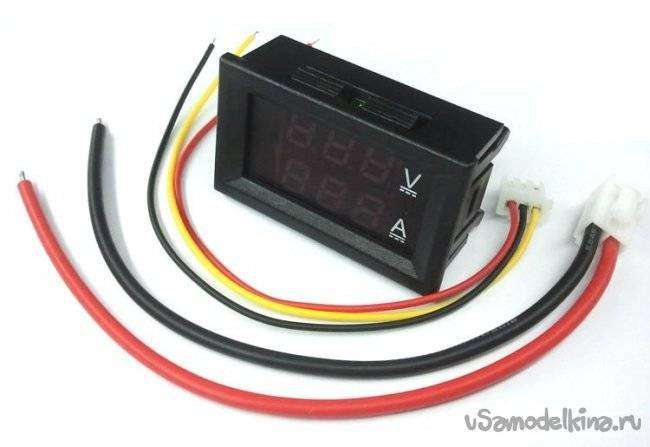

Китайский модуль преобразователя DC-DC CC/CV XL4016 9А 300W (подробное описание на сайте продавца Aliexpress).1555590167_lbp-09.jpgКитайский модуль ампер-вольтметра 100V 10A (подробное описание на сайте продавца Aliexpress).1555590116_lbp-10.jpgСборка конструкции в корпусе.

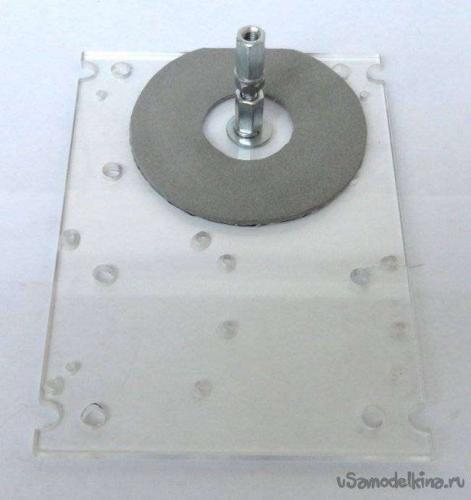

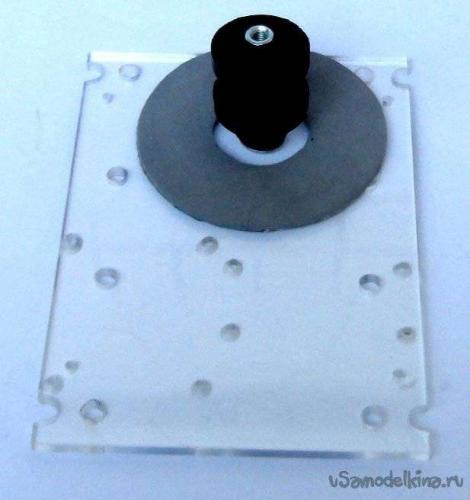

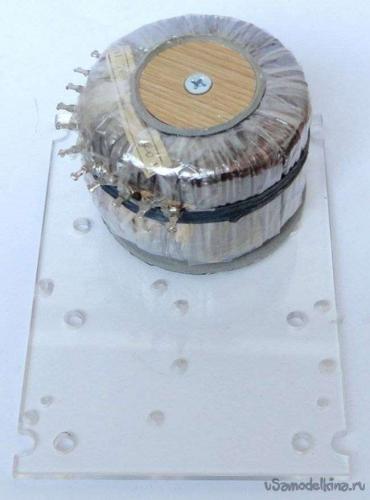

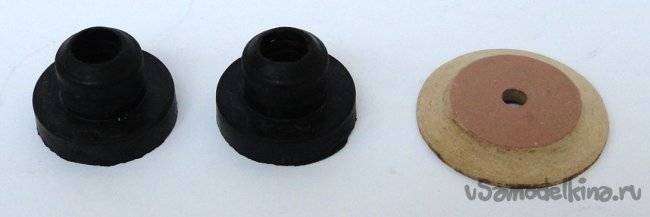

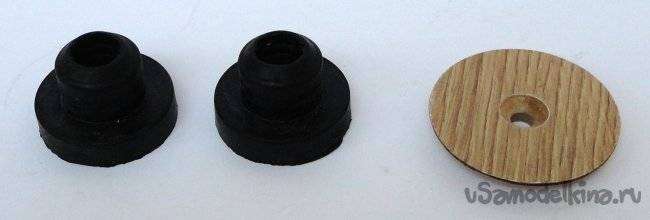

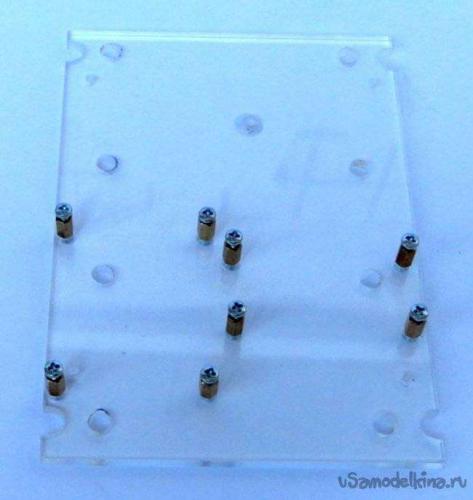

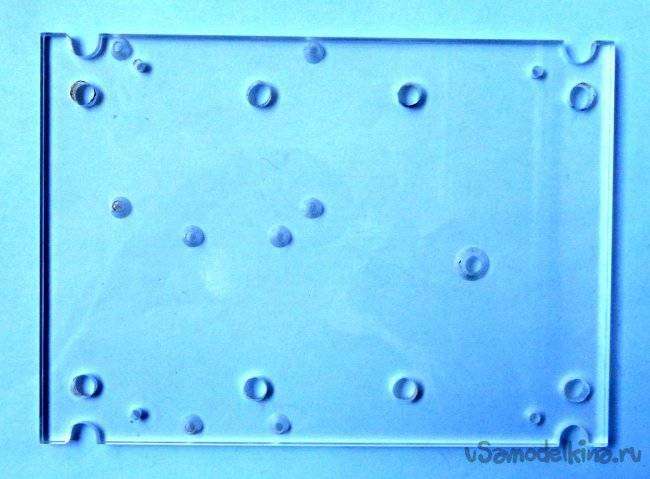

Блок выпрямителей и модуль преобразователя крепятся на стойках высотой 10мм под винт 3мм. Силовой трансформатор крепится с помощью винта и стоек 6мм. Подложка трансформатора выполнена из самоклеющейся основы для мебельных ножек.1555590152_lbp-14.jpgДля фиксации трансформатора использованы резиновые втулки от транспортировочного крепежа для стиральной машинки. Прижимная шайба изготовлена из куска ламината и устанавливается через прокладку из самоклеющейся основы для мебельных ножек.

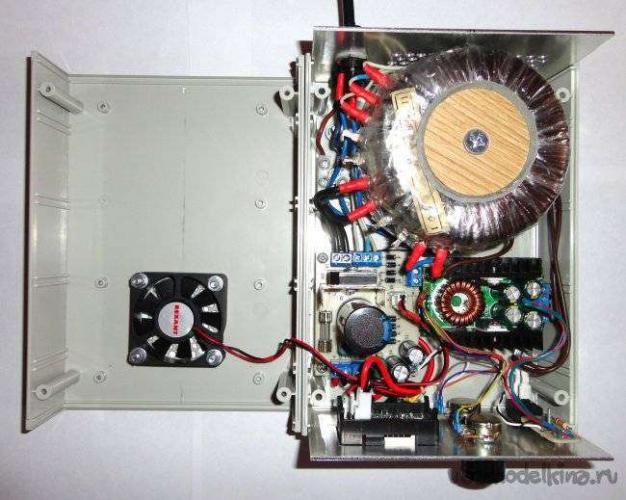

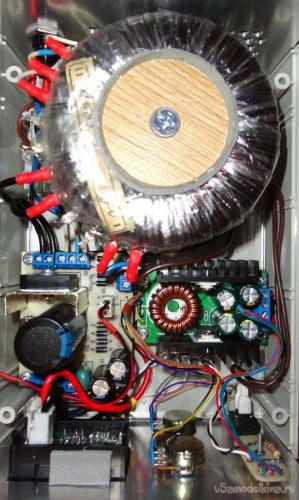

Компоновка элементов в корпусе.

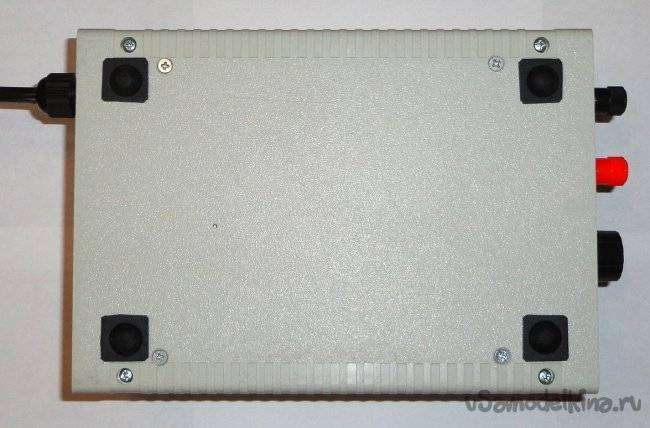

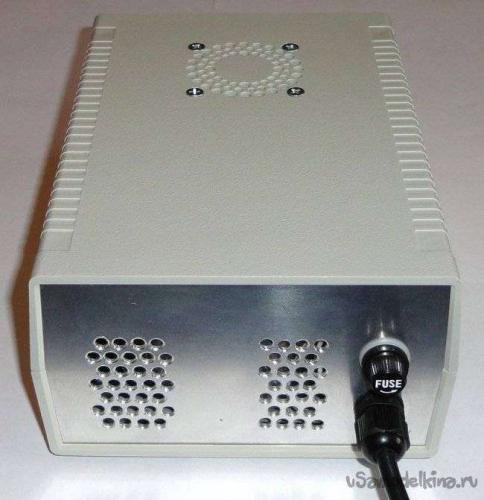

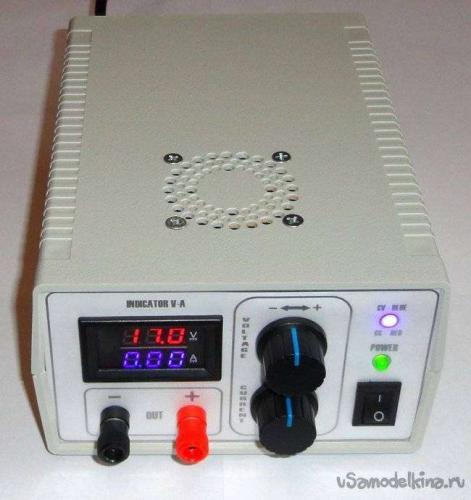

Передняя панель распечатана на простой бумаге. С наружной стороны закрыта светорассеивающей пленкой от сломанного LCD монитора.
Фото китайских модулей взяты из интернета, остальные свои. Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, предложения и комментарии очень приветствуются. Апрель 2019г.Станислав Шурупкин.Email: st-shur@mail.ru Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. Используемые источники:
