5-ти контактное автомобильное реле

Содержание статьи:

Реле является системой выключателей, необходимых для переключения, разъединения и соединения электроцепей. Цель эксплуатации коммутационного устройства – создание конкретных условий работы техники. Подключить реле означает создать нагрузку на выключатель, управляющий прибором.

Механизмы реле

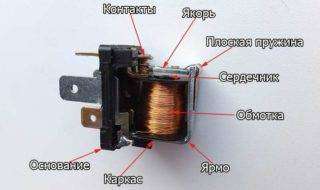

Основные элементы электромагнитного реле

Релейный прибор выполняется в виде катушки, обвитой большим количеством медной проволоки. Внутри нее расположен сердечник-стержень из металла, зафиксированный на ярме – Г-образной пластине. Поверх сердечника и катушки находится якорь – металлическая пластина, которая удерживается возвратная пружина. К якорю прикреплены подвижные контакты, а напротив них – неподвижные.

Узел из катушки и сердечника – электромагнит, а узел из сердечника, якоря и ярка – магнитопровод. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.

Принцип работы

Принцип действия электромагнитных реле

Принцип работы реле 4 контактного или 12-вольтной модели схож. Без подачи напряжения на устройство якорь при помощи возвратной пружины отдален от сердечника.

В момент, когда подается напряжение, по обмотке начинает двигаться ток, магнитное поле которого воздействует на сердечник. Намагниченный элемент посредством преодоления усилий возвратной пружины, притягивает якорь. Его активные контакты перемещаются, размыкаясь или замыкаясь с неподвижными.

После прекращения подачи напряжения ток обмотки пропадает, происходит размагничивание сердечника. Возвратная пружина приводит якорь и контакты в исходное состояние.

Разновидности реле

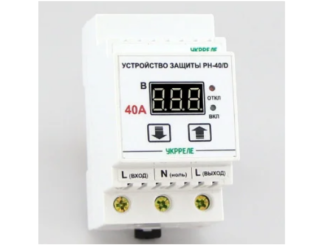

Реле контроля напряжения однофазное цифровое на DIN-рейку

Релейные устройства классифицируются по нескольким параметрам.

Количество фаз

Подразделяются на:

• однофазные – предназначены для подачи напряжения в жилых помещениях;
• трехфазные – подходят для применения в промышленных условиях.

Трехфазники отключают питание всего оборудования при скачках вольтажа на одной из линий.

Тип переключения

Можно приобрести модели:

• максимальные – повышают параметр напряжения до определенной величины;
• минимальные – понижают показатель до заданного значения.

Порог напряжения пользователем не устанавливается.

Тип активации воспринимающего элемента

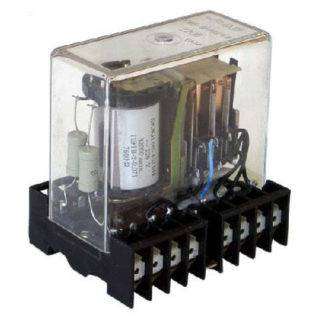

Реле промежуточное РП-18-54 220В DC

Воспринимающий элемент, по включению которого будет работать прибор, – это электромагнит, магнитоэлектрический узел, индукционная или электродинамическая система. В зависимости от его вида существуют реле:

• первичные с прямым подключением контактов в сеть;
• вторичные – могут подключаться через измерительные индуктивные или емкостные трансформаторы;
• промежуточные – усиливают или преобразуют сигналы первичных/вторичных моделей.

Функции воспринимающего элемента – преобразование напряжения в процесс движения якоря относительно ярма.

Тип управления нагрузкой

Для управления напряжением применяются модели:

• прямого действия – нагрузка переключается контактами;
• косвенного действия – нагрузку подключаются вторичные элементы.

Нагрузка подается и приостанавливается с определенными промежутками.

Тип поступления сигнала

Герконовое реле

В продаже можно найти следующие коммутационные устройства:

• электронные – обеспечивают контроль напряжения в условиях высокой нагрузки. Управляют освещением и узлами автомобиля;
• герконовые – небольшие модели в виде катушки. Предназначены для замыкания, переключения, размыкания сети. Чувствительны к механическим воздействиям и ультразвуку;
• электротепловые – отключают и включают электрический ток по нагреву биметаллической пластины. Используются для электродвигателей на производстве, обустройства однофазной или трехфазной электросети;
• временной выдержки – для создания кратковременных пауз применяются схемы замедления. Приборы работают в автомобилях, светофорах, елочных гирляндах;
• таймеры света – позволяют программировать освещение теплиц, аквариумов, животноводческих комплексов. К ним подключаются нагреватели, вентиляторы;
• электромагнитные – ток статистической обмотки активируется по воздействию магнитного поля. Приборы со средней нагрузкой до 320 А и напряжение до 1,6 кВт могут работать только в сети с постоянным током.

Конструктивно стандартный регулятор имеет вид пакетника для крепления на дин-рейку. Некоторые модели исполняются в виде переходников и удлинителей.

Особенности контактов

Распространенные конфигурации контактных групп реле

По конструкции контактное промежуточное реле состоит из трех типов элементов.

Нормально разомкнутые

Находятся в разомкнутом состоянии до момента подачи питания на катушку. Реле активируется после подачи напряжения, и контакты приходят в замкнутое состояние. Электросеть замыкается.

Нормально замкнутые

Функционируют по обратному принципу, находясь в замкнутом состоянии на момент обесточивания реле. После появления напряжения происходит срабатывание реле, размыкание контактов и цепи.

Перекидные

При обесточивании катушки средний общий контакт якоря замкнут с неподвижным. После того как реле срабатывает, средний элемент вместе с якорем двигается в направлении стационарного контакта и замыкается с ним. Связь с первым стационарным контактом разрывается.

Модели с несколькими контактными группами обеспечивают управление несколькими цепями.

Электрическая схема реле

Принципиальная электросхема реле

Принципиальная схема реле наносится на крышку производителем. Само устройство имеет вид прямоугольника, помечается маркером К с цифрой. Для обозначения контактов без подачи нагрузки применяется буква К с двумя цифрами, разделенными точкой. Первая – это порядковый номер прибора, вторая – порядковый номер контактов.

Контактные группы рядом с катушкой маркируются штриховой линией. Под электросхемой также указывают параметры контактов, величину максимального коммутационного тока. Разновидность токов и напряжение в рабочих условиях наносятся на релейную катушку.

Схемы подключения

Модуль подключается к потребителям в зависимости от конструктивного исполнения и количества контактов.

С несколькими контактами

Схема подключения 4-х контактного реле

Схема активации и работы светового реле, состоящая из 4 контактов позволяет подключить противотуманки через предохранитель:

1. Поиск дополнительного вольтажа посредством разрезания красного провода на предохранительном блоке и пайки дополнительного.
2. Установка навесного предохранителя.
3. Подключение силового реле по нумерации контактов. 30 – кабель после предохранителя, 87 – кабель к ПТФ напрямую, 86 – провод с зацепкой на болт около реле.
4. Создание системы управления. Вытаскивается кнопка ПТФ без снятия колодки.
5. Прозвонка провода мультиметром и присоединение его к кузову.
6. Проверка фар и габаритов.
7. Повторная прозвнока мультиметром и поиск цифры 12+.

Контакт 85 подкидывается только на провод, при касании к которому появилось 12+.

Схема подсоединения пятиконтактного реле

Схема подсоединения пятиконтактного реле подходит для создания сигнализации. Подключение выполняется так:

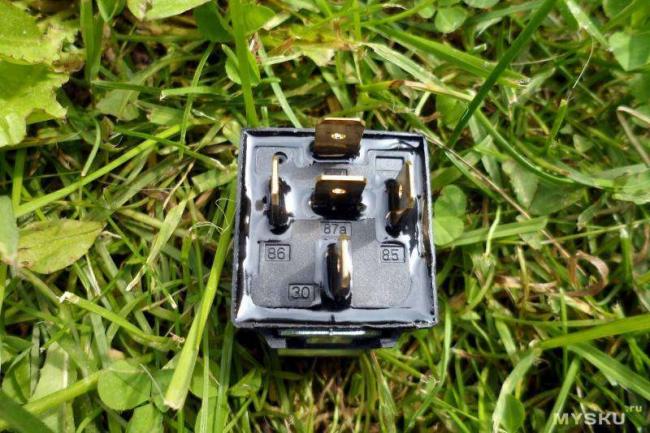

1. Определение контактов. 85 и 86 отвечают за катушку, 30 – общий, 87-а – нормально-замкнутый, 87 – нормально разомкнутый.
2. Питающий контакт 85 соединяется с сигнализационным проводом.
3. На катушечный контакт 86 при включенном зажигании подается 12+ Вольт.
4. Контакты 87-а и 30 подкидываются в разрыв заблокированной цепи.
5. Инвертируется полярность. На катушечный контакт 85 и контакт 87 подается минус, на контакт 86 с концевиков – плюс. На 30-м остается плюс.

В качестве блокиратора может использоваться бензонасос, стартер, запитка форсунок, зажигание.

Для реле напряжения

Принципиальная схема домашней сети с использованием реле напряжения, УЗО и защитных автоматов

Схема подключения реле напряжения предусматривает монтаж прибора на дин-рейку в распредщитке. Для трехфазной сети выполняется следующее:

1. Определяется кабель подключения – медный, с сечением 1,5-2,5 мм2.
2. Подсоединяются контакты ввода через пускатель или контактор.
3. Находится фаза по маркерам А, В, С и клемма нуля N.
4. Проводники трех фаз подкидываются на соответствующие верхние клеммы устройства.
5. Проводник клеммы № 1 подключается на выход катушки.
6. Клемма № 3 подсоединяется на фазу в обход реле напряжения.
7. Выход № 2 контакторной катушки нужно подключать к нулевому проводнику сети.
8. Проводники нагрузки соединяются с клеммами пускателя на выходе.
9. Нулевые проводники в распредкоробе подкидываются на общую нейтраль.

Для простоты соединения узлов руководствуйтесь схемой на корпусе реле.

Настройки реле

Схема для включения любого реле будет работать только в условиях правильной настройки. Пользователь может установить порог срабатывания по максимальному и минимальному значению, выбрать задержку активации и повторного включения после перезагрузки.

Определившись с типом реле переключения и разобравшись в его схеме, можно самостоятельно создать электроцепь. При работе следует учитывать тип контактов, разновидность устройства и принцип его функционирования.

• 27-11-2016, 11:39
• Раздел: Схемы и ремонт / Автоматика

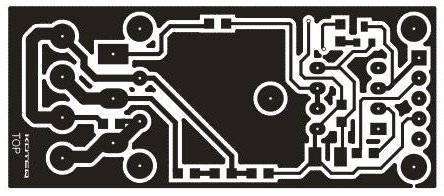

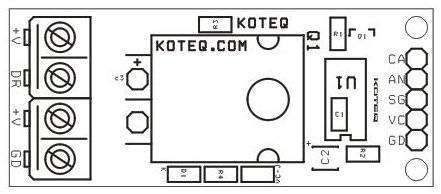

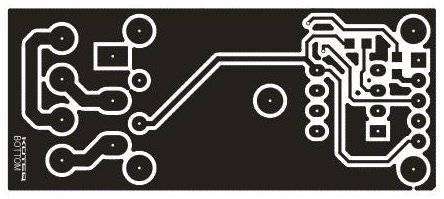

Схема самодельного электронного реле с мощностью до 10 A 60 В постоянного тока с оптически изолированным входом, предназначенное на замену обычным электромагнитным. —> Твердотельное реле (SSR — солид стейт реле) — это электронное устройство переключения, что включается или выключается, когда малое внешнее напряжение подается через контакты управления. Чаще всего оно состоит из оптопары, которая реагирует на соответствующий входной сигнал (сигнал управления), и полупроводниковый электронное переключающее устройство, которое переключает нагрузку. Упрощённая схема и подключение показана ниже:Данный проект позволяет заменить обычные 12-вольтовые электромагнитные реле универсального назначения, часто используемые в устройствах автоматики, автомобилях и другой аппаратуре, на более надёжные и скоростные электронные. Схема была разработан на базе IGBT/МОП оптопары TLP250/352, которая работает драйвером полевого транзистора MOSFET IRFP260. Реле состоит из оптически изолированного драйвера затвора и МОП-транзистора с низким сопротивлением канала. Сочетание низкого сопротивления и высокой возможной мощности нагрузки делают это реле подходящим для различных устройств переключения. Устройство обеспечивает изоляцию 3 кВ от входа до выхода.

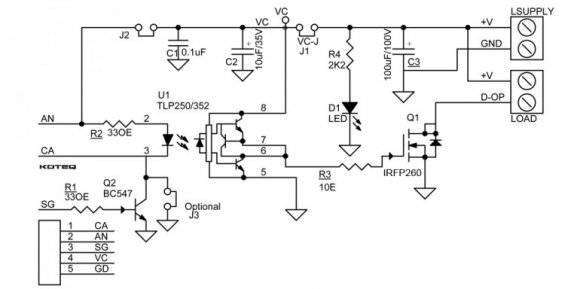

Принципиальная схема SSR реле

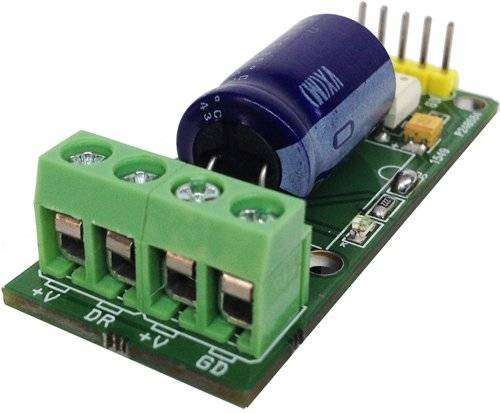

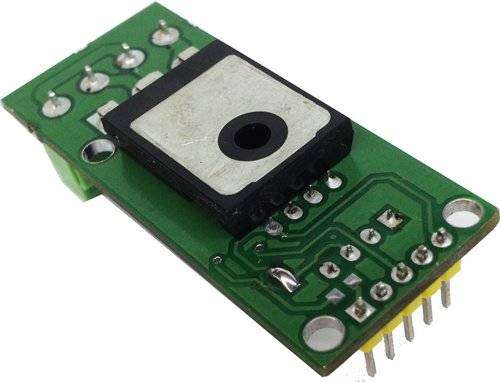

SSR реле, предназначенное для переключения нагрузок постоянного тока до 10 ампер. Оно выполняет ту же функцию, что и любое электромеханические реле, но не имеет движущихся частей. Твердотельные реле имеют намного более быстрое время переключения по сравнению с электромеханическими, и не изнашивается. Входной триггер предназначен под напряжения 3 — 9 В постоянного тока (1,5 — 12 Вольт с транзистором), а выходная нагрузка под питание 12 — 100 В постоянного тока. —>

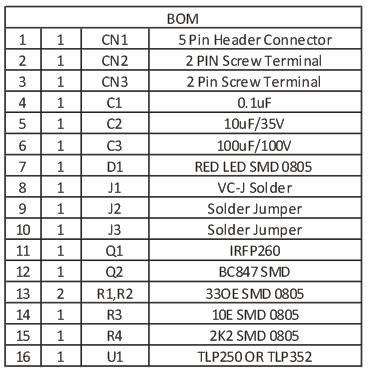

Характеристики твердотельного реле

Примечание: нужно увеличить резистор на светодиоде, если питание нагрузки выше чем 24 В. Здесь в схеме два варианта входа: ввод управления напрямую к диоду оптрона и входной сигнал подающийся через транзистор. Драйвер затвора необходимо питать в пределах 12 — 18 В постоянного тока. Теплоотвод необходим только для предельной нагрузки. До 5-ти ампер можно не ставить.

• Цена: $1,66

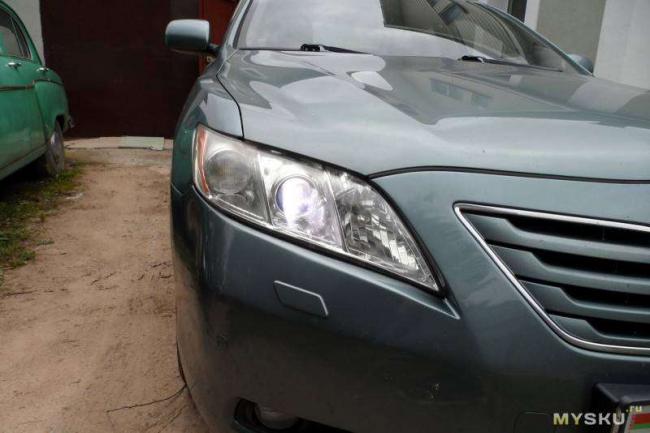

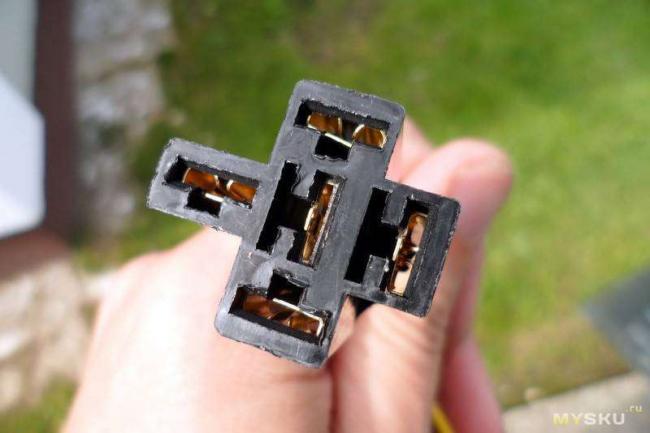

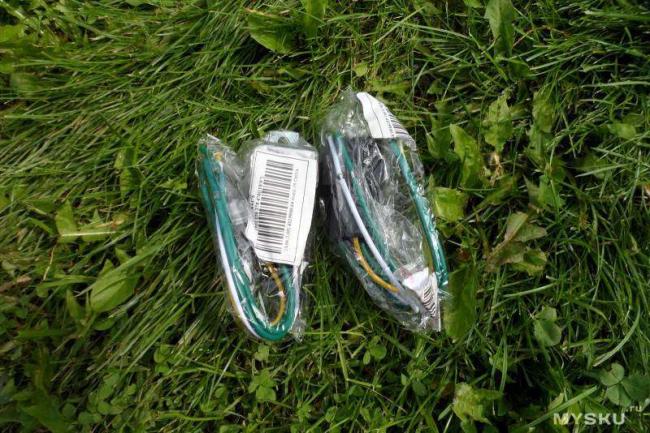

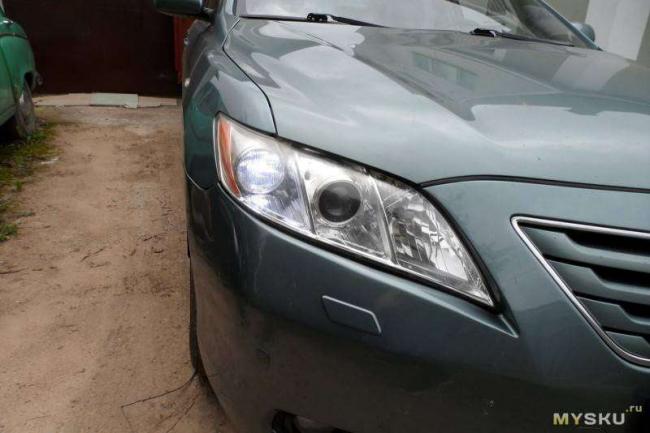

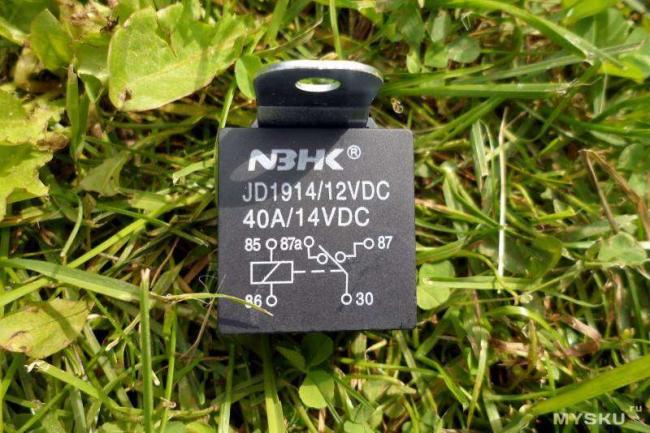

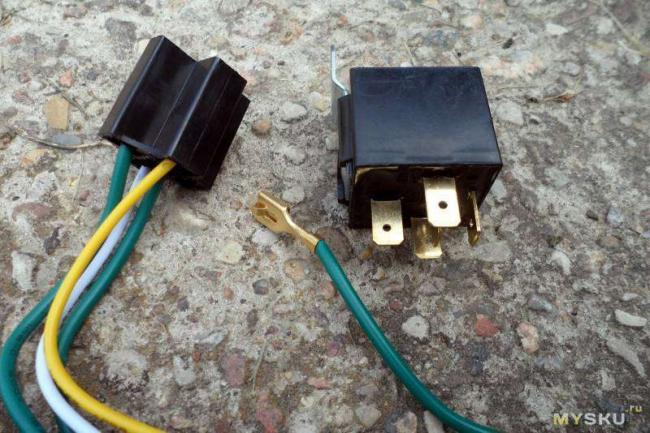

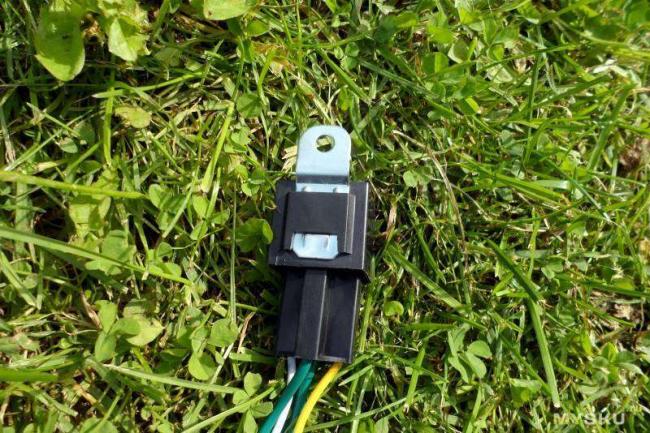

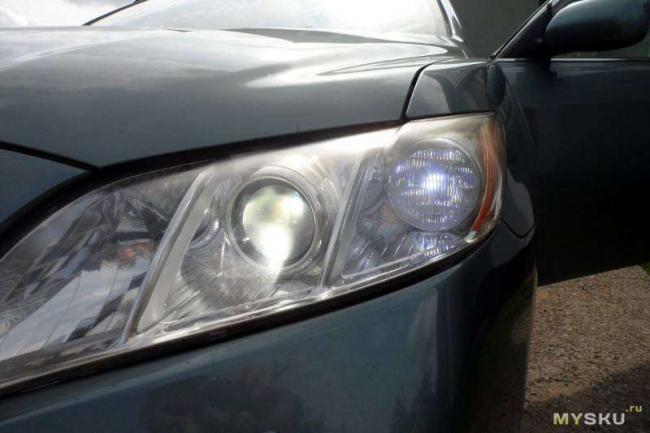

Всем привет. В сегодняшнем обзоре я поделюсь с вами своими впечатлениями о 5-ти контактном автомобильном реле, приобретенном на eBay, а так же покажу один из возможных вариантов его использования. Реле заказывалось почти одновременно с комплектом ДХО, о котором я рассказывал несколько дней назад. Зачем? Потому что при использовании стандартного подключения, при включении габаритов или ближнего/дальнего света, ДХО все так же продолжали светиться. Хорошего в этом я ничего не нашел, а потому стал задумываться об автоматизации их отключения при включении габаритов или ближнего света. Самым простым и логичным вариантом мне показалось использование реле. К слову, это одна из тех немногих покупок, перед совершением которых я отправился в местный магазин автозапчастей. Каково же было мое удивление, когда в ВАЗовском магазине я увидел цену: реле — 5 рублей (где-то 2,5$), колодка к нему — 2,5 рубля (1$). Итого, 3,5$ за комплект оффлайн у нас без ожидания против $1,66 у них. Выбор очевиден 🙂 Я заказывал сразу 2 реле, так как изначально планировал установить по одному на каждую лампочку. Посылку продавец отправил через несколько дней после оплаты, присвоив ей трек, все доступные события по которому можно посмотреть здесь. На то, чтобы попасть из Китая в Беларусь у посылки ушел примерно месяц, после чего она была благополучно получена в моем почтовом отделении. Поставляются они в обычных полиэтиленовых пакетиках без каких-либо опознавательных знаков и надписей (если не считать наклейку со штрих-кодом). Внешне реле мало чем отличаются от тех, что можно увидеть на полках в родных магазинах. Особых претензий к их качеству изготовления у меня нет. Непосредственно реле так вообще выглядят очень даже прилично. Контакты надежно залиты герметиком очень напоминающим смолу: Как видно на фото, каждый контакт подписан, так что проблем с подключением возникнуть не должно 🙂 Сверху на реле изображен принцип работы реле, а так же указан производитель и краткие характеристики. Как видно, данное реле рассчитано на напряжение в 12-14 В и максимальный ток 40А. Способно ли оно и вправду пережить такую нагрузку сказать не могу, так как ничего подходящего для проверки данного параметра у меня на момент подключения под рукой не оказалось 🙁 У меня же в сети максимальная нагрузка около 4А, так что проблем с этим нет. Для крепления реле в конструкции предусмотрена металлическая пластинка, которую можно без проблем снять, если в том будет необходимость. В комплект поставки входит само реле и колодка к нему. Колодка идет сразу с проводами, что существенно облегчает процесс установки. Качество изготовления колодки будет несколько похуже. Основной минус — обилие облоя, не удаленного после отлива колодки. Длина проводов, идущих к колодке около 15 сантиметров. Но тут скорее страдает внешний вид, так как на функционале это никак не сказывается. Если верить описанию, то каждое реле способно отработать 10 000 циклов включения-выключения, что достаточно неплохо. В принципе, больше ничего интересного во внешнем виде реле нет, а значит можно переходить к проверке их работоспособности. Но перед тем, как это сделать, думаю, будет не лишним напомнить зачем эти реле вообще надо. В обычном состоянии в реле 2 контакта постоянно замкнуты. Это контакты, обозначенные на реле цифрами 30 и 87а (в некоторых случаях 88). При при подаче напряжения на контакты 86 и 85, цепь 30-87а разрывается, а 86-85 замыкается. На свободном контакте (87) находится свободный плюс (нам он не нужен). Так что удаляем из колодки провод, идущий к 87 контакту. Итак, приступим. Первым делом разрезаем плюсовой провод, идущий к ДХО. Поскольку в моих он общий, то можно обойтись одним реле, установив его около места его подключения. В разрез подключаем провода, идущие к контактам 30 и 87а. 86 контакт подключил к массе, а 85 к плюсовому проводу, идущему к габаритным огням. Места соединения проводов изолируем и крепим реле где-нибудь под капотом. У меня это получилось примерно так (к болту крепления подвел провод массы): Осталось дело за малым — проверить как все работает. Включаем зажигание и видим, что наши ДХО светятся. Значит хуже не сделали. Далее включаем габариты/ближний свет: Как видно, все работает так, как и задумывалось. При включении габаритов/ближнего света лампочки ДХО отключается. Для большей наглядности снял небольшое видео на тему того, как это выглядит в живую: Подводя итог всему, что тут было написано, могу сказать, что покупкой я остался доволен. Во-первых, все работает так, как я того и хотел. Во-вторых, цена купленного реле с колодкой в два раза ниже, чем у нас. В-третьих, еще одно реле осталось про запас 🙂 И возникла мысль запитать ДХО от генератора, чтобы они начинали работать только после запуска двигателя, а не включении зажигания. Так как если кого-нибудь ждешь сидя в машине и слушая радио, то ДХО светятся. Правда, при суммарной нагрузке в 0,4А аккумулятор они посадить не должны, но все-равно как-то мне это не очень нравится… При желании реле можно использовать в массе самых разнообразных вариаций. На сколько я знаю, некоторые на них даже противоугонные устройства собирают 🙂 На этом, пожалуй, все. Спасибо за внимание и потраченное время. Используемые источники:
