Использование автомагнитолы в домашнем варианте

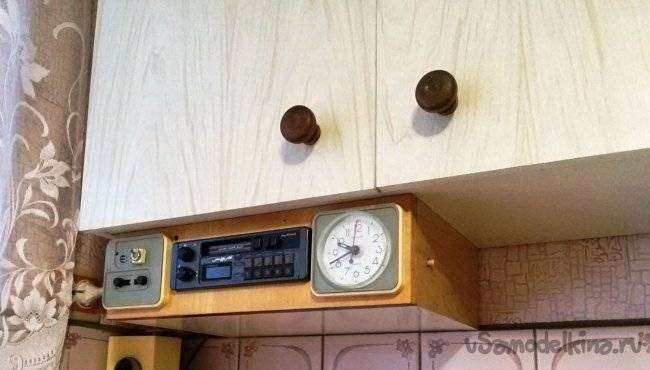

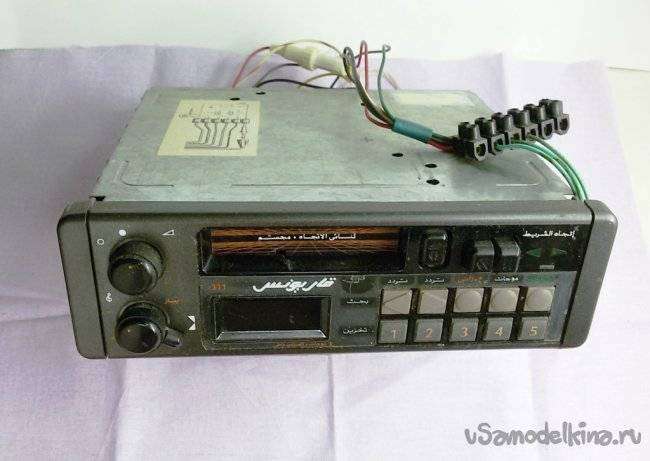

lihvinДомашние самоделкиДобавлено 9 комментариев Старая автомагнитола вышла на «пенсию». Она имела СВ, ДВ и полный FM диапазоны с автопоиском, встроенный кассетный магнитофон. Пролетел «небольшой» период времени. Пластмассовые детали лентопротяжного механизма вышли из строя, да в нем и нужды уже не стало. Прошел и век лазерных дисков в автомагнитолах. А приемник, в оставшемся и развивающемся FM диапазоне, прекрасно работает до сего дня. Имея качественные усилитель и динамики, выдает отличный стереофонический звук во всем интервале мощности. А в прочем не удивительно, так как своему рождению устройство имеет благородное происхождение. Магнитола была изготовлена из оригинальных деталей фирмы «PHILIPS» и собрана вдали от Китая.Так как у автомагнитолы остался еще какой-то «срок дожития», надеюсь не маленький, решил дать ей на пенсии теплую и спокойную жизнь, устроив ее на кухне. Такое место нашлось, в одном блоке с часто используемыми кухонными принадлежностями – часами и таймером. Теперь на кухне, там, где мы проводим большую часть времени, можно услышать любой из 24 разнообразных каналов радиоприемника.Если у Вас есть желание и аналогичная ситуация со старой, но рабочей техникой, предлагаю рассмотреть предлагаемый вариант установки автомагнитолы в домашней обстановке.1.Подготовка прибора. Очищаем от налета пыли и грязи имеющуюся автомагнитолу. Очищаем и подтягиваем все контакты в цепях питания и разводки громкоговорителей.2.Изготовление корпуса.Подбираем материал для изготовления корпуса самоделки. Все зависит от ваших вкусов, возможностей и цветовых предпочтений. В данном случае, были использованы оставшиеся после ремонта, части мебельной плиты из ДСП.Вид и размеры корпуса будет определять лицевая панель изготовляемого музыкально – кухонного блока. По краям панели размещаем часы и таймер, в центре автомагнитолу. Определившись с расположением, тщательно размечаем и наносим контур окон для установки приборов. Просверлив по углам размеченных прямоугольников окон, отверстия диаметром около 6 мм, для завода пилки, выпиливаем контуры окон.В зависимости от размеров лицевой панели, вырезаем остальные детали корпуса. В данном случае, высота лицевой панели и двух боковых стенок составила 110 мм. Длина боковых стенок зависит от размера кухонной секции и здесь равна 250 мм. Для удобства эксплуатации, лицевую панель желательно отодвинуть вглубь, за дверку секции. Заднюю стенку корпуса предполагается исключить, ее функцию будет выполнять стена кухни. Между стеной и боковыми стенками корпуса оставим небольшой зазор (около 5 мм) для вентиляции. В зависимости от получившихся размеров рамки корпуса, вырезаем его дно.3.Сборка корпуса.Подбираем из наличия, или изготовляем из уголка, стальные или алюминиевые угольники. Сверлим в них отверстия диаметром 4 (5) мм и собираем корпус с помощью шурупов 4 х 16 (5 х 16) мм. Использование классических шурупов предполагает предварительное сверление отверстия для их вкручивания. Лицевая панель, несущая основную нагрузку, крепится двумя угольниками внутри к дну. И дополнительно, двумя шурупами снаружи, утопив головки вровень с плоскостью.Сборка показала некоторые просчеты. В результате пришлось разобрать корпус и фрезеровать разрядку в боковой стенке, для свободной установки часов. Кроме того, в дне корпуса потребовалось фрезеровать канавки для расположения там фиксирующих пластинчатых пружин у часов и таймера.Вровень с нижней стороной окна под магнитолу, по краям окна, установим две направляющие планки. На них, при установке, ложится автомагнитола. Зазор под ней необходим для естественной вентиляции и охлаждения в корпусе магнитолы.Для фиксации установленной магнитолы в корпусе и исключения ее случайного извлечения, внутри корпуса над окном установлена дверная защелка. При установке магнитолы в рабочее положение, шарик защелки попадает в отверстие в металлическом корпусе прибора и фиксирует ее положение.Закрепление изготовляемого блока, предполагается внизу кухонной секции, на два стальных мебельных угольника. Для этого внутри, на боковых стенках в верхней части корпуса, размечаются центра крепежных отверстий. Высота центра от верхнего края боковой стенки определяется размером используемого угольника. Обычно этот размер равен 18 мм. По разметке сверлятся два глухих отверстия диаметром 9,5 мм. В отверстия вворачиваются мебельные резьбовые вставки под винт М6. Корпус музыкально – кухонного блока собран. Установим в него автомагнитолу. 4.Изготовление блока питанияПитание автомагнитолы будем выполнять от электросети 220 вольт с помощью простого блока питания. Приемник магнитолы на различных режимах потребляет ток от 0,3 до 0,9 ампера. А так как автомагнитола рассчитана на бортовую сеть автомобиля – 12,0…14,5 вольт, мы изготовим блок питания 220/14 вольт с выходным током 1,0…1,5 ампера.Схема блока питанияОсновой блока питания (БП) будет трансформатор, который может обеспечить выходное напряжение БП (с учетом потерь на диодах и транзисторе) при достаточном выходном токе. В нашем случае это тороидальный трансформатор с выходом на 17…18 вольт.Для упрощения эксплуатации, испытания и настройки, к первичной обмотке трансформатора подключим сетевой шнур с вилкой и выключателем питания. К вторичной обмотке присоединим типовой разъем, например, как на фото. К входу электронной части БП подключим ответную часть разъема.Комплектуем схему деталями, указанными в схеме. Для выпрямительного моста выбираем диоды средней мощности, они должны выдерживать ток до 1,5 ампер и напряжение до 30 вольт. Аналогичные требования к транзистору VT2. Кроме того, его обязательно установить на радиатор, для отвода тепла. К управляющему транзистору VT1 особых требований нет, его выбор обширен – от КТ315 до маломощных импортных. Желательно выбирать с большим коэффициентом передачи тока.Выбираем подходящих размеров плату и навесным монтажом устанавливаем детали схемы. В корпусе блока имеется достаточно свободного места, поэтому размеры и возраст деталей, а также плотность монтажа не лимитируются. А свободный монтаж еще и облегчит тепловой режим деталей.Сопротивление резистора R1 подбирается по яркости свечения используемого светодиода, а сопротивление резистора R2 – по току стабилизации для примененных стабилитронов. Для указанных на схеме стабилитронов, ток стабилизации регулируется в пределах 4…10 mA. После сборки и проверки правильности выполненного монтажа, подключаем трансформатор и настраиваем выходное напряжение. Так как стабилитроны с одним обозначением в группе, имеют сравнительно большой разброс параметров, то возможно потребуется их подборка для получения требуемого выходного напряжения.5.Сборка и установка магнитолы в домашнем вариантеНа свободном месте, на дне корпуса, располагаем и закрепляем от перемещения элементы БП. На контактные провода от магнитолы (питание, динамики) устанавливаем колодочку с винтовым креплением. Провода к динамикам формируем в разъем для быстрого соединения. В удобном месте, на боковой стенке корпуса, сверлим отверстие и устанавливаем выключатель питания. На подготовленные места закрепляем мебельные угольники. Замеряем координаты крепежных отверстий в угольниках, относительно габаритов собранного корпуса. Примеряем изготовленный блок к кухонной секции. Расположение блока оптимально вблизи от сетевой розетки и вдали от газовой плиты или мойки. Определившись с местом установки, переносим туда замеренные координаты и размечаем на нижней полке секции центра отверстий под крепежные винты. Сверлим отверстия под винты М6 и зенкуем фаски под головки винтов, утапливая их вровень с плоскостью полки.Штатные громкоговорители автомагнитолы располагаем сверху по углам комнаты (над кухонными секциями) для создания максимального стереоэффекта. Провода от громкоговорителей собираем в один разъем и выводим к месту установки блока. Не забываем туда-же вывести провод антенны со штекером.

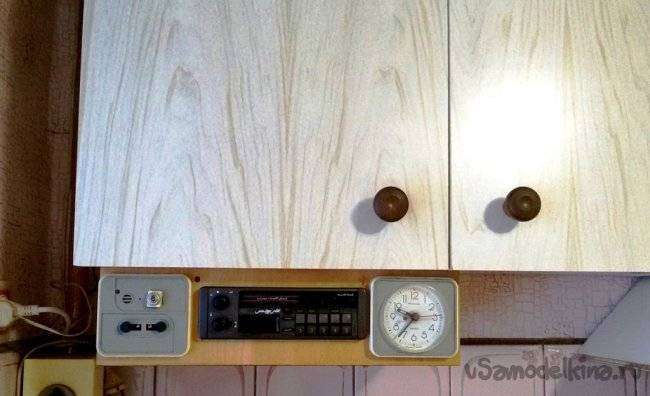

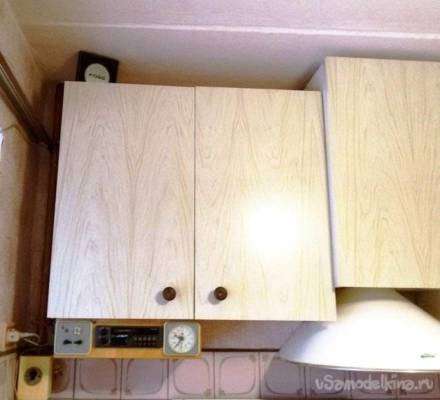

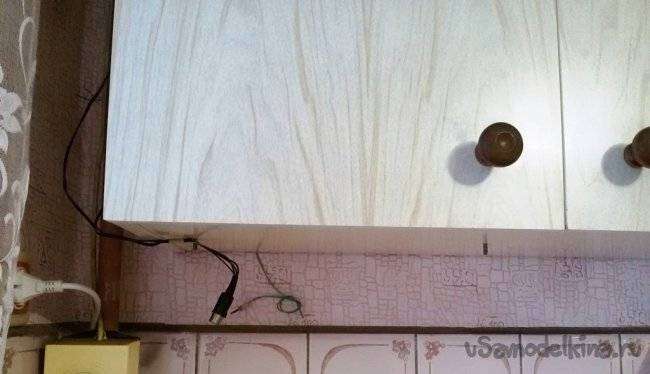

Устанавливаем собранный музыкально – кухонный блок на свое место и закрепляем его через угольники, гайками М6 к установленным в секции винтам.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Добрый день. В сегодняшней статье я расскажу, как подключить автомагнитолу в машине и разберу типовые ошибки подключения магнитол. Традиционно для нашего сайта, статья снабжена подробной фото и видео инструкцией.

Внимание!

Если вы при подключении устроите т.н. короткое замыкание это может привести к оплавлению проводов, ожогам а в крайнем случае к пожару. Пожалуйста, подключая автомагнитолу, соблюдайте осторожность, тщательно изолируйте все соединения проводов и не забывайте про предохранитель…

Для подключения магнитолы нам потребуется:

Сама автомагнитола, динамики и их провода
Нож канцелярский или спец. инструмент для снятия изоляции с проводов.
Изоляционная лента.
Предохранитель (10а-15а) и его разъем.
Мультиметр или контрольная лампочка.
Батарейка типа «крона»

Самый простой вариант – автомобиль имеет аудиоподготовку.

Аудиоподготовка – т.е. в проводке автомобиля установлены специальные разъемы, антенна и в штатных местах закреплены динамики. Для многих моделей аудиоподготовка является опцией, и многие владельцы отказываются от нее ради удешевления автомобиля при покупке, но этого делать не следует, так как установщики магнитол попросят за это намного больше денег.

При заводской аудиоподготовке, установка магнитолы сводиться к приобретению переходника между разъемами проводки и вашей магнитолой.

Переходники свободно продаются в большинстве магазинов торгующих магнитолами, но при желании сэкономить их вполне можно заказать на алиэксперсс.

Выглядят переходники вот так:

Второй по сложности вариант – автомобиль не имеет аудиоподготовки но ранее была установлена магнитола (например, кассетная).

В этом случае необходимо заменить разъем подключения магнитолы, на разъем новой (а может вам повезет и они совпадут).

Установка и подключение автомагнитолы Pioneer своими руками

Схема для подключения автомагнитолы выглядит вот так:

Скорее всего после того как вы отрежете старый разъем магнитолы (делать это лучше при снятой клемме аккумулятора). У вас будет несколько проводов и вам надо определить, откуда они, обычно надо найти постоянный плюс, плюс от зажигания, массу и динамики.

Как это делается?

— Оголяем провода при помощи канцелярского ножа и располагаем их так чтобы они не замыкали.

— Надеваем клемму на аккумулятор.

— Один вывод контрольной лампы (или мультиметра) цепляем к кузову автомобиля (массе) а вторым выводом, последовательно, касаемся каждого из оголенных проводов. Когда лампочка загорится или мультиметр покажет напряжение, поздравляю, вы нашли постоянный плюс.

— Его лучше сразу скрутить с разъемом магнитолы (обычно провод желтого цвета и на нем написано BAT +12v) и заизолировать термоусадкой или изолентой. На этом проводе обязательно устанавливается плавкий предохранитель номиналом 10-15 ампер.

— Ищем плюс с замка зажигания, для этого открываем замок до положения – «зажигание включено» и аналогично, мультиметром или лампочкой ищем нужный провод. Найденный провод необходимо соединить с красным проводом разъема магнитолы (на проводе, обычно, написано ACC+) его пока не изолируем!

Примечание (иногда этот провод соединяют с постоянным плюсом, но в этом случае магнитола будет разряжать аккумулятор, так как у нее не будет дежурного режима)

— Ищем массу, для этого отсоединяем контрольную лампу от кузова и соединяем с только что сделанной последней скруткой и последовательно соединяем второй вывод контрольки (мультиметра) с оставшимися проводами. Как только лампочка загорится (или мультиметр покажет напряжение), вы нашли «массу». Соединяем её скруткой с черным проводом разъема магнитолы (обычно он подписан gnd, ground)

Android головное устройство на Mitsubishi Outlander XL

— Изолируем его и плюс от замка зажигания.

Все вы можете подключить магнитолу. Если все сделано, верно, она засветиться…. Но к магнитоле надо еще подключить динамики и антенну.

Подключение динамиков.

У вас осталось 10 проводов. Один из них кабель антенны, один плюс питания антенны и 8 проводов от динамиков.

Провода от динамиков обычно идут парой, но их маркировка не всегда верна. Поэтому нам понадобится батарейка крона.

На 1-2 секунды цепляем её к паре проводов и слушаем, какой динамик щелкнет. Далее смотрим на сам динамик и снова соединяем батарейку. Если динамик пошел вперед, значит, полярность верная, и прикручиваем его + к + и – к -, в соответствии со схемой. Если динамик пошел внутрь значит, полярность ошибочна и соединяем его наоборот.

Вот вам видео как определить полярность динамика:

За полярностью следить очень важно, так как в противном случае звук в машине будет очень низкого качества!

Последовательно проверяем и соединяем все динамики, передний левый. Задний левый, задний правый, передний правый.

Подключение антенны обычно сложностей не вызывает.

Как снять магнитолу рено дастер: выкладываем все нюансы

Вот небольшое видео про подключение автомагнитолы, но на нем перепутаны красный и желтый цвета (правильно написано в статье):

Третий по сложности вариант – автомагнитола устанавливается в автомобиль без аудиоподготовки впервые.

Не пугайтесь, текста тут много меньше так как нет нужды определять назначение проводов. Трудоемкость выше так как мы будем прокладывать эти провода!

Схема подключения не изменяется:

Тянем постоянный плюс от аккумуляторной батареи, обязательно через предохранитель 10-15 ампер, проводом 2.5-4 квадрата!

Есть вариант взять постоянный плюс с прикуривателя, но как показала практика, обычно, прикуриватель запитывается проводом 1.5 квадрата и имеет предохранитель 10 ампер. В моем автомобиле, при подключении насоса для подкачки колес, и работающей магнитоле этот предохранитель сгорал!

Ищем под панелью (например, на блоке предохранителей или на замке зажигания) провод, где появляется плюс при включении зажигания, и соответственно, оттуда тянем провод к плюсу магнитолы, который отвечает за включение. Можно этот провод зацепить на постоянный плюс, но магнитола будет высасывать аккумулятор!

Прокладываем провод массы и надежно закрепляем его к кузову (например на крепление панели к кузову)

Устанавливаем в штатные места динамики и прокладываем их провода, обязательно соблюдая полярность!

Цепляем антенну и провод управления ей.

Установка магнитолы завершена, вы только что сэкономили 1.5-3 т.р.

Самый сложный вариант – автомагнитола устанавливается в автомобиль с нестандартной проводкой (грузовики и старинные автомобили).

Большинство автомагнитол рассчитаны на питание 12 вольт. На большинстве грузовых автомобилей применяется стандарт напряжения — 24 вольта, соответственно при подключении 12ти вольтовой автомагнитолы, в сеть 24 вольта, она неизбежно откажет.

Поэтому подключают автомагнитолу к одному аккумулятору, (тот который минусом прицеплен к кузову автомобиля), с его плюса тянут провод в кабину на магнитолу. Такое решение имеет место быть, но оно имеет существенный недостаток – за 1- 2 недели простоя аккумулятор сильно разрядиться и запустить двигатель без его зарядки будет невозможно!

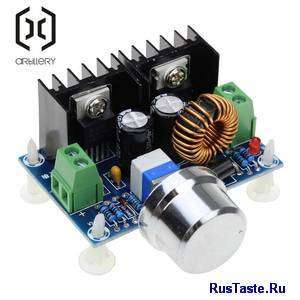

Чтобы этого не происходило необходимо применять специальный преобразователь напряжения. Выглядит он вот так:

Обычно отказываются от памяти магнитолы и цепляют устройство вот по такой схеме:

По итогу у магнитолы не будет задействована функция памяти, но она не будет сажать аккумулятор и, самое главное, не надо протягивать нестандартный провод от аккумулятора в кабину.

Сами преобразователи продаются в интернет магазинах, как вариант рассмотрите покупку на aliexpress.

В случае со старинными автомобилями возможны нестандартные напряжения питания (6 вольт) или + на кузове автомобиля. Подключение автомагнитолы в таких автомобилях решается каждый раз индивидуально и общих рекомендаций не имеет.

На этом у меня сегодня все. Всем ровных дорог и надежным магнитол.

С уважением, администратор http://life-with-cars.ru

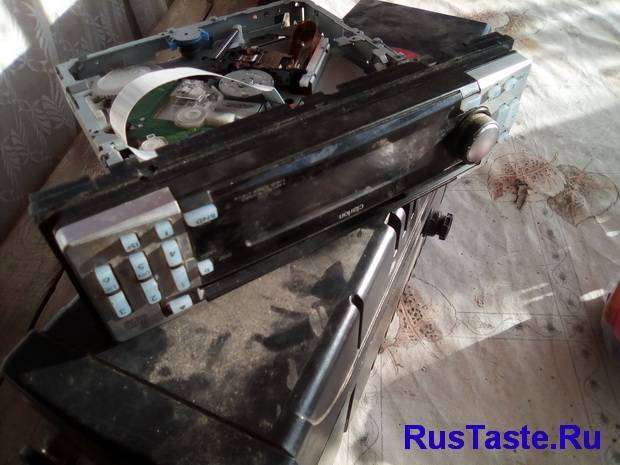

Приветствую друзья. Сегодня речь пойдет опять об автомобильной магнитоле, а именно как своими силами сделать Aux вход. На примере будет древняя CD автомагнитола моего товарища. Проделывал такую операцию уже не один десяток раз и сейчас расскажу как, тем более частенько ставят этот вопрос. Вот он виновник сегодняшней статьи, как видно автомагнитола достаточна старая, но и у нее есть шанс. Фоток не много, так что все постараюсь на словах пояснить Дабы много не изобретать, хожу обычно простой схемой, подключаю AUX вместо FM тюнера. Способ переделки хорош, но недостаток тоже есть, остался товарищ без радио, но оно ему и не нужно.

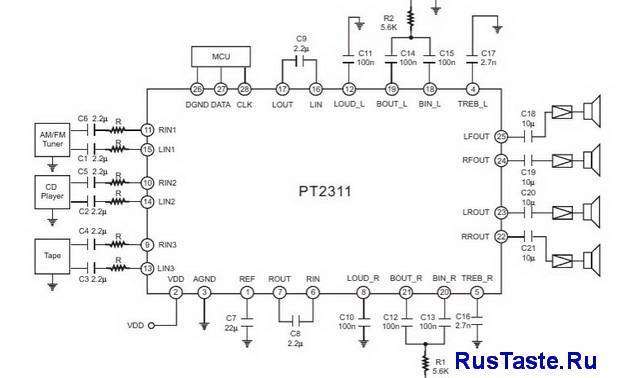

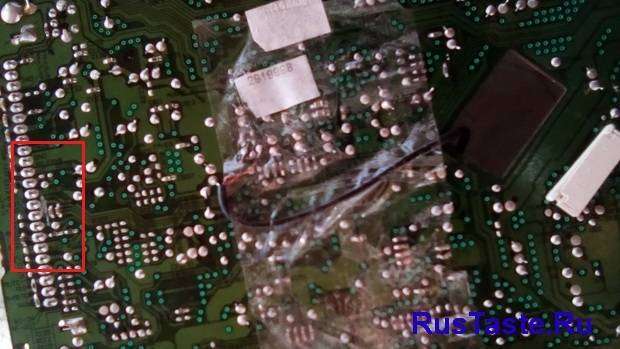

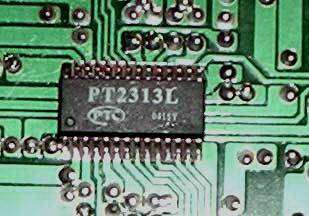

Первым делом нахожу на плате звуковой процессор. В данном случае мне попался процессор PT2311, вот так он выглядит. Ищу на него даташит, согласно схеме вход с FM тюнера находиться на 11 и 15 ножках, это левый и правый канал. Когда все ясно с процессором, теперь можно и радио тюнер отключить. Обычно я беру мультиметр в режиме прозвонки, один щуп на конденсатор развязывающий проц с тюнером на схеме сверху С1 и С6, второй щуп по ножкам тюнера. Хотя можно и по дорожкам отследить, но кому как проще! А теперь эти самые дорожки перерезаю. В данном случае обрезал дорожки у самого FM тюнера, так как там стояли резисторы притягивающие вход к общему проводу, то есть минус!Ну и осталось припаять сам шнурок с Джеком 3,5. В этом примере использован самый дешевый AUX кабель за 45 рублей. Припаиваю два провода левый и правый к тем самым конденсаторам C1 и C6, а общий третий припаиваю к общему на магнитофоне, желательно ближе к процессоруЧто бы провод держался нормально, обычно креплю на термоклей и термоскотч, но в данном примере и скотч канцелярский выручил. Ну и на этом переделка закончена, осталось вывести провод наружу и все. Если вам нравятся мои статьи, подписывайтесь на обновления в Вконтакте или в Однокласниках, или же подпишитесь на обновления по электронной почте справа в боковой колонке, что бы не пропустить самые свежие статьи. Хорошая новость для тех кто интересовался моим проектом самодельного плазмореза из сварочного инвертора, ждать новую статью совсем чуть чуть, плазморез почти готов. С ув. Эдуард
