Как выбрать розетку для подключения телефона

Registered Jack (на английском языке, читается как «ар-джей») — это стандартизированный физический сетевой интерфейс, который включает в себя две части разъема («штекер» и «розетка») и их описание в виде схемы коммутационной конструкции. Используется для обеспечения подключения устройство телекоммуникации. Данные стандарты включают RJ-11, RJ-14, RJ-25, RJ-45S и т. д. Обычно данные имена стандарта неправильно используется для обозначения разъемов.

RJ11 RJ12 — разница и сходство

Данные стандарты имеют некоторые сходства и различия:

RJ11 и RJ12 используют одинаковый разъем на 6 слотов.
Различие RJ11 и RJ12 просматривается исключительно в числе контактных проводников. В RJ12 применяются все три пары контактов, в отличие от него в RJ11 из 6 имеющихся слотов 2 не используются.

Внешние отличия разъемов

RJ11 также как и RJ12 чаще всего применяется в телефонных системах. Однако RJ12 встречается и в других конфигурациях.
RJ11 распространен в жилых домах, в то время как RJ12 встречается там не часто, за исключением крупных компаний.
Для обоих разъемов используют специальные обжимные инструменты для установки серии RJ. Существуют универсальные обжимные клещи, которые позволяют обжимать различные разъемы RJ-11, RJ-12, RJ-45, 4P4C, и инструмент для обжима, который обжимает только разъем определенного типа.

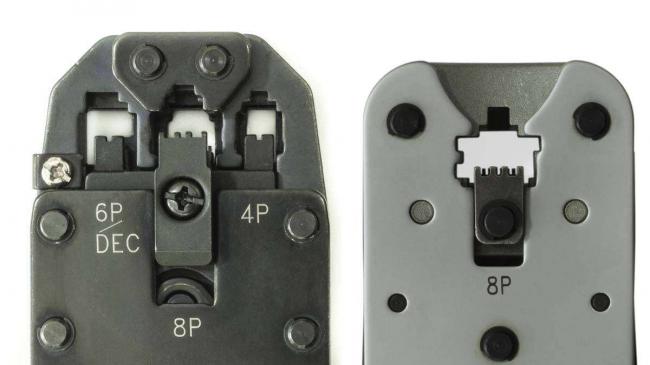

Инструменты для обслуживания кабелей данного типа

Стандарты разъемов

Даже при видимом сходстве данные разъемы имеют различия в стандартах.

RJ-11

Под интерфейсом RJ11 выпускается 6-позиционная 2-контактная вилка. В современной практике она также может представлять собой 2-контактный и 4-контактный разъем (называемые RJ11 и RJ14, хотя вряд ли кто-нибудь знает последнее имя). В приборах с аналоговым принципом действия в любом случае используются только 2 центральных контакта.

RJ-11

RJ-12

Наиболее значимая отличительная черта заключается в том, что RJ11 действительно существует, в то время как популярное название RJ12 по факту заменяет RJ25. Существует большая разница между тем, что говорится, и интерфейсом, который фактически применяется.

RJ12 соответствует стандарту электропроводки 6P6C. Из этого следует, что в разъеме также имеется 6 проводов, занимающих все доступные контакты.

Вам это будет интересно Требуемая освещенность в помещении

Рейтинг ТОП 7 лучших умных розеток для дома: какую выбрать, функции, отзывы, цена

Обжимается любая вилка с 6 позициями с помощью одним и тем же прибором. Матрица содержит все 6 позиций и используется только для того, чтобы касаться меньшего числа проводников на вилке. Позиции с краю матрицы при этом не совершают какого-либо полезного действия. Из этого следует вывод, что лучше использовать 6-контактные заглушки для более равномерного изнашивания вилки, но на самом деле крайние положения матрицы всегда несут больший износ, чем те, что находятся в центральном положении.

Важно! Если такая вилка должна быть вставлена в 8-позиционное гнездо, необходимо выбрать вилку с хорошо продуманной пластиковой конструкцией боковины.

RJ-12

Цель использования

Несмотря на наличие некоторых отличительных черт, эти два 2 стандарта применяются в одних и тех же системах связи. Однако RJ12 также используется в других конфигурациях. В системах с телефонами с тональным набором и АТС небольшого размера можно эффективно применять два его «лишних» контакта. RJ12 пока еще не набрал популярности, и с ним плотно работают только монтажники, которые сотрудничают с телефонными сетями крупных компаний. В свою очередь RJ11 имеет относительно обширную область применения, потому что стандарт монтируется для большинства телефонов и телефонных кабелей. Для RJ12 распиновка кабеля ничем не отличается от кабеля для RJ-11.

RJ 11 распиновка кабеля

Наиболее популярный разъем — RJ-11. Для работы телефонных сетей используются всего лишь 2 его контакта. RJ-12 получил свое название из-за внешней схожести с RJ-11. На самом деле, данный разъем по официальной классификации — это RJ-12.

RJ11 vs RJ12</p>

Стандарт зарегистрированного разъема уже давно используется для подключения к телефонной линии. Он сокращается до RJ, а затем следуют две цифры, которые определяют конкретный стандарт. Стандарты RJ11 и RJ12 довольно тесно связаны и на самом деле выглядят идентично друг другу непосвященным. Это связано с тем, что оба они используют один и тот же шестиразъемный разъем. Единственное различие между этими двумя заключается в том, как они подключены и сколько используемых проводов.

RJ12 — это стандарт проводки 6P6C. Это означает, что есть также 6 проводов, которые заканчиваются в разъеме, занимая все доступные слоты. RJ11 является стандартом проводки 6P4C и имеет только четыре провода, а оставшиеся два слота больше не используются. Из-за этого вам нужно будет обратить пристальное внимание на кабели, которые вы используете в качестве используемого кабеля. Четыре RJ11 могут не подходить для RJ12, даже если они выглядят одинаково.

Несмотря на различия, оба стандарта проводки используются для этой же цели, телефонные линии; обычно используя центральную пару. Но есть и другие приложения, которые используют стандарт RJ12. Телефонные системы с телефонной связью и УАТС могут использовать дополнительные два разъема. Из-за этого RJ12 не очень распространен, и только люди, которые имеют опыт работы с телефонными системами крупных компаний, знакомы с проводкой RJ12. RJ11, с другой стороны, относительно распространен, потому что он используется в большинстве телефонных аппаратов и проводке некоторых телефонных компаний. Это даже превратилось в сам соединитель, который в общем упоминается как RJ11.

На самом деле нет индивидуального решения о выборе RJ11 или RJ12 в вашей связи, поскольку это часто диктует телефонная компания, на которую вы подписаны. С учетом сказанного, дополнительные две линии, которые становятся доступными при использовании стандарта RJ12, могут стать весьма удобными в системе PBX, где вы можете добавить дополнительные строки самостоятельно.

Выбор телефонной розетки зависит от вида телефонного аппарата, количества телефонов, устанавливаемых в доме, а также от вида коннектора. В настоящее время телефонные розетки разделяют на несколько видов по способу установки. О наиболее популярных мы расскажем ниже.

Встраиваемые и накладные

Встраиваемые розетки, которая монтируется в стену мы встречаем буквально на каждом углу. Существуют и внешние телефонные розетка, которые закрепляются на стене.

Розетки для телефонов могут обладать евро-разъемом или разъемом старого образца. Кроме того, существует розетка телефонная универсальная, которая имеет несколько разных разъемов, например, два евро-разъема и один разъем старого образца.

Как подключить ТВ розетку: схема подключения, виды, и варианты установки

Также розетка телефонная евро может иметь разные коннекторы – существует розетка телефонная 6p4c, чаще называемая RJ11, а также розетка телефонная rj 12.

Различия между коннекторами RJ11, RJ14 и RJ 12

Наиболее часто для подключения телефона используется розетка телефонная rj 11, интерфейс которой существует официально. RJ12 – это название для официального интерфейса RJ25 – коннектора с 6ю контактами.

Разъемы RJ 11 – это 6-позиционные вилки с двумя контактами, которых вполне хватает для подключения телефона. Поскольку в классической аналоговой телефонии при подключении используют только два центральных контакта, RJ 11 коннектор отлично подходит практически для подключения простого аналогового телефона.

4-х проводные телефонные сети можно использовать для подключения системных телефонов. Коннекторы с 4-мя проводниками называются R14. Розетки с разъемами R14 можно использовать, как для подключения системных аппаратов, так и для простого аналогового телефона. В последнем случае при подключении используются контакты 2 и 3.

Размеры евро вилок для подключения телефона абсолютно идентичны, различаются они исключительно по количеству контактов.

Если вам нужна только розетка телефонная RJ 45, то для телефона и интернета не подойдет, поскольку 8-контактный разъем используется для подключения интернета, однако существуют розетки с несколькими разъемами – и для телефона, и для интернета.

Однако возможность вставить 6контактные вилки в разъем RJ45 все же существует. Для этого необходимо приобрести специальные вилки, оснащенные пластмассовыми боковыми пазами. Специальные выемки на краях таких вилок подходят под 1 и 8 разъем и позволяют вставить телефонную вилку в 8-контактную розетку, не повредив последнюю.

Розетка телефонная двойная – вариант для нескольких телефонов

Если вам необходимо подключить магистральный кабель к нескольким телефонам, для этого отлично подойдет розетка телефонная двойная, которая включает в себя несколько евро портов. Разветвитель RJ 11 может быть встраиваемым или внешним, в зависимости от модели. Двойной вариант телефонной розетки имеет два разъема с двумя контактами интерфейса RJ-11. Каждый контакт, который содержит телефонный разъем RJ 11 соединен с клеммами внутри розетки. Для подключения такой розетки используется двух или четырехжильный телефонный кабель RJ 11, обжатый в соответствии с определенной схемой подключения.
