MirrorLink — подключение смартфонов на Androide к вашей автомагнитоле.

7 декабря 2018

В связи с большим количеством звонков и вопросов по функции Миррорлинк, попробуем кратко объяснить Вам суть технологии Mirrorlink (в переводе зеркальная связь,ссылка) для использования в автомобиле.

Суть данной технологии — интеграция мобильных гаджетов с автомобилями, прежде всего смартфонов, но могут поддерживаться и планшеты. Сейчас это модная новинка, но без сомнения за этим будущее. Так как мобильные гаджеты стали неотъемлемым спутником современного человека, то вполне логично использовать их возможности в автомобиле: навигация, кино и телевидение — всё это умеют современные смартфоны и планшеты, надо только перенести изображение на экран штатной аудиосистемы вашего автомобиля так чтобы пользоваться этим было удобно и безопасно.

Если ваша автоманитола поддерживает такую функцию, то перед тем как подключить телефон к Вашей автомагнитоле через USB провод, Вам понадобится в настройках телефона выполнить небольшой ряд манипуляций:

зайти в НАСТРОЙКИ,
перейти в раздел О ТЕЛЕФОНЕ,
в разделе найти НОМЕР СБОРКИ либо ВЕРСИЯ MIUI это зависит от телефона,
нажать на эту функцию 7 раз (после этого телефон вам скажет что вы стали разработчикам), после выйти из раздела о телефоне,
теперь у вас появился раздел ПАРАМЕТРЫ либо ДЛЯ РАЗРАБОТЧИКА это тоже зависит от телефона, находим его и заходим,
в разработчике включаем функцию ОТЛАДКА ПО USB.

Все теперь вы можете подключить ваш телефон к автомагнитоле.

Подключение мобильного телефона к экрану автомобиля

На сегодняшний день существуют множество решений реализующих подключение мобильного телефона к экрану автомобиля. Самыми популярными решениями, с проводным подключением, являются головные устройства с поддержкой технологий CarPlay от Apple, Android Auto от Google и MirrorLink от Car Connectivity Consortium.

На рынке огромное количество автомобилей, не оснащенных подобными специализированными головными устройствами. Да и стоимость такой опции от автопроизводителей очень дорогостоящая.

В этом случае на помощь автолюбителям приходят специализированные WiFi медиашлюзы и проводные адаптеры-конвертеры, для подключения мобильных устройств. В том и в другом случае автомобиль, а точнее дисплей, к которому осуществляется подключение, должен иметь аналоговый или цифровой видео вход.

Zalman ZM-VE350: обзор внешнего бокса для HDD

Минусы WiFi медиашлюзов и адаптеров-конвертеров в том, что в отличии от вышеупомянутых технологий — у них нет обратной связи. Т.е. управлять с экрана автомобиля телефоном не получится.

Плюс в том, что данные устройства универсальные и позволяют осуществить подключение мобильного телефона к экрану автомобиля с цифровым или аналоговым видеовходом. Для передачи картинки с экрана мобильного устройства используются технологии AirPlay для iOS (начиная с версии iOS6) и Miracast для Android устройств (с версии Android 4.2 и выше).

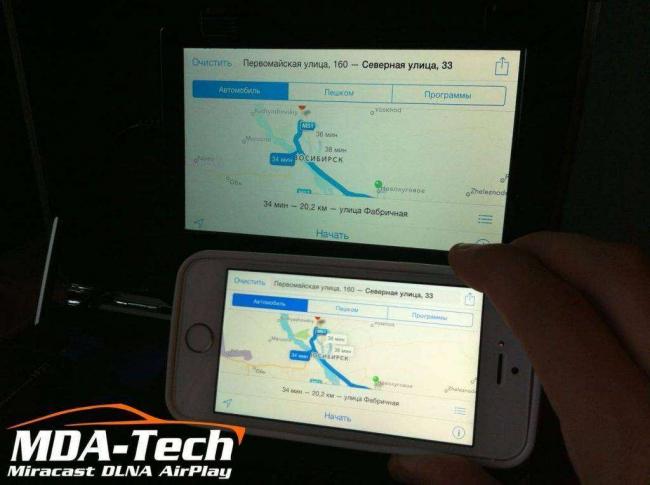

Медиашлюзы (Media Gateway), также в народе называемые WiFi Dysplay — это устройства, осуществляющие преобразование сигнала передаваемого по WiFi от мобильного устройства в композитный аналоговый видео и аудио сигналы (подключаемый с помощью RCA), либо в цифровой сигнал HDMI. Это позволяет подключать медиашлюзы к огромному количеству устройств, снабженных аналоговыми или цифровыми входами, таких как, мультимедийные автомобильные аудиосистемы, домашние кинотеатры, проекты и т.д. При включении устройства распознаются как точки доступа, остается лишь подключится с мобильного устройства посредством WiFi.

Связь мобильного телефона и медиашлюза осуществляется по WiFi (через протоколы AirPlay или Miracast). При подключении мобильного телефона к устройству интернет не блокируется, так как шлюзы не являются точками доступа. Поэтому Вы сможете полноценно пользоваться интернет (онлайн навигацией, прослушивать потоковую музыку и т.д.).

Самыми популярными моделями медиашлюзов, на сегодняшний день, являются MDA-CWD, MDA-CWD-2, MDA-CWD-3 (они же Car WiFi Display) и MDA-IF27 (также известный по китайскому аналогу MiraBox) или MDA-IF30.

Постер (плакат) Marvel

Данные модели поддерживают как iOS устройства, так и смартфоны на Android платформе. Устройства серии MDA-CWD, MDA-CWD-2, MDA-CWD-3 позволяют осуществлять подключение как через RCA, так и через HDMI на выходе которого картинка формата High Definition.

Данные модели имеют два варианта подключения питания 12v или 5v от USB. Для подключения MDA-IF27, MDA-IF30 необходима подключение к бортовой электросети 12v.

iOS 6,7,8,9,10,11	iPhone	4S, 5, 5C, 5S, 6, 7, 8, 10	AirPlay Mirroring
iPad	2, 3, 4, Air, mini / mini Air
iPod	Touch (5th generation)
Android 4.2 и выше	Miracast / WLAN Display / Allshare cast / Screen Mirroring / Wi-Fi Display

Отличие устройств MDA-CWD и MDA-CWD-2 и MDA-CWD-3 заключается в наличии у CWD-2 и CWD-3 второго WiFi модуля. Второй модуль работает на частотах 5GHz, в следствии чего он оборудован второй антенной. MDA-CWD-2 и MDA-CWD-3 могут работать как на частоте 2.4GHz, так и 5GHz. Но нужно иметь ввиду, что не все телефоны могут работать на частотах WiFi 5GHz. В результате возможности работы на частоте 5GHz, устройство является помехоустойчивым от различных радионаводок и глушилок. Например на парковках торговых центров. MDA-CWD и MDA-IF27 работают только на частоте 2.4GHz. Также MDA-CWD-3 поддерживает проводное подключение для iOS устройств через USB кабель.

Медиашлюзы можно использовать в качестве автомобильного медиаплеера. Устройства позволяют воспроизводить с USB носителей все популярные видео, аудио и графические форматы фалов.

Video	Audio	Image
MPG	*.mpg	MPEG1 (720×576), MPEG2 (1080P)	MP3	*.mp3	JPG	*.jpg
MPEG	*.mpeg	MPEG1 (720×576), MPEG2 (1080P)	WMA	*.wma	BMP	*.bmp
MKV	*.mkv	MPEG4 (1080P), H264 (1080P)	WAV	*.wav	PNG	*.png
MP4	*.mp4	MPEG4 (1080P), H264 (1080P)	AAC	*.aac	GIF	*.gif
MOV	*.mov	H264 (1080P)
AVI	*.avi	MPEG4 (1080P), H264 (1080P)

При воспроизведении медиаданных с USB носителей, мобильное устройство выступает в качестве пульта дистанционного управления. Для управления используется специальная Web-страница, запускаемая через интернет браузер на мобильном устройстве.

Для запуска «пульта» вводится специальный IP адрес медиашлюза в адресной строке в браузере на мобильном телефоне. IP адрес отображается на загрузочной заставке, на подключенном экране.

Подавляющее большинство автомобильных дисплеев имеют аналоговый видео вход, а мобильные устройства цифровой выход. Конвертеры в свою очередь преобразуют сигнал высокой четкости HDMI от мобильного телефона в композитный AV видео сигнал для экрана автомобиля. А точнее, в один видео CVBS сигнал и два стерео аудио сигнала, для правого и левого аудио каналов и позволяют осуществить проводное подключение мобильного телефона к экрану автомобиля и акустический системе. См. — HDMI -> AV конвертер MDA-IF16.

Отзыв: Видеорегистратор Xiaomi Yi 1080P Car WiFi DVR - Превосходный видеорегистратор за небольшие деньги.

В отличии от медиашлюзов проводное подключение более универсально и не зависит от версии прошивки. Например, в случае выхода очередного обновления мобильных операционных систем, не нужно ждать выхода новой прошивки для медиашлюза. Также при проводном подключении мобильное устройство постоянно находится на зарядке, что удобно при эксплуатации.

Сами по себе конвертеры универсальны и не имеют отличий по моделям и маркам мобильных устройств. Для подключения того или иного мобильного телефона дополнительно требуется адаптерпереходник под HDMI разъем конвертера.

Для мобильных устройств от Apple (iPhone 5/5S/6/7/8/X/Ipad) — это адаптеры Lightning Connector. Для Samsung (GALAXY S III/GALAXY Note/GALAXY Note II) — HDTV Adapter и универсальные MHL to HDMI адаптеры для подключения мобильных устройств Sony, HTC и т.д.

Конвертеры имеют переключатель формата цветопередачи — NTSC или PAL. Питание для работы устройства подается через USB. На случай подключения к бортовой электросети, в комплект поставки включается специализированный автомобильный адаптер питания преобразующий 12v в 5v. Адаптер имеет два USB выхода.

Если автомобиль не имеет видеовхода, то для того, чтобы осуществить подключение мобильного телефона к экрану автомобиля, сначала потребуется активация видеовхода или установка любого совместимого видеоинтерфейса или транскодера. Также необходимо помнить, что видеовходы, как и штатный DVD работают только когда автомобиль находится на стояночном тормозе, т.е. если Вы планируете пользоваться им на ходу, то потребуется разблокировка DVD (видео в движении).
