В этом обзоре автор показывает, как изготовить своими руками компактный инфракрасный паяльник, используя для этого подручные материалы.

Для выпаивания деталей из микросхем и других несложных работ в домашних условиях такой паяльник станет отличным вариантом.

Первым делом необходимо будет разобрать зажигалку от автомобильного прикуривателя на отдельные элементы.

Основные этапы работ

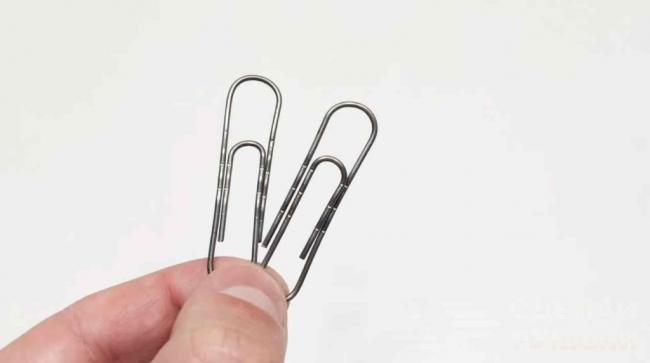

На следующем этапе потребуются две стальные скрепки большого размера. В данном случае канцелярские скрепки будут выступать в качестве несущих токопроводящих контактов.

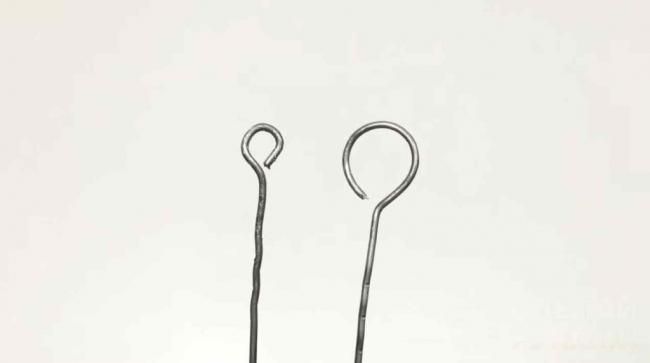

Для этого их нужно разогнуть. Потом на концах нужно будет загнуть кольца разного диаметра.

После этого собираем зажигалку прикуривателя в обратном порядке, но уже вместе с ранее подготовленными заготовками из 2-х канцелярских скрепок.

Рукоятку для паяльника автор изготавливает из небольшой деревянной заготовки.

В ней по бокам нужно сделать две продольные канавки, в которые будут укладываться токопроводящие контакты из скрепки.

Далее изолируем токопроводящие контакты при помощи термоусадочной трубки. На концах контактов закрепляем соединительные клеммы для проводов.

На последнем этапе останется только соединить вместе деревянную рукоятку и нагревательный элемент, а также подключить разъем для блока питания.

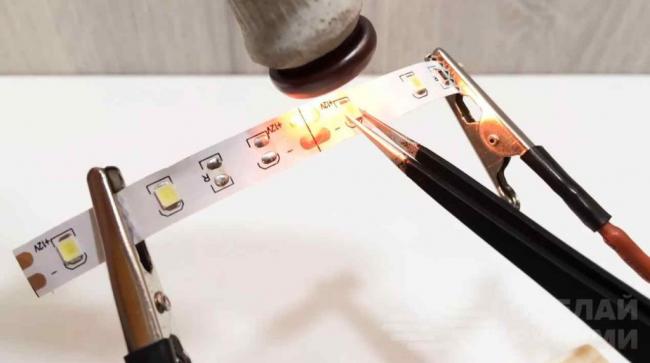

Подробно о том, как своими руками изготовить самодельный паяльник из автомобильного прикуривателя, смотрите в видеоролике ниже.

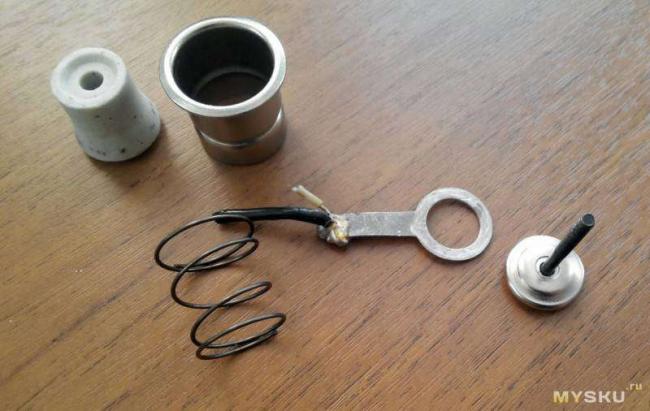

[Голосов: 1 Средняя оценка: 5]Вас заинтересуетLeoBrynnПриспособления / ИнструментыДобавлено 5 комментариев Здравствуйте, уважаемые читатели и самоделкины!Эта статья будет интересна всем, кто занимается пайкой. В ней Роман, автор YouTube канала «все идеи», покажет, как он изготовил инфракрасный паяльник из автомобильного прикуривателя.Инструменты, использованные автором.- Лабораторный блок питания- Ручная тепловизионная камера- Ножницы- Стамеска- Шуруповерт, сверла- Отвертка.Материалы.— Автомобильный прикуриватель- Медный лист толщиной 0,5 мм- Пара болтиков, шайб и гаек М3- Провод.Процесс изготовления.Первым делом, Роман разбирает прикуриватель.Именно эти детали, которые находятся у автора в руках, и будут нужны для самоделки. Это керамический изолятор и нагреватель.Вот на такие детали «разложился» прикуриватель.Затем, на медном листе чертит контур нагревателя, и вырезает детали.Первая заготовка это минусовая контактная шайба. У автора не нашлось подходящего сверла и центральное отверстие он пробил скругленной стамеской.А с плюсовым оказалось проще — отверстия он просверлил при помощи шуруповерта.Вот из этих деталей и будет собираться паяльник.Наживляет болтик, устанавливает минусовую контактную площадку, надевает керамический изолятор.Далее, надевает положительную контактную площадку на центральный винт, накручивает гайку и зажимает изделие круглогубцами (явно других не было).Практически все готово, накручивает ручку.Остается подключить провода питания, зажимает их винтами. Внимание, полярность Роман перепутал.Здесь он уже исправился с полярностью. Подключает крокодилами к блоку питания и выставляет ограничение по току 3,85 Ампера. Напряжением будет регулировать мощность. А сейчас пришло время проверить, какую же температуру способен выдать данный нагреватель. Напряжение 12 Вольт, ток 3,8 Ампер. Для этого Рома проверит возможности тепловизионной видеокамеры. Максимальные показания достигают 301 градуса Цельсия.При этом спираль даже не очень сильно нагрета.Надо теперь проверять на практике. С элементами SMD (поверхностного монтажа) проблем никаких.Небольшой транзистор и конденсатор отпаиваются за несколько секунд.Присутствует небольшое пожелтение остатков флюса на плате.И напоследок «пищалка» с широкими ножками. Тоже выпаялась достаточно быстроСпасибо Роману за интересную идею для самоделки! Выпаивать детали получается отлично, а вот как он паяет автор так и не показал.Ссылки на тепловизионную камеру и блок питания — у автора под видео.Всем хороших идей и настроения!Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. Вроде тема не новая, но вероятно не все с ней знакомы — как и просили, написал небольшой обзор устройства, облегчающего отпаивание всякого рода SMD и МЕЛКОсхем 🙂 Пик актуальности этой темы прошел несколько лет назад, во времена недоступности паяльных станций и фенов (как по наличию, так и по цене). На тот момент довольно активно использовались всякого рода самоделки…

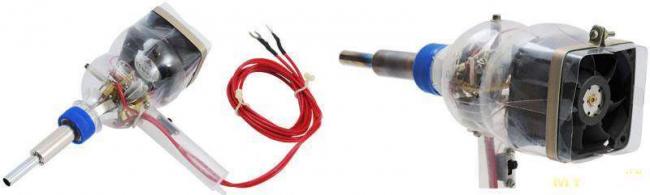

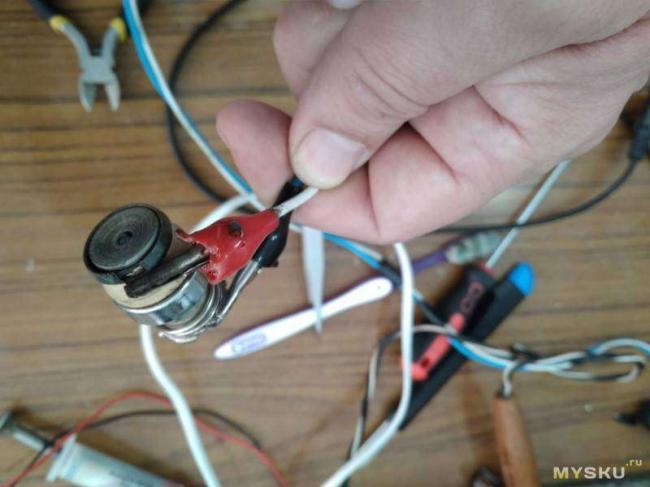

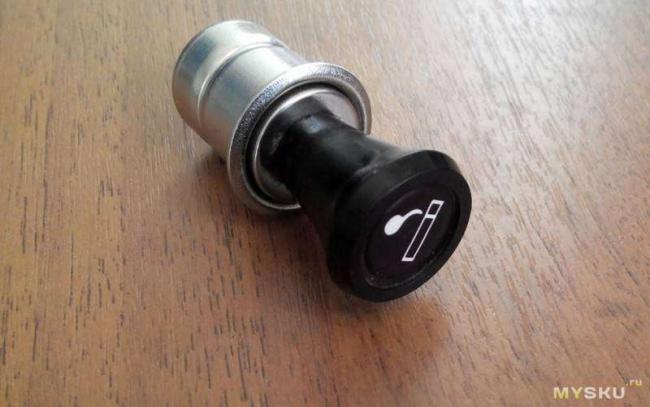

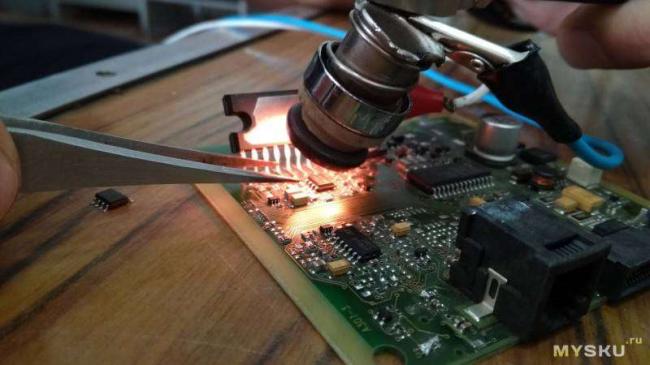

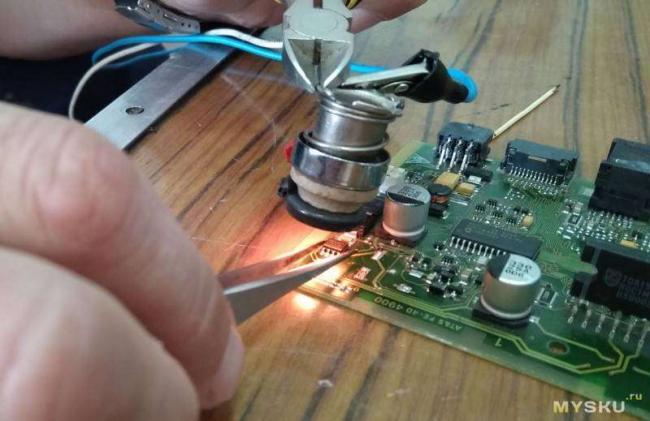

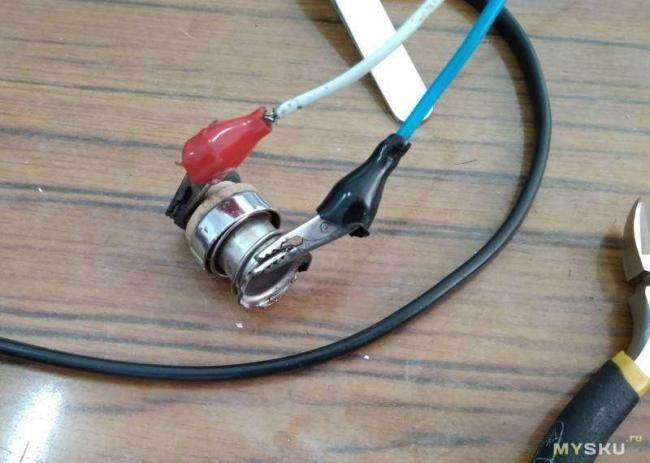

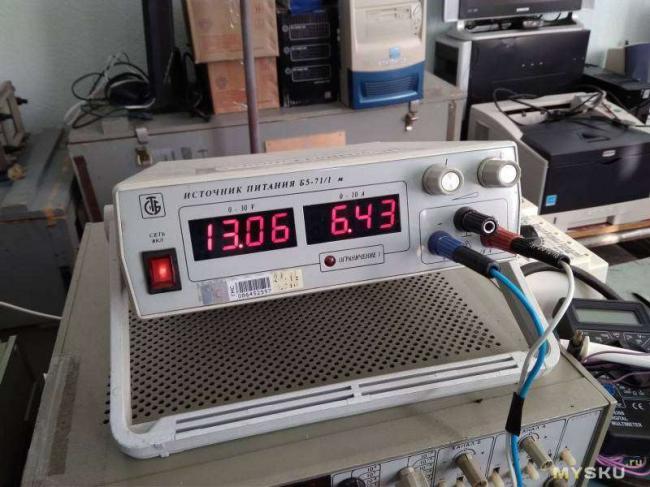

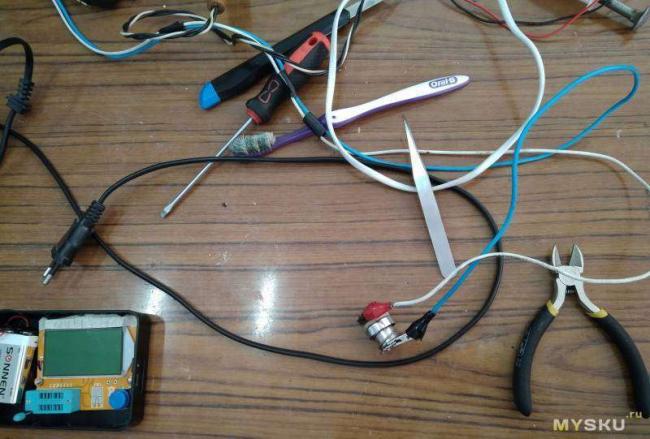

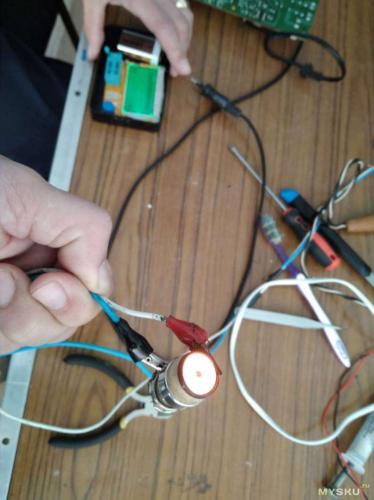

Для «разовых» работ, применение самодельного ИК фена вполне оправдано и сейчас — не всем подойдет вариант покупки станции, для того что бы пару раз в год выпаять несколько малоразмерных компонентов. Тем более, что для «изготовления» самой простой конструкции требуется всего пара минут и подходящий источник питания. Впервые узнал о подобном варианте выпаивания от подчиненного, ранее он работал в РЭМ. Почти все свободное время занимается всякого рода ремонтами, поэтому «знает толк» в извращениях такого рода :)))) Сам он не особо «напрягается» по-поводу внешнего вида устройства 🙂 — это именно тот вариант, который он реально использует в работе… 😉 Он даже не снимал изоляцию с «крокодилов», поэтому она у него некисло подгорает 🙂 В принципе можно вообще ничего не переделывать в прикуривателе, а просто подключиться к нагревателю крокодилами со снятыми изолирующими кожухами. Пластиковые детали прикуривателя тоже лучше удалить. В простейшем варианте корпус прикуривателя просто берется кусачками и придерживается на небольшом расстоянии от отпаиваемых элементов. Для примера отпаиваем пару деталей.Работа этой приспособой не идёт ни в какое сравнение с паяльным феном-нет шума и реактивной струи, только ИК-излучение (в чистом виде) и естественная конвекция. Тихо и спокойно + весь флюс остаётся на месте… Красота! Уже работая у меня, с помощью этой «адской машинки» товарищ восстановил несколько «айфонов» (менял отдельные компоненты), выпаивал микросхемы из ТВ приставок для считывания и записи прошивок, что-то ваял на плате старой плазмы… Ладно бы не было под рукой паяльной станции с феном, но она имеется (может и не особо крутая, но все же).

Изготовление ИК-фена из прикуривателя от автомобиля

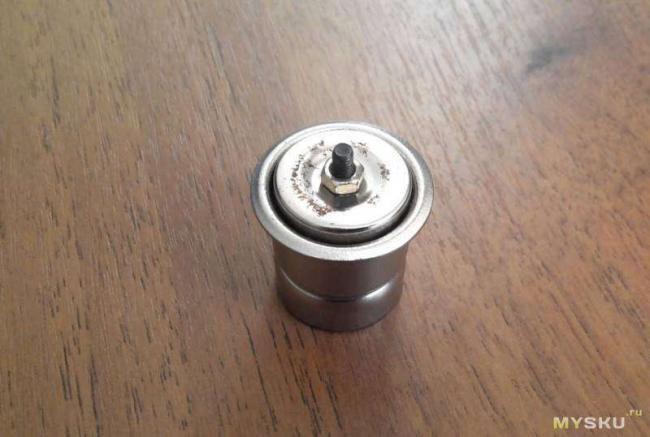

Для эксперимента, попробовал облагородить внешний вид ИК-фена, используя «отходы производства»(всякий хлам, которого хватает на работе — то что жалко сразу отправить в мусорку). На все потребовалась пара часов времени. Новый прикуриватель

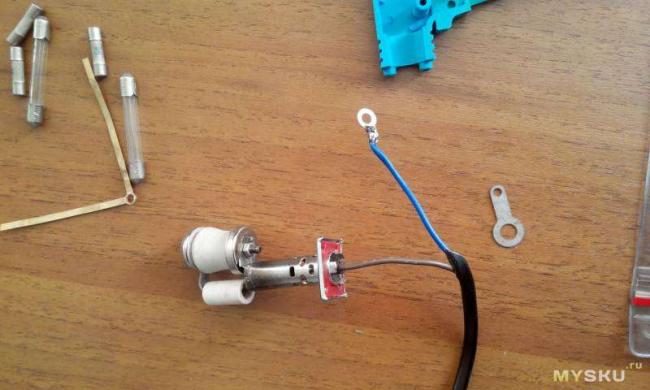

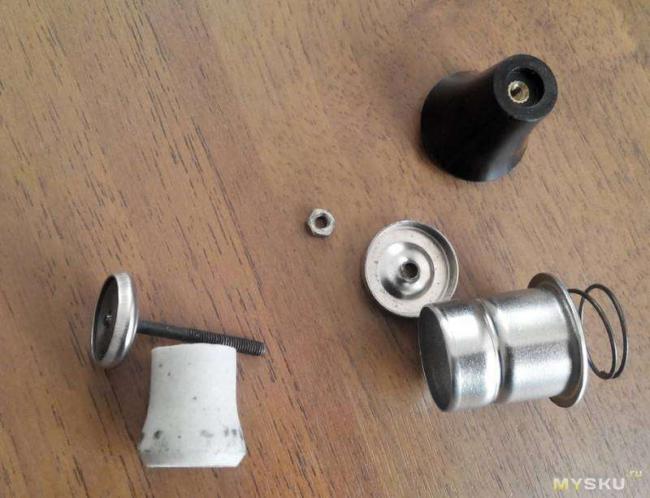

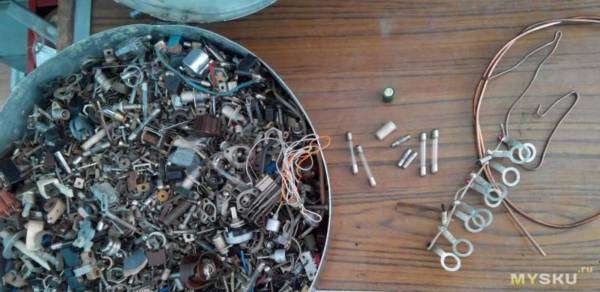

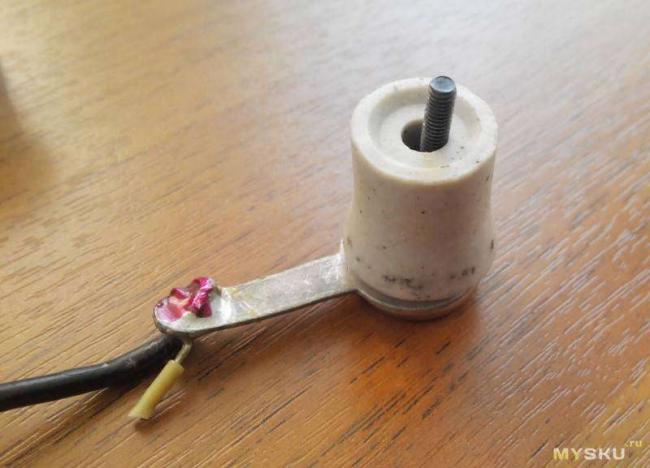

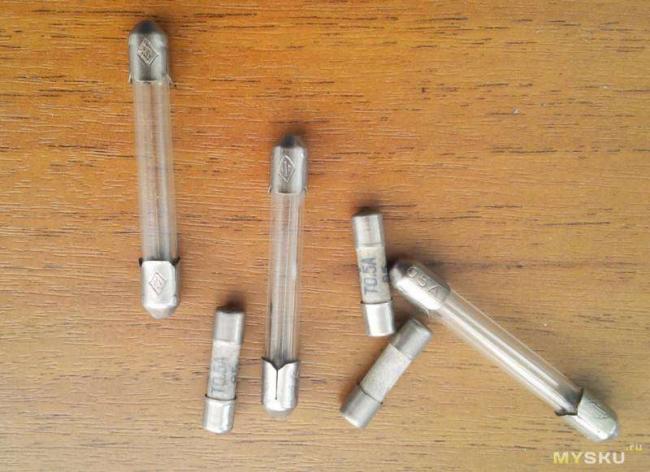

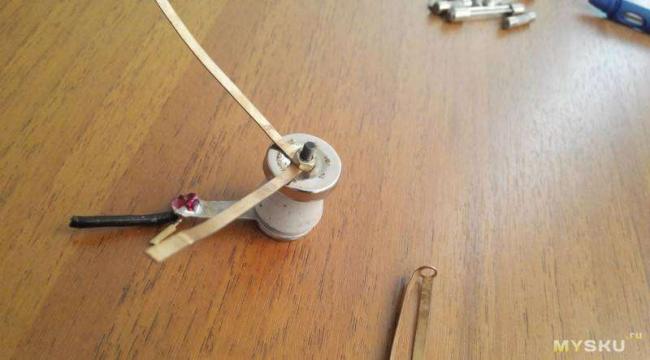

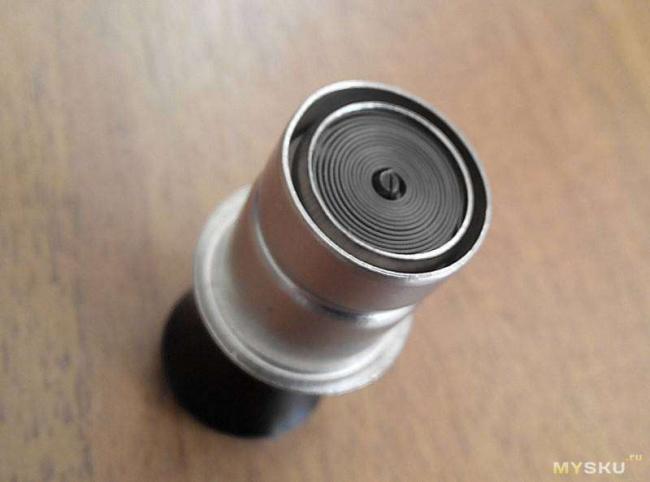

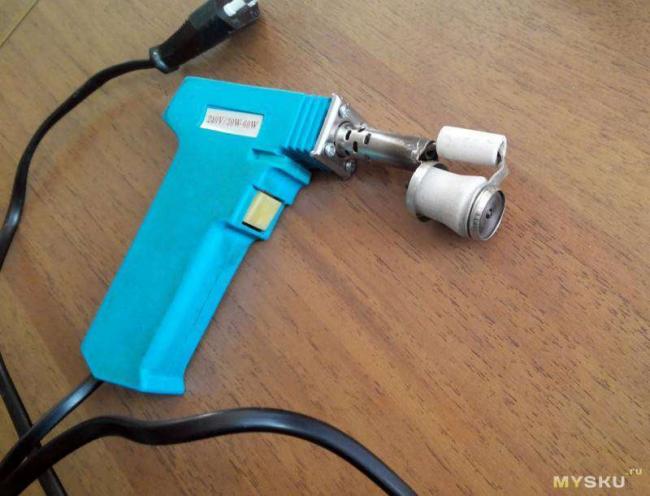

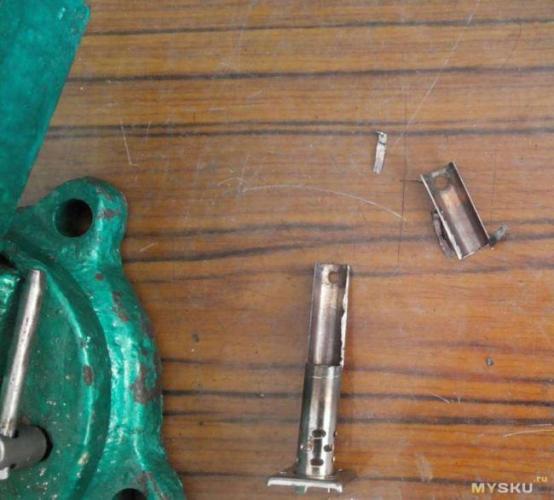

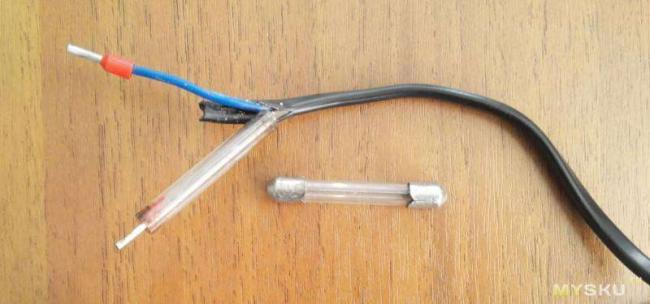

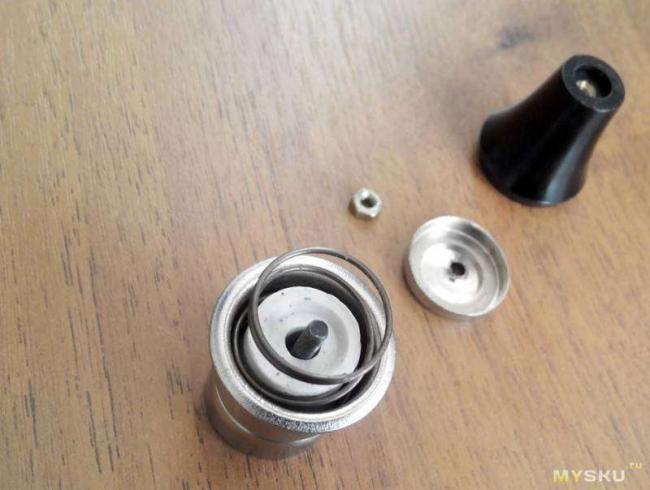

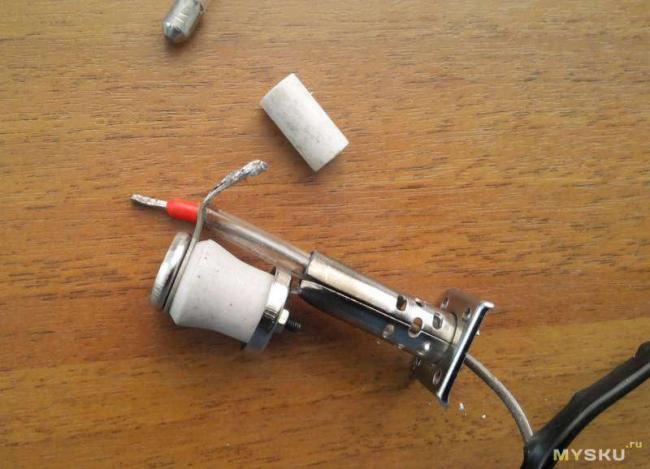

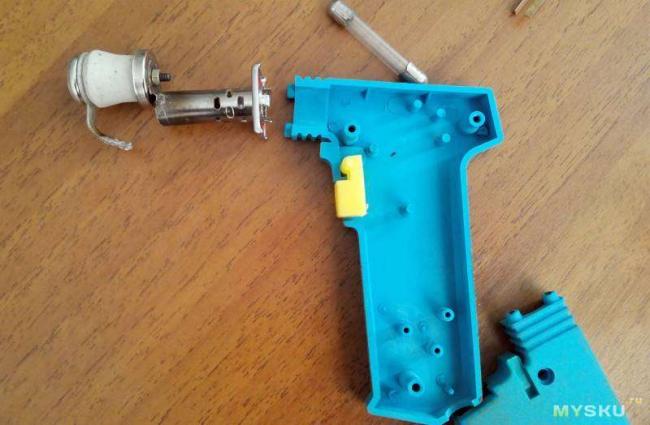

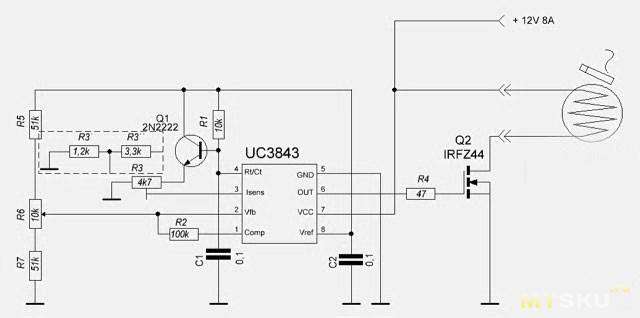

Разбираем его на части. На самом деле бывают разные конструкции — не все раскручиваются так легко. Залазим в «шайбу» — так у нас называется емкость с крепежом и остатками всякого «полезного» 🙂 Смотрим, что нам может пригодиться в процессе. Неплохо подошел крепеж от выпрямительных диодов, в качестве минусового контакта (полярность не имеет значения, имеется ввиду минус прикуривателя в авто) На плюсовой контакт сначала планировал использовать медный проводник, хорошо подходящий по размерам под гайку В качестве изоляторов, стойких к температуре, можно использовать корпуса от предохранителей (не важно стекло или керамика) Некоторое время размышлял над корпусом, были варианты от пары неисправных паяльников. Решил использовать пистолетного форм-фактора. Разбираем его, снимаем жало и его крепление. В качестве крепления прикуривателя решено было использовать корпус нагревательного элемента. Слегка подпиливаю его до необходимой мне формы. Получается конструкция такого вида Вставляю провод через изолятор (корпус предохранителя). Тут на глаза попадается еще один кусок керамики (сверху на фото) — используем и его 🙂 Собираем все в «кучу» — получается такое вот устройство… Для нормальной (комфортной) работы с самодельным ИК-феном необходим относительно мощный источник питания. Вполне подойдет БП от компа ватт на 300 или БП для питания галогенок — он более компактен, и его несложно оформить в виде отдельного источника питания для подобного ИК-фена. Встречал несколько вариантов самодельных схем с регулировкой, для питания подобного устройства. Одной из самых удачных (по отзывам), вероятно, является вот эта В моем случае, на работе, имеется несколько разнообразных БП — поэтому что-то придумывать нет необходимости. Оптимальным для паяния получается напряжение 12-13в, потребляемый ток зависит от типа прикуривателя (они бываю разные).Рекомендуется, если есть возможность, использовать прикуриватель от японских авто 80-90 годов (на разборке можно взять нахаляву)- наши относительно недолговечные. При этом цвет спирали оранжево-желтый. Матрица смартфона чувствительна к ИК-излучению, поэтому на фото все выглядит более ярким, чем в действительности. ИК излучение имеет весьма равномерное распределение по всей площади нагрева — тест на листе бумаги это неплохо показывает. Выполнять демонтаж подобным устройством — одно удовольствие. Если вокруг куча обвеса, можно вырезать трафарет из фольги, после этого грей необходимый участок сколько необходимо — с феном это сделать значительно сложнее, нужны отражающие экраны вокруг чипа. В сети попадались варианты стационарного расположения нагревателя, что бы высвободить вторую рукуМногим читателям (наверняка) устройство покажется дикой кустарщиной и колхозом, но я больше склонен оценивать работоспособность и результаты его работы, поэтому считаю устройство вполне заслуживающим право на существование. Всем удачи и хорошего настроения! Используемые источники:
