Разновидности торцевых головок TOPTUL и присоединительного квадрата к ним

Головки торцевые: что важно знать?Первая группа — головки со сквозным отверстием (под вороток). Размерный ряд начинается от 17мм.

Основное преимущество этих головок под вороток — для работы с ними не нужен специальный вороток, который для головок большого размера стоит намного дороже, чем сама головка. Можно использовать монтировку или любой другой вороток подходящего диаметра. Из недостатков отметим невозможность работать в ограниченном пространстве и с утопленным крепежом. Использовать в работе удлинитель не получиться.

Вторая группа — головки с присоединительным квадратом под вороток. Размерный ряд начинается от 4мм. Об этой группе стоит рассказать поподробнее. Для удобства разделим группу по определённым параметрам. Первый параметр — размер присоединительного квадрата. Присоединительный квадрат или посадочный квадрат это четырёхгранное отверстие на тыльной стороне головки. Размер квадрата измеряется в непривычных для нас единицах — дюймах. Дюйм от нидерландского duim — большой палец). Дюйм обозначается двойным штрихом ” и равен 25,4мм. Интересно, что МОЗМ (Международная организация законодательной метрологии) считает, что дюйм это та единица измерения, которая должна быть изъята из обращения как можно скорее и которая не должна вводиться там, где она в настоящее время не используется. В РФ дюйм допущен к применению в качестве внесистемной единицы без ограничения срока с областью применения «промышленность». На фото ниже 5 самых популярных типоразмеров присоединительных (посадочных) квадратов. 1″, 3/4″, 1/2″, 3/8″, 1/4″. Часто задаваемый вопрос: сколько это в миллиметрах? Ответ:

1 дюйм = 25,4 мм,
3/4 дюйма = 19,05 мм,
1/2 дюйма = 12,7 мм,
3/8 дюйма = 9,53 мм,
1/4 дюйма = 6,35 мм.

Чем больше присоединительный квадрат, тем мощнее головка. Стенка толще, максимальная нагрузка выше. На следующем фото головки с рабочим размером 27мм., но с разными присоединительными квадратами: 1/2″, 3/4″, 1″. Хорошо видна разница толщины стенок и как следствие запаса прочности при переходе на бОльший присоединительный квадрат. К размеру присоединительного квадрата привязан и размерный ряд головок.

Квадрат 1/4″ — головки с 4мм до 14мм.
Квадрат 3/8″ — головки с 6мм до 24мм.
Квадрат 1/2″ — головки с 8мм до 36мм.
Квадрат 3/4″ — головки с 17мм до 70мм.
Квадрат 1″ — головки с 36мм до 80мм.

Второй параметр — применяемость. 1. Головки УДАРНЫЕ для работы с пневмо-электроинструментом. Головки рассчитаны на ударные нагрузки. Изготовлены из высококачественной стали с добавлением молибдена (Мо) для ударной вязкости. Как правило оксидированные, черного цвета. Имеют, в отличии от стандартных головок, более толстую стенку, хотя существуют и тонкостенные ударные головки, например для работы с литыми дисками.

2. Головки СТАНДАРТНЫЕ. Предназначены для ручной работы воротком. Защищены от коррозии цинкованием или хромированием. Все головки на нашем сайте: https://vk.cc/5OlLOI Третий параметр — профиль головок. 1. Двенадцатигранный профиль. Головки с таким профилем позволяют работать как с шестигранным так и двенадцатигранным крепежом. 2. Стандартный шестигранный профиль. Самый распространенный, большинство наборов инструмента укомплектовано головками именно с таким профилем. 3. Шестигранный профиль SuperLock, Surface, Мультидрайв. Профиль похож на шестигранный, но площадь контакта с крепежом увеличена. Головки с этим профилем показаны для работы с зализанным крепежом, можно откручивать и дюймовый крепёж. Об этом профиле мы подробно рассказывали здесь: https://vk.cc/5OQdmM 4. Профиль TORX или Е-стандарт. Эти головки предназначены для откручивания крепежа с профилем TORX (6-лучевая звезда) Четвёртый параметр — высота головок. Головки высокие. Головки стандартной высоты.

Все новинки

Чтобы понять чем отличаются трещотки мы рассмотрим три инструмента разных производителей.

Расскажем об их особенностях и технических характеристиках, на которые следует обращать внимание при выборе этого инструмента.

Первая модель Новосибирского инструментального завода.

Ключи гаечные комбинированные рожковые-накидные с трещеткой

Стоит отметить, что это единственный завод, который производит данный инструмент в России.

Характеристики первой модели

Включение/выключение реверса у этой модели осуществляется путем перещелкивания квадратного сердечника, в центральной части инструмента, с одной стороны на другую сторону.

Перещелкивая сердечник, ключ нужно будет крутить в противоположную сторону, чем было до перещелкивания.

Удержание головки, осуществляется с помощью специально встроенного пружинного шарика, как показано на картинке выше.

Рабочая головка инструмента одевается, и снимается без особых усилий, но посадочный квадрат, при снятии головки, может оказаться как в ключе, так и в самой головке.

Это связано с простой конструкцией инструмента.

Простота выражается еще и в том, что у данного инструмента всего 15 зубов.

Стопорный механизм здесь тоже очень простой и состоит из шестеренки со специальными бороздками и втулки.

Стопорит механизм втулка, которая прижимается к барабану специальной заглушкой.

То чего не может быть. РОЖКОВЫЙ с трещоткой.

В результате в одну сторону шестеренка крутится, а в другую стопорится, упираясь во втулку.

Характерной особенностью является то, что у данного цельнометаллического инструмента заглушка сделана из пластмассы, что является недостатком.

Т.к. стоит пару раз ее выкрутить, и закрутить, как на ней стирается резьба, и она становится непригодной.

Чтобы продлить срок ее службы, можно подложить в качестве уплотнителя какой-нибудь полиэтилен или т.п.

Вторая модель

Данный вариант инструмента более популярен, чем предыдущая модель.

Здесь уже 24 зуба, и имеется флажок реверса, переключая который получаем обратный ход инструмента.

В данной модели еще имеется функция фиксации головки, которая не позволяет снять/одеть головку.

Когда мы хотим одеть головку, нам нужно нажать кнопку с обратной стороны инструмента.

Шарик в посадочном квадрате впадает внутрь, и мы можем надеть головку.

Рейтинг производителей электроинструмента по надежности

После этого мы убираем палец с кнопки, и головка фиксируется, и просто так она уже не слетит, даже если трясти инструмент.

Для снятия головки необходимо нажать на ту же кнопку в центре инструмента, которую называют функцией сброса.

Функция быстрого сброса заключается в том, чтобы нажатием на кнопку мы смогли легко освободить головку.

Третья модель

Следующий инструмент класса «Эксперт».

По функциям, в ней есть все, то же самое, что и у предыдущей модели.

Это функции: быстрого сброса, удержания головки и реверс (флажок реверса), но в данной модели уже 72 зуба.

В чем же принципиальное отличие по количеству зубцов, какой вариант предпочтительней и почему?

Важные параметры для выбора трещотки

Основным параметром, на который следует обращать внимание, при выборе – это количество зубцов в механизме.

Чем их больше, тем легче работать в труднодоступном месте, и вообще производить любые работы.

Например, для сравнения возьмем трещотку с меньшим количеством зубцов 24 и с большим количеством зубцов 72.

Одеваем головки на обе модели, и поворачиваем каждую трещотку на 5-7 щелчков.

В результате, видно, что головка на трещотке с 24 зубцами провернулась заметно дальше, а с 72-мя зубами передвинулась на меньшее расстояние.

Это связано с тем, что у инструмента с большим количеством зубцов шаг значительно меньше.

Что это дает?

А дает это следующее: допустим нам нужно что-либо открутить в труднодоступном месте, например, под капотом автомобиля или т.п.

В таких места рабочий ход трещотки очень ограничен, т.к. мешают работать стенки, шланги и другие элементы автомобиля, которые ограничивают движение инструмента.

Для модели с 24 зубцами, движение туда-сюда будет в пределах 12-17см по противоположному краю трещотки.

Такого расстояния может и не быть, т.е. 24-тизубовый инструмент будет бесполезен в таком случае, т.к. произвести поворотное движение не представляется возможным.

У 72-х зубовой модели свободный ход примерно 5-7см, что в два раза меньше и соответственно таким инструментом можно будет открутить нужную гайку или болт.

То есть буквально чуть-чуть ее нужно провернуть, чтобы произвести движение откручиваемой гайки.

Именно количество зубов в трещотке является одним из главных параметров при ее выборе.

Следующий важный момент – это надежность инструмента.

Надежность

Бытует мнение, что трещотки с большим количеством зубцов менее надежные и легко ломаются.

Отчасти это, правда, но все зависит от производителя и от качества трещоток.

В инструменте с большим количеством зубцов применяются немного другие стопорные механизмы.

Чтобы это увидеть разбираем модели с 24-мя и с 72-мя зубцами.

Сделать это довольно легко, просто откручиваем фиксирующие болтики с помощью подходящей насадки в виде звездочки.

Вариант на 24 зуба тот, который рассматривали вторым, он с крупным шагом.

В разборе мы видим стопорный механизм в виде двух пластинок, подпирающихся пружинами, которые цепляются за 1 зуб шестерни, каждая со своей стороны.

При проворачивании в одну сторону работает одна стопорная пластинка, а при включении реверса, поворот уже идет в другую сторону, и работает другая стопорная пластинка.

В инструменте с 72-мя зубцами видно, что зубцы заметно мельче и конечно же их больше.

Стопорные пластины здесь имеют более сложную форму, и цепляются они уже за 3-4 зубца.

В данном примере видно, что стопорный механизм отличается количеством зацепов, и надежность в таких случаях зависит не столько от числа зубцов, сколько от качества материалов.

В одном случае, например: трещотка с 72 зубами может выдерживать гораздо больше нагрузки, чем модели с 24 или 15 зубцами, а в другом случае наоборот.

Это зависит от материала, и от того насколько быстро сотрутся зубцы.

Теперь вы знаете, чем различаются разные трещотки, и сможете выбрать самый подходящий для себя вариант.

Перейти в рубрику

Что наиболее важно во всех ответственных конструкциях автомобилей, станков и т.д.? Не будет секретом, если окажется, что это — крепежные элементы, а именно болты, винты, гайки. От них зависит целостность конструкции и точная работа всех узлов, например, колес автомобиля или крепление двигателя.

Содержание:

1. Устройство ключей трещоток
2. Для каждой задачи – свое решение
3. Виды инструмента
4. Особенности использования ключей трещоток
5. Популярные производители и модели

Пройти плановый техосмотр или заменить детали: подшипники, тормозные колодки, произвести ремонт коробки передач – мастеру на станции СТО или просто автовладельцу часто приходится сталкиваться с необходимостью отвернуть или завернуть гайку, которая находится в углублении или зажата между деталями. Что делать в таком случае? Проявить чудеса изобретательности или гибкости? Тогда вряд ли стоит рассчитывать на высокую производительность труда.

Не стоит изобретать колесо — лучше воспользоваться ключом трещоткой, который имеет неоспоримые преимущества перед другими гаечными ключами:

отлично подходит для работы в стесненном пространстве — даже если гайка находится в нише и размах очень маленький;
справится даже тогда, когда перекидывать ключ практически нет возможности.

О том, как устроен ключ трещотка, читайте далее.

Устройство ключей трещоток

Для наибольшей прочности они изготавливаются из хромованадиевой, нержавеющей или хромомолибденовой стали и во многих случаях имеют антикоррозийное покрытие.

Ключ состоит из двух частей — рукоятки и головки с храповым механизмом, позволяющим откручивать крепежи не отрывая инструмента. Вращающийся механизм находится в закрытом зеве. Механизм может вращаться только в одну сторону, то есть быть односторонним, или в обе стороны — тогда это будет двусторонний ключ. Изменение направления вращения осуществляется с помощью специального переключателя – флажкового или дискового. Вращение обеспечивает шестерня с определенным количеством зубцов — от 24 до 72. Чем их больше, тем более плавно работает ключ.

Для каждой задачи – свое решение

Разберем пример – осмотр состояния крепежей. Это делать необходимо, если вы хотите, чтобы оборудование четко работало долгое время. Что происходит, если пренебрегать этой обязанностью? Разбалтывание крепежа ведет к ухудшению точности и скорости выполнения операций и, как следствие, к выпуску продукции худшего качества. А вскоре и само оборудование выйдет из строя. В качестве примера приведем токарный станок. Одним из пунктов в правилах техобслуживания является регулярная проверка и подкручивание ходовых винтов и обеспечение зазора между ними и салазками. Несоблюдение предписанных требований приведет к постепенному разбалтыванию винтов. Необходимый зазор со временем пропадет совсем — салазки будут опираться на винты. Дальнейшие последствия этого процесса описаны выше. Не стоит ждать – лучше предотвратить их с помощью ключа трещотки.

Еще пример – покупатель приобрел ключ трещотку, чтобы работать в узкой нише, например, при ремонте автомобиля, где обычным ключом не размахнуться. И столкнулся с проблемой: чтобы захватить следующую грань гайки, ключ нужно было сильно отводить назад, а места для этого практически не было. Почему так получилось? Потому что на шестерне, которая стояла в ключе, было недостаточно зубьев. Выходом в такой ситуации будет использование качественного ключа трещотки с 72 зубьями. В этом состоит важное решение, которое вам нужно принять: согласны ли вы дважды вложить деньги в покупку ключа или готовы сразу приобрести качественный инструмент. Если вы приняли правильное решение, то разберемся, какие ключи трещотки бывают и для каких работ они нужны.

Виды инструмента

Накидные ключи трещотки — по внешнему виду напоминают обычные накидные гаечные ключи. Имеют две рабочие части разного размера. Это очень практично, поскольку в ответственный момент вам не придется отрываться от работы, чтобы заменить ключ на инструмент большего размера. Где используются накидные ключи с трещоткой? Преимущественно в ремонте и техобслуживании автомобилей: благодаря тонким стенкам головки таким ключом, как Jonnesway W681415, удобно работать с труднодоступными механизмами и узлами машины.

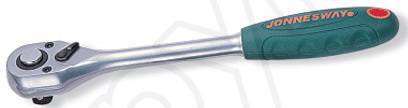

Ключи трещотки для торцевых головок — являются самыми востребованными: ими можно откручивать крепеж с квадратным шлицем и закреплять торцевые головки с нужным хвостовиком.

Отдельно следует упомянуть модели с особенностями конструкции. Например, трещотка Jonnesway R4202 с шарниром 1/4″DR имеет шарнир между головкой и ручкой, благодаря чему ключом можно работать под любым углом. А как быть, если существует ограничение не просто по размаху, но и по длине инструмента? В таком случае рекомендуются укороченные модели – короткая трещотка Jonnesway R3804. И наоборот, чтобы дотянуться до гайки, в распоряжении должен быть гаечный ключ с телескопической (выдвигающейся) ручкой, например, GROSS 14074. С его помощью можно без проблем решить задачу, а потом легко убрать ручку в исходное положение.

Особенности использования ключей трещоток

Хотите, чтобы инструмент служил долгое время? Тогда обязательно соблюдайте несколько важных правил по технике безопасности:

запрещается использовать рычаг для создания дополнительного усилия;
запрещается работать ключом, используя дополнительные прокладки между гранями гайки и ключа (этот способ применяется, как правило, когда нет нужного размера ключа).

После работы следует протирать поверхность инструмента ветошью.

Помните! Работать можно только исправным инструментом. Если храповый механизм сломан по причине износа или превышения допустимого давления, такой ключ использовать нельзя.
