Как правильно зарядить автомобильный аккумулятор

Привет всем, я за свою практику делал множество схем зарядных устройств для самых разных аккумуляторов, но в последнее время заметил, что несмотря на огромную базу схем в интернете, люди хотят видеть простую схему зарядного устройства для автомобильных аккумуляторов из очень доступных компонентов, поэтому я решил воплотить эту идею в жизнь.

Эта схема была снята из радиожурнала, которая стала очень популярной в последнее время, по сути это тиристорный регулятор напряжения, многие наверное будут осуждать мое решение об использовании именно этой схемы, ведь она не имеет узла контроля тока, защиты и многих других плюшек, которыми снабжены современные зарядные устройства.

Вы конечно правы, но именно эта схема была повторена радиолюбителями, в том числе и мною множество раз и зарекомендовала себя с лучшей стороны.

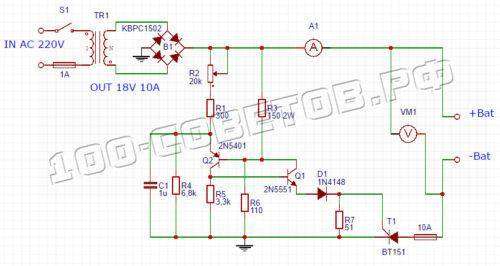

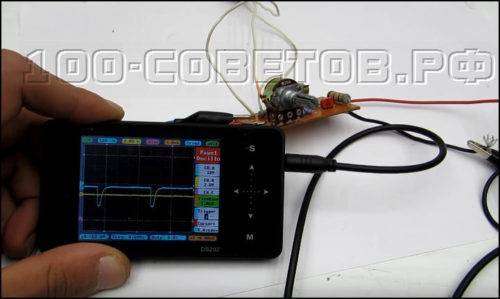

Итак, о схеме; она отличается от обычных линейных схем, обратите внимание на транзисторы Q1 и Q2, на их базе собран генератор импульсов, то есть аккумулятор по сути заряжается импульсами тока, в этом можно убедиться подключив осциллограф, такой режим работы имеет множество плюсов.

Первый из них заключается в том, что силовой элемент схемы работает не в линейном, а в ключевом режиме, следовательно, нагреваться будет меньше, и ещё импульсная зарядка может быть полезной для консульфатации аккумулятора, а значит такая зарядка в теории может восстанавливать АКБ.

Генератор импульсов собран на маломощной комплементарной паре, можно использовать буквально любые маломощные транзисторы, например наши КТ 361 и КТ 315. Выходной ток может доходить до 10 ампер, следовательно с ее помощью можно эффективно заряжать аккумуляторы с ёмкостью до 100 амперчасов.

Диодный мост нужен с запасом, советую использовать диоды ампер на 15-20, я ставил готовую сборку на 30 ампер. Сетевой понижающий трансформатор должен обеспечивать выходное напряжение не менее 15 или 16 вольт и соответствующий ток.

Тут важно запомнить — эффективный ток заряда для автомобильных свинцово-кислотных аккумуляторов составляет десятую часть от ёмкости аккумулятора,  например аккумулятор на 60 амперчасов эффективный ток заряда должен быть в районе 6 ампер и т.д.

В моем варианте был использован готовый трансформатор от источника бесперебойного питания, по мне это хороший вариант. Мне повезло и обмотки трансформатора оказались медными, а не алюминиевыми как это бывает с бюджетными бесперебойниками.

Порывшись в старом хламе мне удалось найти только один тиристор, но к сожалению и тот оказался нерабочим, по идее можно собрать аналог тиристора, но я решил использовать обычный транзистор типа империи MJE13009 и всё прекрасно заработало.

переделал на транзистор

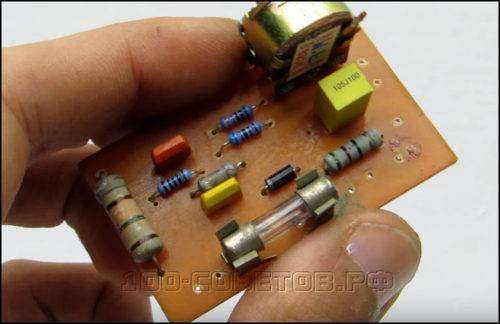

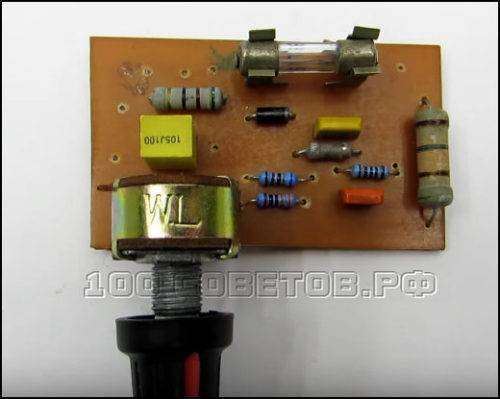

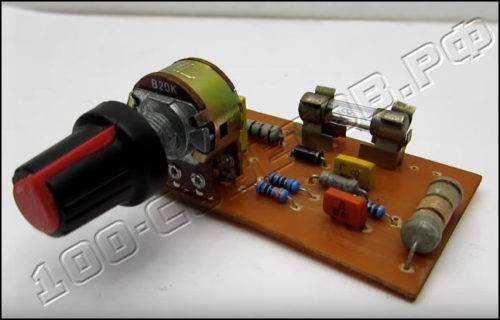

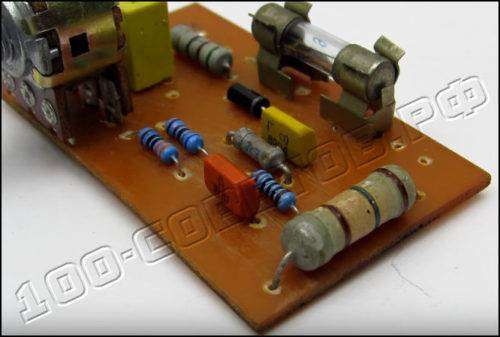

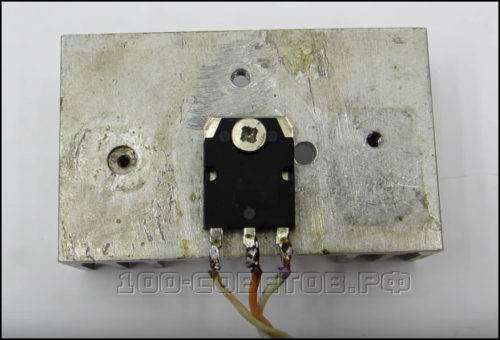

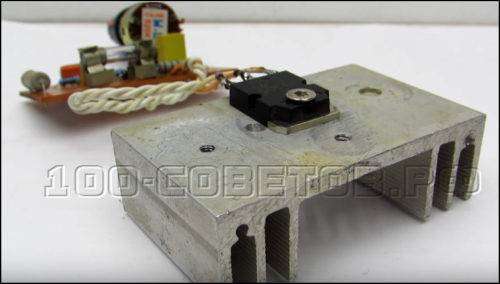

Печатная плата получилась довольно компактной, кстати исходный файл платы доступен для скачивания в конце статьи. Транзисторы и диодный мост устанавливают на радиатор, конструкцию также желательно дополнить кулером.

Индикаторы поставил стрелочные, амперметр на 1 ампер, но после замены шунта он стал отображать ток до 10 ампер, вольтметр на 15 вольт.

Хотел всё это дело собрать в корпусе от блока питания компьютера но на данный момент работаю над несколькими проектами и времени попросту нет, но в дальнейшем обязательно займусь изготовлением корпуса.

Выходное напряжение регулируется от чистого ноля. Процесс зарядки автомобильных аккумуляторов происходит следующим образом, включаем зарядное устройство в сеть и вращением переменного резистора добиваемся на выходе 14 и 14.4 вольт выходного напряжения.

Это напряжение полностью заряженного автомобильного аккумулятора, дальше подключаем зарядку к аккумулятору не забывая соблюдать полярность, то есть плюс к плюсу, а минус к минусу.

По мере заряда аккумуляторной батареи ток будет снижаться и в конце процесса значение будет близким к нулю, этим заряд можно считать завершенным.

Плохо то, что схема лишена защиты от коротких замыканий, может спасти только предохранитель, также отсутствует функция защиты от переполюсовки питания, но все это можно дополнить и позже, было бы желание))).

Плата в формате .lay; скачать…

Автор; АКА КАСЬЯН

Albor

Сегодня я поделюсь с читателями сайта: «полезные самоделки» как я произвожу зарядку автомобильного аккумулятора в домашних условиях.При эксплуатации автомобиля с нормально работающим генератором, необходимости в зарядке аккумулятора возникать не должно, конечно при условии, что Ваш аккумулятор в хорошем состоянии.Ну а коли аккумулятор старый, и многократно подвергался полному разряду, например Вы случайно забыли выключить свет или габариты, или скажем отставили включенной музыку на 30 минут, то конечно Ваш аккумулятор разрядиться.В случае продолжительных недозарядов или частых полных разрядов АКБ приходит в негодность, и ее иногда приходиться подзаряжать.Как  произвести зарядку автомобильного аккумулятора делается правильно в домашних условиях.Существует много способов зарядки автомобильных аккумуляторов, но наиболее простой из них — это использование автоматического зарядного устройства. (Такие устройства выпускались еще в советском союзе, и выпускаются до сих пор, но уже в Китае) в действительности позволяют упростить процесс зарядки АКБ.

— Ток зарядки для аккумулятора  = Емкость аккумулятор А/ч /10 ч. Другими словами, если Ваш аккумулятор — емкостью 55 А/ч ток зарядки должен составлять 5,5 А. врем зарядки 10 часов.- емкость 92 А/ч ток зарядки должен составлять 9,2 А. Врем зарядки 10 часов.По истечении 10 часов На автоматическом амперметре Вы можете  увидеть ток зарядки от о до 1/10 емкости вашего аккумулятора в А. Это в своем роде дает понять о реальном состоянии Вашего аккумулятора, если за 10 часов Ваш аккумулятор емкостью 60 А/ч показывает ток зарядки в 2 А, то это означает, что аккумулятор заряжается на 65%, если же цифры скажем 3-4 % — то аккумулятор заряжается менее чем на 50 %, такой аккумулятор использовать дальше смысла нет, нужно заменить его новым.Ну вот собственно и все, данным способом как и зарядным устройством показанным на фото пользуюсь очень давно, оно же служит и диагностикой аккумулятора, позволяет принять решение о покупке нового.

Александр Борисов, г. Самара
