Поэма о Ноэме – широкополосная АС на 100 ГДШ-65

АкустикаВОПРОС ОТ: 31 октября 2016, 10:48Ответы (22)

Это не совсем вопрос, скорее тема, но буду скромнее… Речь пойдет про самопал. Кружок «Очумелые ручки» Эстетствующим аудиофилам можно дальше не читать)

Недавно появилась мысль сварганить широкополосные колонки с поддержкой на верхах твитером. т.к. нечто подобное я уже делал в прошлой жизни(на основе 4а324а28), но не на таком уровне.

Итак что мы имеем:

имеем 16см динамик 100ГДШ65-8.

Его спецификации:

http://www.noema.ru/files/catalog/PDF/65-8.pdf

Есть рекомендуемые корпуса. Остановимся на ЗЯ объемом ~35л.

К нему в придачу покупаем тканевый твитер Wavecore TW030WA09 4Ом

http://www.wavecor.com/TW030WA09_10_specifications.pdf

Смеситель с термостатом или без?

Паспортная чувствительность динамиков близка, поэтому приглушать ВЧ резистором не будем т.е. для фильтра достаточно будет одного конденсатора. Резать твитер будем в районе 12-13кГц. в этом районе у широкополосников идет затухание АЧХ.

Конденсатор MKP Intertechnik Audyn Cap MKP-QS6 2,2мкф

Докупаем ещё терминал акустический Audiocore TC0701.

Рисуем корпус в Компасе, подходим к делу со всей серьезностью, корпус должен быть максимально узким, чтобы не повышать направленность АС.

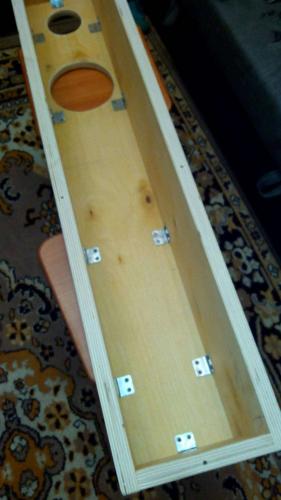

Покупаем березовую фанеру 20мм на рынке. Договариваемся с мебельщиками. Получаем на выходе готовые корпуса.

Для начала неплохо, но с корпусами предстоит много работы.

Tiffany & co у кого есть?

Разбираем колонки и приклеиваем фронтальную панель на клей «Момент Столяр». Промазываем все стыки герметиком изнутри, и переходим к поклейке настоящего(!) войлока.

по окончанию приклеиваем и тыловую панель. Вату внутрь решил не укладывать, ведь внутренний объем получился для 100ГДШ65 более чем достаточным.

Переходим к фильтру и проводке. в «чулане») обнаружился 2метровый кусок ноунеймовского акустического кабеля. судя по приличному весу — из настоящей меди. Он пойдет у нас на широполосники. Припаиваем его напрямую к «штырям» акустического терминала.

Долго думал, что пустить на твитеры. Остановился на моножильном… в том-же «чулане» раскопал ВВГ-Пнг 3*2,5!.. Вот он красавец:

Кабель не ГОСТовский, а ТУ`шный и его сечение-таки ниже 2,5 квадратов, что нам даже на руку — работать с ним будет проще.

и окончательная сборка:

тональный баланс динамиков получился очень близким. Динамики играют слитно, как единое целое. Звук очень живой, джаз звучит потрясно. Басочки вышли на удивление приятными и достаточно глубоким. Скоро поставлю на шипы.

В общем моя мечта вновь вернуться на качественный широкополосный звук осуществилась.

Цена вопроса: чуть больше 15т.р.

Тритан

P.S. со внешним видом пока не определился. может подскажет кто-что…

</td>Небо Красноярского края

Площадки для полётов, разбор полётов, места встречи

</td>

Последний ответ от Olegan в Re: Летаем в 2019г 21 Сентября 2019, 13:28:49

</td></tr></td>Пилотаж

F3A, 3D, комплексы новые и старые, нюансы выполнения фигур

</td>

Последний ответ от Olegan в Re: Посылка от СТК Верти… 23 Марта 2018, 21:40:32

</td></tr></td>Соревнования, чемпионаты

Всё что связано с авиамодельными соревнованиями, места, даты, отчеты

</td>

Последний ответ от Sergeyfm в Соревнования,металки F3K… 27 Ноября 2019, 14:41:22

</td></tr></td>Авиамодели общий</td>

Последний ответ от Pinchuk в Re: Летающие модели на 3… 20 Сентября 2019, 14:08:16

</td></tr></td>Авиамодели строим и собираем</td>

Последний ответ от Makey в Re: Ачинский ЛА-7 17 Февраля 2020, 09:31:49

</td></tr></td>Вертолеты

Всё о вертолётах, делимся впечатлениями, строим, собираем, обсуждаем

</td>

Последний ответ от PavelR в Re: LOGO 400 своими рук… 12 Марта 2018, 10:30:11

</td></tr></td>Многороторные платформы

Квадро-, гекса-, окто- и другие коптеры

</td>

Последний ответ от AAC в Доработка ретрактов Taro… 26 Декабря 2016, 15:59:50

</td></tr></td>FPV

Полеты по камере, фото и видеосъемка

</td>

Последний ответ от AAC в Re: SkyWalker FPV 24 Июля 2017, 22:06:03

</td></tr></td>Чертежи

Чертежи авиамоделей

</td>

Последний ответ от PavelR в Чертежи EXTRA разные 29 Апреля 2014, 22:58:25

</td></tr></td>САПР

Обсуждаем софт для проектирования

</td>

Последний ответ от cnext в CATIA V5/V6 10 Августа 2015, 12:40:17

</td></tr>

Всем здравствуйте! В очередной раз я зашел послушать музыку в магазин автозвука и услышал звучание, как я потом узнал, Аlphard NM6. Мне очень понравилось и я начал изучать тему, узнал, что теперь у молодежи модно ставить так называемую эстрадку и Аlphard NM6 относится к этому семейству. Но мне не понравилась цена на эту акустику, точнее на тот момент я не мог себе позволить выложить 15000 руб за очередную игрушку. Но в итоге купил на авито Аlphard X6L по доступной цене, поставил в авто и… Но сейчас не об Аlphard-дах!

Как то просматривая в интернете очередной видеотест эстрадной акустики я услышал хваленый отзыв о 100 ГДШ от Ноэма! Почитал отзывы, нашел в инете сайт завода и через пару недель они были у меня. Пришли они в таких вот картонных коробках:

Сам динамик на ощуп довольно приличный, большой магнит, вспененный подвес (про вспененный подвес хочу сказать отдельно — был у меня как то негативный опыт с динамиками немецкой ESX — замечательные были динамики кроме подвеса — он у них в мороз дубел насмерть, и пока машина не прогреется до ташкентской температуры, приходилось слушать одни твиттеры. Вспененный подвес не дубеет в принципе). Сам динамик от 100 ГДШ-65-4 “Ноэма”:

Но скажу честно — в машине мне они не понравились, на тот момент Альфарды играли лучше. И я решил послушать их дома, в инструкции к ним указаны рекомендованные заводом-изготовителем параметры оформления — закрытый ящик или фазоинвертор.

Я решил сделать пробные корпуса в оформлении фазоинвертор. ДСП, лобзик, саморезы, пара вечеров и корпуса были готовы. Поставил динамики, послушал и… это был восторг! Мне очень понравилось как они играют — звук теплый, мягкий, но, если накрутить громкости, то бас они выдают очень хлесткий, напористый. Не знаю как описать — бас ощущается телом! Нет, его не много, с сабвуфером не сравнить, но лупит (это наверное самое правильное описание) очень сильно! Корпуса, хоть и делал я временные, получились довольно неплохо, и я решил их оставить. Переднюю деку обтянул черным кожзамом, корпус внутри обклеил натуральным войлоком:

Фазаинвертор выполнен в щелевом исполнении по параметрам указанным в паспорте:

Для подключения купил и поставил клеммную колодку. В качестве ножек использовал мебельные ручки. Ну и в завершении в рекламной фирме заказал латунные таблички с названием динамиков, и латунными же гвоздиками приколотил к передней деке. Получилось неплохо (ну на мой взгляд))):

Есть конечно косяки в распиловке, но как уже говорил, корпуса делались временные, за качеством не следил.

P.S. Играют они у меня от переделанного “в хлам” усилителя от Microlab Pro 3. С ним я тоже хорошо поигрался — заменил все конденсаторы на более — менее приличные, убрал электролиты из звукового тракта, заменил ОУ на LME4986 и включил ее на двуполярное питание через стабилизатор, перевел силовую LM4766T в инвертированное включение. Но, недавно подключил вместо этого переделанного Microlab Pro 3 автомобильный усилитель Eton (серии SR) и обалдел — какой же фигней я занимаюсь — мой Microlab Pro 3 “даже рядом не стоял” с Eton.

Автор проекта: Денис Боровиков (Brizzden)

Используемые источники:
