Портативная колонка своими руками

Все чаще в современной жизни мы пользуемся самыми разными портативными гаджетами. Но чаще других используются гаджеты, связанные с воспроизведением музыки. Очень удобно, отдыхая на природе или даче, катаясь на велосипеде или занимаясь в спортзале, включить любимое произведение и наслаждаться качественным звуком. В связи с этим большую популярность у многих имеют портативные колонки и бумбоксы. Стоимость их варьируется от нескольких долларов до нескольких сотен.

Но некоторые не хотят выкладывать N-ю сумму за столь простое устройство и задаются вопросом о том, как сделать портативную колонку своими руками.

В этой статье расскажем о нескольких вариантах её изготовления.

Как собрать портативную колонку своими руками

Перед началом работы подготовьте необходимые материалы, инструменты и оборудование.

Для изготовления портативной колонки своими руками понадобятся:

• Плата усилителя с регулятором громкости.
• 2 динамика мощностью от 2 до 3 Вт и сопротивлением от 4 до 8 Ом.
• Плата контролер заряда Li-ion-аккумуляторов.
• Li-ion-аккумулятор, можно от телефона.
• Провод с аудиовыходом 3,5 мм, лучше взять от наушников.
• Двухпозиционный выключатель.
• Провода.
• Болтики М3.
• Фанера 4 мм.
• Краска, лучше в балончке.
• Инструменты – отвертки, паяльник, лобзик.

При проведении работ с этими инструментами не забывайте о соблюдении правил техники безопасности.

Корпус портативной колонки своими руками

Начнем с изготовления корпуса. Качество звучания колонок во многом зависит от материала корпуса. Фанера как нельзя лучше подходит для этих целей, т. к. она хорошо резонирует и, благодаря этому, звук получается сочным, насыщенным и с хорошим басом. Просто запихнув динамики в картонную коробку, никогда не получить такого качественного звука, как из фанерного корпуса. Размеры корпуса 180 х 70 х 60 мм. Это оптимальные пропорции для наилучшего звучания динамиков. Наносим разметку на фанеру и все вырезаем лобзиком. Сверлим отверстия под динамики. Зачищаем кромки наждачной бумагой. Склеиваем клеем ПВА все детали, кроме лицевой части с отверстиями под колонки. На ней сверлим отверстия под регулятор громкости и выключатель. Делаем отверстия под разъем микро-USB и провод аудиовыхода. Из фанеры вырезаем маленькие квадратики (1 х 1 см) и вклеиваем их по углам корпуса для дальнейшего крепления крышки.

Сборка

Припаиваем провода к аккумулятору и изолируем его изолентой. Припаиваем провода к динамикам. Обратите внимание, один контакт — «+», а другой «-». Учитывайте это при дальнейшем подключении. Прикладываем крышку, закрепляем ее скотчем и сверлим по углам отверстия диаметром 2,5 мм. Метчиком М3 нарезаем резьбу.

Весь корпус хорошо шлифуем наждачной бумагой. Тщательно удаляем пыль и красим. После того как краска высохла, вклеиваем динамики на горячий клей. Вкручиваем усилитель в проделанное ранее отверстие. Приклеиваем выключатель. Припаиваем провода аккумулятора на плату контроллера заряда в места, обозначенные В+ и В-. Будьте внимательны и не перепутайте полярность. На данном этапе можно проверить работу схемы, подключив провод зарядного устройства.Красный светодиод говорит о том, что идет заряд. Синий диод загорится, когда аккумулятор полностью зарядится. Плюс от правого динамика припаиваем к контакту «ROUT+», а минус к «ROUT-». Аналогично припаиваем левый динамик к контактам «LOUT». К плате контролера заряда паяем провода контактом «OUT+» и «OUT-32,». Модуль вклеиваем на горячий клей. Закрепляем аккумулятор. Продеваем провод с аудиовыходом в проделанное ранее отверстие. Для защиты от обрыва завязываем изнутри узел на нем. Припаиваем выходящие из провода жилы. Припаиваем оставшиеся контакты к выключателю и усилителю. Прикручиваем переднюю панель болтиками М3.

Подсоединяем аудио-разъем к телефону и проверяем. Портативная колонка для телефона своими руками готова. Это не слишком сложно, особенно если вы разбираетесь в технике.

Портативная колонка своими руками с флешкой

Идем далее. Следующую модель портативной колонки своими руками будем собирать из подручных средств. В качестве основы будем использовать корпус с динамиком от сломанной компьютерной колонки и некоторых приобретённых на AliExpress материалов.

Кроме того, нам понадобится:

• Плата-декодер (с ее помощью будет воспроизводиться музыка не только с USB-флешки, но и с SD-карт, и с телефона).

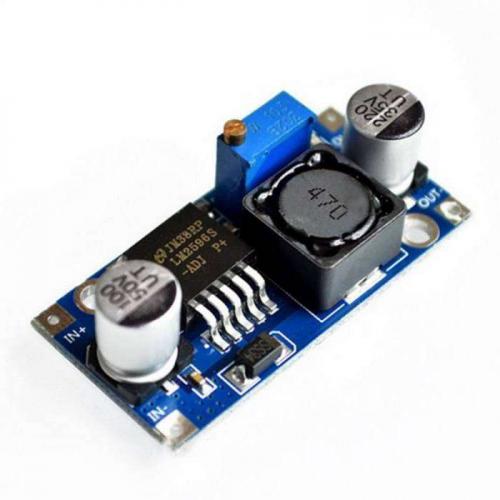

• Контролер питания для Li-ion аккумуляторов.

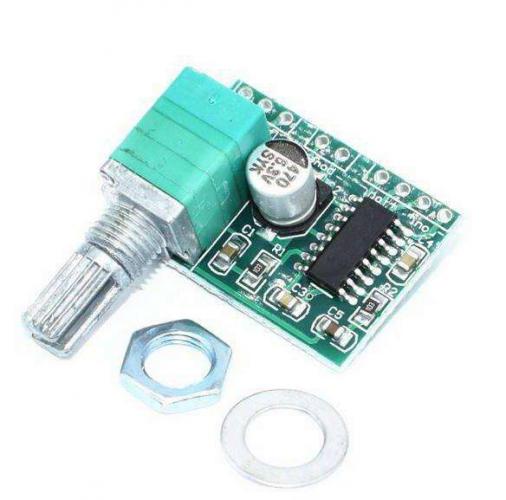

• Усилитель pam8403.
• Аккумулятор.
• 2 светодиода.
• 2 резистора на 220 кОм.
• 2 выключателя.
• Провода, в том чиле провод с аудиовыходом.
• 1 переменный резистор на 5 кОм.
• Паяльные принадлежности.

Сборка схемы

Сначала спаиваем всю схему, кроме входа для миниджека и кнопки, чтобы удобнее потом было вставлять в корпус. Аккумулятор используем Philips на 1050 мА. Потребление используемой платы около 100 мА, поэтому аккумулятора хватит примерно на 10 часов работы.

Припаиваем контролер питания к аккумулятору. После этого через выключатель припаиваем провода от контролера питания к плате декодера. Повторяем подключение с усилителем. Припаиваем светодиод к плате декодера, а светодиод к плате усилителя, пропуская через резистор 10 кОм. Не забываем про полярность. Теперь припаиваем резисторы. Они нужны для того, чтобы при воспроизведении было меньше хрипов и посторонних звуков. Подключаем плату к усилителю и по очереди их запускаем. Если светодиоды загорелись и получилось воспроизвести звук, значит, схема собрана правильно.

Теперь можно припаять переменный резистор для регулировки громкости. Проверяем. Включаем плату питания и усилитель и поворачиваем регулятор громкости.

Собираем корпус

На следующем этапе будем собирать схему и корпус портативной колонки своими руками. Разбираем колонку. Отпаиваем паз держателя проводов. Просверливаем отверстие в корпусе под миниджек диаметром 3,5 мм. Делаем отверстия под светодиоды, регулятор громкости, кнопки и USB-разъем. Вклеиваем плату декодера внутрь корпуса. Перед присоединением кнопок отпаиваем паяльником или строительным феном родные кнопки платы декодера. Проверяем работу колонки и собираем корпус. Портативная колонка, сделанная своими руками, готова.

Если вы обладатель золотых рук и светлой головы, то эта статья вам точно пригодится. Вы можете сделать свою собственную портативную колонку своими руками в три раза дешевле, чем она стоит в магазине. И получить при этом удовольствие.

ILYAЗвук и акустика / Телефоны и планшетыНаверно ни один человек не обходится без музыки. А когда музыка всегда с собой, это очень поднимает настроение. В этой статье я расскажу как сделать свою музыкальную колонку.Для создания нашей колонки понадобится:• Усилитель, его я приобрел в радиомагазине по цене 100 рублей. Собран он на качественной микросхеме PAM8403• Динамик( 3w, 4 Ohm)• Немного проводов• Аккумулятор от телефона• Включатель.• Паяльник небольшой.• Корпус, куплен в радиомагазине за 60 рублей• Штекер 3.5 мм от сломанных наушников• Защитная сетка на динамик, взята из сломанной колонки• Термоклей• Гнездо для зарядки.• Канцелярский нож. Когда все компоненты в наличии можно приступать. Первым делом аккуратно вырежем канцелярским ножом отверстие под включатель.Ставим на это место включатель. Держаться от будет на собственных зажимах. Вид получился, как из коробочки. Этот включатель отличается от обычного размерами, он примерно в 1.5 раза меньше обычно, смотрится он стильно и солидно. Следующий шаг. Делаем отверстие в передней части корпуса, с помощью того же ножа, там будет располагаться наш динамик, стоять он будет вверху и ставиться снаружи. Проверим, хорошо ли туда подходит динамик. Если всё хорошо, то можно его залить термоклеем.Теперь приступим к изучению усилителя.На фото я максимально быстро передал краткую информацию о сборке усилителя. Первым делом припаяем вход звука, это джек 3.5 мм, например их старых или сломанных наушников. Базовый это белый провод, зеленый и синий, правый и левый вход звука к усилителю. После припаиваем выход усилителя к динамику, так как у меня только один динамик, я второй раз усилителя реализовывать не буду. Тут же припаиваем питание усилителя на плюс аккума через включатель. Для подзарядки сделаем гнездо USB. После того, как вынесли гнездо на боковую панель, можно приступать к сборке короба. Сложностей нет никаких, стоит лишь закрыть заднюю крышу, спереди ставим защиту от физического воздействия. На этом портативная колонка готова, сетку нужно прикрепить на термоклей. Всем удачного прослушивания музыки. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. 06 февраля 2017

Нам понадобится :Инструмент:— Паяльник ;- Циркулярная пила;- Вольтметр;- Электрический лобзик;- Шлифовальная машинка;- Строительный степлер;- Шуруповерт;- Струбцины . — Угловая линейка;- Отвертки.Материалы:— Фанера толщиной 1.2 см;- Белый кожзаменитель;-Металлические уголки;;- Резиновые опоры;-Столярный клей;- Шурупы;- Защита для уголков;- Усилитель (2×20 Вт);- Большой динамик на 80 Вт/ч.;- Средний динамик на 70 Вт/ч.;- ВЧ-динамик на 10 Вт/ч.;- Кроссовер;- Аккумулятор и зарядное устройство для него;- Кабели;- Звуковой вход;- Кнопка включения;- Резисторы;- Светодиодная лента (50 см).

Приступим к изготовлению корпуса.Для этого берем лист фанеры толщиной 1,2 см, и вырезаем внешние стенки будущего корпуса, согласно этим размерам — 52,5 см х 42,5 см х 22,5 см. В качестве режущего инструмента используем циркулярную пилу, или электролобзик .

Далее берем готовые корпусные детали и начинаем склеивать их между собой, жестко фиксируем струбцинами чтобы не было случайного смещения, затем дополнительно используем саморезы, чтобы основательно укрепить корпус. В правом верхнем углу делаем небольшое окошко для усилителя. Более подробно весь процесс показан на фото .

Затем нужно вырезать несколько отверстий для динамиков, для этого берем циркуль, карандаш и линейку, определяем место где они будут располагаться, начинаем вычерчивать круги согласно размерам, далее вырезаем электролобзиком. Так же делаем прорези для остальной аппаратуры. Когда все готово нужно отшлифовать корпус, используем ленточную шлифовальную машинку, или любой другой имеющийся шлифовальный инструмент.

Далее перейдем к декорированию корпуса, для этого используем белый кожзаменитель, фиксируем его при помощи клея. Затем проходимся строительным степлером по окружности отверстий и по границам корпуса. Небольшой кусочек кожзаменителя крепим во внутреннюю часть, где будет в дальнейшем установлен усилитель – это для того, чтобы было удобней устанавливать устройство.

Начинаем монтировать электронную начинку. Ставим усилитель на свое место, крепим динамики, устанавливаем вольтметр, а так же кнопку включения. Для того, чтобы было удобней переносить корпус в верхней части корпуса крепим ручку, затем чтобы дно не царапалось в нижней части устанавливаем ножки.

Далее провода от динамиков припаиваем к кроссоверу и подключаем его к усилителю. Затем к проводам ВЧ динамика нужно припаять резистор на 10 Вт. В качестве питания будем использовать аккумулятор на 12 В, к нему подключаем к усилитель, и остальную электронику. Для того чтобы придать еще большей оригинальности корпусу, на днище устанавливаем небольшой отрезок светодиодной ленты. Затем к аккумулятору и кнопке включения припаиваем провода от вольтметра. Фиксируем провода и аккумулятор при помощи специальных стяжек.

Перед тем как мы закроем крышку корпуса нужно проверить всю аппаратуру на работоспособность.

Для того, чтобы улучшить звучание портативной колонки внутрь корпуса закладываем стекловату. Когда все готово закрываем корпус.

Теперь займемся обрамлением кромки корпуса, для этого берем металлические уголки, концы которых режем под углом 45 градусов, должно получиться как на фото, фиксируем их при помощи клея. Чтобы закрыть стыки — используем специальные небольшие уголки.

Работу можно считать оконченной, портативная колонка готова.Теперь любимая музыка всегда будет под рукой!
