Мини-вольтметр для ваших поделок (сравнение точности с HoldPeak HP890CN)

Цена: $0.94

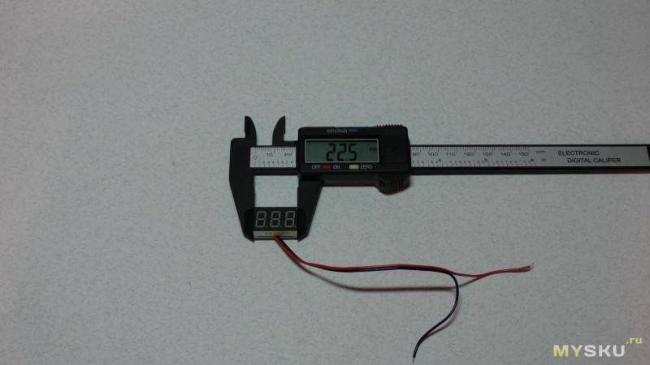

Заказал миниатюрный вольтметр стоимостью меньше бакса для использования в различных поделках. Подробно приведу его заявленные и реальные характеристики под катом: Мне нужен был максимально дешевый вольтметр, компактных размеров, не требующий отдельного питания и работающий в диапазоне от 2,5 до 15 вольт. Я нашел на али обозреваемый экземпляр с самой низкой на тот момент ценой. В описании товара заявлены следующие характеристики: Диапазон измерений: 2,5-30 вольт постоянного тока Напряжение питания: 2,5-30 вольт (питается от источника, на котором измеряется напряжение) Цвет индикатора: красный Частота обновления: примерно 500 миллисекунд Точность измерений: 1% (+ / — 1) Размеры: примерно 23x15x10 миллиметров (без «ушек») Монтажные отверстия: 28 миллиметров Длинна проводов: примерно 150 миллиметров Оригинальное описание характеристик на английском языке Конверт с вольтметром нашел в почтовом ящике спустя 16-18 дней после заказа. Внутри не было каких либо дополнительных пупырок, просто конверт и в нем пакетик с вольтметром. Размеры вольтметра примерно соответствуют заявленным продавцом:22,5х14х9,6 мм

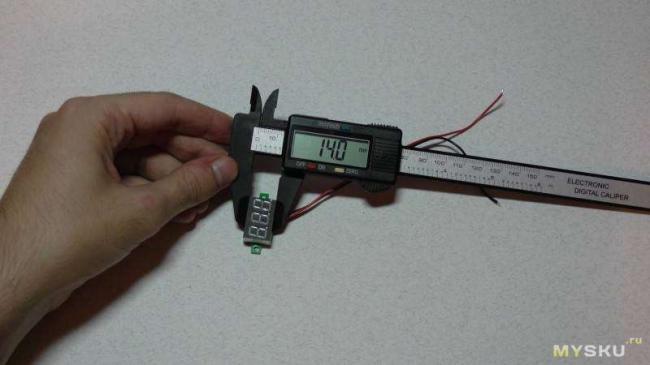

Длинна вольтметра с монтажными «ушками» — почти 32,9 мм. Ширина самих «отростков» 4,9 мм. Толщина текстолита 0,8 мм. На плате расположен линейный стабилизатор напряжения 7133H ( даташит на китайском, даташит аналога на английском), неизвестная деталь с 16-ю выводами немного обвязки и подстроечный резистор. Указанный стабилизатор напряжения по даташиту может выдавать ток до 30 мА и работать с напряжением вплоть до 24 в. Если заглянуть в китайский даташит, можно увидеть табличку с заголовком «绝对最大额定值», что гугл-переводчиком было переведено как «Абсолютные максимальные рейтинги». В этой табличке верхний порог напряжения 28 в., после преодоления которого даташит сулит какие-то физические повреждения. К сожалению, проверить вольтметр на напряжении 30 вольт я не могу, в виду отсутствия подходящего источника. На индикаторе маркировка 3631AS. Проверить точность прибора на профессиональном уровне мне нечем, поэтому просто сравню показания с популярным нынче HoldPeak HP890CN и моим стареньким S-Line DT-830C. Показания буду сравнивать на самых «ходовых» напряжениях в диапазоне 2,5-15 вольт. 2,49 вольт — нижний порог работы вольтметра. На более низком напряжении он мигает индикатором, но ничего не показывает.

3,3 вольта — показания трех приборов сходятся. 5 вольт — показания мини-вольтметра немного ниже. 6 вольт — показания немного ниже, чем на других приборах. 9 вольт — тенденция более низких показаний сохраняется. 12 вольт — учитывая разрядность индикатора, напряжение показывает точно. 15 вольт — показания опять незначительно отличаются в меньшую сторону. Видео с плавной (относительно) регулировкой напряжения и сравнением показаний приборов. В конце обзора хочется подвести какой-то итог, даже для такой мелочи, как этот вольтметр. Плюсы: 1. низкая цена 2. компактные размеры 3. отсутствие необходимости дополнительного питания Минусы: 1. есть опасения, что при попытке измерить заявленные 30 вольт, стабилизатор 7133H прикажет долго жить 2. вольтметр иногда занижает показания В итоге: для моих целей точности и диапазона рабочих напряжений хватает с запасом, буду брать еще. Рекомендовать могу тем, кому не нужна супер точность и измерять напряжение выше 24 вольт.UPD: Вольтметр можно переделать под внешнее питание, припаяв дополнительный провод. Для конкретно этого вольтметра придется отпаивать индикаторы, так что эксперимент проводиться не будет.

V_IN,В	от 4 до 24
EN	Нет
Выход: V_OUT1,В	3.3
Выход: I_OUT1,мА	30
V_drop,В	0.1
T_A,°C	от -40 до 85
Корпус	SOT-89 TO-92 SOT-25

Общее описание

HT71XX-1 — семейство трехвыводных низкопотребляющих КМОП стабилизаторов с высоким максимально допустимым входным напряжением. Приборы имеют максимально допустимое входное напряжение 24 В. Они доступны в модификациях с установленным при производстве выходным напряжением в пределах от 3.0 к 5.0 В. КМОП технология изготовления стабилизаторов гарантирует низкое падение выходного напряжения и сверхмалый ток потребления.

Несмотря на то, что приборы разработаны как стабилизаторы с фиксированным выходным напряжением, вместе с дополнительными компонентами на их основе можно изготовить регулируемые источники напряжения и тока.

Отличительные особенности:

Низкое потребление
Низкое падение выходного напряжения
Низкий температурный коэффициент
Большое максимально допустимое входное напряжение: до 24 В
Точность стабилизации выходного напряжения: ±3 %
ТО – 92, SOT-89 и SOT-25 корпуса

Области применение:

Устройства с автономным питанием
Связная аппаратура
Аудио/видео аппаратура

HT71XX-1 (152.2 Кб), 29.09.2008

Цена: $0.94

Перейти в магазин

Читайте также: Водонагреватели накопительные электрические 200 литров напольный

Конверт с вольтметром нашел в почтовом ящике спустя 16-18 дней после заказа. Внутри не было каких либо дополнительных пупырок, просто конверт и в нем пакетик с вольтметром. Размеры вольтметра примерно соответствуют заявленным продавцом:

Длинна вольтметра с монтажными «ушками» — почти 32,9 мм. Ширина самих «отростков» 4,9 мм. Толщина текстолита 0,8 мм. На плате расположен линейный стабилизатор напряжения 7133H ( даташит на китайском, даташит аналога на английском), неизвестная деталь с 16-ю выводами немного обвязки и подстроечный резистор. Указанный стабилизатор напряжения по даташиту может выдавать ток до 30 мА и работать с напряжением вплоть до 24 в. Если заглянуть в китайский даташит, можно увидеть табличку с заголовком «绝对最大额定值», что гугл-переводчиком было переведено как «Абсолютные максимальные рейтинги». В этой табличке верхний порог напряжения 28 в., после преодоления которого даташит сулит какие-то физические повреждения. К сожалению, проверить вольтметр на напряжении 30 вольт я не могу, в виду отсутствия подходящего источника.На индикаторе маркировка 3631AS.

Проверить точность прибора на профессиональном уровне мне нечем, поэтому просто сравню показания с популярным нынче HoldPeak HP890CN и моим стареньким S-Line DT-830C. Показания буду сравнивать на самых «ходовых» напряжениях в диапазоне 2,5-15 вольт.

Как подключить вольтметр

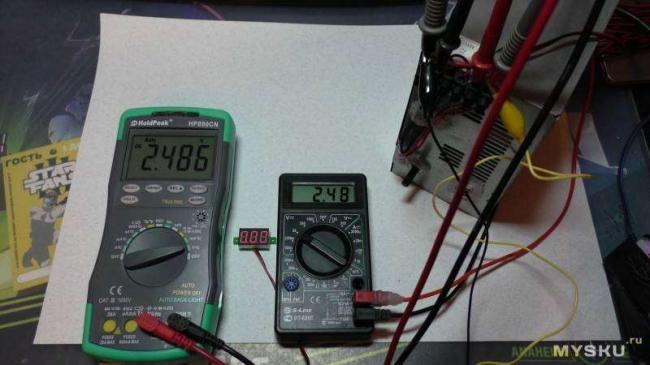

2,49 вольт — нижний порог работы вольтметра. На более низком напряжении он мигает индикатором, но ничего не показывает.

Читайте также: Горит перегрев на сварочном инверторе

Видео с плавной (относительно) регулировкой напряжения и сравнением показаний приборов.

В итоге: для моих целей точности и диапазона рабочих напряжений хватает с запасом, буду брать еще. Рекомендовать могу тем, кому не нужна супер точность и измерять напряжение выше 24 вольт.

UPD: Вольтметр можно переделать под внешнее питание, припаяв дополнительный провод. Для конкретно этого вольтметра придется отпаивать индикаторы, так что эксперимент проводиться не будет.

345 шт. со склада г.Москва,срок 3-4 недели</td>− +</td>В корзину</td></tr>

HT7130-1-SOT89TRLF является высоковольтным и маломощным стабилизатором напряжения 30мА с технологией КМОП и 3 клеммами. Входное напряжение до 30В. Стабилизатор с малым падением напряжения TinyPower™ с несколькими фиксированными выходными напряжениями в диапазоне от 2.1 до 5В. Технология КМОП обеспечивает низкое падение напряжения и низкий ток покоя. При помощи внешних компонентов данное устройство может осуществлять регулировку напряжений и токов.

Полупроводники — МикросхемыМикросхемы Управления ПитаниемСтабилизаторы Напряжения

Внешний вид

Неплохой ампервольтметр из Китая, но не без недостатков, однако он вполне заслуживает свою цену. Как заявлено в характеристиках, прибор обеспечивает измерение напряжения от 4,5 до 30 вольт. Ток измеряет в пределах от 0 до 10 ампер.

Вольтметр: 95 фото разновидностей аналоговых и цифровых приборов

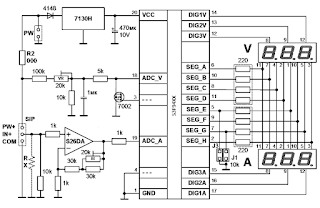

Схема YB27VA

Прибор конечно же имеет свои погрешности измерения, для подстройки показаний тока и напряжения к близким к реальности на плате установлены два подстроечных резистора, соответственно один для тока и другой для напряжения. Купив пару штук таких ампервольтметров, один сразу же сжог напряжением 26 вольт. Полез в схему, смотрю, а оказывается стабилизатор напряжения 7130H, через который питается микроконтроллер, имеет граничное напряжение 24 вольт, он то и погорел. Откуда тогда взялось в описании 30 вольт? Замена 7130H ситуацию не изменила, вслед за ней видимо погорел и микроконтроллер.

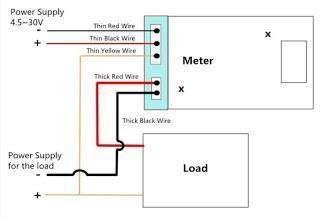

Схема подключения

При токе через прибор в 7 ампер ощутимо нагрелся шунт на плате, выполненный в виде п-образной перемычки. При токе 10 ампер она уже горячая. Вывод — вполне сносный измерительный прибор, позволит примерно понять проходящий ток и измерить напряжение, но только до 24 вольт. Характеристики в описании завышенные. Вполне сойдет для использования в простом блоке питания. Если удалить перемычку R2, она в виде резистора с нулевым сопротивлением, и подать на вход стабилизатора 7130H напряжение 12 вольт или около того, прибор начнет измерять напряжение от 0 до 30 вольт, без боязни спалить это китайское чудо техники. Используемые источники:
