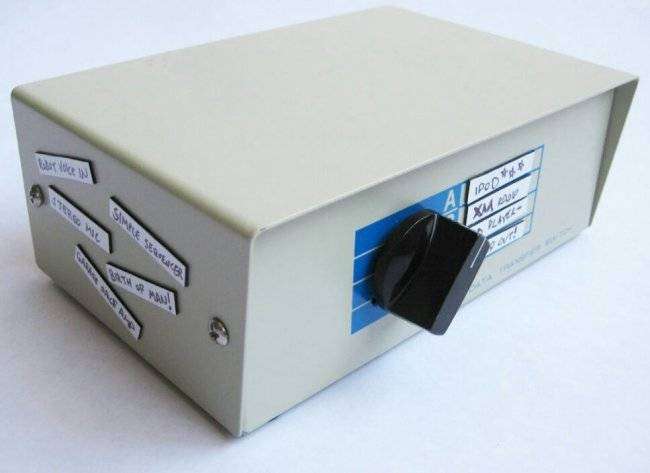

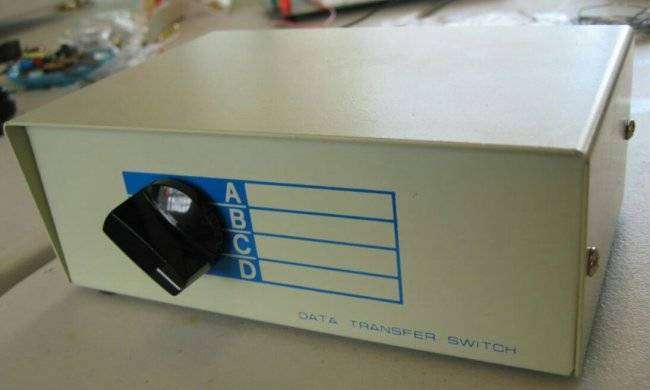

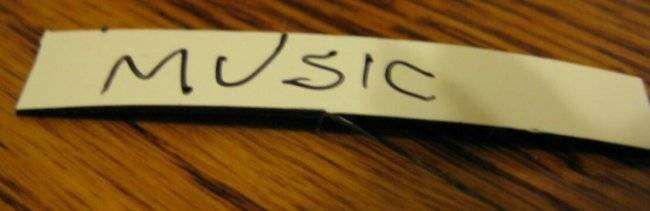

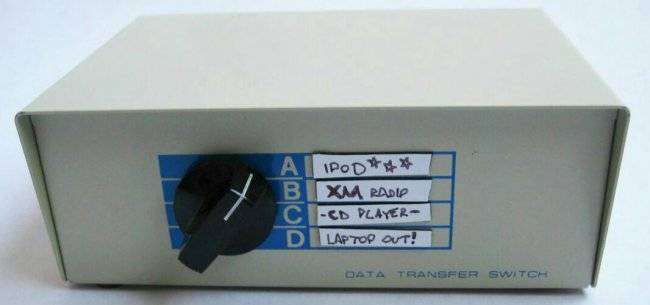

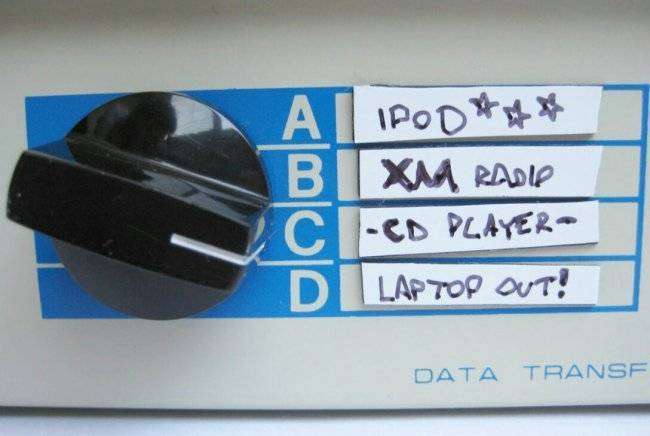

Автор Instructables под ником randofo в своё время пользовался переключателем периферийных устройств, подключаемых к одному и тому же COM-порту, по назначению. С появлением USB на смену переключателями пришли хабы, благодаря которым несколько устройств на одном порту работают не поочерёдно, а одновременно. И мастер нашёл винтажному предмету новое применение — в качестве переключателя источников аудиосигнала, подключаемых к входу усилителя. Такой прибор называют селектором входов. Вместе с самоделкой усилитель образует аналог популярного когда-то вида аудиотехники — усилительно-коммутационного устройства, сокращённо УКУ.Поскольку пользователь может периодически менять источники сигнала, подключённые к входам селектора, мастер предусмотрел магнитные метки, которые, в отличие от наклеек, можно часто переставлять без износа:Для переделки переключателя потребуются пять стерефонических аудиогнёзд — «джеков», один из которых будет входным, а оставшиеся четыре — выходными. Ещё нужны 10 шайб, либо не показанная на следующем фото пластмассовая планка с отверстиями. Её мы увидим позже.

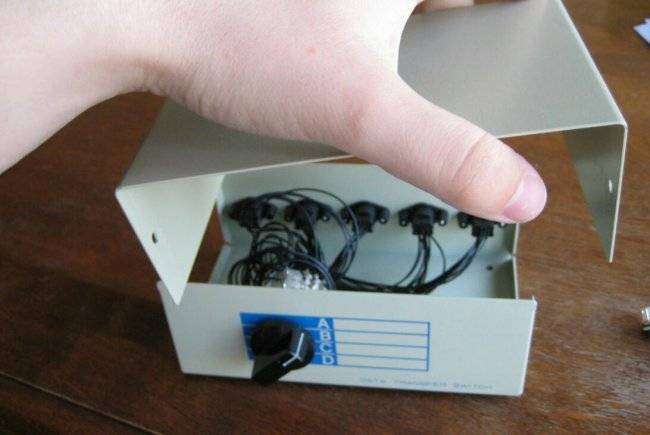

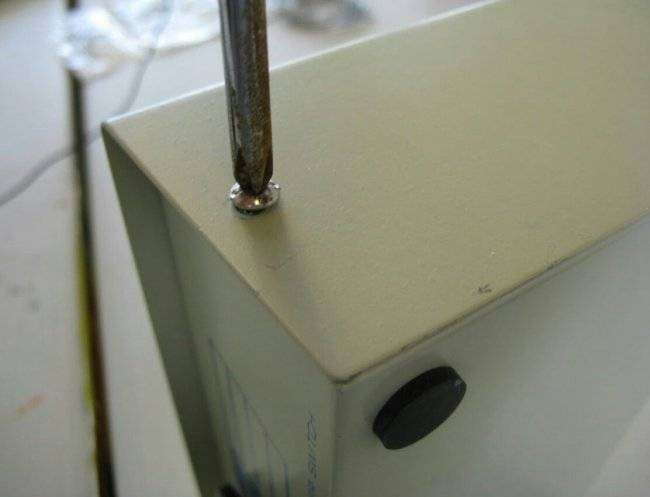

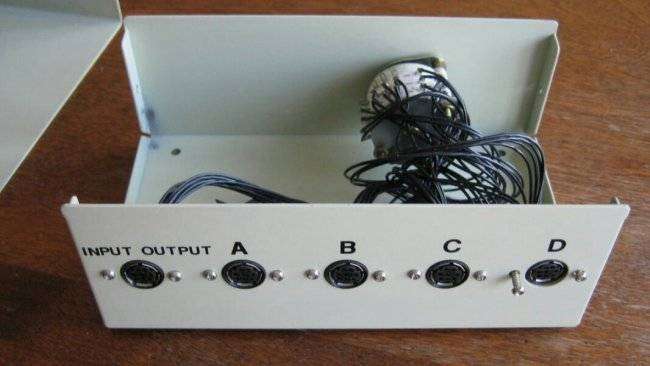

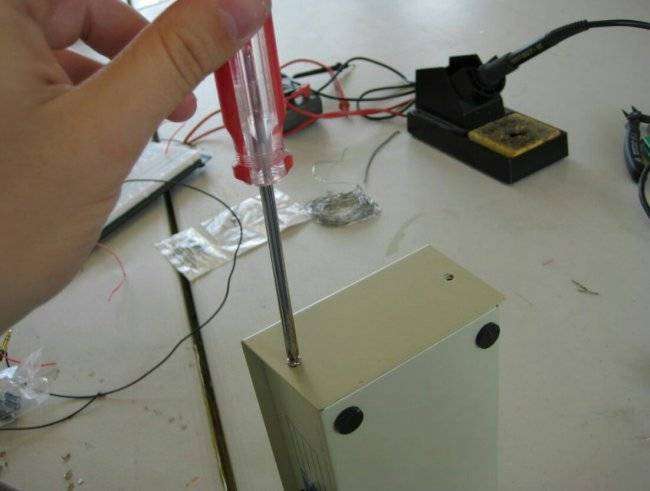

С корпуса переключателя мастер снимает верхнюю крышку:А там даже электроники никакой нет. Разъёмы и галетник — электрика сплошная. Ни полупроводников, ни ламп — королевство сухих контактов. И питание не требуется. Галетник мастер оставляет на месте, стараясь не оторвать от его лепестков ни одного провода:
А разъёмы откручивает от корпуса, чтобы заменить на другие:

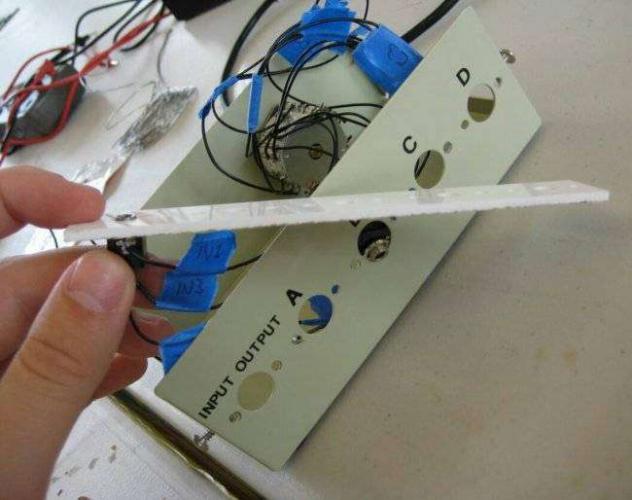

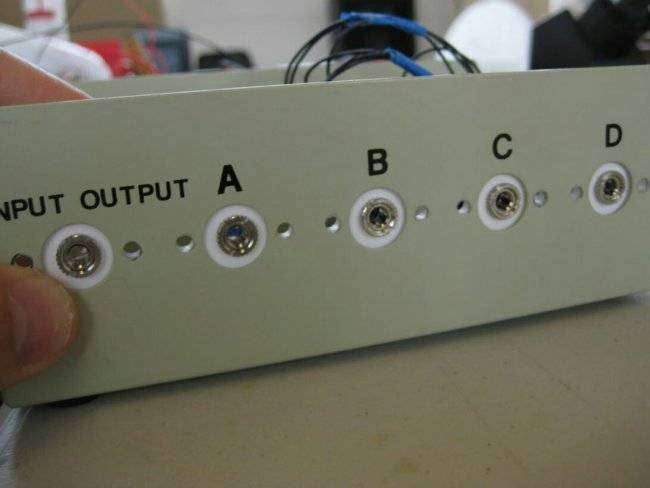

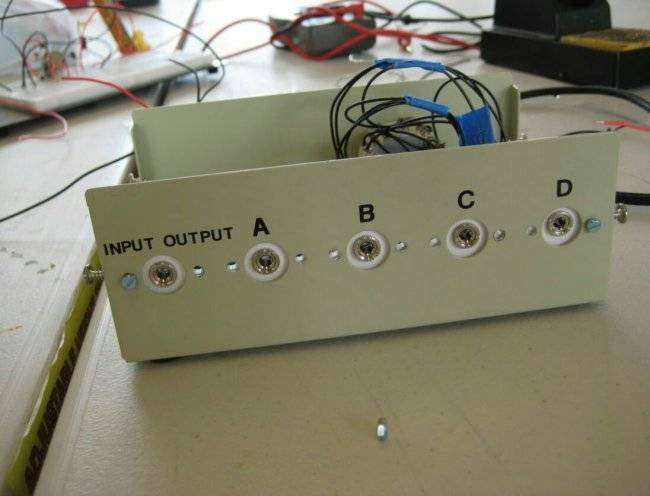

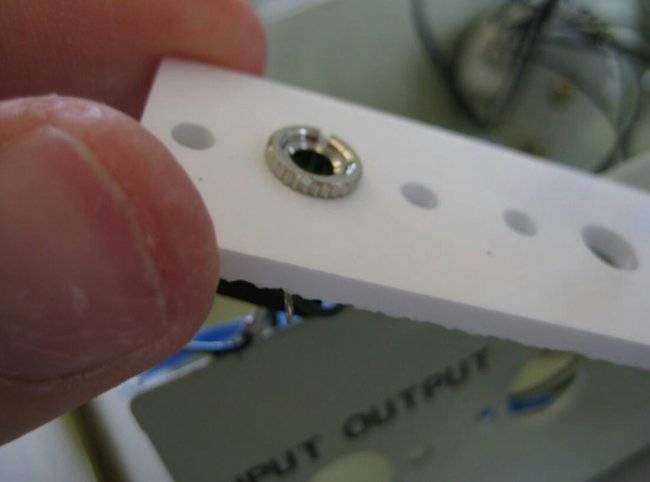

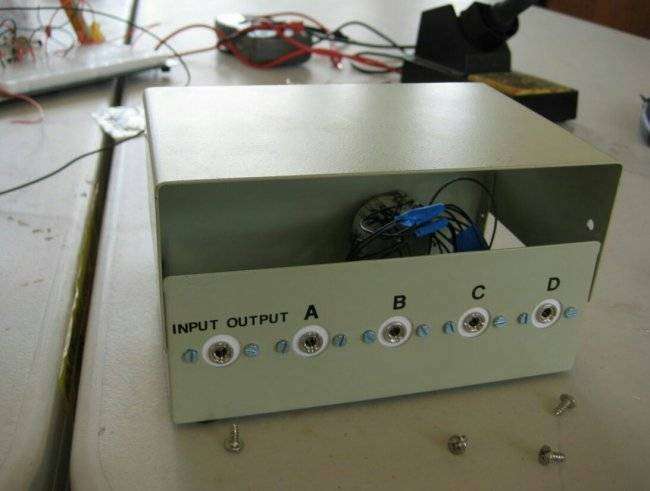

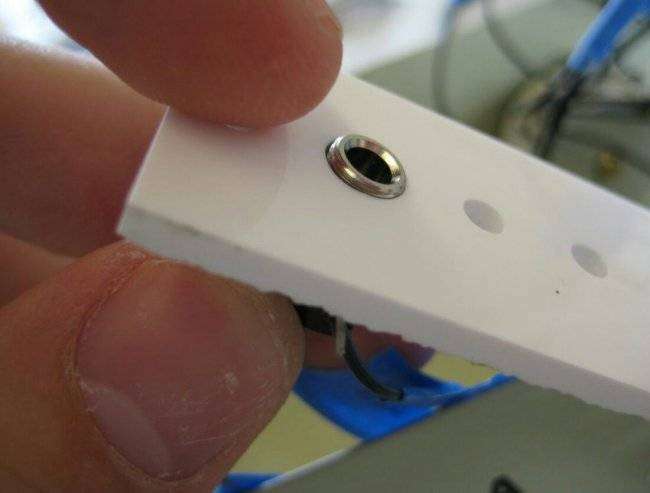

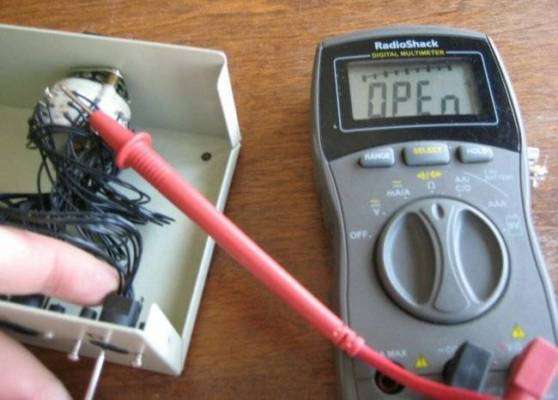

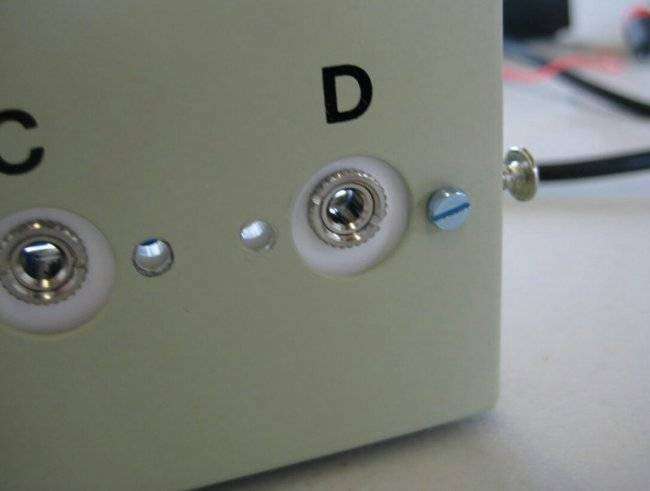

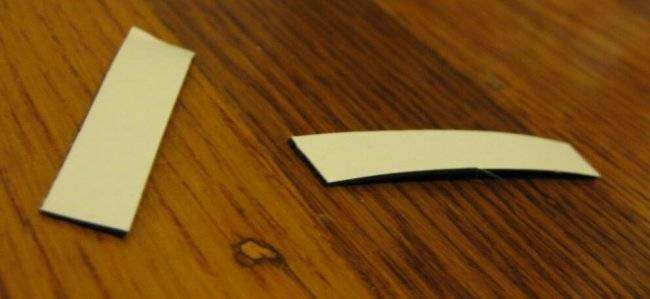

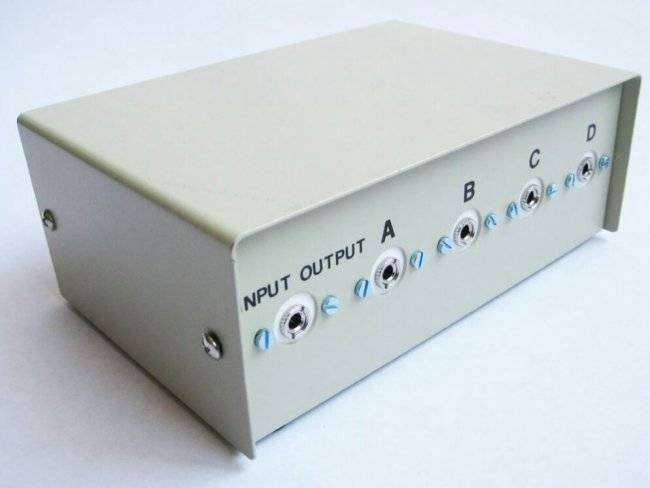

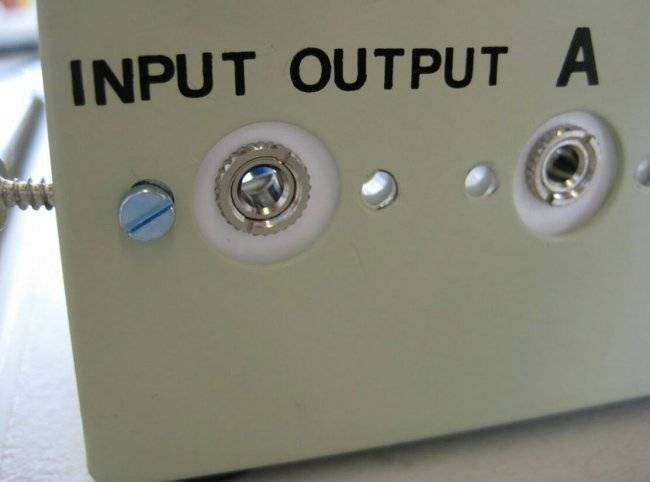

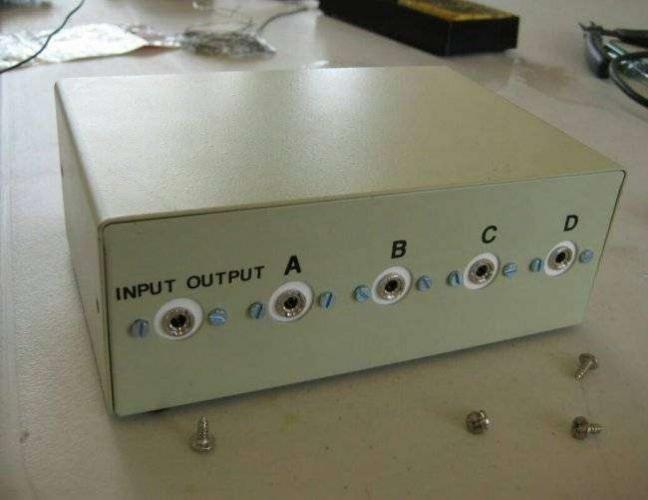

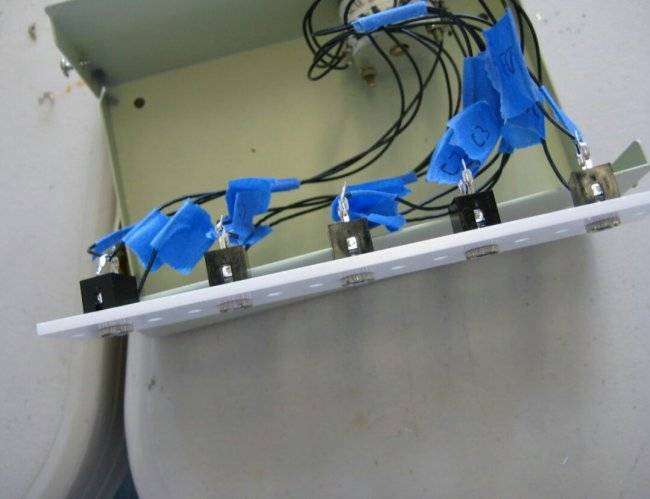

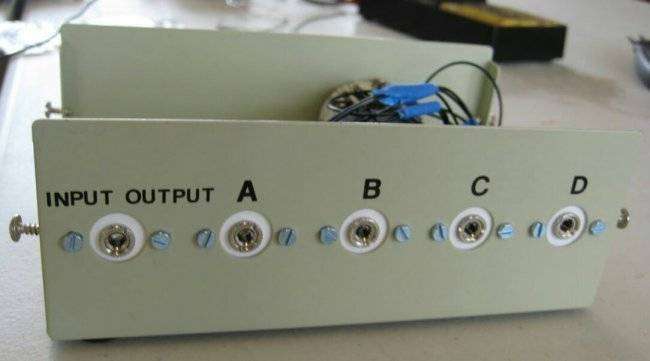

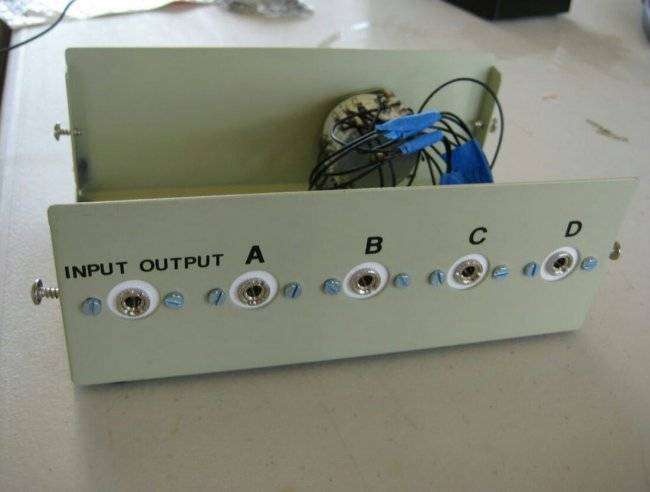

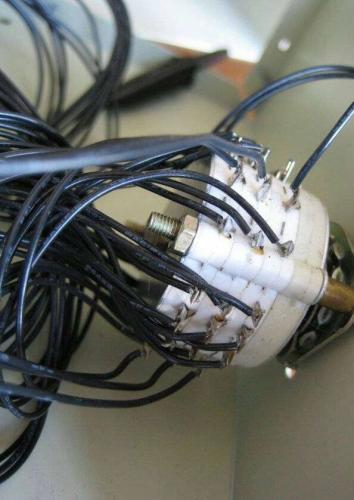

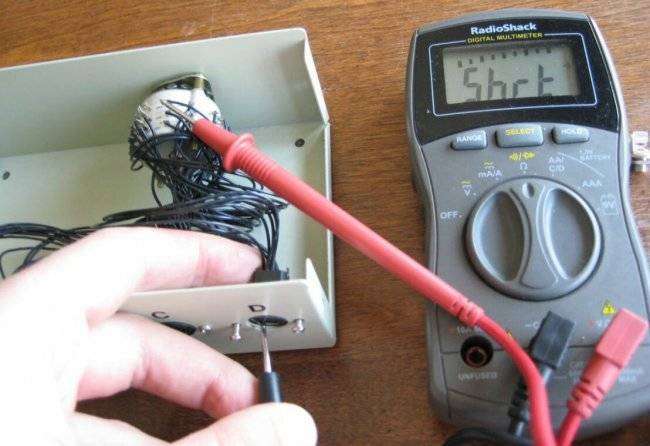

Затем он отключает от разъёмов проводники по одному:Одновременно помечая, куда они шли:На всякий случай затем мастер проверяет себя, прозванивая цепи при разных положениях галетника и убеждаясь, что каждый из проводников, подключённых к входу галетника, при смене его положений оказывается соединённым с соответствующим выходом:Как теперь подключать аудиогнёзда, понятно — два стереоканала и общий провод. Правда, в необходимости коммутировать общий провод переводчик не уверен.Проблема в том, что отверстия на задней стенке прибора имеют слишком большой диаметр:И её призвана решить пластмассовая планка с отверстиями, вырезанная лазером (файл здесь):Нет возможности вырезать лазером — просто печатаем картинку в масштабе 1:1 на бумаге (при отсутствии «короля дров» файл откроет и Inkscape), наклеиваем на пластмассу, вырезаем и сверлим. А можно просто закрепить «джеки» в отверстиях при помощи шайб. Но мастер выбирает сложный способ. Он размещает в соответствующих отверстиях планки аудиогнёзда:А саму планку через другие отверстия крепит изнутри к корпусу:Мастер возвращает крышку на корпус, и селектор входов готов к работе:Далее мастер берёт лист ПВХ с гибким магнитом на обороте и нарезает метки. В наших условиях для этого подойдут гибкие рекламные магниты ремонтной фирмы «Айсберг», если с лицевой стороны приклеить к ним бумагу.На метках мастер пишет названия различных источников аудиосигнала:Те из меток, которые будут использоваться в данный момент, размещает на передней панели в местах, соответствующих положениям ручки галетника:И наконец, подключает к селектору входов источники аудиосигнала и усилитель, предварительно всё это выключив («горячую» коммутацию разъёмов производить не рекомендуется из-за возможных небольших утечек в БП устройств).Теперь можно включать источники сигнала и усилитель, проверять, как работает прибор, и начинать им пользоваться. Источники должны выдавать сигналы примерно одинаковой амплитуды, а вход усилителя — быть рассчитанным именно на такую амплитуду. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

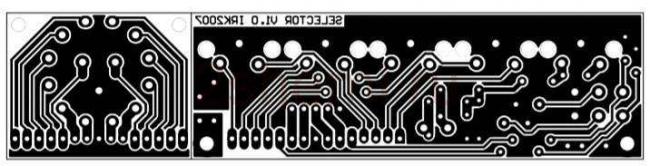

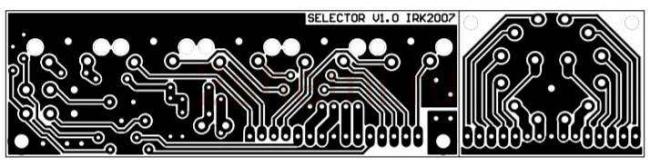

Как сделать универсальный селектор входов для усилителя мощности звука — два варианта схем. Выход для НЧ канала реализован с помощью сумматора с возможностью подключения индикатора зон, например, светодиодного. Есть на второй схеме и дополнительный вход. Устройство можно встроить в аудиоаппаратуру или стойку.
Первый вариант схемы
Второй вариант схемы
Тут реализованы такие функции, как:
- переключение 4 входов
- стерео регулировка громкости
- монофонический выход для активного сабвуфера
Регулировка тембра
И вот ещё небольшое дополнение — простая схема регулировки тембра НЧ-ВЧ. Тут есть стерео регулировка тембра звука, напряжение питания модуля 8-24 В, диапазон регулировки +/-6dB и +/-13dB (измерение при 20 Гц и 20 кГц). Такой темброблок окажется очень кстати, позволяя предварительно скорректировать сигнал от источника звука слабого качества.
Полезное: Гитарный комбик с питанием от аккумуляторов — схема и корпус
- Цена: $21+$19

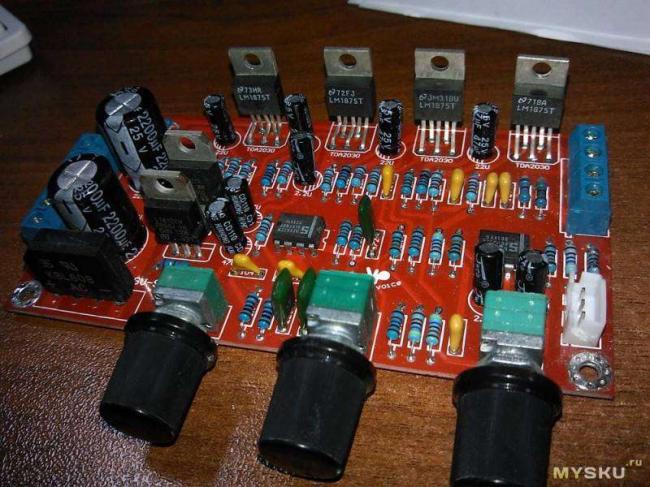

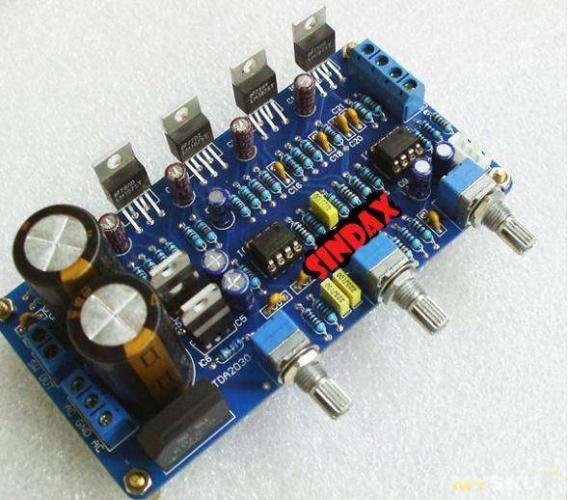

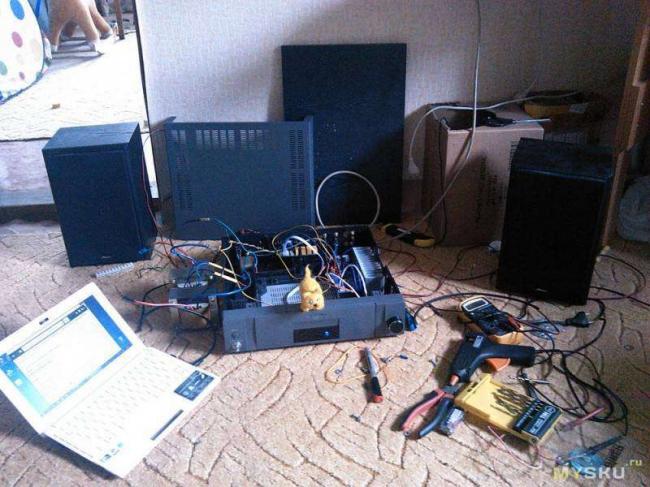

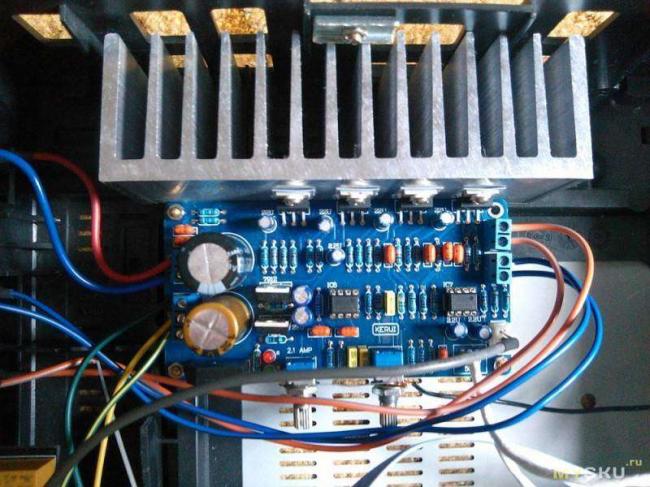

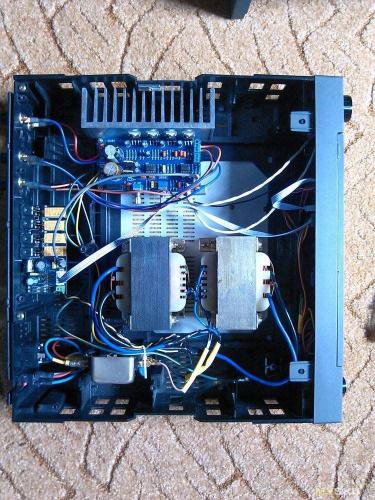

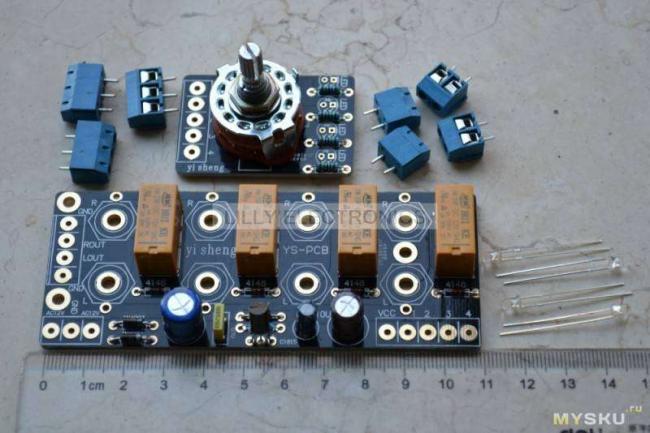

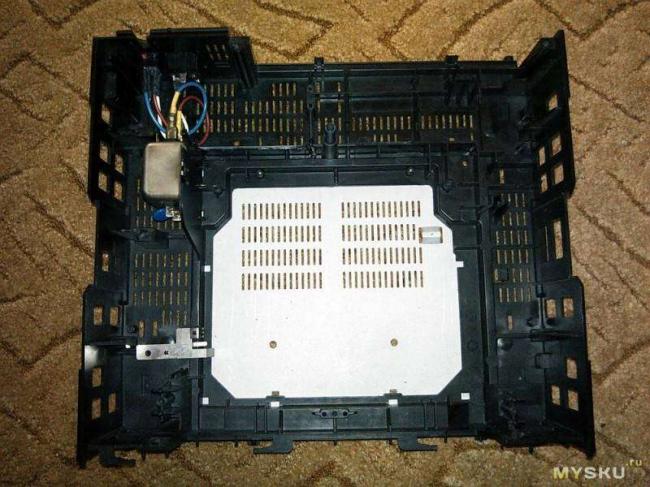

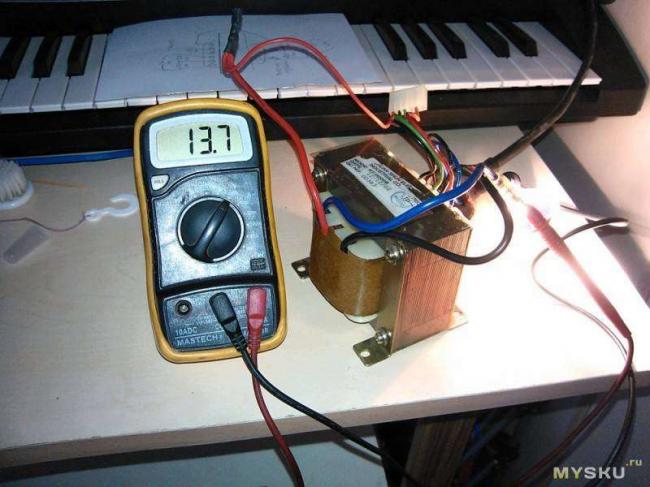

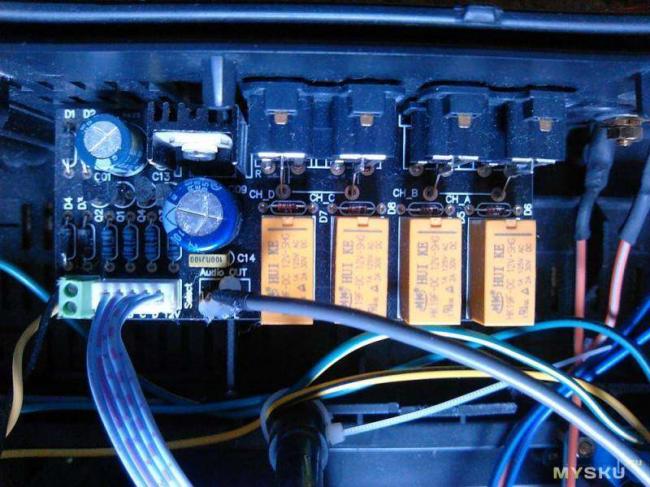

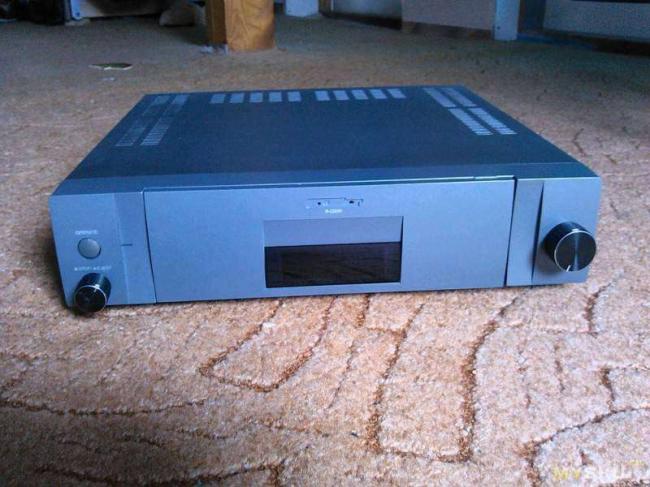

Итак, захотелось мне собрать домашний усилитель для прослушивания музыки и просмотра фильмов. И надо сказать, это у меня получилось, и результатом я очень доволен. Сразу скажу, что ссылка «перейти в магазин» ведет в магазин, а не на товар. Т.к. в данный момент усилитель отсутствует в продаже, но можно найти в другом месте. В качестве основы, по совету моего друга, выбрал усилитель на микросхеме LM1875. Плата усилителя содержит четыре вышеупомянутых микросхемы: по одной на каждый канал, и пара работает в мостовом режиме для сабвуфера. Производитель обещает 25Вт на канал и 50Вт на сабвуфер. В качестве бонуса на плате есть темброблок на паре операционных усилителях NE5532, который характеризуется неплохими показателями звука. Вот такая плата усилителя:
