Тестеры для проверки аккумуляторных батарей

testery_proverki_akkumulyatorov.jpgАккумуляторные батареи имеют свой ресурс, по истечении которого их приходится менять. Причём неважно, где они устанавливаются — в автомобилях или источниках бесперебойного питания. Ёмкость прекращает соответствовать паспортной, случаются перебои в работе, необходимое напряжение выдаётся далеко не всегда. В таких случаях, чтобы понять причину выхода из строя и принять решение по замене, лучше воспользоваться тестером для проверки аккумуляторов.

Содержание

Виды тестирующего оборудования

Чтобы выбрать правильный прибор для определения исправности батареи, нужно сначала убедиться в том, какие именно причины приводят к сбоям в её работе. Среди типовых неисправностей элементов питания различных устройств можно выделить такие:

  • Быстрая зарядка и разрядка.
  • Отсутствие возможности начать зарядку.
  • Утечка тока.
  • Обрыв цепей питания или повреждение пластин, погружённых в электролит.
  • Недостаточная плотность электролитической жидкости.

Оптимальный выбор для определения большинства этих неисправностей — универсальный аккумуляторный тестер, который покрывает большинство нужд автолюбителя. Но некоторые параметры, например, плотность электролита, не могут быть измерены электронными приборами, для этого используется другое, гидростатическое оборудование. Поэтому все возможные устройства для измерения могут быть такими:

  • vidy_testerov_nagruzochnyh.jpgМультиметр — может зафиксировать обрывы цепей, измерить силу отдаваемого тока, сопротивления обкладок и контактов, напряжение, выдаваемое батареей на клеммах.
  • Нагрузочная вилка — прибор, который позволяет установить скорость разрядки батареи, определив тем самым степень её износа.
  • Измерители ёмкости — показывают текущее присутствие заряда в батарее. Используются для того, чтобы понять, насколько высохли контакты и нужно ли менять электролит на свежий.
  • Ареометры — гидростатические измерители плотности электролитической жидкости. Определяют потребность в подзарядке, могут помочь в принятии решения о замене самой жидкости или полностью всего аккумулятора.

Каждый из видов измерительных приборов может иметь несколько назначений, в зависимости от модели. Например, ареометром, кроме удельного веса электролита, можно замерять показатели тосола, поэтому каждый из типов и его самые полезные модели лучше рассмотреть подробнее.

Бытовые и промышленные мультиметры

Выбирая прибор для конкретной задачи, нужно определиться с его типом. Мультиметры, например, бывают как аналоговые, так и цифровые. Способ измерения при этом не меняется, все различия состоят исключительно в дисплее, на котором отображаются результаты.

Аналоговые мультиметры — это измерители со стрелкой, которая движется по нарисованной на заднем фоне шкале. В зависимости от положения переключателя, который находится сразу под дисплеем, выбирается одна из шкал, а по ней уже получают нужные показатели.

promyshlennye_testery.jpgНа сегодняшний день такие устройства малопригодны для повседневного использования, так как точность выдаваемых результатов сравнительно низка. Поэтому даже если в хозяйстве есть аналоговый мультиметр, лучше заменить его цифровым.

Рекомендуем:  Как определить уровень электролита в аккумуляторе автомобиля

Электронный подвид делает работу с ним намного легче. Вместо стрелок и шкал, на экран просто выводится значение выбранной переключателем величины. При этом можно определить её значение до десятых или даже сотых, что повышает точность и даёт намного более правильное представление о проблеме.

Каждый мультиметр обладает дополнительными функциями, которые помогают в быту и ремонте приборов:

  • «Пищалка». На самом деле, это просто измеритель разницы сопротивления, но используется он для обнаружения электрических цепей и контуров, находящихся в состоянии короткого замыкания. При этом раздаётся писк, который и дал этой функции разговорное название.
  • Термопара — специальные провода, которые можно подключать к некоторым моделям. Показывают текущую температуру на той поверхности, к которой приложены.

Такие возможности помогают специалисту или любителю быстро узнать причину поломки или странного поведения устройства.

Самыми популярными моделями мультиметров в кругу радиолюбителей и автомобилистов считаются:

  • DT-832 и его более современная модификация DT-838. Это недорогие и функциональные устройства, которые иногда имеют довольно высокую погрешность при измерениях. Но именно они остаются незаменимыми в бытовом использовании или в ситуациях, когда более серьёзного оборудования нет под рукой.
  • Kemot KT30 — в качестве питания использует уже не пальчиковые батарейки, а полноценные девятивольтовые аккумуляторы типа «Крона». Имеет низкий порог измерений, такую же цену, как у предыдущей модели, но может похвастаться высокой точностью — погрешность при его использовании не превышает 1,2%.
  • UNI-T UT 60 C — более профессиональное устройство. Имеет встроенный чип памяти для хранения некоторого количества результатов последних измерений. Очень прочный корпус, стойкий к любым внешним воздействиям. Есть подсветка дисплея для работы в темноте.
  • Fluke 28-II — ультимативное устройство любого профессионала. Дорог, надёжен, точен. Способен работать в любых температурных условиях, как холодных, так и жарких. Имеет встроенные возможности осциллографа начального уровня.

Конечно, для повседневной работы слишком дорогие устройства не нужны, их вполне может заменить более дешёвый аналог. Но если приходится часто бывать в не самых благоприятных погодных условиях, стоит обратить внимание на те приборы, которые не боятся влияния стихии.

Ареометры для электролита

Насыщенность ионами металлов от электродов и свободными электронами сильно влияет на работоспособность автомобильной батареи. Чтобы её измерить, достаточно использовать ареометр. Его действие основано на гидростатическом законе, который постулирует, что чем больше плотность жидкости, тем сильнее она пытается вытолкнуть плавающий в ней объект на поверхность.

Рекомендуем:  Норма утечки тока из аккумулятора автомобиля

В качестве резервуара для забора такой жидкости служит колба с заборной пипеткой с одной стороны и грушей, создающей отрицательное давление, с другой.

Измерительный же элемент — это цилиндрический стеклянный поплавок, который снабжён нарисованной на нём шкалой. По ней и проводятся измерения таким образом:

  • Собирается прибор, измеритель помещается внутрь, надевается груша.
  • Пипетка погружается в электролит.
  • Грушей набирается достаточное количество жидкости.

При этом плавучая часть под воздействием небольшого грузила в нижней её части погружается в жидкость. По шкале, которая на неё нанесена, можно узнать степень разряженности батареи в процентном соотношении. Если поплавок погружён слишком низко, такой аккумулятор считается совершенно непригодным для работы. В нём могут быть оборваны контакты или слишком окислены электроды.

Так как в качестве электролита выступают кислоты, при работе стоит озаботиться собственной безопасностью — надеть резиновые толстые перчатки, очки и по возможности полотняный грубый фартук. Дыхательные пути защищаются респиратором. Это помогает избежать вредного влияния паров кислот на лёгкие и носоглотку. Поэтому эксплуатировать этот прибор для тестирования аккумуляторных батарей стоит в хорошо вентилируемом помещении.

Нагрузочные вилки

Представляют собой сочетание нагрузочного сопротивления и вольтметра в самой простой конфигурации.

Более продвинутые модели могут комплектоваться амперметром, измерителем ёмкости и даже насадками для проверки ESR у конденсаторов.

Конструктивно выглядят как металлический корпус прямоугольной формы с ручкой-держателем и проводом большой площади поперечного сечения с зажимом на конце. В корпусе находятся:

  • Нагрузочные спирали.
  • Цилиндрический стержень, выходящий наружу.
  • Циферблат вольтметра, в основном, аналоговый — со шкалой и движущейся стрелкой.

Контакты вольтметра соединены со стержнем (минус) и проводом (плюс). Использовать нагрузочную вилку в качестве тестера АКБ просто. Проверка проходит в два этапа:

  1. Замеры напряжения клемм без участия нагрузки от спиралей. Он проводится только через 5−7 часов после того, как машина была полностью заглушена или через такой же промежуток после окончания подзарядки. К плюсовому контакту подключается клемма, к минусовому нужно коснуться стержнем. Полученные в результате замеров показатели напряжения записываются.
  2. Испытание при поданной нагрузке. После её подачи нужно проделать такие же манипуляции, но при этом не держать цепь сомкнутой более пяти секунд. Кроме того, есть вероятность проскакивания искры между контактами, поэтому не стоит переживать на этот счёт.

Показатели на втором этапе не должны сильно отличаться от паспортных данных аккумулятора. Если они разнятся с ней в меньшую сторону, такую батарею можно смело заменять.

Универсальные приборы и измерители ёмкости

Это инструменты для определения одной из важнейших характеристик, которая напрямую влияет на дальнейшее использование батареи. У любого аккумулятора есть паспортная ёмкость, которая измеряется в ампер-часах.

Рекомендуем:  Аккумулятор Иста: разновидности автомобильных АКБ

Со временем её значение падает и держать уровень заряда такое устройство привычное время не может. При этом появляются проблемы с использованием того средства, которое питается от источника тока.

Паспортная ёмкость всегда известна, она сообщается производителем и наносится на наклейку, которая цепляется к боковой стенке. Поэтому, чтобы найти её текущую величину, нужно воспользоваться одним из таких приборов:

  • Кулон — тестер для проверки аккумуляторных батарей отечественного производства. Все измерения сохраняются в постоянной памяти прибора. Умеет не только показывать ёмкость, но и выдаваемое источником тока напряжение. При работе посылает короткий импульс, а на основании скорости получения ответа выдаёт показания.
  • Fluke — самый универсальный прибор. Измеряет напряжение, силу тока, внутреннее сопротивление элементов и ёмкость. Может применяться для температурных замеров.
  • Skat-T Auto — хороший девайс для использования в работе с двенадцативольтовыми батареями. Имеет ограничения по ёмкости батареи, не будет работать с теми моделями, которые вмещают более 120 ампер-часов. Все измерения проводит в пятнадцатисекундный срок.

Стоит помнить, что каждая из этих моделей имеет разные диапазоны измерений. Нужно внимательно их выбирать перед использованием, так как неверно указанный порядок величин может негативно отразиться на полученных результатах.

Техника безопасности

Так как работы ведутся с электрическим оборудованием, работающим с высокими показателями силы тока, стоит учитывать негативные влияния на организм человека. Электрический ток может причинять несколько видов увечий. Среди них:

  • Термические ожоги.
  • Мышечные судороги.
  • Отказ внутренних органов.

Поэтому при работе с приборами, которые подразумевают подключение клемм и замеры с пропусканием тока через них, нужно соблюдать правила безопасной эксплуатации. Позаботиться о защите рук, заземлении, сухости земли, на которой стоит человек. Лучше всего использовать обувь с прорезиненой подошвой и не допускать её намокания.

Заземлиться можно с помощью тонкого провода или куска проволоки, подсоединённого одним концом к прибору, а другим — к батарее или другой внешней металлической конструкции.

При работе с аккумуляторами нельзя допускать их перегрева. Некоторые щелочные металлы легко воспламеняются и долго горят даже на открытом воздухе. Поэтому стоит всегда держать в пределах досягаемости порошковые огнетушители.

Если батарея вскрывается для забора электролита, лучше делать это в хорошо проветриваемом помещении, чтобы не насытить воздух внутри него парами соляной кислоты. Так можно уберечься от сильных ожогов органов дыхательной системы.

Электрические аккумуляторы — незаменимые элементы практически всех портативных или переносных электронных устройств. Благодаря возможности многократной перезарядки такие батареи получили очень широкое распространение. Однако активная эксплуатация аккумуляторов приводит к уменьшению их емкости. Кроме этого, неправильный режим разрядки и зарядки для некоторых типов батарей приводит к преждевременному уменьшению ресурса их службы. Для тестирования аккумулятора или возобновления его емкость используется анализатор батарей. В нашем магазине Masteram представлен один из таких приборов – канадский Vencon UBA5, предназначенный для восстановления, тестирования и зарядки батарей различных типов. Модуль анализатора батарей Vencon UBA5

Технические характеристики анализатора батарей Vencon UBA5

Тип используемых батарей Никель-кадмиевые (NiCd), никель-металл-гидридные (NiMH), гальванические элементы, литий-ионные, литий-полимерные
Напряжение и количество батарей в группе
Емкость 20 мАч – 120 Ач
Входные разъемы Банановые коннекторы
Питание от 15 до 24 В постоянного тока, 4,5 А (максимум)
Габариты (Д × Ш × В), мм 210 × 158 × 125
Вес 0,820 кг
Программное обеспечение Поддерживается на ОС от Win95 до Win7, 32 и 64 бит, Linux-Wine

Комплектация анализатора батарей Vencon UBA5

В комплект тестера батарей UBA5 входят:

  • Модуль анализатора батарей Vencon UBA5
  • Кабель SR232
  • Четыре щупа с зажимами типа «крокодил»
  • Диск с программным обеспечением
  • Инструкция

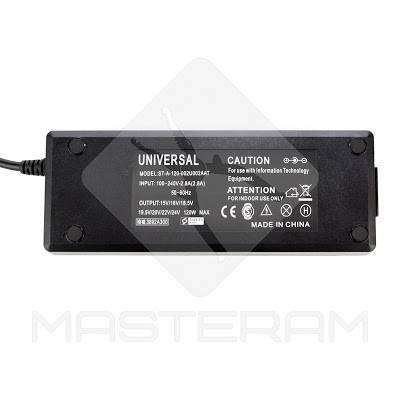

Обратите внимание на то, что в комплекте анализатора батарей Vencon UBA5, к сожалению, нет блока питания. Но благодаря применению в конструкции разъема распространенного типа, вы легко можете подобрать подходящий сетевой адаптер. Например, такой универсальный:

В нем есть переключатель выходного напряжения от 15 до 24 В. Соединительные щупы для подключения батарей оснащены зажимами типа «крокодил». Спайка провода с коннектором надежная. Анализатор батарей Vencon UBA5 представляет собой блок, который подключается к компьютеру и полностью управляется с него. Соединение осуществляется посредством кабеля с последовательным портом RS232. Такое соединение более надежное, чем подключение к разъему USB, и позволяет подключать последовательно до 30 аналогичных приборов. Это дает возможность использовать группы анализаторов батарей Vencon UBA5 для одновременного тестирования или зарядки нескольких аккумуляторов. Отчеты, полученные в результате работы UBA5, можно сохранить в памяти компьютера. Максимальный ток на выходе каждого канала – 2 А. При параллельном соединении двух каналов он увеличивается вдвое. Корпус тестера UBA5 металлический. Конструкция надежная, прочная. Электронная схема собрана на одной плате.

Программное обеспечение анализатора батарей Vencon UBA5

Главное меню программы UBA Console выглядит следующим образом: Главное меню программы UBA Console Первая кнопка – инициализация прибора. После установки связи становятся активными кнопки режимов тестирования батарей. Режим мультитестера вызывается с помощью кнопки «multitester». В меню мультитестера можно проверить напряжение батареи, готовность функции нагрузки и зарядного устройства, провести быстрый тест батареи. Напряжение тестируемого аккумулятора отображается в верхней части диалогового окна. Задав небольшое значение тока нагрузки или зарядки (100-200 мА), можно проверить, функционируют ли эти режимы. Режим мультитестера Во вкладке «быстрый тест» задаются калибровочные токи и интервал между тестами. Режим быстрого тестирования батареи На дисплее отображаются текущие результаты тестирования. Режим быстрого тестирования батареи В файле с названием, которое указано в поле «имя файла», сохраняются результаты теста: внутреннее сопротивление батареи, а также напряжение и ток нагрузки и зарядки. Файл с результатами быстрого теста батареи Режим анализатора батарей активируется кнопкой «start a battery analysis». В меню устанавливается количество элементов батареи и номинальная емкость. Окно параметров теста батарей Из папки выбирается готовый профиль. В его названии указаны тип батареи и тип теста. Профили тестирования В следующей строке указывается название файла в который будут сохранятся результаты и место его расположения. В комментариях можно записать данные об аккумуляторе или другие заметки. Тестирование батареи состоит из двух этапов: разрядки и зарядки батареи. Между ними программа делает перерыв на несколько минут. Для начала тестирования надо нажать кнопку «Старт». Появляется диалоговое окно с информацией о процессе тестирования. Через несколько минут в информационном поле появятся данные процесса разрядки (ток нагрузки, выделяемая мощность, потерянная емкость). Программа определяет пороговое напряжение, до которого должна разрядится батарея. Диалоговое окно режима тестирования На панели управления есть несколько кнопок, с помощью которых можно управлять процессом теста: остановить тест, перейти к следующему этапу и начать заново. Кнопка с изображением диаграммы открывает окно графического представления процесса тестирования. После разряда батареи до определенного уровня начинается процесс зарядки, параметры которого также отображаются в диалоговом окне. Результат тестирования батареи

Интерпретация результатов теста

Для оценки эффективности работы анализатора батарей Vencon UBA5 мы протестировали несколько аккумуляторов. Для примера посмотрим на результаты теста литий-ионной батареи номинальной емкостью 1300 мАч. В результате разрядки аккумулятора нагрузкой 1,3 А его емкость снизилась до 602,2 мАч. После уменьшения напряжения батареи до 2,75 В разрядка закончилась, началась зарядка током 910 мА которая заняла 1 час 30 минут. Батарея зарядилась до 1289 мАч. Величина емкости, при которой аккумулятор находится в хорошем состоянии, составляет более 90% от номинальной. При емкости менее 70% батарею следует заменить. Протестированная батарея утратила всего около 1% емкости, поэтому её состояние считается очень хорошим.

Программирование профилей тестирования анализатора батарей Vencon UBA5

Уникальной возможностью анализатора батарей Vencon UBA5 является создание любого рода профилей для тестирования и восстановления батарей. Набор отдельно программируемых элементов позволяет легко управлять процессом работы. Кнопка «BAR Designer» вызывает окно редактора. Меню создания профиля тестирования батареи Клик правой кнопкой мыши на свободном поле окна открывает меню функций. Для батарей каждого типа можно сформировать набор необходимых действий. Меню создания профиля тестирования NiCd/NiMH батарей Меню создания профиля тестирования Li-ion батарей В каждом элементе устанавливаются параметры режима работы: ток зарядки, время зарядки, параметры условия остановки зарядки и другие. Установка параметров режима зарядки батареи Установка параметров режима разрядки батареи В создаваемой программе можно использовать блоки повтора операций и перехода к определенному этапу. Таким образом батарею можно «разогнать» несколькими циклами зарядки/разрядки или восстановить номинальную емкость. Каждый профиль из списка стандартных можно редактировать и сохранять под новым именем.

Итоги обзора анализатора батарей Vencon UBA5

Тестер батарей Vencon UBA5 предназначен для выполнения широкого спектра операций с аккумуляторными батареями всех типов. Функция программирования режимов тестирования дает возможность пользователю самому устанавливать необходимые параметры работы прибора. Исходя из максимального выходного напряжения, к анализатору UBA5 можно подключить одновременно несколько аккумуляторных батарей. Программа данного прибора определяет конец зарядки аккумулятор по напряжению, току и температуре батареи. Эти значения можно устанавливать как в абсолютных, так и в относительных единицах. Величина выходного напряжения от 0 до 24 В позволяет тестировать батареи ноутбуков, портативных измерительных приборов и других устройств. В анализаторе батарей Vencon UBA5 параллельно могут работать два канала. Кроме этого в цепь можно подключить нескольких приборов, соединив их посредством кабеля с последовательным портом RS232, и управлять ими с одного компьютера. Каждый анализатор UBA проходит калибровку на заводе. На диске с программным обеспечением есть калибровочный файл, в который можно самостоятельно внести корректировки выходного напряжения и тока, измерив их значение с помощью прецизионного тестера, например UNI-T UT804.Купить анализатор батарей Vencon UBA5 можно в магазине инструментов Masteram.Используемые источники:
