Трапецеидальные винты и гайки

Главная / Приводная механика / Трапецеидальный винт

Ходовые винты используются в станках большинства конструкций: сверлильных, токарно-винторезных, фрезерных, расточных, круглошлифовальных и других. В паре с гайкой они обеспечивают точные установочные, рабочие и холостые перемещения рабочих органов. На станке деталь закреплена на станине через подшипниковые опоры и приводится во вращение электрическим двигателем. Накрученная на него гайка сопряжена с суппортом или кареткой.

	Винты
Ходовые винты с трапецеидальной резьбой, предназначенные для использования в приводе винт-гайка.

	Гайки бронзовые
Бронзовые гайки с фланцем ходового винта с трапецеидальной резьбой, предназначенные для использования в приводе винт-гайка.

Наше предложение

Компания Zaxis реализует ходовые винты и гайки с трапецеидальной резьбой. В каталоге представлены детали наиболее востребованных типоразмеров. Ходовые винты поставляются в виде хлыстов длиной 1 метр. По запросу клиента сотрудники Zaxis выполнят торцевание в размер и проточат шейку требуемого диаметра под муфтовое соединение. На готовых деталях есть фаски, скругления, галтели, отсутствует заусенец. В заявке просим указывать шероховатости поверхностей и поля допусков для диаметральных и линейных размеров.

Трапецеидальные винты

Трапецеидальный профиль на винтах применяется чаще других из-за оптимального сочетания самоторможения и ходовых качеств. Обычная резьба неспособна передавать настолько же высокие усилия, как упорная, однако ее прочностных свойств достаточно для совершения рабочих перемещения. Мы реализуем ходовые винты из конструкционной углеродистой и нержавеющей стали. Изделия отличаются устойчивостью к износу и высоким ресурсом. Заготовкой для ходовых винтов служит калиброванный пруток с термообработкой. Профиль резьбы формируется накаткой, и ее рабочие поверхности имеют высокую чистоту. В каталоге представлены ходовые винты диаметром 8, 10, 12, 16, 20 и 28 мм с шагом 2, 3, 4, 5. На сайте вы найдете цены и технические описания для деталей всех типоразмеров.

Гайки

Компания Zaxis реализует гайки, совместимые со всеми видами ходовых трапецеидальных винтов. В каталоге представлены детали из следующих материалов:

• стали. Наиболее бюджетное решение для неответственных узлов;
• бронзы. В сочетании со стальными ходовыми винтами образуют пары с коэффициентом трения 0,07–0,1;
• капролона. Материал в 6 раз легче бронзы и в 2 раза увеличивает рабочий ресурс ходового винта. При смазывании водой коэффициент трения в паре составляет 0,005–0,02. Гайки выполнены с гарантированным натягом, что обеспечивает высокую точность позиционирования.

Детали изготавливаются с цилиндрической наружной поверхностью и с фланцем. Заказать ходовые винты можно на сайте компании Zaxis или по телефону.

Перейти к навигацииПерейти к поиску

Описание

В 3D принтерах используются три вида винтов по убыванию популярности и повышению скорости:

• Строительные шпильки
• Трапецеидальные винты
• ШВП — шарико-винтовые пары (передачи)

Диаметры находятся в диапазоне от 5 мм до 12 мм. Золотая середина 8 мм.

Винты бывают однозаходные, когда нарезана только одна спираль и многозаходные. Многозаходные более скоростные винты, однозаходные — дают более точные перемещения. В подавляющем большинстве случаев винты ставят только на ось Z. Винты считаются виновниками самого распространённого дефекта печати — воблинга.

Коэффициенты трения скольжения различных материалов по стали

Строительные шпильки

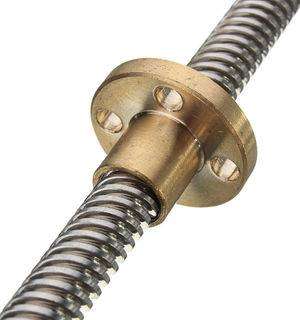

Латунные гайки для шпилек

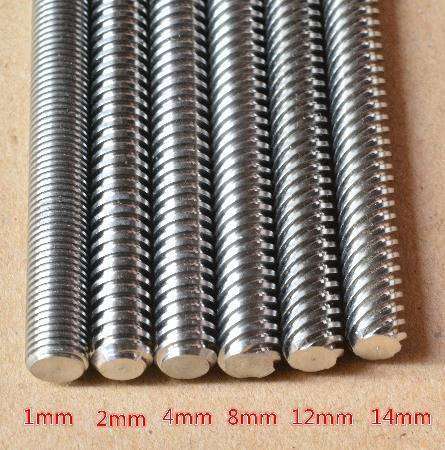

Трапецеидальные винты

• Lead от 1mm до 2mm (однозаходные) — для двухвинтовых принтеров (MendelPrusa)
• Lead от 4mm до 8mm (2 — 4 заходные) — для одновинтовых (UltimakerSPrinter)

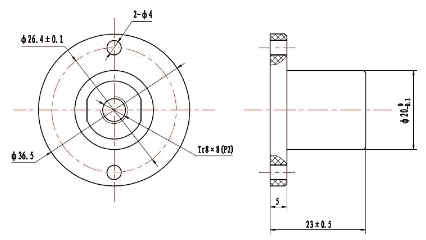

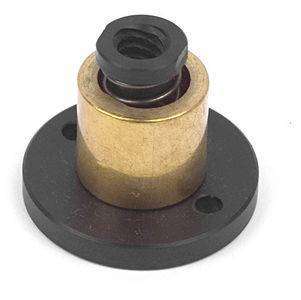

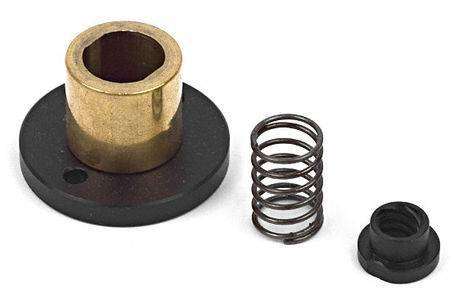

Безлюфтовые гайки (Anti-Backlash Nut)

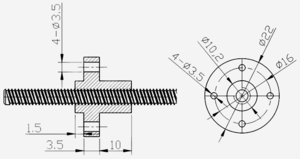

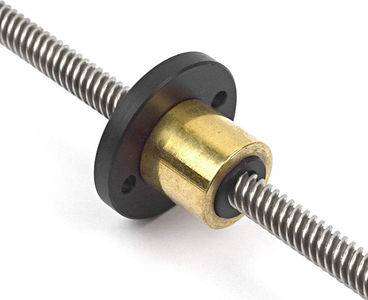

Размеры гайки T8

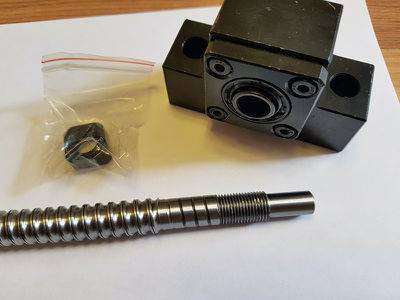

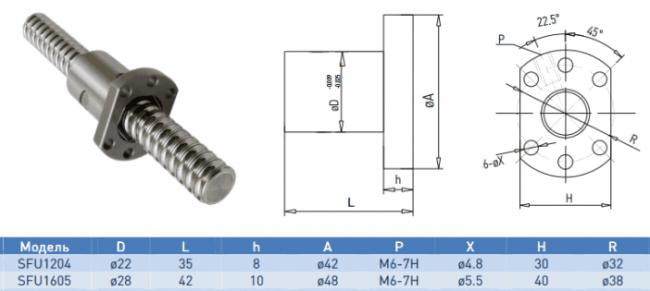

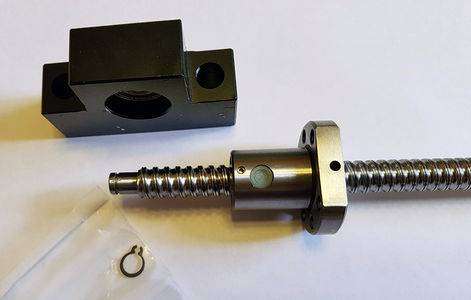

ШВП — шарико-винтовые пары (передачи)

• В разрезе

• •
  •

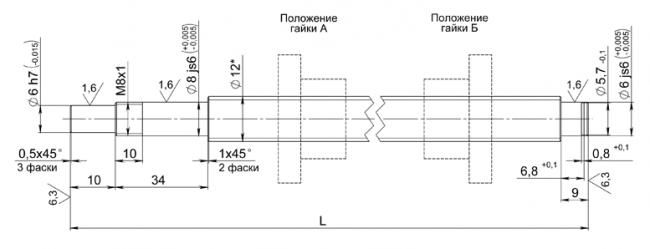

Запрос на разделку концов

"Hello! I need end machining for sfu1204 for ek10 and ef10"

Источники информации

• Трапецеидальные винты и гайки Contigroup®

• Шарико-винтовые передачи DANAHER®

  Компания Danaher изготавливает как катаные так и шлифованные шарико-винтовые передачи (ШВП). Шлифованные ШВП применяются в требующих особой точности исполнительных механизмах, например, в станкостроении, измерительной технике и в медицинском оборудовании.

• Трапецеидальные винты Eichenbergen Gewinde®

  Высокоскоростные трапецеидальные винты Speedy обеспечивают большой шаг при малых скоростях вращения. В качестве материала гайки — износостойкий термопластик (POM), а при больших нагрузках бронзовые гайки с предварительным натягом без зазора или стандартный вариант с осевым зазором. Стандартный вариант — левая и правая резьба.

• ШВП и трапецеидальные винты и гайки Misumi®

  Поставки продукции по каталогам Misumi®. Все доступные в каталогах модели по лучшей цене.

• Шарико-винтовые передачи Eichenbergen Gewinde®

  Шарико-винтовые передачи (ШВП) Carry комплектуются гайками различной конструкции. Новейшим достижением является отсутствие в гайке механизма возврата шариков, рециркуляция шариков происходит в резьбе винта. Это позволяет использовать гайки меньшего наружного диаметра среди имеющихся на рынке. Винты/гайки изготовлены из закаленной стали, есть возможность изготовления из нержавеющей стали или с левой резьбой.

• Трапецеидальные винты DANAHER®

  Недорогая альтернатива пневматике,гидравлике и ШВП. Менее чувствительны к загрязнению. Применение трапецеидальных винтов уменьшает вибрацию и шум, по сравнению с ШВП. Типичные объекты применения: приводы дверей, ворот и окон, оборудование медицинской и текстильной промышленностей и прочее.

• Шарико-винтовые передачи HIWIN®

  ШВП – механизм, состоящий из высокоточного винта и гаек различной конструкции, обеспечивающий преобразование вращательного движения винта в поступательное движение гайки. Характеризуется бесшумностью и плавностью работы, а также точностью позиционирования и надежностью.

—>

Заявка и консультация

Отправьте заявку прямо с нашего сайта и менеджеры сообщат Вам:

• Стоимость и сроки поставки
• Наличие техники на складе
• Технические характеристики —>

Либо помогут подобрать подходящую модель продукции
