На днях попросили меня знакомые выбрать ноутбук. Как всегда денег в обрез, а хочется машинку получше. Окинув взглядом имеющиеся в магазинах варианты решил посмотреть подробности в интернете. Посмотрел, однако удовлетворения не получил. Если с AMD все ясно, у них всего один набор микросхем (M780G), то с Intel все гораздо сложнее — фирма Intel представлена в магазинах в виде пяти чипсетов:PM45, GM45, GM47, GS45 и GL40. Чем они отличаются — вопрос непростой, поиски в интернете прямого ответа не дали, пришлось собирать информацию по крупицам. Дабы помочь людям определиться с выбором чипсета, решил систематизировать найденную информацию в одной статье.

PM45 — Так сказать «базовый чипсет». Все остальные чипсеты (как я понял) созданы на его базе. Основное его отличие от остальных — Intel PM45 не имеет встроенной графики, следовательно он стоит дешевле, а значит, снижает конечную стоимость ноутбука. Это единственный мобильный чипсет Intel не имеющий встроенной графики, следовательно, в ноутбуке будет установлена дискретная видеокарта другого производителя.

GM45 —  Полный аналог PM45, но имеет встроенную графическую систему Intel Graphics Media Accelerator 4500MHD. Этот графический адаптер имеет увеличенное вдвое (по сравнению с предыдущими версиями Intel Graphics Media Accelerator X3100) число шейдерных процессоров (теперь их 10), возросшую до 533 МГц частоту ядра GPU и уменьшенное на 1,5 Вт типичное тепловыделение. Intel заявляет, что 4500MHD в несколько раз круче предыдущих поколений, но что-то не особо верится. В крутые игрушки на такой графике не поиграешь все равно, но у GM45 есть еще одна замечательная фишка: в систему можно поставить вторую видеокарту стороннего производителя! При установке в ноутбук сразу двух графических адаптеров, родного интегрированного и более мощного дискретного, переключение видеокарт будет программным, без перезагрузки ноутбука – система в зависимости от нагрузки на видеосистему сама включит либо интегрированную, либо дискретную видеокарту.

GS45 и GL40 — Это «чипсеты для нищих». Представляют собой более медленные и менее функциональные варианты GM45 (так что их рабочие частоты значительно занижены). Графическая система интегрированная, та же что и в GM45 (Intel Graphics Media Accelerator 4500MHD).

GM47 —  Это наоборот, «продвинутая» версия GM45. Этот чипсет более быстр (читай «разогнан»). Он включает в себя то же графическое ядро GMA X4500HD, как в чипсете GM45, но с большей тактовой частотой – 640 МГц. Соответственно, стоит этот чипсет дороже.

Что выбрать?

Зависит от того, что вам нужно.

Для печатной машинки, просмотра фильмов и игры в зуму подойдут GS45 и GL40. Это бюджетные решения. Стоят дешево, графика интегрированная, внешнего графического акселератора нет. Соответственно, ноутбук получится дешевым, для работы — самое то.

Если выбирать чипсет PM45 — то нужно обращать внимание на видеоадаптер, который производитель установил в ноутбук. Он может быть как простеньким, типа того же интегрированного — тогда это будет дешевый ноутбук, опять же для бюджетных целей — в Ворде пописать, киношку посмотреть. Если Видеокарта стоит мощная — то и серьезные игрушки пойдут. И стоить это дело будет дороже. В общем, тут нужно смотреть внимательно на остальные компоненты.

GM45 и GM47 — могут существовать как сам по себе, так и в сочетании с внешней видеокартой. Как сами по себе — опять получаем бюджетный вариант, только чуть шустрее и дороже чем GS45 и GL40. А вот если стоит дополнительно дискретный графический акселератор — то тут уже совсем другое дело. К бюджетным функциям добавится еще и возможность нормально поиграть. Цена, кстати, тоже станет больше.

Итак: если нет денег и не надо игрушки,  то смотрите в сторону GS45 и GL40

Если есть деньги — то  GM45, а лучше GM47. И обязательно с внешним графическим акселератором.

Желаю удачи в выборе спутника жизни 🙂

PS: Данная статья собрана из разрозненных источников и вовсе не претендует на достоверность. Если я где-то ошибаюсь — поправьте меня, так будет лучше для всех.

• %D0%9D%D0%B0%20%D0%B4%D0%BD%D1%8F%D1%85%20%D0%BF%D0%BE%D0%BF%D1%80%D0%BE%D1%81%D0%B8%D0%BB%D0%B8%20%D0%BC%D0%B5%D0%BD%D1%8F%20%D0%B7%D0%BD%D0%B0%D0%BA%D0%BE%D0%BC%D1%8B%D0%B5%20%D0%B2%D1%8B%D0%B1%D1%80%D0%B0%D1%82%D1%8C%20%D0%BD%D0%BE%D1%83%D1%82%D0%B1%D1%83%D0%BA.%20%D0%9A%D0%B0%D0%BA%20%D0%B2%D1%81%D0%B5%D0%B3%D0%B4%D0%B0%20%D0%B4%D0%B5%D0%BD%D0%B5%D0%B3%20%D0%B2%20%D0%BE%D0%B1%D1%80%D0%B5%D0%B7%2C%20%D0%B0%20%D1%85%D0%BE%D1%87%D0%B5%D1%82%D1%81%D1%8F%20%D0%BC%D0%B0%D1%88%D0%B8%D0%BD%D0%BA%D1%83%20%D0%BF%D0%BE%D0%BB%D1%83%D1%87%D1%88%D0%B5.%20%D0%9E%D0%BA%D0%B8%D0%BD%D1%83%D0%B2%20%D0%B2%D0%B7%D0%B3%D0%BB%D1%8F%D0%B4%D0%BE%D0%BC%20%D0%B8%D0%BC%D0%B5%D1%8E%D1%89%D0%B8%D0%B5%D1%81%D1%8F%20%D0%B2%20%D0%BC%D0%B0%D0%B3%D0%B0%D0%B7%D0%B8%D0+%D0%A5%D0%B0%D1%80%D0%B4+%2F+%D0%A1%D0%BE%D1%84%D1%82&subject=%D0%A1%D1%80%D0%B0%D0%B2%D0%BD%D0%B5%D0%BD%D0%B8%D0%B5%20%D1%87%D0%B8%D0%BF%D1%81%D0%B5%D1%82%D0%BE%D0%B2%20Intel%20PM45%2C%20GM45%2C%20GM47%2C%20GS45%2C%20GL40%20%28%D0%B4%D0%BB%D1%8F%20%D0%BC%D0%BE%D0%B1%D0%B8%D0%BB%D1%8C%D0%BD%D1%8B%D1%85%20%D0%BF%D0%BB%D0%B0%D1%82%D1%84%D0%BE%D1%80%D0%BC%29+<+%D0%A5%D0%B0%D1%80%D0%B4+%2F+%D0%A1%D0%BE%D1%84%D1%82″ title=»LiveJournal»>

РЕСЕРЧ

Итак, было решено погуглить на тему «что можно улучшить в моей машинке». Был найден очень клевый форум, где тусовались владельцы AW серии. Некоторые из них… апгрейдили память до 8Гб…

«Видимо это чуваки с топовыми моделями», подумал я. Потом я встретил крайне расплывчатое утверждение, что все AW поддерживают 8Гб памяти двумя планками по 4Гб. Следующая мысль была: «Какого черта? Только топовые модели шли с 8Гб! Но, с другой стороны, материнские платы у всех моделей в одном поколении наверняка одинаковые…».

Выяснилось, что первое и второе поколение построено на чипсете Intel(R) PM45. Из спецификации Intel на этот чипсет следовало, что поддерживаются два канала по 4Гб DDR3-1066/DDR3-800/DDR2-800/DDR2-667 на каждый.

Но ведь на сайте Sony (как на буржуйских, так и на русском) четко написано: максимальная поддерживаемая память – 4Гб с припиской:

При объеме 4ГБ, часть системной памяти, превышающая 3ГБ, может быть недоступна в 32-битной операционной системе.

Вот доказательства:

• /ссылка/
• /ссылка/

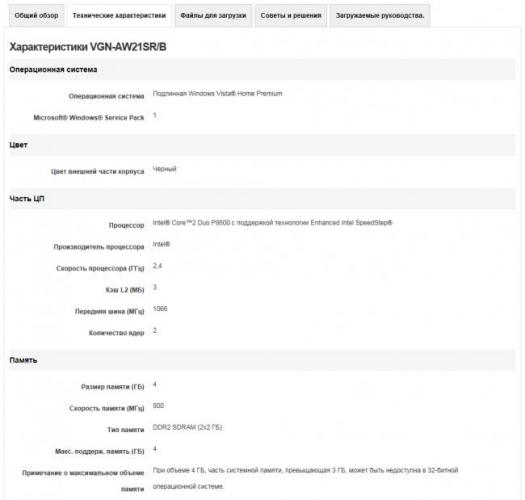

Описание модели Sony VAIO VGN-AW21SR/B на русском Sony

На американский рынок серия AW шла под совершенно другими идентификаторами, но у них тоже каша, пример:

• /ссылка/
• /ссылка/

С припиской все ясно, об этом и так все знают, не ясно только с максимальным объемом памяти. Уж не аппаратное ли это ограничение? ОК, пишем в русский Sony, типа:

Вот у вас тут написано, что максимум 4Гб, а чипсет поддерживает 8Гб. В чем тайна?

Приходит ответ:

Спасибо, спасибо, спасибо! Дело в том, что ноутбук поставляется с 32-битной ОС, поэтому максимум поддерживаемой памяти 4Гб. Но, наверное, 8Гб тоже можно поставить, но мы не уверены. Спасибо! Спасибо! Спасибо!

Медленно сползаем под стол и хватаем ртом воздух. Итак, отдышались, теперь можно и перевести.

Одноразовая жизнь и эффективные менеджеры. У нас изначально 32-битная лицензионная ОС (ведь крайне маловероятно, что кто-то будет ее легально апгрейдить на 64-битную). Поддерживает она 3Гб, поэтому больше 4 Гб ставить бесмыссленно. Да, в спеке, по хорошему, нужно написать, что максимальный объем памяти – 8Гб. Но если так сделать, то кто-же будет покупать топовые модели? Поэтому, пишем, что поддерживается до 4Гб и кому нужно больше – продаем топы.

Эффективно? Без сомнений! Правдиво? На грани!

Вывод первый: VGN-AW21SR/B поддерживает 8Гб. Чипсет по спеке от Intel поддерживает DDR3, но в ноуте стоят планки SODIMM DDR2, следовательно разъемы под DDR2. DDR3 поставить не судьба. Поэтому нам нужны две планки по 4Гб SODIMM DDR2-800…

ПАМЯТЬ

С такой памятью обнаружились следующие проблемы: во-первых, она чертовски дорогая. Во-вторых, на тот момент ни в Юлмарте, ни в Ситилинке планок по 4Гб или набора 2×4Гб не было (SODIMM DDR2-800). В других магазинах предлагалось нечто либо под заказ, либо по крайне невкусным ценам…

Пришлось посмотреть, что предлагает заграница. Был найден сайт Crucial, в котором есть отличный подбор памяти по модели компьютера и… о чудо! Ребята из Crucial утверждают, что VGN-AW21S/B поддерживает до 8Гб памяти и у них есть подходящий кит — /ссылка/.

Crucial знает реальное положение дел, а вот производитель — не очень

В Россию, естественно, они ничего не поставляют, но по Европе – без проблем. ОК, считаем, что с памятью вопрос закрыт. Следующая мысль – проц и дисковая подсистема.

ЦПУ

С процом все просто: наиболее производительный процессор у второго поколения AW – Intel Core 2Duo T9800, у третьего – Intel Core 2Duo T9900. Вероятно, что можно поставить во второе поколение T9900. Но, при любом раскладе придется снимать систему охлаждения, а чтобы до нее добраться, необходима почти что полная разборка ноута. Плюс не факт, что у топовых моделей нет каких-то модификаций в системе охлаждения. Плюс цена и сложности с покупкой (CPU снят с производства).

А еще – открытый вопрос с BIOS. Вопрос-то открытый, а BIOS у Sony — закрытый, поднастроить там что-либо невозможно… В итоге решено – с апгрейдом процессора не заморачиваться (может потом), а вложиться в диски.

НЖМД

И вот тут-то и наступил великий облом! Я наивно полагал, что раз линейка поддерживает два диска, то достаточно будет просто заменить оригинальный на SSD (под систему), добавить второй HDD большого объема для данных и собственно говоря, все.

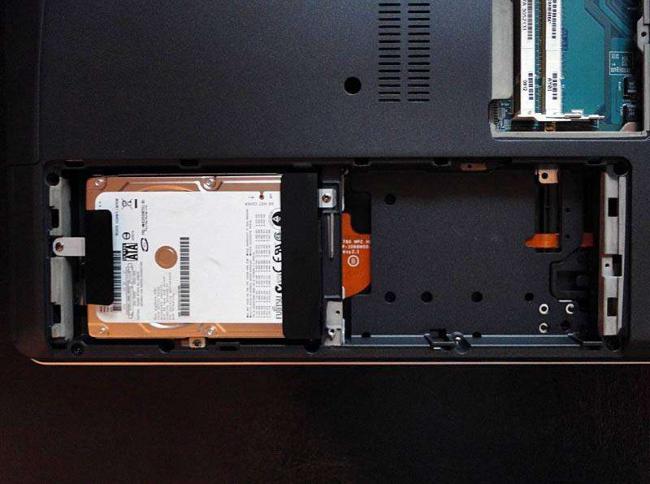

Однако открыв крышку отсека HDD, я обнаружил, что вторая корзина отсутствует, а также отсутствует SATA кабель! Просто пустое гнездо. Если бы это было бы не так, моя история на этом закончилась. Однако, это еще даже не ее половина…

Визуальное представление великого облома

Одноразовые вещи и эффективные менеджеры! Понятное дело, что VGN-AW21SR/B – однодисковая модель. Но сколько стоит штамповка корзины для диска? Сколько стоит напечатать FPC-кабель? Сколько стоит все это смонтировать и подключить? Уверен, что на производстве – не больше десятки баксов. Возникает вопрос – ребята, а какой смысл идти на такую оптимизацию? Но у эффективного менеджера всегда есть ответ: клиент, который захочет потом проапгрейдиться, будет платить за сборку/разборку ноута, за комплектующие по двойным/тройным ценам сервисному центру и за работу. Плюс оптимизация расходов. Очень эффективно! Свинство? Однозначно!

Дальнейшие ползания по форуму выявили следующее: если достать корзину, кабель и винты, то все должно получиться. Во всяком случае, у некоторых — получилось. Правда, в этом случае без разборки устройства не обойтись. Плюс есть риск, что соответствующий коннектор на материнской плате тоже не распаян. Это же эффективно!

Для того, чтобы понять что покупать и как это смонтировать, нужна сервисная документация. Обычно называется она «Service Manual» или «Service Disassembly». Документация, естественно, закрытая как и BIOS и поставляется только в сервисные центры. Однако мир не без добрых людей. Удалось найти «Service Manual» для первого поколения Sony VAIO AW.

Дальше начинаются сплошные риски. Если второе поколение сильно отличается от первого по конструктиву, то тут нас скорее всего ждет полный провал. Но обычно оно имеет лишь незначительные улучшения (багфикс, мелкие фичи), поэтому рискнем.

СПЕКА

Из сервисной документации становится понятно, как разобрать/собрать мой девайс, а также обнаруживаются детальные схемы для монтажа HDD и списки всех комплектующих с идентификационными номерами (включая крепеж!). Итак, нам нужно:

906 — это металлическая корзина, в которую крепится диск, ну а сама корзина прикручивается тремя винтами B3 к корпусу. 908 — это FPC SATA-кабель, который одним концом втыкается в материнскую плату, на втором болтается небольшая печатная плата с SATA-разъемом, совмещенный с питанием. Плата крепится к специальному кронштейну двумя винтами B3. Кронштейн уже установлен в корпусе, к нему уже прикручена похожая плата от SATA-кабеля первого диска. Итого получается пять винтов B3. Винтами B8 диск крепится к корзине. Вот и все детальки.

СЕРЧ

Поиск в рунете, естественно, ничего не дал. Купить/заказать просто так не получится. Нужно снова обращаться в Sony. Пишу:

День добрый! Хочу проапгрейдить свой AW 21SR/B, поставить второй диск. Насколько понимаю, мне нужны вот такие комплектующие (перечисляю идентификаторы). Подскажите, где можно это купить или заказать. Спасибо!

Получаю ответ:

Спасибо! Спасибо! Спасибо! Мы бы Вам не советовали этим заниматься. Купите внешний диск, откиньтесь на спинку кресла и расслабьтесь! Но если очень хотите – обращайтесь в наши сервисные центры VAIO. Спасибо! Спасибо! Спасибо!

Ну что, ответ вполне достойный, но напоминает бородатый адекдот про ответ программиста: абсолютно верный и абсолютно бесполезный. Но решение уже принято и отступать – некуда. Берем с пяток официальных и неофициальных сервисных центров VAIO и пишем им аналогичные письма, только еще намекаем, что согласны на их установку за дополнительную оплату.

Что было дальше – догадаться не сложно. Через 3 дня стало понятно, что ответа никакого не будет. Его не было ни через 5 дней, ни через 10, да и вообще – не было никогда. Не могу сказать, что я сильно удивился, поведение – ожидаемо, просто была попытка решить проблему локально. Я уверен, что письма дошли, вероятно их даже прочитали.

Эффективнее менять задорого кнопки питания и залитые кофе клавиатуры, чем апгрейдить непонятно что непонятно чем… А самое главное – крайне эффективно сделать вид, что никакого письма не было. Написали бы хоть что «нам это неинтересно», «это нереально» или «давайдосвидания»…

ОК, заграница нам поможет! Смотрим, что есть на eBay. Невезуха. Когда-то что-то было, сейчас пусто. Ищем дальше. Находим пару непонятных азиатских сайтов. Вроде нужные комплектующие есть. Но отзывы крайне неприятные: деньги берем, деньги не возвращаем, товар не присылаем. Печалька…

Неожиданно находим просто прекрасный сайт Sony ServicesPLUS for Professionals, где все есть и по крайне вкусным ценам, правда в Штатах. Убеждаешься еще раз, что это великая страна (в плане электроники). ОК, пишем:

Хелло Вам из снежной России! Мне нужны кое-какие детальки и у меня есть американские доллары! Прикиньте, у меня даже VISA есть! Можете прислать их мне?

Через три дня приходит ответ от некой Энн:

Чувак, этот сайт только для американцев. Обращайся в русское Sony. Бай!

Знаешь, Энн, странный чувак со странными желаниями из далекой странной страны туда уже как-бы обращался… Ну что… Можно попробовать напрячь кого-нибудь из Штатов. Но как-то это далеко… Поэтому оставляем как запасной вариант.

Ищем в Европе. Находим еще один отличный сайт: http://www.eetnordic.com. На нем тоже все есть, просто спасители! И корзина и кабель. Но вот только корзина сейчас отсутствует и поставляется через 4 дня.

Что означает надпись, что товар временно отсутствует и поставляется в течении недели? В российских магазинах – 99% что такого товара больше никогда не будет. Ибо вышел весь.

Решаем заказать все через Швецию. Заказываем сразу память, корзину и кабель. Проходит 4 дня и… все детальки приходят к продавцу. Еще через несколько дней – все приходит к покупателю. Еще через пару месяцев с ближайшей оказией заветная упаковка добирается из Швеции в Россию. Офигеть…

Долгожданный кит с памятью

Кабель M780 SATA HDD 2 FPC

Корзина M780 HDD BRACKET SUB ASSY

Из всего списка я не заказал крепеж. На спасительном сайте его не было, а заказывать из Штатов с десяток винтов как-то глупо. Ради спортивного интереса поискал на eBay, там есть пакетики с Б/У винтами (типа полный набор винтов, скрученный с мертвого тела), но цены иногда достигают $40…

ПОСЛЕДНИЙ СТЕП

Собственно говоря, мне нужны были 4 винта B8 (M3*L3) и 5 винтов B3 (M2*L3). Как я уже писал выше, винты B8 используются для крепления дисков к корзине, а винты B3 – корзины к корпусу. И хотя винты у Sony оригинальной формы, с B8 все просто, крепления стандартные, а значит можно использовать стандартные винты, которые есть практически у любого компьютерщика.

А вот с B3 все оказалось непросто, точнее – долго. Винты такие существуют в природе, естественно, но у меня таких не оказалось. В магазинах типа «Максидом», «Метизы» типоразмер заканчивается либо на М3, либо вообще на М4. Попытка что-то подобрать среди аксессуаров для моделей вертолетов тоже провалилась – там своя специфика.

В конце-концов, нашел фирму Крепеж. В одном из ее магазинов купил десяток M2*L6 и десяток M3*L4 (короче не было). Самое главное – у них можно купить винты даже поштучно, а не упаковкой по стопяццот.

Итак, у нас теперь есть все. Диски будем покупать только после успешного подключения…
