Как осуществляется настройка Андроид магнитолы: основные рекомендации

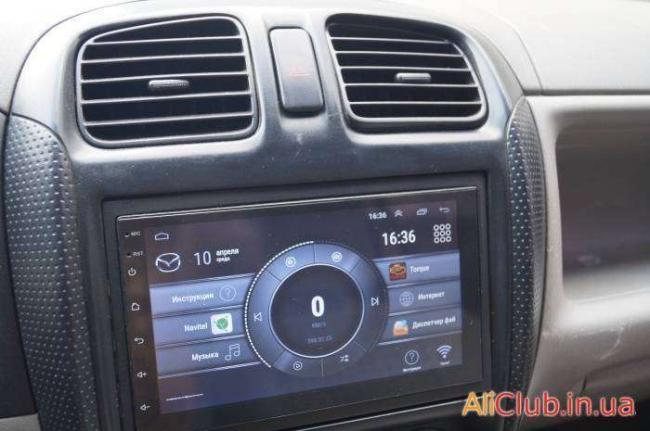

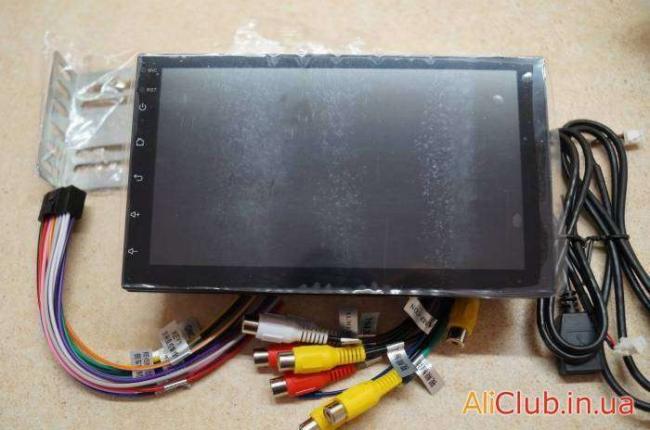

Купить на Алиекспресс — Android 2DIN ГУ магнитола ML-CK1018 Цена от 45$ за головное устройство на Андроид + отдельно камера заднего виде (rear view) и кабеля (подключение, усилитель и USB разъемы) Для покупателей из РФ, есть вариант с доставкой из России за 49$ К счастью для владельцев относительно старых автомобилей, где родная автомагнитола скорее всего еще была кассетной, китайцы продают отличное головное устройство с большим 7″ экраном под управлением Android, и всего за 49$ можно сделать серьезный апгрейд авто: Кроме довольно качественно воспроизведения звука, устройство умеет также все, что и любой Android-планшет: можно установить любой GPS навигатор, камеру заднего вида, OBD2 сканер, USB регистратор с ADAS и вообще любые программы и игры. Начинки устройства вполне хватает для автомобиля, но есть варианты и более мощные — с 2Gb оперативной памяти, с GSM модулем и так далее. Также нужно отметить, что в магазинах стран СНГ такие устройства стоят обычно в 2 раза дороже, поэтому есть смысл купить на Али. Магнитола называется ML-CK1018, но далеко не все продавцы пишут эту модель в описании лота на али — в основном все просто указывают 2DIN Android магнитола, и 90% из них это и есть ML-CK1018 от разных производителей.Технические характеристики 2DIN ML-CK1018:Процессор: MediaTek MTK 4 ядра по 1,2 ГГц, графика Mali-450MPОперационная система: ОС Android 8.1 (новейшая версия), реальный — 6.0, версия API 23Память: 1G RAM и 16/32G ROMВходы/выходы: встроенный 2*USB вход, можно подключать флэшки, внешние диски или устройства типа ADAS регистратораРазмер дисплея: 7″, встроенный AV-Out (поддержка подключения всех видов к монитору подголовника)Разрешение экрана: 1024*600Экран: емкостный сенсорныйВыходная мощность аудио: 4*60 ВтOBD2: ПоддерживаетсяWiFi: Поддерживается, поддержка онлайн-видео, кино, музыка, радио, Youtube, Yahoo, MSN…GPS: поддержка любый Android приложений — навигаторов (Navitel, OsmAnd, Maps.Me, Google Maps и т.д.)OSD язык меню: английский, русский, немецкий, французский, итальянский, испанский, арабский, иврит, японский, чешский, португальский, румынский, турецкий, корейский и другие 46 языков. Доставка 2DIN Android магнитолы в Украину заняла около двух недель (в Россию и другие страны СНГ будет также примерно 2-3 недели). Пришла магнитола в небольшой коробке, без опознавательных знаков: Внутри коробки само головное устройство CK1018, крепления в двухдиновую шахту, и кабеля для подключения: косичка для подключения к разъему авто (я не заказывал специальный переходник, но можно дополнительно взять переходник ISO или под конкретную машину). Сзади на магнитоле разъемы подключения, антенны FM радио и GPS, два кабеля с USB разъемами, антенна GPS и подключение усилителя — это все было в комплекте. Кстати, разъем на андроид 2ДИН магнитоленазывается Alpine(алпайн), если кому-нибудь вдруг нужно будет купить переходник в магазине автозапчастей. Будьте готовы к тому, что китайцы не положат вообще никакой инструкции — это у них обычное дело. Сама инструкция для 2DIN Android магнитолы представляет собой всего один лист формата А4, но мне пришлось искать ее по знакомым, поэтому фото делал на телефон (можете скачать инструкцию для ML-CK1018, она пригодится при установке): Вот так выглядят разъемы с другой стороны: Не буду рассказывать о процессе установки, это не намного сложнее установки обычной магнитолы, я просто попросил это сделать автоэлектрика на местном СТО — сделали очень хорошо и недорого, единственное что пришлось купить дополнительную рамку для моего автомобиля Mazda Demio на авторынке: Камеру заднего вида установили там же, ее практически незаметно, она небольшая, над рамкой номерного знака: Включается камера при включении задней передачи, срабатывает даже когда Android 2DIN магнитола еще не полностью загрузилась. Можно в этом режиме настроить яркость/контраст и подсветку камеры — для этого в режиме, когда включена камера на магнитоле нужно нажать кнопку включения один раз, появится меню настроек. Можно еще долго рассказывать о разных опциях ML-CK1018, но быстрее будет посмотреть видео (и заодно подписаться на мой канал, там есть еще обзоры камеры и регистратора): В целом, я очень доволен этой Android 2DIN магнитолой ML-CK1018, всего за 49 USD + камера и регистратор, она сильно улучшает мультимедийные возможности автомобиля. Кроме того, стоит отметить очень качественный звук, чего никак не ожидал от китайцев. Напоследок оставлю ссылку на обсуждение этой модели на форуме 4PDA (там можно также и программы и советы по использованию).

Установка бутанимации для китайской 2DIN Android магнитолы

В штатном приложении настроек 2DIN магнитолы есть настройки логотипа, и там же установка бут-анимации. Скидываете подготовленный архив с анимацией на флешку, выбираете её в меню, и ваш zip-архив на ней, отказываетесь от предпросмотра во всплывающем окошке и всё, анимация установлена. При перезагрузке вы её увидите. Анимация копируется в раздел system и остается там навсегда, при сбросе настроек не стирается. Если при выборе анимации архив с ней не видно на носителе, то переименуйте его в bootanimation.zip, другие имена файлов не отображаются в окне файлов.Имейте в виду, что некоторые авторы запаковывают архив с анимацией в еще один архив, поэтому перед тем как закинуть его на ГУ убедитесь в том, что внутри него папки и файлы, а не сам bootanimation.zip! Бутанимацию для большинства моделей авто можно скачать здесь. Второй путь для многих более сложный, но если вдруг нет пункта настроек по изменению логотипа, а рут-доступ есть — то нужно переименовать (при необходимости) и разместить zip-архив с анимацией в: /system/media/bootanimation.zip, не забыв при этом применить настройки безопасности в свойствах файла: 0755 (в буквенном выражении rw-r-r). Можно так же установить атрибуты безопасности через шелл (adb или android terminal emulator): Если работаете в терминале, то не забудьте перед выполнением команды запросить рут-права, введя команду «su», и подтвердив запрос на получение прав. Плюс второго метода в том, что можно установить бут-анимации размером более 10мб. При изготовлении собственных бут-анимаций придерживайтесь следующих рекомендаций: формат кадров для нашего ГУ — 1024х600, расширение кадров — jpg (обязательно jpg, иначе словите бутлуп!), запаковывать в zip-архив обязательно без сжатия.Схема подключения (нажмите для увеличения):

Для полноценной интеграции магнитолы в автомобиль необходимо настроить декодер CAN-BUS шины на работу с конкретной моделью. Рассказываем, как зайти в соответствующие настройки. А так же здесь можно найти пароль от заводских настроек (они же — инженерное меню, скрытые настройки).

Для начала заходим в список установленных приложений путем нажатия круглой кнопки:

Выбираем пункт “Установки в автомобиле”:

Откроется приложение взаимодействия с системами автомобиля:

Если вы наблюдаете такую же картину, значит магнитола не настроена на взаимодействие с автомобилем. В этом приложении отображаются данные CAN-шины. Если в вашем автомобиле предусмотрено подключение к CAN-BUS (в случае Chevrolet Cobalt и Ravon R4 — да), то необходимо произвести соответствующие настройки.

Для этого в заводских настройках необходимо выбрать тип подключения CAN-шины, марку и модель автомобиля.

Возвращаемся на главный экран и жмем в нижнем правом углу по шестеренке:

Откроются настройки магнитолы. Нас интересует вкладка “Заводские настройки”. Тапаем по ней:

Магнитолой будет предложено ввести пароль для доступа к заводским настройкам. Опасаться этого не стоит, никакого сброса не произойдет. Вводим 168 и жмём “Да”:

В списке заводских настроек прокручиваем до интересующего нас пункта “Выбор системы авто”:

Видим четыре столбца (китайцы как всегда жгут: в слове из трех букв четвертого столбца умудрились допустить ошибку 🙂): Марка CAN BUS, Система авто, Выбор системы авто, CUN BUS. В первом выбираем производителя своего CAN-декодера. Если не знаете, то посмотрите на его корпусе стикер. Во втором ищем производителя автомобиля, и в третьем, соответственно, модель.

Выходим на главный экран и убеждаемся, что CAN-декодер заработал. В случае Chevrolet Cobalt и Ravon R4 можно попробовать включить подогрев сидений, появится всплывающее окошко с информацией о климате, уличной температуре и закрытых дверях:

На автомобилях, оборудованных мультирулем достаточно просто попробовать изменить громкость или переключить треки соответствующими кнопками. Магнитола должна будет отреагировать на эти действия.

В итоге можно снова зайти в приложение “Установки в автомобиле” и убедиться, что появились элементы управления конкретно для вашего автомобиля:

Среди них можно выделить уровень топлива в бензобаке (показания с ЭБУ ДУТ, особой точностью похвастаться не могут), температура охлаждающей жидкости ДВС, напряжение в бортовой сети, пристегнутые ремни, состояние концевика багажника, ручника, наличие стеклоомывающей жидкости. В некоторых автомобилях даже считываются числовые параметры, такие как обороты, скорость и пробег.

Такая популярность этой программы объясняется очень просто. Android просто набит всевозможными функциями, опциями, нужными о не очень программами. А также прост в применении и настройке. В нашей статье мы расскажем об одном из устройств, оснащенном операционной системой Андроид 4.4.4, о магнитоле для автомобиля VW. Точнее об основных настройках некоторых опций.

Настройка авто проигрывателя на платформе Андроид 4.4.4

Для тех, кто уже сталкивался с вышеназванной ОС при установке на любом компьютерном девайсе, настройка магнитолы на Андроид 4.4.4, после ее установки в автомобиль, не возникнет. Впрочем, как и у тех, кто столкнется с этим программой впервые. Причиной тому, прилагаемая к оборудованию печатная, текстовая инструкция с подробной информацией и рекомендациями по установке и настройке. Меню настроек на русском языке, понятное даже ребенку. И уж совсем в крайнем случае, множество интернет форумов, посвященных этой теме — по шаговому осуществлению настроек Андроид магнитолы 4.4.4.

Мы же не будем касаться обычных функций, таких как, смена обоев, громкость, дата, время и прочее, свойственных даже обычным телефонам, а разберем отдельные специфические настройки автомобильной магнитолы. Такие как:

• настройки для разработчиков на Андроид-магнитоле.
• настройки подключения автомагнитол к интернету.
• инженерное меню Андроид

Во всех устройствах Андроид, в настройках имеется скрытый пункт — руководство для разработчиков. С его помощью можно настроить скорость анимации, включить функцию показывающую в каком месте было прикосновение к экрану, и многое другое. Нужно сразу отметить, что данный раздел навряд ли будет чем то особенно полезен обычному пользователю. Так как создавался для разработчиков и программистов.

Итак.

1. Заходим в стандартное меню авто проигрывателя.
2. Выбираем пункт настройки, активируем его и опускаемся в самый низ столбца до строки — о магнитоле.
3. После ее включения, также внизу находим пункт — номер сборки.
4. Производим семь нажатий. Не бойтесь ошибиться в количестве прикосновений. После каждого контакта на дисплее выводиться информация об их оставшемся совершить количестве.
5. По окончанию этих действий ОС Анроид сообщит что вы стали счастливым обладателем статуса — разработчик!
6. Теперь в настройках раздела — системы, для вас открыт пункт — разработчик.

Возможности раздела для разработчиков

О том, пользоваться ли предоставленными в этом разделе возможностями или нет, вы решите сами. Мы просто повторим предупреждение, заложенное в программу :

Данные параметры предназначаются только для разработчиков. Не правильное использование может привести к нарушению работы устройства!

Если вы уверены в своих способностях программиста, необходимости вмешательства и не боитесь последствий, добро пожаловать в мир открывшихся возможностей. Теперь вы можете:

1. Заблокировать возможность резервного копирования посторонним человеком, переведя пароль копирования в режим использования.
2. Включить активный режим экрана.
3. Обезопасить карту памяти от вирусов. При включении в работу все программы будут обязаны запрашивать у вас разрешение на доступ к карте.
4. Улучшить совместимость USB с ПК.
5. Указывать точки прикосновения к экрану магнитолы.
6. Показывать последние обновления для монитора и GPU.

Настраивать анимацию

И еще целый ряд настолько специфических функций, одни названия которых понятны только лишь профессиональному программисту. А следовательно, человеку разбирающемуся в компьютерных устройствах и оборудовании на их основе, настолько, что ему наша статья совершенно без надобности.

Как вы могли убедиться, за исключением нескольких, относительно полезных в каждодневном использовании пунктов, в работу отлаженного раздела — для разработчиков, пользователя автомобильной магнитолы Андроид 4.4.4, лучше не вмешиваться.

Как отключить разработчика

Деактивировать функцию разработки, очень просто. Нужно всего лишь провести ранее сделанные операции в обратном порядке. После чего меню вернется в исходное положение и пункт для разработчиков не будет отображаться в стандартной раскладке.

Подключение автомагнитолы VW к интернету

Для авто проигрывателей на ОС Android настройки входа в интернет достаточно унифицированы. Предлагаем вам рекомендации на примере штатной магнитолы для легкового автомобиля Фольксваген. Интернет настройка Андроид-магнитолы VW с прошивкой 4.4.4, производиться следующим образом:

1. Вставьте модем с приобретенной сим-картой любого удобного для вас оператора мобильной связи, в определенный для него разъем USB.
2. Затем, на экране аппарата находим пункт-настройки.
3. Выбираем — беспроводные сети.
4. Мобильная сеть.
5. Раздел-точка доступа APN.
6. Через нажатие — меню, выходим на — новую точку доступа.
7. Наименуем эту точку, по своему желанию и заносим в память параметры сотового оператора.
8. Сохраняем внесенные данные.
9. Активируем APN.
10. Перезагружаем компьютер автомагнитолы.

Установка и настройка интернет соединения на штатном звуковоспроизводящем аппарате автомобиля Фольксваген, завершена.

Таблица с кодами и параметрами операторов мобильной связи вашего региона, можно предварительно найти на сайте, войдя с другого устройства. Или получить такую информацию на момент покупки сим-карты.

Настройка других гаджетов предусмотренных к подключению ШУ автомобиля на базе операционной системы Андроид 4,4,4 производится по обязательно прилагаемым к ним инструкциям производителя.
