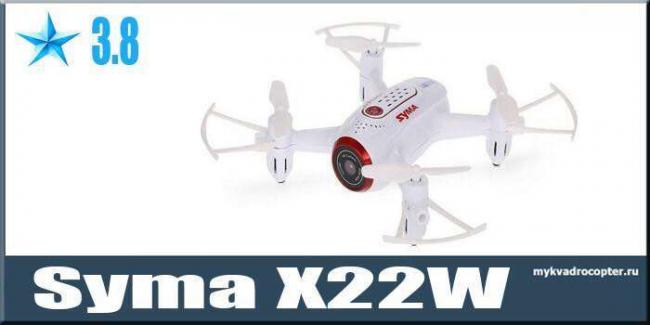

Syma X22W — Мой первый квадрик, который до сих пор летает и не разбился.

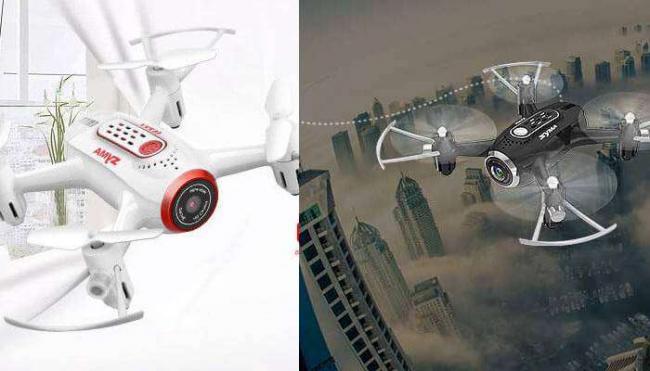

Квадрокоптер Syma X22W создавался для воздушной съемки и полетов в режиме FPV. Авторы позиционируют его как летающую камеру, способную передавать изображение по каналу Wi-Fi. Дрон выпускается под девизом «Весь мир на кончике пальца» и обладает набором функций, максимально облегчающих как процесс управления, так и собственно воздушную съемку.

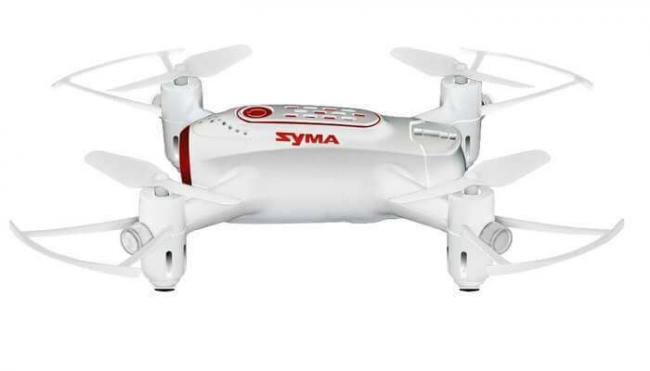

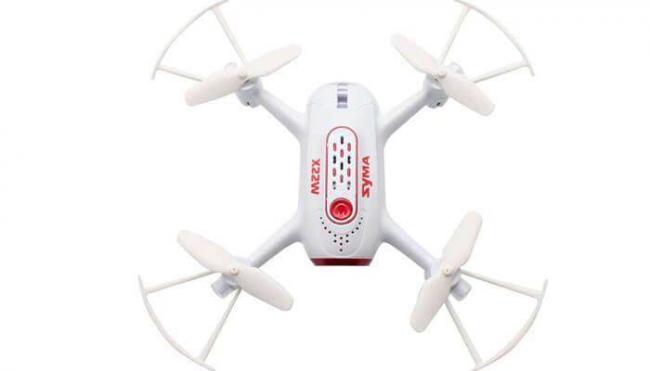

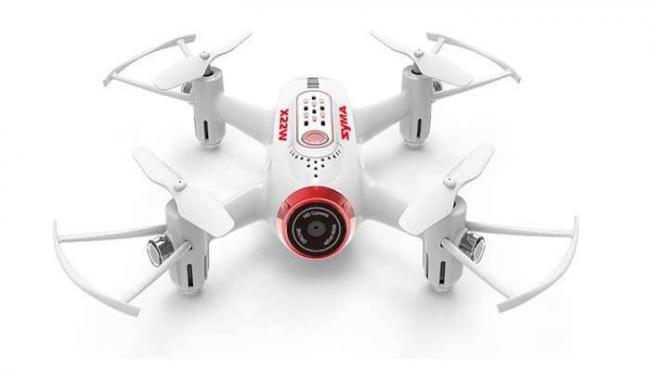

Внешний вид

Квадрокоптер Syma X22W относится к летательным аппаратам начального уровня. Он обладает очень стильным дизайном, прочным корпусом и продуманной компоновкой. Корпус машины выполнен из качественного ABS пластика. Винты небольшие, но также достаточно прочные, их надежно защищают эластичные протекторы.

Дрон невелик (всего 144x142x31 мм) и имеет два варианта окраски – черный или белый. Он оснащен АКБ на 400 мАч, коллекторными двигателями и курсовой камерой, оформление которой значительно преувеличивает размеры ее объектива.

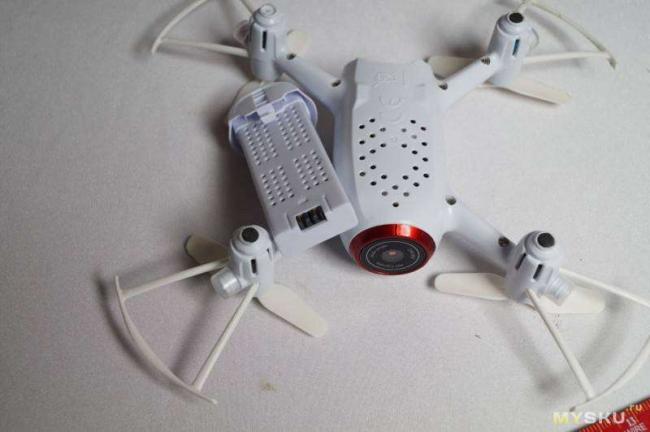

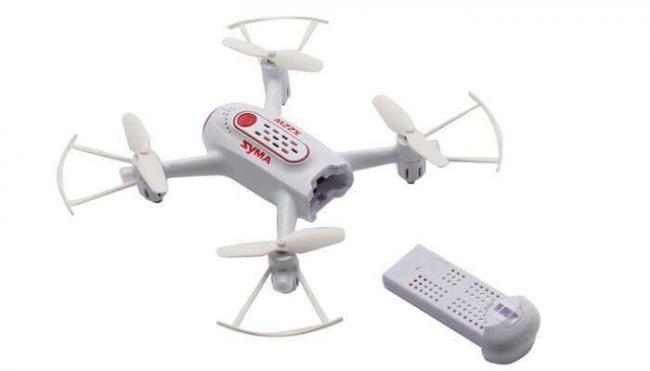

Фирменная батарея загружается в специальный кормовой отсек и подключается к дрону через встроенный разъем. Питание подается нажатием на кнопку включения, размещенную на верхней крышке фюзеляжа.

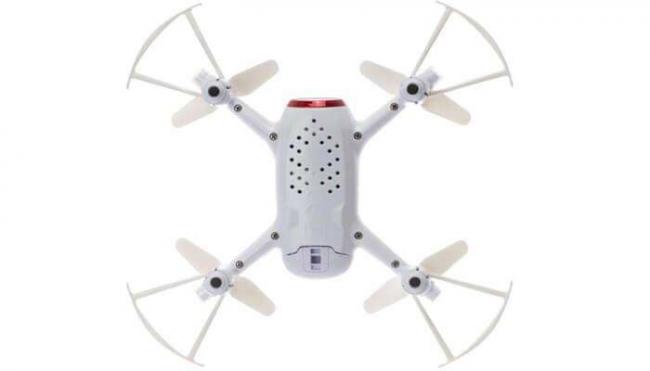

Полноценных посадочных ног машина не имеет. Их заменяют оболочки моторных отсеков с установленными на них резиновыми подушечками.

Лётные характеристики


Дрон почти невесом, поэтому он должен летать только в помещениях или в безветренную погоду. Двойной набор расходов позволяет разогнать летательный аппарат до максимальной скорости в 2 или 3 м/с (зависит от скоростного режима). Емкости АКБ хватает всего на 5-7 минут непрерывного полета.


Безопасность дрона поддерживается встроенными гироскопом и бародатчиком. Они повышают устойчивость летательного аппарата при обычных полетах, а также допускают удобные для видеосъемки полеты с удержанием высоты. В тихую погоду дрон без особых проблем выполняет элементы воздушной акробатики. Пилот может воспользоваться и режимом Headless.

Особо отметим функцию Flight Track, которая доступна только в приложении Syma Go. Эта функция допускает полет по заданной траектории. Правда, для надежного выполнения этой процедуры пилоту придется летать в абсолютно спокойных погодных условиях, так как у Syma X22W нет и намека на присутствие системы GPS.

Возможны и полеты в режиме FPV. Картинка передается по каналу Wi-Fi на расстояние до 25 м. Временная задержка изображения на такой дистанции вполне терпима.

Пользователи особо отмечают высокую устойчивость данной машины к повреждениям. Отчасти этим объясняется снижение до 8 лет возрастных ограничений для пилотов.

Калибровка Syma X22W

Перед первым полетом необходимо выполнить несколько пунктов из процедуры предварительной калибровки Syma X22W:

  1. дрон устанавливается на ровную поверхность;
  2. оба джойстика ПДУ на несколько секунд отклоняются вниз и вправо;
  3. дрон зажигает свои светодиодные индикаторы;
  4. калибровка завершена.

Режимы и функциональность

Мини дрон Syma X22W обладает следующим функциональным набором:

  • система стабилизации на базе гироскопа;
  • бародатчик;
  • режим автоматического взлета и посадки;

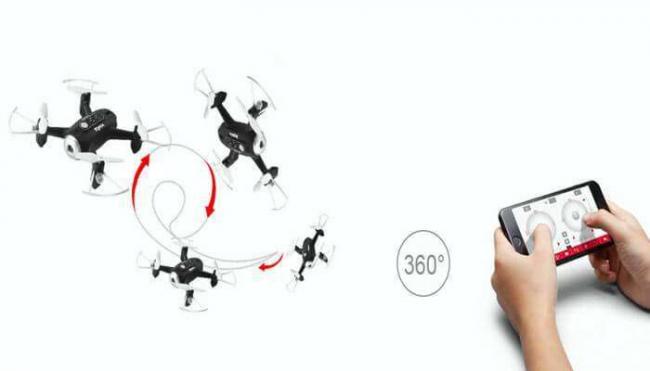

  • 3D флипы;
  • двойное управление (пульт и смартфон);
  • удержание высоты;
  • режим Headless;
  • два скоростных режима;
  • полет по заданной траектории;
  • Wi-Fi камера;
  • прямая трансляция изображения.

Моторы и винты дрона

На X22W ставятся электродвигатели коллекторного типа с параметром KV на уровне 1100. Габаритные размеры этих моторов не превышают 20×8 мм, На двигатели, сердечники которых вращаются по часовой стрелке (CW), ставятся провода красного и синего цветов. Двигатели противоположного вращения (CCW) имеют 1 черный и 1 белый провод.

Если беспилотник потерпит аварию, самостоятельно сработает защита от перегрузки по току, которая выключит моторы и остановит винты.

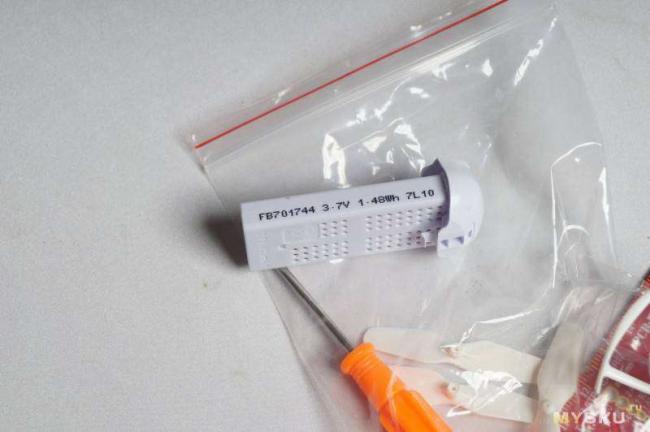

Аккумулятор

Аккумулятор Syma X22W имеет фирменное исполнение, помещается в особый отсек и подключается к летательному аппарату через особый разъем. Стоковая зарядка позволяет одновременно заряжать до 2-х батарей. Сама АКБ имеет следующие параметры:

  • тип: LiPo;
  • внутренняя структура: 1S;
  • напряжение на выходе: 3,7 В;
  • емкость: 400 мАч;
  • габаритные размеры: 60x20x8 мм;
  • время зарядки стоковым ЗУ: до 1,5 ч.

О низком заряде АКБ пилот узнает по миганию габаритных огней. Заметив этот сигнал, он должен вернуть свой летательный аппарат на базу. Может случиться так, что оставшегося в батарее заряда на возвращение домой не хватит. В этом случае, дрон срочно приземлится самостоятельно.

Камера

Полетная камера собирает самые негативные отзывы пользователей. Она располагается в носовой части коптера, полностью неподвижна и не имеет встроенной карты памяти. Изображение передается по каналу Wi-Fi с битрейтом 500 кбит/с, воспроизводится на экране смартфона и может записываться в его память. Надпись на объективе утверждает, что мы имеем дело с камерой HD, но качество записанной картинки говорит о том, что съемка велась в формате SD (640×480 pix) при 20 fps. Более того, поступающее видео страдает периодическим срывом изображения и пропуском кадров. В общем, качество бортовой видеоаппаратуры можно назвать чисто символическим.

Варианты управления

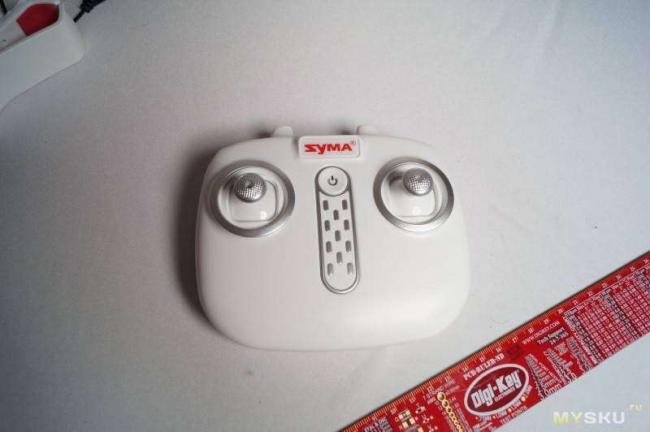

Дрон комплектуется очень простым ПДУ на 4 канала. Частота радиоканалов лежит в диапазоне 2,4 ГГц. Органы управления представлены парой стиков и несколькими кнопками. На правый стик возлагаются как обычные функции управления, так и запуск/выключение функции Headless и переключение скоростных режимов.

Левые торцевые кнопки являются пустышками. Правые кнопки запускают автоматический взлет/посадку и воздушную акробатику.

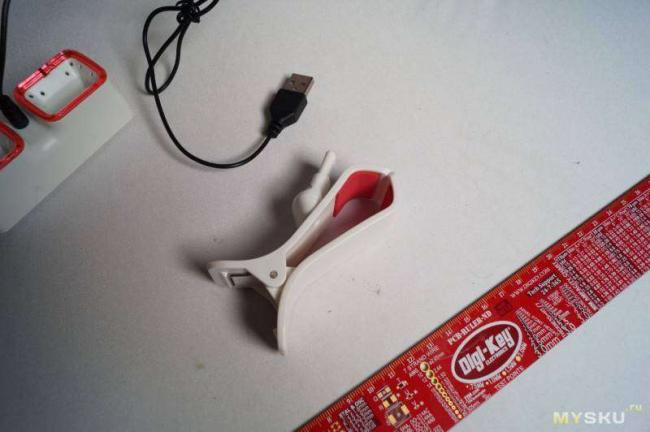

Пульт комплектуется клипсой для установки смартфона с приложением Syma Go (скачивается по приведенному в мануале QR-коду). Приложение позволяет не только настроить летательный аппарат, но и управлять им. Специальные иконки выделены для взлета и посадки в автоматическом режиме, запуска воздушной съемки, переключения расходов и т.д. Стоит упомянуть об особой экранной кнопке Flight Track, которой включается полет по заданной траектории. Этот способ перемещения запускается только из приложения.

Кнопка Gravity Control Mode переводит управление в гравитационный режим (G-режим), в котором Syma X22W оперативно реагирует на пространственное расположение вашего смартфона.

Комплектация

  1. квадрокоптер с винтами и камерой;
  2. АКБ;
  3. ПДУ;
  4. две пары резервных винтов;
  5. USB ЗУ для 2-х батарей;
  6. телефонный зажим;
  7. отвертка;
  8. инструкция.

Характеристики

  • габариты: 144x142x31 мм;
  • время полета: до 5-7 минут;
  • дальность управления: до 70 м;
  • тип двигателей: коллекторные;
  • частота управления: 2,4 ГГц;
  • тип канала связи: Wi-Fi.
  • FPV: есть.

Цена

На площадке Aliexpress эта машина продается за 39 долларов США. В российских магазинах игрушек ее стоимость лежит в пределах 2200—2400 руб.

Рейтинг квадрокоптера
  • Цена- качество
  • Лётные характеристики
  • Комплектация
  • Дизайн
  • Камера
  • FPV
  • Надёжность
  • Функциональность

Достоинства и недостатки

Обзор завершим общей оценкой данного квадрокоптера. Производитель позиционирует эту модель для детей от 8 лет и старше, летающих под присмотром взрослых. Столь низкий возрастной ценз говорит о том, что Syma X22W может стать первым БПЛА в жизни вашего ребенка. Что же он сможет оценить и с какими недостатками столкнется?  Плюсы:

  • высокая устойчивость машины к повреждениям;
  • простота управления;
  • приятный внешний вид;
  • низкая цена.

Минусы:

  • плохая камера.

3.8 of your page —>

Видео

Будем благодарны вам, если поделитесь с друзьями:

  • Цена: $29.99

Это по счёту мой третий коптер, и первый из тех, который я не смогла разбить не то что в первый день, а даже за неделю. А это многое значит :)))))))) Камера тут просто для галочки, и надпись HD camera тем более, но сам квадрик шустрый и лёгкий в освоении. Краткие ТТХ: Модель: Syma X22W Размеры: 14х14х3см Разрешение камеры: Заявлено 1мп, на самом деле 0.3мп (640х480) Аккумулятор: 3.7в 400мАч Время зарядки: 90 минут Подключение к телефону: Wifi через проприертарное приложение Расстояние работы пульта управления: до 70 метров на открытой местности Время автономной работы: До 5 минут (с включённым wifi заметно меньше) Комплектация: Квадрокоптер, защитные насадки на пропеллеры, 4 запасных пропеллера, 1 аккумулятор, сдвоенная зарядка, пульт управления, клипса для установки телефона на пульт управления. Комплектация вполне стандартная, радует защита на пропеллеры, она мне действительно помогла. Квадрик небольшой и красивый, я выбрала белый цвет, хотя есть и чёрные модели. Надписи на ободке камеры носят декоративную функцию, и отношение к реальности не имеют. В плечах коптера по паре красных и зеленных, довольно ярких, светодиодов. Аккумулятор с «проприертарным» разъёмом, на ибее стоит под 10 долларов, на таобао — 2.

Зарядное устройство интересно тем, что рассчитано сразу на два аккумулятора. Но даже один заряжает больше часа, не знаю как долго он будет заряжать сразу два аккумулятора. Пульт управления небольшой размером, в руке лежит удобно, но требует для питания 4 элемента формата АА. Почему не сделали ААА, я так и не смогла понять.

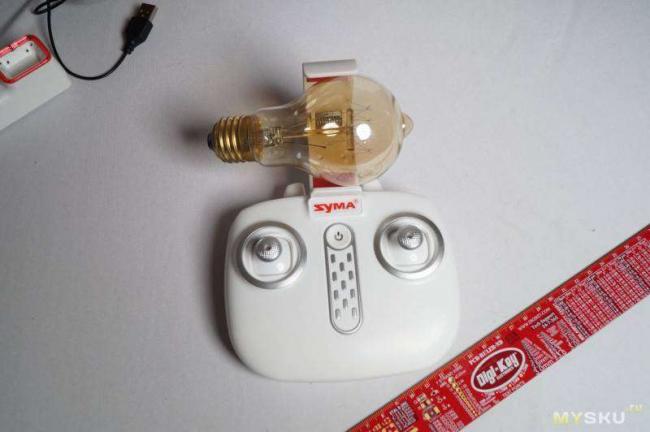

В пульт вставляется клипса, для удержания телефона. Клипса реально мощная, вот, даже целую лампочку держит.
Управление коптером возможно как с помощью пульта, так и с приложения в телефоне — Syma Go (скачать можно по QR коду из мануала). Мануал хотя и детальный, но не очень информативный, и только на английском языке. Для использования приложения, до его запуска надо в ручную подключится к точке доступа, которую создаёт коптер. Иначе, в приложении получим белый экран: После подключения, в приложении появляется «живое» видео, у которого заметный лаг и есть пропуски кадров. Управление интуитивно понятное, как на пульте, так и из приложения можно запускать плавный взлёт и посадку, устанавливать направление «носа» коптера, а в приложении даже можно рисовать траекторию полёта, которую коптер по идее будет отрабатывать, но малейший чих и дуновение ветра его сносит с траектории — она не привязана ни к GPS, ни к высоте (хотя фирма и утверждает про встроенный барометрический контроль, но это сказка из той же оперы, что и HD камера). Камера тут чисто для галочки, слота под SD карточку есть, запись только в приложении на телефон, где видео пишется с разрешением 640х480 пикселей, 20 кадров в секунду и 500кбит битрейта. Качество фото и видео можете оценить по образцам ниже.
Как вы могли убедиться сами, камера явно не главный козырь данного летательного аппарата. Но чем же он мне понравился? А тем, что он достаточно прочный — я его и об стены била со всего размаху, и вниз роняла, и в листву залетал, а ничего не сломалось вообще. Я считаю, только за это коптер достойн внимания. Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта. Каталог товаров
