Если вы желаете приступить к изучению микромира, вам следует изучить правила работы с микроскопом. Независимо от того, какой инструмент у вас будет, общие принципы обращения с ним выглядят примерно одинаково. Конечно, при работе с разными видами техники (биологическим, стереоскопическим и, наконец, цифровым микроскопом) есть ряд отличий и нюансов, но в целом алгоритм действий при настройках и работе не сильно меняется.

Как настроить микроскоп?

У инструментов, которые не относятся к простым «детским игрушкам», окуляры и объективы устроены так, что в них имеется по две линзы и более. Такая оптическая конструкция позволяет избежать искажений и даёт чёткую картинку. Её можно регулировать с помощью разных элементов микроскопа. Научиться этому вы сможете, воспользовавшись простым алгоритмом действий. Рассмотрим его подробнее на примере работы с простым биологическим микроскопом:

• осмотрите ваш инструмент. Если на нём есть пыль, его нужно аккуратно протереть с помощью мягкой салфетки, уделяя особое внимание оптическим элементам в объективе;
• поставьте микроскоп перед собой. Всю работу выполняйте сидя. Ориентируясь на край стола, выберите максимально удобное положение, отступив примерно 2-3 сантиметра от его края;
• откройте диафрагму;
• если в микроскопе есть конденсор, его надо поднять вверх;
• начинайте исследования объекта с минимального увеличения. Для этого поставьте в микроскоп соответствующий окуляр;
• поработайте с объективом: опустите его так, чтобы между ним и предметным стеклом оставалось около 1 см;
• отрегулируйте свет, используя зеркальце или электрическую подсветку (верхнюю или нижнюю, в зависимости от типа и модели вашего микроскопа);
• положите на предметный столик препарат, который вы хотите рассмотреть;
• следите сбоку за движением объектива. Работая макровинтом, одновременно опускайте объектив вниз. Когда расстояние между препаратом и линзой объектива снизу станет 4-5 мм, вращение макровинта можно прекратить.

Теперь смотрите одним глазом в окуляр и вращайте винт грубого наведения к себе. Таким образом объектив поднимется до того уровня, который позволит вам хорошо рассмотреть препарат.

При работе с любым микроскопом соблюдайте важную меру предосторожности. Никогда не смотрите в окуляр, одновременно опуская объектив. Опускать его всегда нужно, следя за процессом сбоку, чтобы покровное стекло и линза всегда находились на безопасном расстоянии друг от друга.

Если вы хотите больше увеличить изучаемый объект, выберите один из его участков и поместите его в центре поля зрения микроскопа. Смените окуляр на увеличение до 40, поставив револьвер в рабочее положение. Хорошего изображения вы добьётесь, вращая микрометренный винт так, чтобы его точка всё время находилась между двумя рисками, не выходя за их пределы.

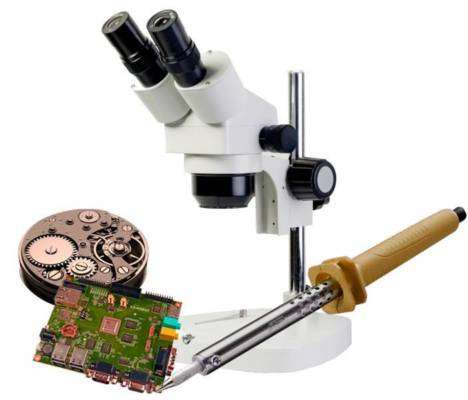

Как работать со стереомикроскопом?

В отличие от «классического» биологического микроскопа стереомикроскоп оснащён двумя окулярами, а диапазон увеличения у него не такой большой. Он может колебаться от 10 до 100 крат, хотя есть более «продвинутые» модели, увеличивающие объект и в 200 крат.

При работе со стереомикроскопом вам не потребуется постоянно прищуривать один глаз, потому что инструмент оснащён двумя окулярами. При этом, изображение вы сможете увидеть под разными углами и в «режиме» трёхмерного пространства. В качестве освещения используйте подсветку сверху. Подавляющее большинство стереомикроскопов оснащены именно ею, однако есть модели, оборудованные несколькими видами подсветки (нижней и даже боковой).

Скорее всего, вам достанется стереомикроскоп, у которого есть поворотная револьверная головка. С её помощью вы сможете устанавливать увеличение на выбор (одно из двух). Есть инструменты, имеющие фиксированное увеличение.

Стереомикроскопы лучше использовать для того, чтобы изучать непрозрачные объекты (минералы, металлические и деревянные изделия, крупные насекомые и многое другое). Также они могут использоваться с целью ремонта электронных плат или часовых механизмов.

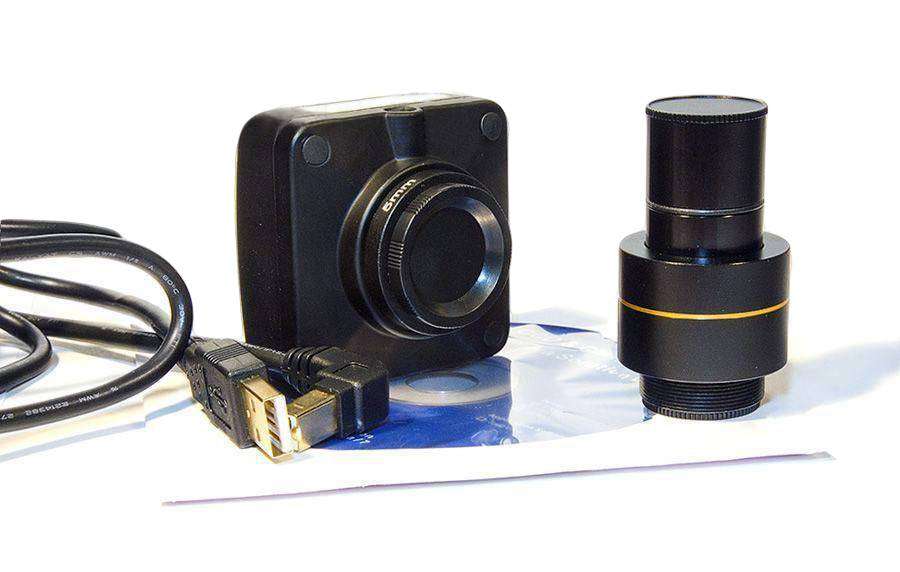

Так ли сложен цифровой микроскоп?

Как пользоваться микроскопом, если речь идёт о цифровом инструменте? Главная задача цифрового микроскопа — преобразовывать визуальную информацию в цифровую и выводить оцифрованное изображение на экран компьютера. Это значительно облегчает процесс наблюдений, особенно если в них принимают участие несколько человек.

Прежде всего, вам понадобится установить на компьютер соответствующее программное обеспечение. Установить его просто: нужно вставить диск в дисковод и следовать командам, которые появляются на экране. По окончании всех операций на рабочем столе вашего ПК появится новый ярлычок.

После установки ПО необходимо:

• перезагрузить компьютер;
• включить микроскоп;
• взять USB-кабель;
• вставить его в USB-порт компьютера;
• подождать, пока компьютер обнаружит новое устройство;
• запустить программное обеспечение;
• включить освещение микроскопа;
• подготовить микропрепарат, зафиксировав его на предметном столике;
• отрегулировать увеличение;
• приступить к наблюдениям.

Перед установкой программного обеспечения нужно узнать, совместимо ли оно с той операционной системой, которая установлена на вашем компьютере. Если с совместимостью всё в порядке, с установкой и настройками проблем возникнуть не должно.

Независимо то того, с каким микроскопом вы будете работать, помните о том, что одним из главных критериев успешных наблюдений является хорошая оптика. Также и качество управляющих элементов является не менее важным. Именно поэтому к выбору следует подходить объективно, чтобы в будущем совершать для себя интересные и познавательные открытия.

Телескоп для любителя: какой и как выбрать Все что нужно учесть при выборе своего первого телескопа Как правильно выбрать телескоп для детей 5, 7 и 10 лет Основные критерии выбора и лучшие модели для каждой возрастной группы Как настроить микроскоп и основные правила работы с прибором Первые шаги в работе с микроскопом: кратко и понятно

Световые микроскопы одни из самых популярных, недорогих и простых в эксплуатации увеличительных аппаратов. Для освещения исследуемого препарата в них используется простая система – конденсор и диафрагмы. Также они снабжены лампой накаливания, диодным или другим дополнительным источников света. Световые микроскопы бывают монокулярными, например, Микромед С-13 или С-12, Levenhuk Rainbow 2L, и биокулярными, например, Levenhuk LabZZ M4 или стерео Микромед MC-1 вар. 1А (1x/3x). Настройка обоих видов аппарата проста и не займет много времени.

Настройка прибора

В большинстве микроскопов есть несколько объективов с разной степенью увеличения. Первую настройку микроскопа производят на объективе с наименьшим увеличением:

• Закрепите рассматриваемый слайд на предметном столике. Приблизьте его к объективу так, чтобы расстояние между ними было 3-4 мм.
• Поворачивая винт грубой настройки, медленно опускайте вниз столик для слайдов. Это нужно делать до тех пор, пока изучаемый объект не будет хорошо виден в окуляр.
• Аккуратно вращая винт микронастройки, сделайте изображение четким и качественным.

Если в процессе работы с микроскопом нужно будет изменить степень увеличения, достаточно повернуть револьверную головку до щелчка. Нужно помнить, что объектив с большим увеличением длиннее. Поэтому при повороте можно повредить окуляр или столик.

Биокулярные микроскопы настраиваются так же, как и монокуляры. Только все действия производятся с использованием 1-го окуляра. Второй подстраивается при помощи специального регулировочного кольца. Важно, чтобы, глядя в оба окуляра, исследователь видел 1 четкое изображение.

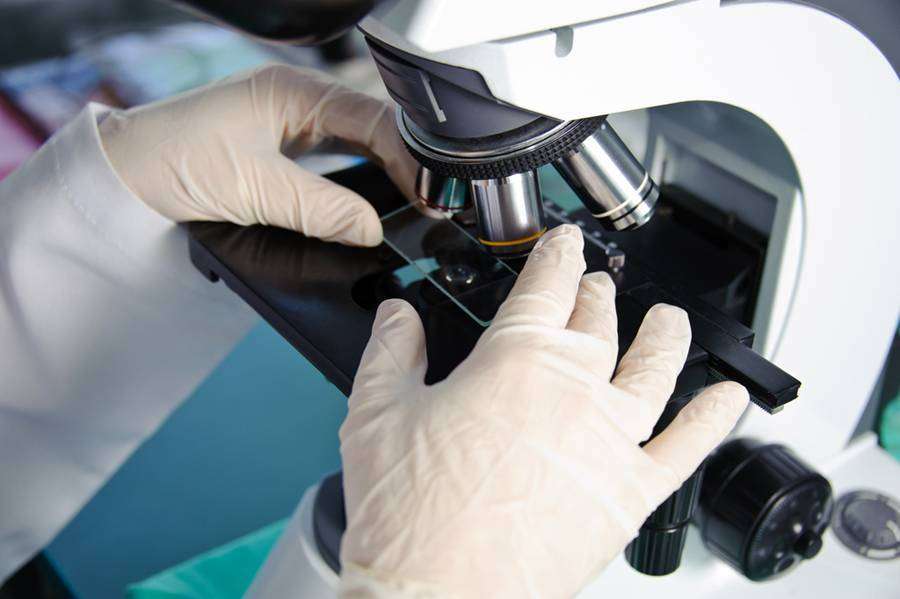

Работа с микроскопом

Перед началом изучения слайдов нужно подготовить рабочее место. Стол и стул должны быть удобными и соответствовать по высоте возрасту и росту исследователя. Если у микроскопа нет дополнительного источника освещения, то аппарат нужно расположить у окна.

Правила работы:

• Перемещают увеличительный прибор держа за низ и тубусодержатель.
• Микроскоп устанавливают на ровную поверхность в 30-50 мм от края.
• Мягкой тканью очищают окуляры и объективы.
• Открывают диафрагму и опускают конденсор.
• Настраивают освещение так, чтобы источник света не слепил.
• При работе с химическими препаратами нужно надевать перчатки и защитные очки.
• С предметным стеклом обращаются аккуратно. Оно очень хрупкое и может расколоться.
• В монокуляр лучше смотреть каждым глазом попеременно. Так они не будут уставать.

Если объект исследования прозрачный и бесцветный, его можно подкрасить, например, йодом. Это позволит хорошо его рассмотреть. По окончанию работы микроскоп протирают. Объектив устанавливают на наименьшее увеличение. Прибор хранят в коробке или чехле, чтобы не попадала пыль и влага.

Дополнительные возможности

Некоторые микроскопы, например, Kromatech 60x мини и Bresser National Geographic 40–640x, снабжены подставками и адаптерами для мобильного телефона. С их помощью выполняют фотосъемку исследуемых слайдов.

Есть модели, которые подключаются к компьютеру. Например, цифровой USB-микроскоп МИКМЕД 2.0 или цифровой Levenhuk DTX 720 WiFi. Такие микроскопы укомплектованы дисками с ПО. Они совместимы с ПК, ноутбуком, а иногда и с планшетом или смартфоном. Изображение выводится на экран. Можно снимать видео или делать фото слайдов.

С микроскопом можно исследовать недоступные глазу частицы. Главное, правильно обращаться с прибором и препаратами!

Возврат к списку

Область применения приборов для микроскопии настолько обширна, что указывать все сферы их использования не имеет смысла. Микроскоп давно уже перестал быть устройством для изучения образцов в лабораториях и учебных заведениях. Сегодня на рынке без труда можно найти даже детские приборы для микроскопии, которые, хотя и являются увлекательной игрушкой, все же выполняют свою задачу — помогают разглядывать увеличенное изображение мелких предметов. Что касается типов микроскопов, то их всего несколько, и самым распространенным является микроскоп, работающий в светлом поле. Особенно такие приборы для микроскопии популярны в учебных заведениях, ибо стоят относительно недорого, просты в обслуживании, а обходиться с ними можно научиться буквально за несколько минут.

Краткую пошаговую инструкцию по началу работы с описываемым микроскопом можно тезисно изложить примерно следующим образом:

• разместить исследуемый образец на предметный столик и включить источник света. Чтобы получить необходимое для работы количество света, следует настроить ширину светового пучка и само количество света, которое будет попадать на исследуемый препарат. Для этого необходимо отрегулировать, расположенный под предметным столиком конденсор, путем вращения ручки настройки на нем;
• наблюдение за исследуемым образом всегда необходимо начинать с минимального его увеличения. Общая увеличивающая способность микроскопа — это увеличение объектива, умноженное на увеличение окуляра;
• отрегулировать положение окуляра таким образом, чтобы через него было удобно наблюдать за исследуемым образцом. Если взять за пример бинокулярный световой микроскоп, то четкое изображение исследуемого предмета должно наблюдаться обеими глазами. В современных моделях микроскопов для работы в светлом поле, окуляры можно развести вручную на удобное для глаз расстояние.

По завершении указанных настроек светового микроскопа, можно непосредственно приступать к изучению исследуемого образца. И чтобы сделать это качественно, необходимо придерживаться следующих инструкций:

• поместить образец препарата на предметный столик и хорошо закрепить его, после чего рассмотреть образец на минимальном увеличении;
• фокусировку микроскопа на образце следует производить с помощью ручки грубой настройки. Поскольку световой микроскоп позволяет наблюдать за всеми слоями исследуемого образца, то делать это можно с помощью все той же грубой настройки, как-бы «перемещаясь» между различными слоями препарата;
• обнаружив требуемый для работы слой образца, необходимо повысить увеличение. Дальнейшие действия зависят от типа объектива светового микроскопа: не парфокальны — при каждой смене увеличения необходимо подстраивать резкость изображения; парфокальны — подстройка резкости не требуется, ибо при подъеме увеличения, изображение всегда остается в фокусе;
• достигнув высокого увеличения исследуемого образца, использовать тонкую настройку фокуса, так как грубая пригодна только для контроля резкости при смене увеличения и работы на малых значениях увеличения.

Как видим, особых сложностей в работе со световым микроскопом нет. В заключении стоит отметить, что подготовка к работе и исследование образцов в монокулярных приборах для микроскопии ничем не отличается от работы с бинокулярными микроскопами, которые мы рассматривали в качестве примера.
