Усилитель для сабвуфера на 12 вольт своими руками

Из той статьи вы узнаете о том, как сделать усилитель для автомобильного сабвуфера средней мощности.

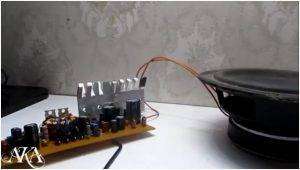

Вся конструкция реализована на одной компактной печатной плате. По своей сути это законченный моноблок, который состоит из трех отдельных частей:

1. Усилитель мощности низкой частоты.
2. Фильтр низких частот.
3. Преобразователь напряжения.

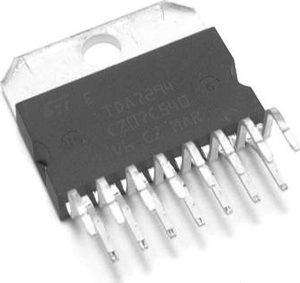

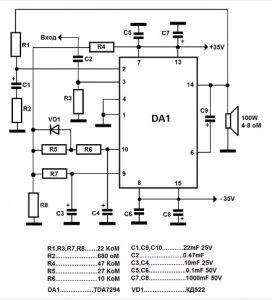

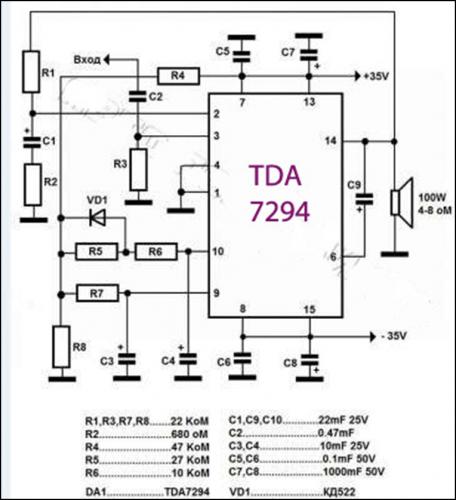

Усилитель мощности является одноканальным. В его основе лежит ультралегендарная микросхема TDA7294.

В представленном усилителе, как и во многих усилителях промышленного производства, отсутствуют различные защиты. Но на надежность усилителя это никак не влияет. Этот прибор способен проработать очень долго, если никто ничего не замкнет.

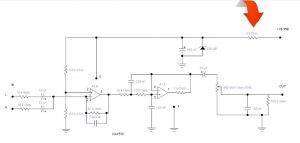

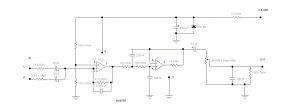

Чтобы добиться среза порядка 100 Гц (все частоты выше отсутствуют), в схему внедрен фильтр второго порядка.

В его основе лежит дешевая и популярная микросхема BA4558, которая представляет собой сдвоенный операционный усилитель. Этот компонент широко применяется в аудиотехнике. Фильтр запитывается однополярным напряжением порядка 15 В. Для гашения тока установлен резистор мощностью 2 Вт.

Также задействован стабилизатор напряжения, состоящий из 15-вольтового стабилитрона и сглаживающего электролитического конденсатора.

Микросхему можно установить на DIP-8, но следует помнить, что в условиях постоянной тряски и вибраций в автомобиле она может вылететь из посадочного места. В схеме используется пассивный сумматор, который объединяет сигналы двух каналов перед входом в фильтр.

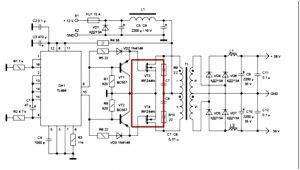

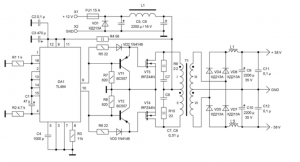

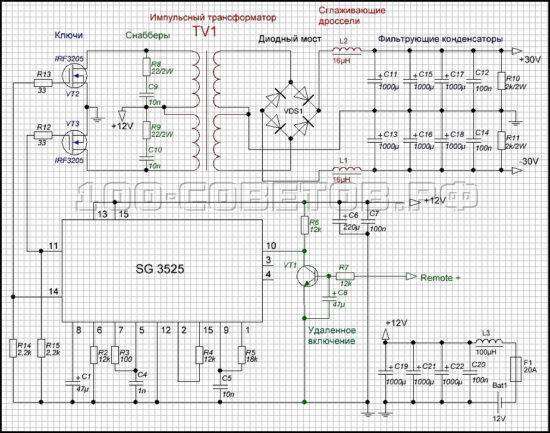

Преобразователь напряжения нужен обязательно, поскольку напряжение в бортовой сети автомобиля всего 12 В, а усилитель нуждается в двухполярном источнике повышенного напряжения, а точнее, двухполярные 30-35 В. Больше подавать не рекомендуется – это может плохо кончиться для микросхемы, хотя по документации верхний предел питающих напряжений до 40 В. Мощность усилителя составляет 100 Вт. Для кого-то этого мало, а кому-то в самый раз. Но одно можно сказать точно – такой усилитель способен раскачать такие головки, как 70ГДН. Как правило, именно эту головку используют автолюбители для постройки самодельного сабвуфера. Подробнее о преобразователе напряжения. Именно по причине его наличия многие радиолюбители боятся собирать автомобильные усилители высокой мощности.

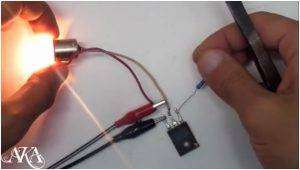

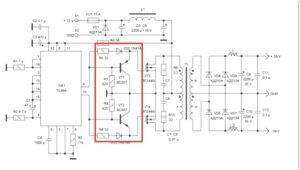

Как известно, если к затвору полевого транзистора приложить некоторое напряжение, в данном случае это управляющий импульс, то последний откроется. И если убрать напряжение на затворе, транзистор все равно останется открытым.

Сердечник трансформатора фирмы Epcos (N87), с которого можно выкачивать около 200 Вт мощности. Расчет трансформатора производился по программе ExcellentIT.

Генератор был настроен на частоту около 168 кГц, поскольку сердечник очень хороший, и никаких проблем не возникло. Но в случае использования советских сердечников марки 2000НМ и т. п. не рекомендуется поднимать частоту выше 60 кГц. Выходные диоды из серии UF5408. Это ультрабыстрые диоды на 3 А. При максимальной мощности греются, но не перегреваются. Дроссели на входе и на выходе извлечены из БП компьютера, но можно и заменить перемычкой – это не критично.

К сожалению, сглаживающие конденсаторы для выходной части необходимой емкости найти не удалось. Поэтому емкости в плечах отличаются на пару сотен микрофарад. Моноблочный усилитель такого типа можно встроить в любой пассивный сабвуфер. Только следует помнить о теплоотводе.

Усилитель работает в классе A-B, и радиатор нужен довольно большой с учетом мощности. Обязательно изолировать корпуса полевых транзисторов и микросхемы усилителя от радиатора, используя теплопроводящие прокладки и изолирующие шайбы.

Прикрепленные файлы: СКАЧАТЬ

АВТОР: АКА КАСЬЯН.

Ну, теперь поговорим поподробней.

Из старых трансформаторов ищем самый мощный сердечник — кольцо, у меня были вот такие.

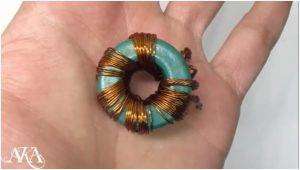

Выбрал самое толстое… Потом наматываем обмотку, первичная содержит 2 по 4 витка, а вторичная 2 по 13 витков, на фото видно что по-чём..

Первичная обмотка

Вторичная обмотка, между ними намотал простой лейкопластырь. Итак, трансформатор готов.

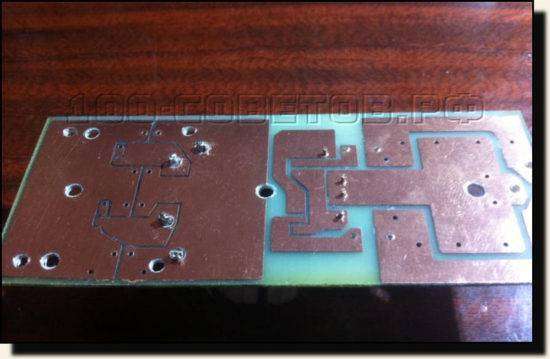

Теперь приступим к сборке преобразователя напряжения, за основу была взята проверенная схема, мне она ещё понравилась тем, что дорожки жирные, а диоды и силовики можно прикрепить снизу платы.

Плату генератора, которая переключает силовые транзисторы, изготовил отдельно. Это позволило мне установить в вертикальном положении.

Преобразователь напряжения готов. Вкратце для чего он нужен, он у нас будет повышать 12 вольт бортовой сети автомобиля до 2-х полярного напряжения +-45в (90в).

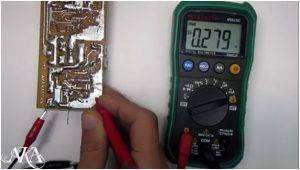

Перевёрнутая плата, 2 диода (слева) и 2 irf3205 (справа).

ТЕПЕРЬ УСИЛИТЕЛЬ,,,

За основу была взята схема с инета автором которой является Алексей Корольков, схема почему-то называется -Палник ?. Но тем не менее она простая, усилитель Д-класса, а это значит не нужны радиаторы охлаждения, простота изготовления, дешевизна деталей и работает сразу, если конечно собрано всё правильно.

Вот схема этого усилителя…

Собранный, готовый вариант…

Фильтр…

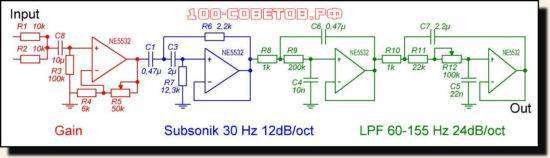

Ну конечно нам не обойтись без фильтра, ведь мы собираем усилитель для саба. Фильтр будет отрезать лишние частоты. Если будет использован короб типа ФИ, то не будет превышен линейный ход. Фильтр низких частот (перестраиваемый)  60-130 dB 4-го порядка будет стыковывать акустику фронта с сабвуфером и исключит его локализацию, отрезая частоты выше.

Схема фильтра в программе Microcap

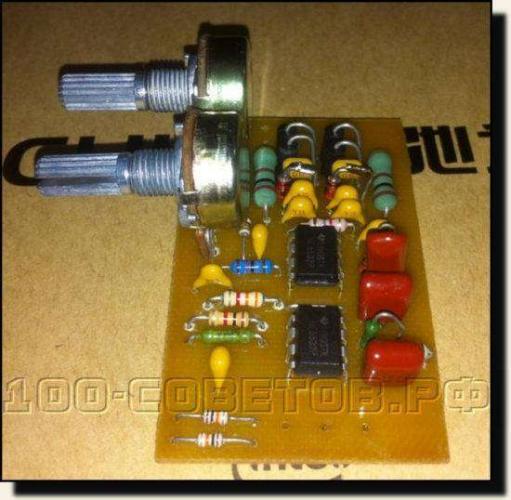

Собранный фильтр.

Корпус…

Весь корпус практически был выпилен из старого, алюминиевого барабана от стиральной машинке, только из прямоугольной трубы 50 на 20 были сделаны боковые стойки.

Во внутрь их я забил деревяшки, чтобы потом прикручивать переднюю и заднюю стенку саморезами к ним.

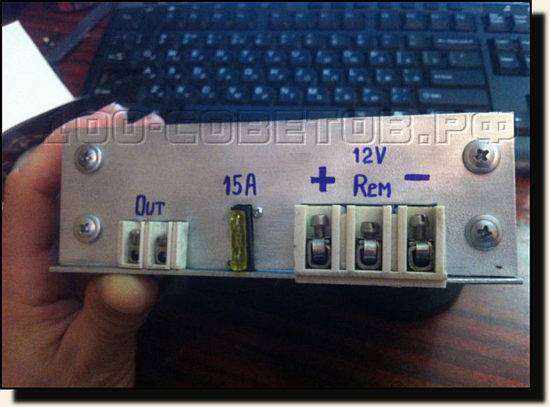

Вырезал отверстия для предохранителя и клеммников

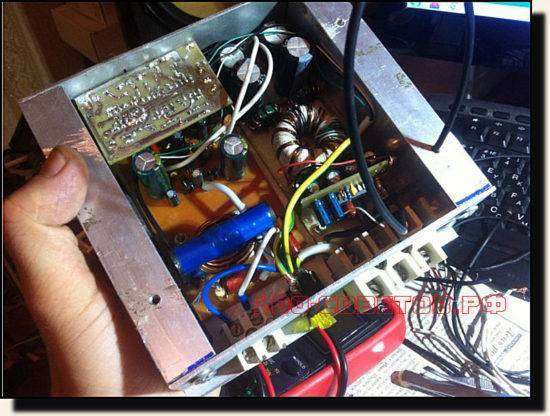

Ну, а дальше прикрутил платы к низу, через прокладки изоляционные и собрал всё в едино.

Перед:  LPF 60-130Hz, Gain,  RCA,

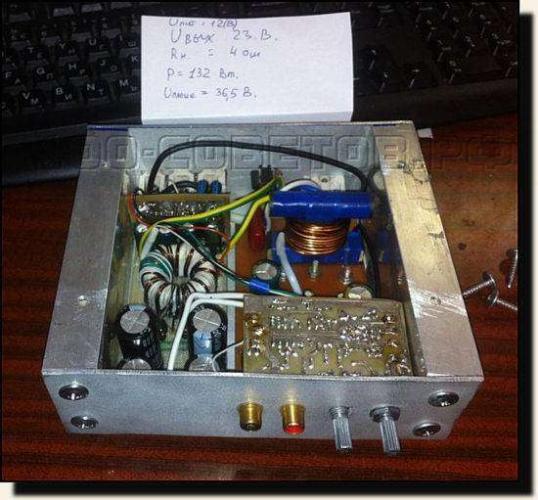

Результаты следующие:  подсоединил нагрузку в 4 оМа, питание 12 вольт, номинальная мощность 136 Вт ( во вторичной обмотке просело напряжение с 40 вольт до 36.5). А вот при питании 14 вольт, выдало 150 Вт, что очень не плохо. Усилителем я очень доволен, тем более, что собрал я его всего за два вечера из груды металлолома…

Автор; Сергей Лебедев, г.Йошкар-Ола

Купить сабвуфер можно в любом специализированном магазине автомобильной акустики. В продаже есть как пассивные, так и активные модели, рассчитанные на любую мощность. Можно купить пассивную колонку и отдельный блок УНЧ. Несмотря на большой выбор многие предпочитают сделать короб и усилитель для сабав машину своими руками. Конструкция должна уверенно работать от бортовой сети автомобиля, обеспечивать соответствующую выходную мощность и определённый коэффициент нелинейных искажений. Низкочастотное устройство должно быть собрано надёжно, чтобы выдерживать постоянную тряску и вибрацию. Схемы усилков для сабамогут быть реализованы на биполярных транзисторах, полевых компонентах или интегральных микросхемах.

Самодельный усилитель для сабвуфера

Усилитель для саба своими руками лучше сделать на интегральной микросхеме. Сейчас выпускается большое количество интегральных компонентов, которые стабильно работают от автомобильного аккумулятора, обеспечивают хорошие характеристики и надёжны в любых условиях эксплуатации. Схема, собранная на дискретных элементах, содержит большое количество паек и соединений, что негативно сказывается при работе в условиях постоянной вибрации. Конструкция для автомобильного саба может быть собрана по одной из двух схем:

• Класс АВ
• Класс D

Аналоговый вариант с низким КПД, средней мощностью и высоким качеством воспроизведения всего спектра звуковых частот хорошо подходит для автомобиля. Низкочастотная система класса А обеспечивает лучшие показатели, но в реальных условиях они применяются редко. Класс Dили цифровая схема обеспечивает высокий КПДи большую выходную мощность. Благодаря особому режиму работы выходных полупроводниковых приборов, в звучании присутствуют нелинейные искажения, отчего звук приобретает неестественный оттенок.

Мощный усилитель для сабвуфера своими руками

Простой усилитель для саба своими руками можно сделать на микросхеме TDA1562Q.Интегральная микросхема представляет собой мощный УНЧ, который подходит для построения автомобильных звуковых систем. Преимущество TDA1562Q заключается в том, что собранный на ней блок не требует для своей работы двухполярного источника питания и может подключаться непосредственно к автомобильному аккумулятору. Полоса воспроизводимых частот начинается с 15 Гц, поэтому микросхема подойдёт в качестве низкочастотного усилителя для сабвуфера. На нагрузке 4 Ома номинальная мощность составляет 50 ватт при коэффициенте гармоник 0,05% и соотношении сигнал/шум — 90 dB. На нагрузке 8 Ом мощность падает до 30 ватт.Максимальная мощность достигает 70 ватт. Минимальное и максимальное напряжение питания микросхемы составляет 8 и 18 вольт соответственно. Чтобы обеспечить нормальный тепловой режим, микросхему нужно установить на радиатор площадью не менее 400 см2.Самодельный усилитель для сабвуфера содержит небольшое количество дискретных элементов.

Самодельный усилитель для сабвуфера в машину

Схема собрана на печатной плате из фольгированного текстолита. Конденсаторы С1 и С2 лучше использовать плёночные. При аварийной ситуации загорается красный светодиод в прерывистом режиме. Такой ситуацией является перегрев корпуса микросхемы, большие искажения сигнала или короткое замыкание на выходе.

Усилитель для саба в машину своими руками может быть смонтирован в одном корпусе с динамиком или установлен отдельно. Нужно обязательно предусмотреть доступ воздуха к радиатору, чтобы микросхема нормально охлаждалась. Потребляемый ток устройства может достигать 10 А, поэтому в цепи питания нужно поставить колодку с предохранителем, а соединение усилителя с аккумулятором выполняется толстым силовым кабелем.

Усилитель 10 W для сабвуфера своими руками

Если большая мощность не требуется, то собрать усилок для сабвуфера можно на интегральной микросхеме или транзисторах. Очень хорошую схему УНЧ для сабвуфера можно собрать на интегральной микросхеме TDA2003. Если использовать только один корпус, то выходная мощность будет порядка 10 ватт. Для низкочастотных автомобильных акустических систем чаще используется мостовое включение двух микросхем. Такое включение позволяет получить до 25 ватт на нагрузке в 4 Ома. Питание схемы осуществляется от бортовой сети автомобиля. Поскольку количество дискретных элементов в схеме небольшое, печатную плату можно разработать самостоятельно. Сделать усилок для сабвуфера можно без печатной платы, распаяв элементы на макетной плате со стойками или лепестками. Чтобы избежать перегрева корпусов микросхем их нужно монтировать на радиаторах с теплопроводящей пастой.

Как собрать муз усилитель для сабвуфера

Многие радиолюбители используют схемы низкочастотных каналов с большой выходной мощностью, но этот параметр ограничивается напряжением питания автомобильной бортовой сети. Для получения хорошей мощности потребуется преобразователь напряжения, так как большинство микросхем работают от двухполярного напряжения, величина которого превышает возможности автомобильного аккумулятора. Усилитель для пассивного сабвуфера своими руками можно сделать на микросхеме TDA7294. Собрать усилок для активного саба потребуется только тогда, если его выходная мощность слишком мала. Можно собрать две аналогичных схемы и организовать мостовое подключение нагрузки. Выходная мощность возрастёт до 200 ватт, но нагрузка не должна быть менее 8 Ом. Чтобы сделать усилитель для сабвуфера в машину потребуется преобразователь напряжения. Микросхемы должны устанавливаться на радиаторах, чтобы избежать перегрева корпуса. В колонку можно установить кулер от компьютера, который будет охлаждать радиаторы мощного усилителя
