Как и где делают балисонг — филиппинский нож-бабочку

Всем привет! В данной статье мне хотелось бы представить Вашему вниманию свой вариант изготовления ножа-бабочки с помощью подручных средств.

Небольшое предисловие: в один момент я загорелся желанием приобрести ножичек такой конструкции, но покупать его особо не хотелось. Поэтому было принято решение изготовить его своими кривоватыми руками. Первым делом я начал искать инструкции по его изготовлению в интернете. Не удивительно, что их оказалось масса, но большинство статей было посвящено самоделкам из картона и палочек от мороженного. Действительно полезного материала было очень мало и поэтому я решил впоследствии выложить свой вариант в интернет. Что ж, приступим.

Первым делом нужно было определиться с конструкцией ножа-бабочки, а конкретнее- со способом фиксации лезвия. У большинства ножей лезвие фиксируется с помощью двух штифтов, впресованных в лезвие и упирающихся в углубление рукоятей. Данный тип показался мне довольно сложным в реализации и был найден способ проще. В другом варианте фиксирующие упоры расположены внутри рукоятей. К тому же, с лезвием практически не требуется никаких манипуляций, пример (не мой) представлен на фото.

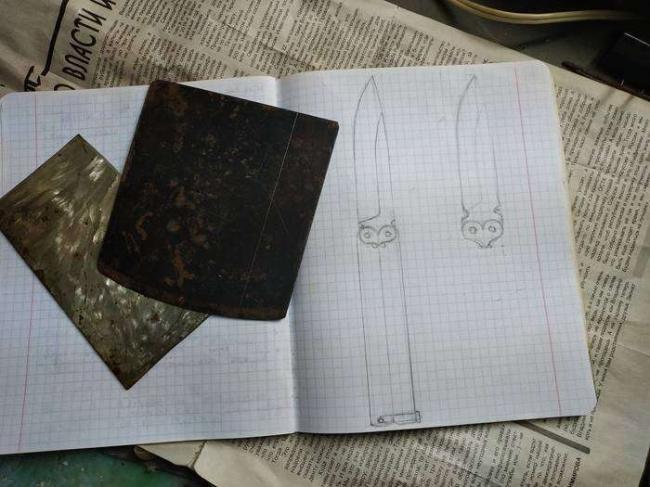

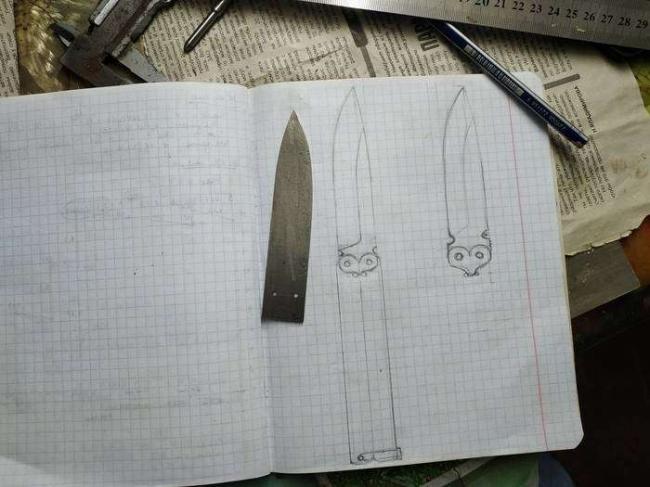

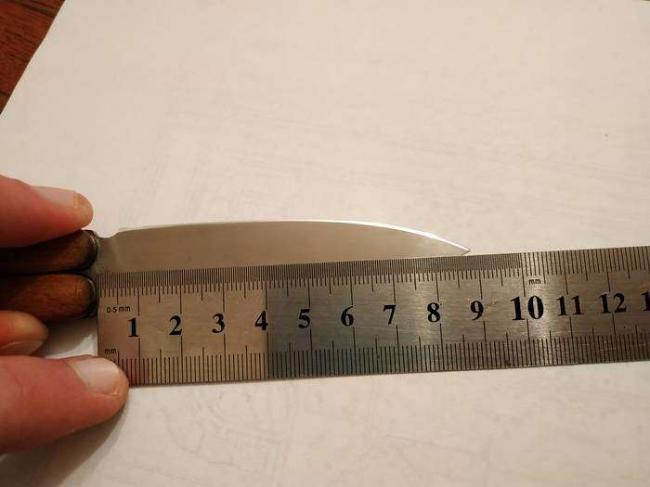

Следующий этап- подготовка эскиза ножа. От руки были нарисованы примерные очертания деталей и предполагаемые размеры. Основным требованием к размеру ножа для меня является неудовлетворение критериям ХО, в соответствии с местным законодательством- клинок не более 90 мм. в длину. Так как в 3D моделировании я не силен, обычно ограничиваюсь набросками, а все «узлы» подгоняются друг к другу в процессе изготовления и последующей сборки.

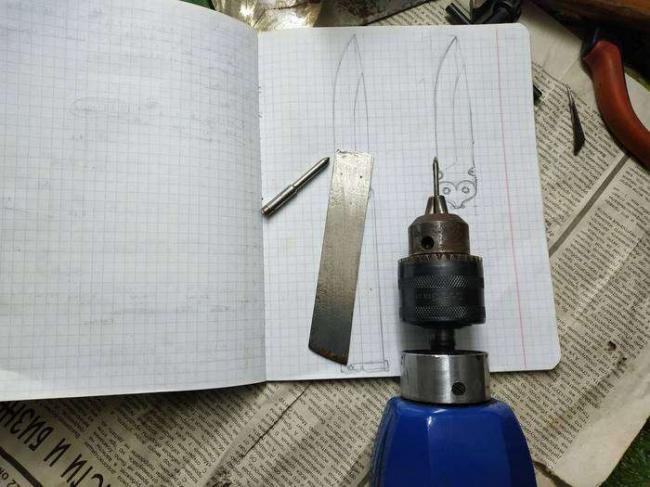

После решения теоретических вопросов можно приступать к практике. Начал я с изготовления лезвия. Материалом послужил предположительно нож от какого-то столярного инструмента (точное происхождение установить так не получилось, может кто-то из вас узнает) из довольно углеродистой стали толщиной 2 мм. Планируемая ширина клинка- 22 мм.Отрезаем болгаркой заготовку нужной ширины и сверлим 2 отверстия диаметром 2,5 мм на равном расстоянии от сторон. Так как сталь углеродистая, сверлить пришлось перьевым сверлом по кафелю из твердосплава, этим же сверлам легко поддаются мехпилы из В«быстрорезаВ», также излюбленного материала для ножей.

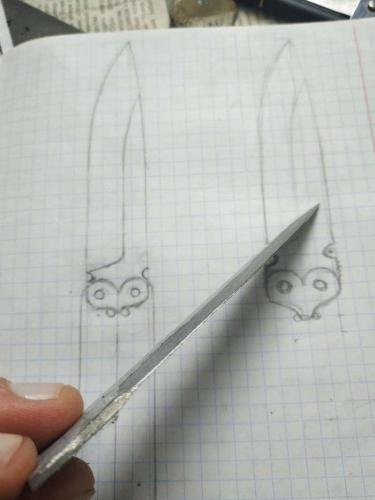

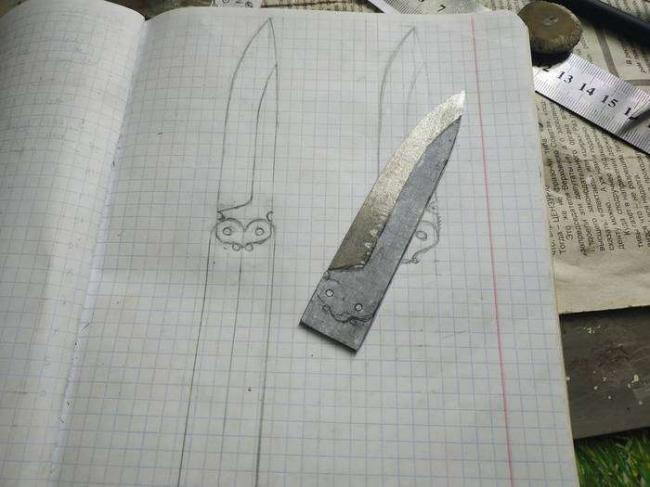

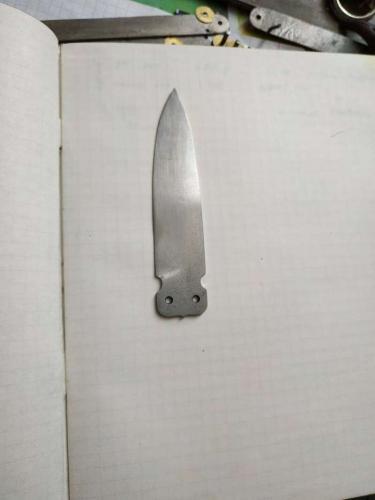

Следующий шаг- выведение спусков. Гриндера у меня под рукой не завалялось, поэтому пришлось работать на обычном наждачном круге. Для сносной симметрии и удовлетворительной точности обработки приклеил на заготовку тот же эскиз из бумаги. Спуски вывел до толщины около 0,5 мм. Финишная заточка осуществляется в самый последний момент из соображений безопасности. Вот что получилось:

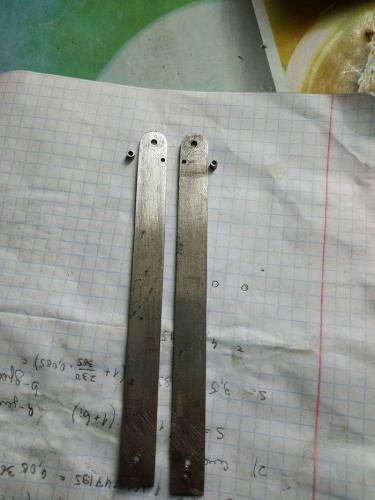

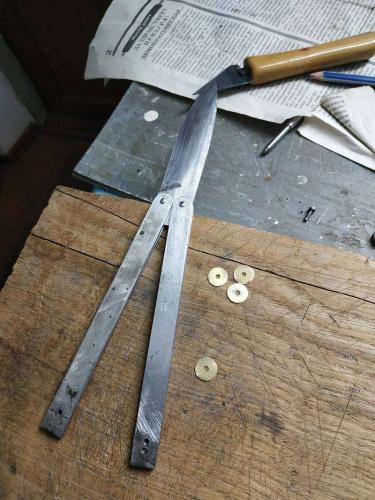

Теперь настало время для изготовления ручки для нашего ножа. В качестве исходного материала были взяты обрезки не особо твердой стали (дефицит однако) толщиной около 1,5 мм., ширина- 11 мм. В длине оставил пару см. и просверлил отверстия для соблюдения симметрии половинок, ближе к концу это часть отрезается. Можно предположить, что толщина недостаточна, но для таких малых габаритов и последующего укрепления накладками из дерева, самое то. Сразу закруглил верхнюю часть ручек для удобства подгонки. Параллельно изготовил 4 прокладки для осей из латуни, внутренний диаметр совпадает с диаметром отверстий в лезвии.

Далее можно приступить к разметке устройства фиксации. Никаких особых техник тут нет и все делал В«на глазВ». Главное- соблюдать симметрию частей ножа, детали постоянно приходится сравнивать меду собой. Для описания всего процесса у меня скудненький словарный запас, но все можно видеть на фотографиях (думаю все и так понятно).

Чтобы между рукоятками ножа соблюдалось единое расстояние, изготовил бонки, по совместительству выполняющие роль упоров для лезвия. После изготовления упоров начинаем подгонять пятку лезвия и выемки около режущей кромки, обуха. Желательно оставить небольшой запас (который легко можно будет устранить после сборки, а вот если убрать лишнего…лучше об этом не думать). Получаем следующее:

Затем изготовил небольшие утяжелители, необходимые также для прочности конструкции (впоследствии понял, что их можно было сделать и поменьше), и заготовку под замок.

Забыл упомянуть, что у бабочки две рукояти: опасная (на ней и будет располагаться устройство запирания), над которой расположена режущая кромка, и безопасная- с обухом лезвия. Все манипуляции с ножом следует проводить держась за безопасную рукоять иначе травм не избежать!!!!

По ходу изготовления часто приходится собирать нож для контроля. С этим отлично справляются небольшие длинные болтики. После окончательной подгонки можно приступать к сборке. Так все выглядит перед ней.

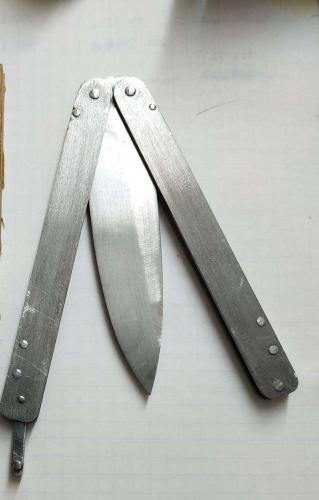

Связующими элементами являются обычные заклепки. Для особо ответственных мест заклепки изготовил из спиц от зонта, предварительно немного отпустив их на газовой горелке- уж больно крепкие попались. Чтобы случайно не зажать лезвие заклепками, нужно вставить между ним и рукояткой бритвенное лезвие и только после этого начать сборку, так как лезвие должно двигаться без каких-либо затруднений. После сборки:

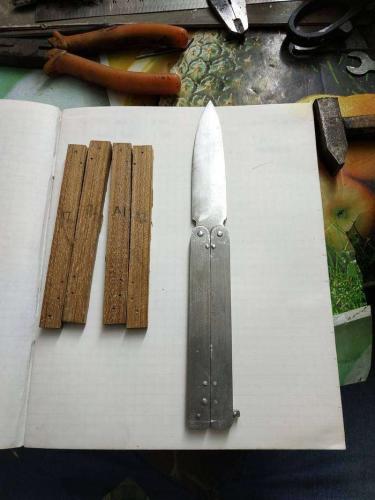

Дело близится к финалу. Осталось изготовить деревянные накладки. Почему именно деревянные- просто очень нравится работать с деревом и оно довольно-таки красивое. В принципе, материал для накладок ограничивается лишь фантазией. Итак, вышеупомянутые детали были изготовлены из остатков паркета, предположительно (опять же) из древесины мербау.

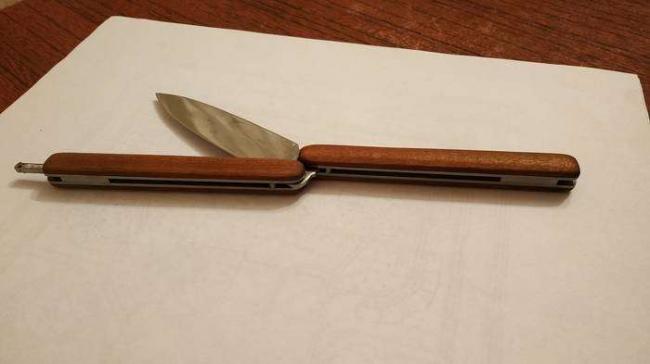

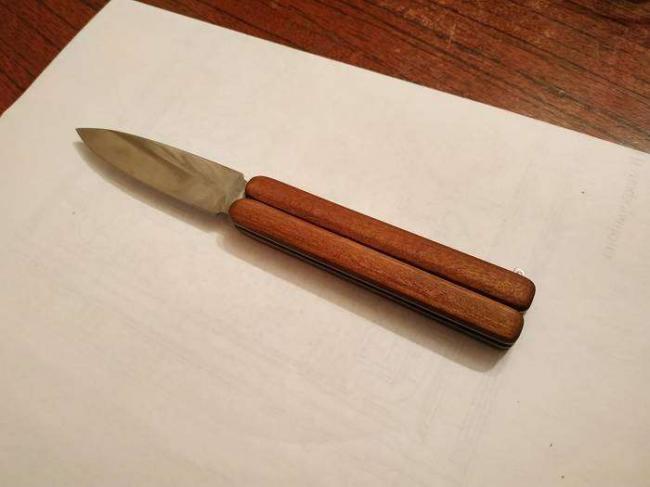

Приклеил накладки на супер клей (конструкция вышла неразборной по многим причинам, в основном из-за удовлетворительного качества материалов. К примеру, резьбу в тонкой и мягкой стали нет смысла нарезать, и отсутствия необходимого инструмента и фурнитуры). Обрабатывались ручки сначала на наждачном круге, затем наждачной бумагой вручную, постепенно снижая ее зернистость. После завершения работ с ручками, обклеиваем их скотчем (чтобы не запачкать) и возвращаемся к клинку. Опять же вручную довел лезвие до подобающего вида наждачной бумагой и приступил к заточке. Затачивал нож на самодельном заточном станке по типу apex edge pro c регулировкой угла заточки. Режущие свойства не разочаровали- с газетами расправляется на ура. Финальный штрих- обработка рукояти льняным маслом. Вот и все, нож готов).

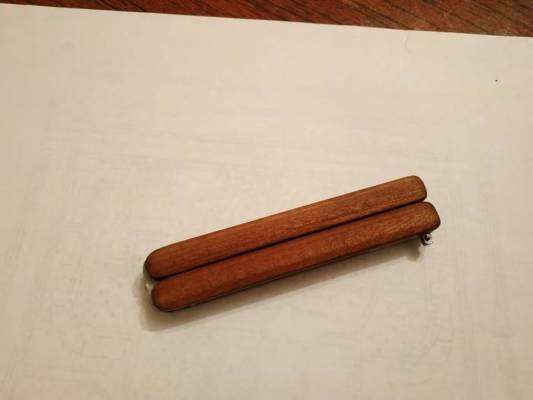

И еще немного фоточек:

В конце хотелось бы добавить, что остался очень доволен своей самоделкой. Мой первый пост, не судите строго. Большое спасибо за внимание!

67

Как сделать нож бабочку своими руками?

Нож-бабочка имеет ещё одно распространенное название — балисонг. Помимо удобства использования, такой нож компактен в размерах и безопасен при транспортировке, поэтому он отлично подойдет для использования на охоте или рыбалке. Привести в рабочее положение нож бабочку очень легко одним движением руки.

Впрочем, в данной статье сайта navseryki.ru речь пойдет не об этом. Из статьи вы сможете узнать, как сделать нож бабочку своими руками, какие инструменты и материалы потребуются для этих целей.

Определяемся с инструментами и материалами для ножа

Итак, для изготовления ножа-бабочка понадобятся следующие инструменты:

1. Тиски;
2. Болгарка с отрезными и шлифовальными кругами;
3. Электрическая дрель и набор сверл по металлу;
4. Надфиля;
5. Молоток.

Кроме того, не обойтись и без некоторых измерительных инструментов. В частности понадобится рулетка и штангенциркуль. Также, чтобы шлифовать металл, нужно будет купить мелкозернистую наждачную бумагу.

Теперь пару слов о материалах изготовления ножа-бабочка. Для клинка следует выбирать только прочную нержавеющую сталь. Лучше всего, если это будет конструкционная или инструментальная сталь, толщиной не менее чем в 3 мм.

Откуда можно взять кусок прочной стали для самодельного ножа? Да всё очень просто, и если у вас есть дома циркулярка, то наверняка и старые диски от неё. Так вот, из старого диска от циркулярки и можно сделать нож-бабочку. Подходит для этих целей и старый напильник (плоский), можно использовать даже полотно от ненужной ножовки по дереву.

В общем, если хорошо поискать у себя в гараже, то наверняка можно найти немало материалов, который подойдут для изготовления самодельного ножа. Что же касается рукоятки ножа-бабочки, то её лучше всего сделать из мягкого цветного металла, толщиной в 3-4 мм. Отличным выбором для этих целей станет кусок латуни или нержавейки.

Нож-бабочка имеет раскладывающуюся конструкцию, поэтому не обойтись при его изготовлении без шарниров. Для этого потребуются: гвозди, винты М3 под шестигранник и болт М6 длиной в 2 см, ну или заклепки. Теперь подробно остановимся на том, как сделать в домашних условиях нож бабочку.

Как сделать нож бабочку своими руками

Перед изготовлением ножа нужно определиться с его размерами и формой. Для этих целей следует использовать вот такой эскиз ножа бабочки с размерами. Предварительно его нужно распечатать на принтере в натуральную величину, что поможет намного быстрее выполнить всю работу.

Когда эскиз ножа бабочки распечатан на бумаге, его потребуется перенести на материал, из которого будет изготавливаться клинок. То же самое проделываем и с материалом, из которого будет делаться рукоятка ножа. После этого настаёт черед поработать своими руками.

Для этого, зажав сталь крепко в тиски, не забыв надеть перчатки и очки для защиты глаз, можно смело приступать к выполнению слесарных работ. Для вырезания клинка ножа потребуется использовать болгарку с диском по металлу. Именно этим инструментом сначала нужно вырезать клинок, а затем и две половинки рукоятки ножа-бабочки, которые будут соединены в дальнейшем подвижными шарнирами или обычными заклепками (что существенно упростит всю работу).

Важно, перед тем, как сверлить отверстия, заготовки должны быть полностью отшлифованы. То есть, их нужно обработать наждачной бумагой, снять напильником фаски, в общем, проделать всю грязную и изнурительную работу, с точностью, как ювелир.

Затем, отступив примерно по 5 мм от края заготовок для рукояти ножа, в них нужно просверлить по одному отверстию с краю. После этого два отверстия потребуется сделать непосредственно в самом клинке ножа, они то и послужат для установки подвижных шарниров или, как вариант, (что существенно упростит конструкцию ножа-бабочки), самодельных заклёпок из алюминиевой проволоки.

Когда нож-бабочка собран, его рукоятку можно покрасить или украсить красивой накладкой из древесины, оргстекла, и т. д. Теперь осталось только наточить лезвие ножа, и его можно смело брать с собой на рыбалку, охоту или в поход.

DmitrijНожи и мечиВсем привет, в этой инструкции я вам расскажу, как можно сделать легендарный нож «Бабочка». Такой нож мы все часто видим в различных фильмах, это любимое всеми хулиганами орудие. И это неспроста так, это нож очень удобен, имеет шикарный внешний вид и долговечен ввиду простой конструкции. При изготовлении ножа автор использовал довольно серьезное оборудование, но это вовсе не значит, что его нельзя сделать и распространенными инструментами, вопрос лишь в том, сколько по времени вы будете его делать. Самым сложным является изготовления пазов в ручках, в которые будет заходить клинок. В принципе, ручки делаются из алюминия, а этот металл довольно легко поддается обработке.Также предстоит много работ по шлифовке, тут полезно бы было иметь ленточный шлифовальный станок. Впрочем, его отсутствие – тоже не преграда, как доказывают многие мастера, изготавливая чудесный ножи ручными инструментами.Материалы и инструменты, которые использовал автор:Список материалов:— сталь, поддающаяся закалке (если вам нужен хороший нож);- алюминиевый брусок (для изготовления ручек);- винты;- шайбы;- пружинка.Список инструментов:— болгарка;- тиски;- ленточный шлифовальный станок;- сверлильный станок;- зажимы;- молоток;- маркер и другое.Процесс изготовления ножа:Шаг первый. Начинаем с клинкаНачинаем с изготовления клинка, тут вам понадобится высокоуглеродистая сталь, только такой тип стали можно закалить. Сегодня вы без труда можете купить заготовку для изготовления ножа. Также подобную сталь можно найти в некоторых пильных дисках и прочих инструментах. Обычно хорошая сталь обладает пружинными характеристиками. Прикладываем шаблон, обводим маркером и сверлим отверстия. Клинок изготавливается по стандартной схеме, особенность в том, что на клинке имеется специальный «кронштейн», к которому шарнирно крепятся ручки. Основной профиль автор вырезает с помощью болгарки, зажав заготовку в тисках. Ну а далее наступает более тонкая обработка, для этого используется ленточная шлифовальная машина. В завершении вам останется сформировать скосы на клинке, а также установить штифт. Скосы удобнее всего сделать на ленточной шлифовальной машине, установив клинок на бруске. Что касается штифта, то его нужно запрессовать в клинок и отшлифовать до нужного размера. Если вы хотите получить действительно качественный клинок, вам обязательно предстоит его закалить. Для этого клинок греем до желтоватого свечения и охлаждаем в масле. Чтобы точно определить температуру закалки, поднесите к раскаленному металлу магнит, он не должен реагировать на сталь. В крайнем случае, для охлаждения подойдет и вода, но в ней клинок может треснуть или повести из-за слишком интенсивного охлаждения.После закалки прогрейте клинок в бытовой духовке при температуре 250 градусов Цельсия в течение часа или двух, а потом дайте постепенно остыть. Теперь ваш клинок уже не будет хрупким, он будет пружинить при больших нагрузках. В завершении работ с клинком отшлифуйте его на мелкой наждачной бумаге, смоченной в воде. Ну а потом клинок можно отполировать на станке до зеркального блеска. Шаг второй. Приступаем к изготовлению ручкиДля изготовления ручки вам понадобится два алюминиевых бруска. Первым делом размечаем места под отверстия и сверлим. Основная часть из них нужна для декоративных целей. Автор использовал разнообразное количество станков для изготовления ручек, но все вполне можно сделать и вручную.Самым сложным будет вырезать пазы под клинок, автору для этого понадобился станок со специальным «толстым» диском. Если очень постараться, все это можно сделать с помощью болгарки и шлифовального диска.В завершении ручка шлифуется на ленточном шлифовальном станке до нужного профиля. Финальную обработку делаем вручную, с помощью наждачной бумаги.Шаг третий. Фиксатор ручкиФиксатор можно выточить на токарном станке или просто в патроне обычной дрели. В качестве материала подойдет алюминий или сталь. Формируем профиль как на фото и сверлим отверстие для крепления. Шаг четвертый. Собираем ножик!Для сборки ножа вам понадобятся винты, они заворачиваются в резьбу, которая нарезана в ручках. Винты нужно укоротить до нужной длины. После затягивания винтов обе половинки должны легко вращаться относительно клинка. Когда нож раскрыт, ручки фиксируют клинок за ось, которая в нем установлена. Все, что вам останется установить – это фиксатор ручки. Он также крепится с помощью винта и подпружинен, это позволяет быстро привести нож в готовность. Вот и все, на этом изготовление ножа можно считать законченным. В завершении наточите его до состояния лезвия, если это требуется. По мнению многих мастеров, нож проще всего наточить с помощью мелкой наждачной бумаги, периодически смачивая ее в воде. Еще хорошо подходит для заточки японский водный камень и прочие приспособления.На этом все, удачи и берегите себя! Используйте сие творение только в благих целях. Доставка новых самоделок на почту
