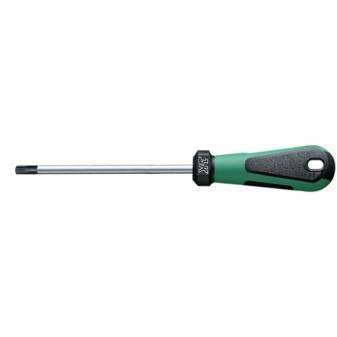

Отвертка — крайне необходимый инструмент в решении не только бытовых, но и профессиональных задач. Torx является брендом инструмента, изготавливаемого в виде звезды с шестью лучами.

Описание

Компания Textron разработала шлиц такой формы в далеком 1967 году, когда появилась необходимость в производстве болтов с повышенной прочностью. Именно такая конструкция позволяет сильнее затянуть крепежный элемент.

Производители большинства техники также оценили изобретение и стали использовать шурупы с такой головкой в мобильных телефонах, бытовых приборах. Отсутствие подходящего инструмента не позволяло пользователю самостоятельно раскручивать шурупы.

Запатентованная технология была перепатентована под новым названием Torx Plus. Разработка стала более надежной и предлагалась с антивандальным вариантом.

Виды

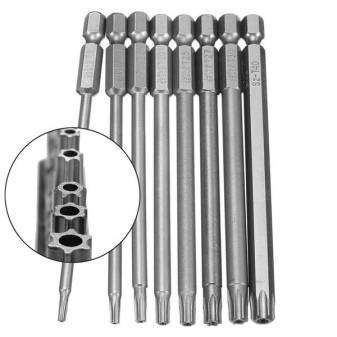

Инструмент, который обозначается буквами Т или ТХ, имеет форму наконечника в виде шестиконечной звезды. Инвертированный Torx External указывается как Е. Особенность конструкции таких приспособлений в том, что в крепеже головка изготавливается в виде звезды, в то время как на отвертке находится углубление. Чаще всего используют в конструкции транспортных средств, где необходимо, чтобы головка болта была минимального диаметра. Линейка размеров от Е4 до Е44, но она не совпадает с обычной Т.

Если есть обозначение TR, значит, это Torx Tamper Resistant, главным отличием которого считается наличие по центру шлица особого штырька. На отвертке к такому болту предусмотрено специальное отверстие.

Есть в продаже и пятилучевой Torx, он обозначается как 5-lobe Torx. По сути, это шлиц, который имеет форму ромашки, он широко используется в технике от компании Apple, поскольку отличается высокой надежностью.

Есть на рынке улучшенный вариант с приставкой Plus, у которого концы звезды срезаны. Его обозначают как IP. Размерный ряд от 1 до 100.

Еще один вариант — EP или External Plus идет с размерным рядом от 1 до 42.

Размеры

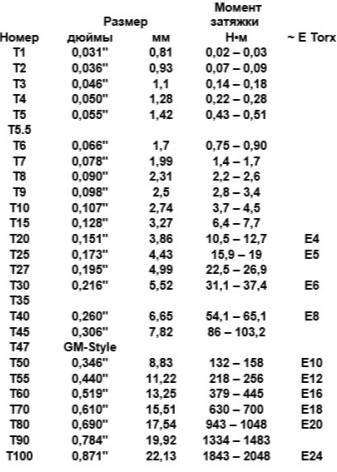

У отверток одного типа разные по размерам шлицы. Задаются эти параметры в соответствии с имеющимися стандартами в миллиметрах:

• Т1- 0.81;
• Т2 – 0.93;
• Т3 – 1.104
• Т4 – 1.28;
• Т5 – 1.42;
• Т6 – 1.7;
• Т7 – 1.99;
• Т8 – 2.314
• Т9 – 2.5;
• Т10 – 2.74;
• Т15 – 3.27;

• Т20 – 3.864
• Т25 – 4.43;
• Т27 – 4.99;
• Т30 – 5.52;
• Т40 – 6.65;
• Т45 – 7.82;
• Т50 – 8.83;
• Т55 – 11.22;
• Т60 – 13.25;
• Т70 – 15.51;
• Т80 – 17.54;
• Т90 – 19.92;
• Т100 – 22.13.

Сфера применения

Отвертки с оснасткой под шлиц Torx необходимы не только в автомобильной промышленности, но и при разборе велосипедов, банкоматов, компьютерной техники и другой электроники. Даже если шуруп с шестигранником в головке имеет сорванные края выемки, можно спокойно выкрутить крепежный элемент, используя отвертки этого типа.

Чаще всего найти такие отвертки можно в ремонтных мастерских, где занимаются разборкой сотовых телефонов, поскольку практически все современные модели представлены с болтами, у которых шлицы в виде шестиконечной звезды. Есть такие шлицы и на некоторых комплектующих к шурупам, к примеру, на жестких дисках.

Пользователи, незнакомые с официальным названием, чаще употребляют термин «звездочка». Когда велась разработка нового инструмента, первое, на что делали упор — надежность, которая должна на порядок превосходить ту, что демонстрируют болты с другими шлицами.

Инструкция по эксплуатации

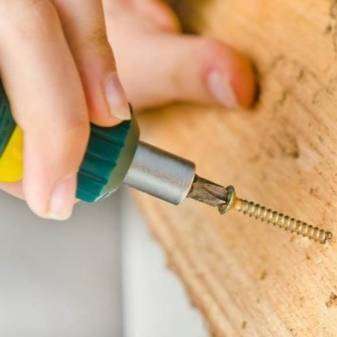

В момент эксплуатации такого инструмента необходимо принимать во внимание тот факт, что отвертка должна плотно входить в имеющееся отверстие. Если пользователь видит, что осталось свободное пространство, значит, размер головки был подобран неправильно. Это особенно ярко видно на нестандартных размерах, к примеру, Т47, который не найти в обычном наборе инструментов, поэтому его подбирают как Т45, но отвертка внутри болтается.

Инструмент требуется всовывать в шлиц до упора, иногда пользователю приходится прибегать к использованию дополнительного ударного агрегата.

Если не соблюдать эти два простых правила, тогда можно легко повредить пазы в головке шурупа.

Как выбрать?

Особое внимание при покупке качественной отвертки стоит уделять маркировке. Цифры обозначают размер. Существует таблица, в соответствии с которой и требуется действовать пользователю.

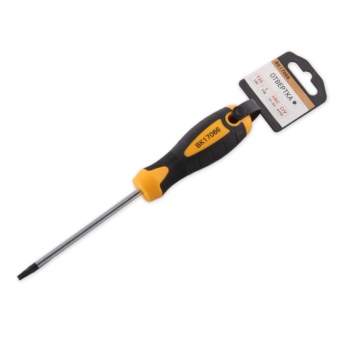

Второй момент — конструкция ручки на инструменте. Лучше выбирать с гранями, пластиковые отвертки, которые не будут прокручиваться в момент эксплуатации. Жесткий пластик может царапать и натирать руку, если есть прорезиненная накладка — это идеальный вариант.

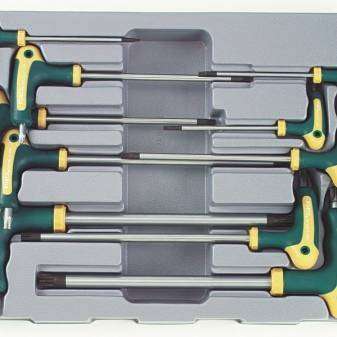

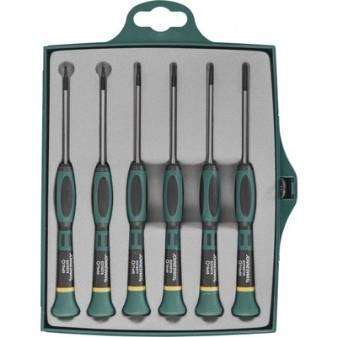

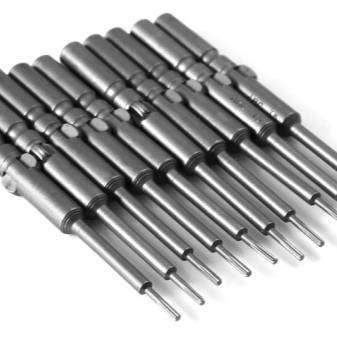

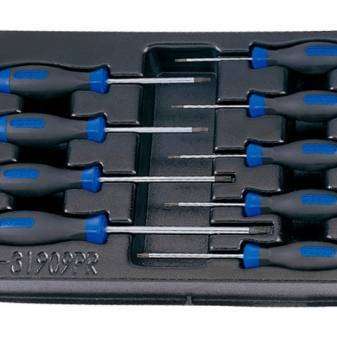

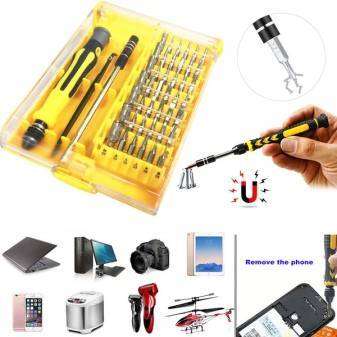

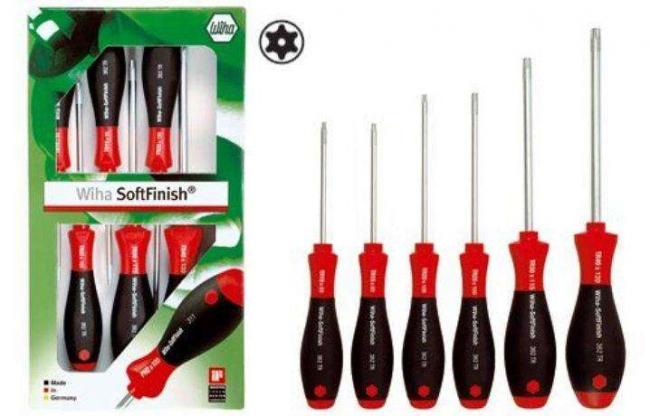

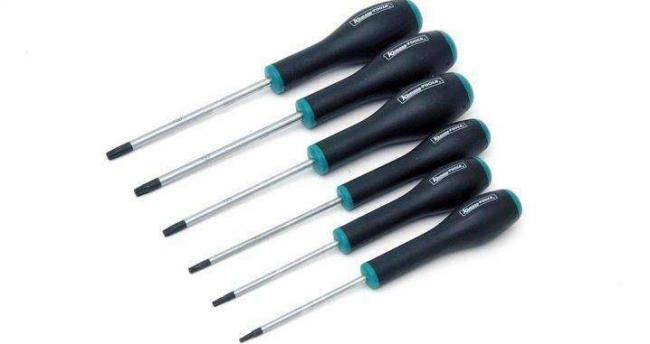

Тем, у кого достаточно средств, профессионалы советуют приобретать сразу набор отверток с шестигранной звездой. В будущем не придется докупать отвертки, достаточно просто выбрать необходимую по размеру насадку. Как правило, поставляются такие наборы в специальных кейсах, поэтому и хранить инструмент очень удобно.

Что касается материала, то металлическая часть отвертки должна изготавливаться из качественного сплава, который обладает достаточной жесткостью. Более дешевые модели быстро погнутся, и пользы от такого инструмента не будет, поскольку он не войдет в паз. Форма наконечника обязательно должна совпадать с имеющимся на отвертке жалом, а иначе можно либо сорвать на шурупе головку, либо повредить инструмент. Особенность шестигранников в том, что они рассчитаны на большую нагрузку.

Стержни могут быть длинные и короткие, отличаться по толщине и твердости. Если принимать во внимание государственный стандарт, то твердость жала отвертки должна находиться в промежутке между 47 и 52 HRC. Если меньше, то инструмент погнется, а больше – приведет к возникновению трещин. Только высоколегированная хромированная сталь отвечает всем необходимым требованиям. Она обозначается CR-V. Ответственный производитель дополнительно наносит на поверхность антикоррозийное напыление, которое повышает срок службы инструмента.

Обзор на прецизионные отвертки Torx смотрите в видео ниже.

• Цена: $13.99 брал за 9,99

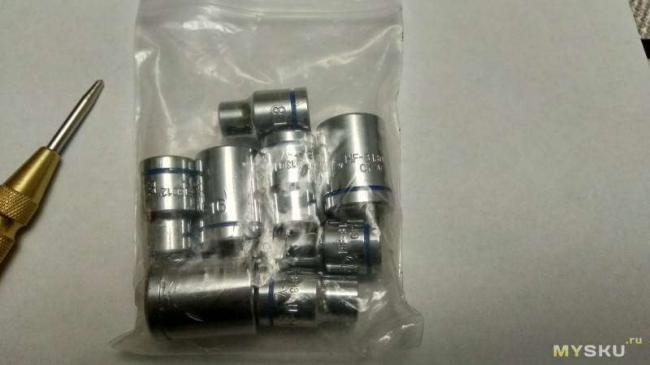

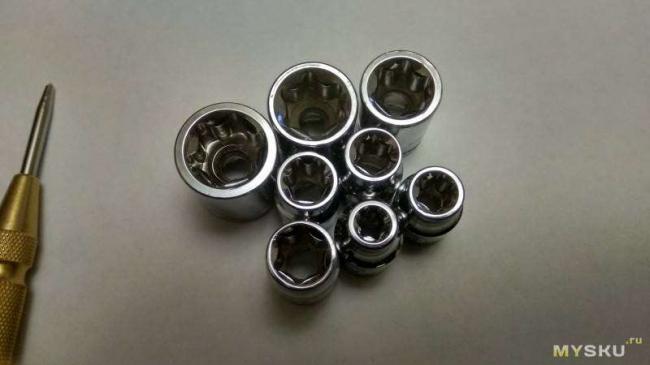

Здравствуйте, сегодня на почте получил набор торцевых головок torx. В наборе 8 торцевых головок под ключ 3/8. Решил, что такой набор должен находиться в моем гараже. Немного данных из Википедии Torx — это вид шлица резьбовых крепёжных изделий в форме шестилучевой звезды. Зарегистрированный товарный знак фирмы Textron Fastening Systems (ныне Acument Global Technologies). Официальное название, зафиксированное в стандарте ISO 10664 — hexalobular internal; в российском варианте ГОСТ Р ИСО 10664-2007 — углубление звездообразное под ключ для болтов и винтов. Повседневные названия — звезда, звездочка, торкс. Товар упакован в полиэтиленовый пакет Головки выглядят очень качественно, покрытие за все время пути посылки не испортилось ни сколов не больших царапин-добротное покрытие. Если взять в руки несколько торцевых головок, то издается приятный металлический звон, похожий на звон старых советских подшипников, если их ударить друг о друга. Мне кажется что эти головки сделаны из хорошего металла.

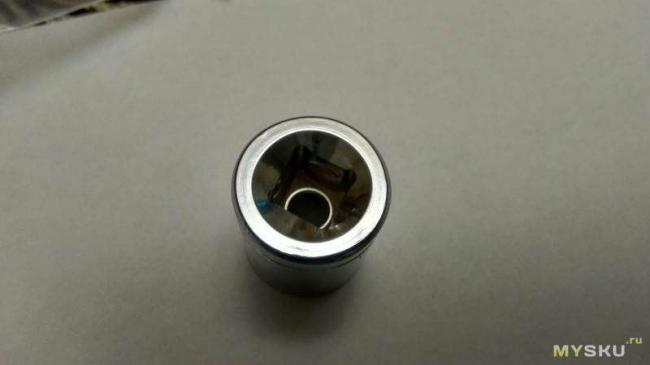

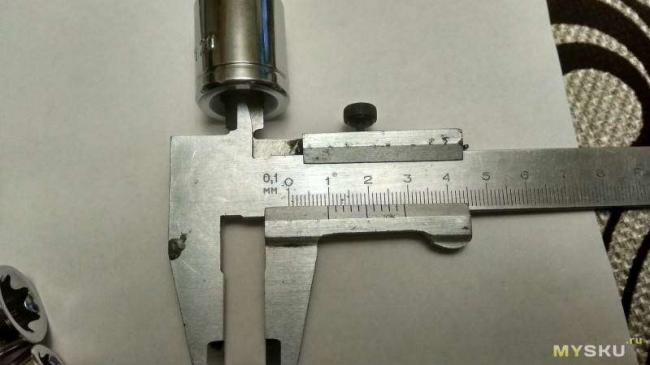

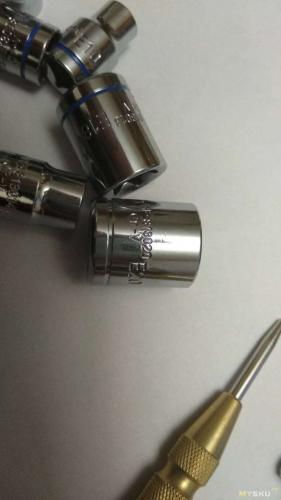

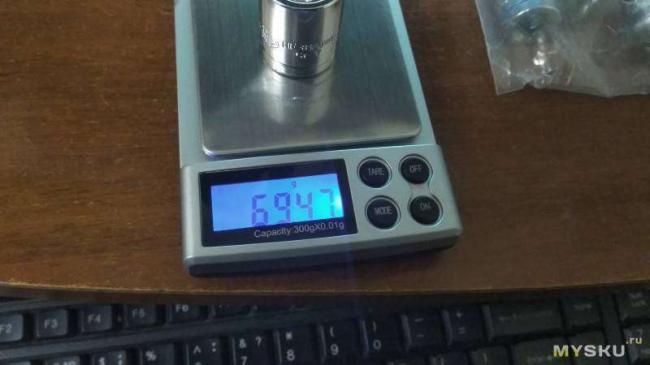

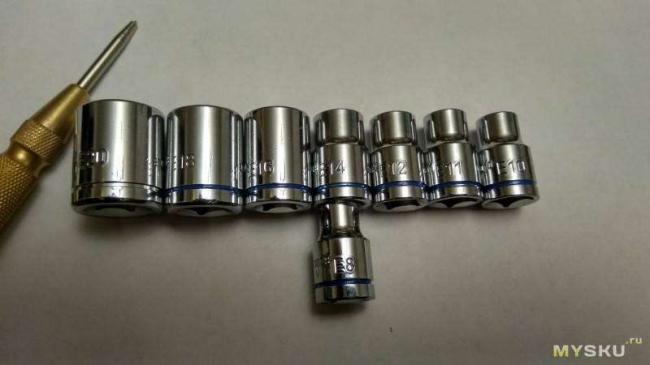

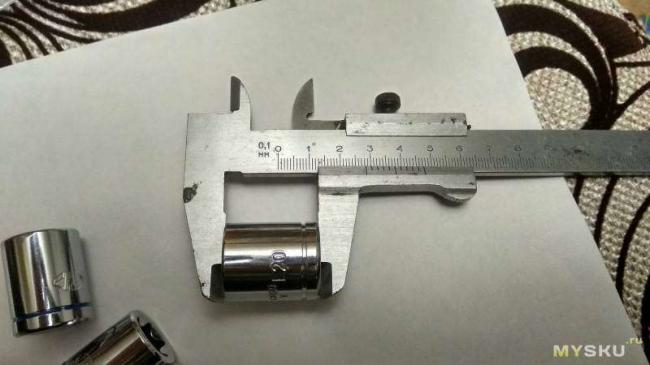

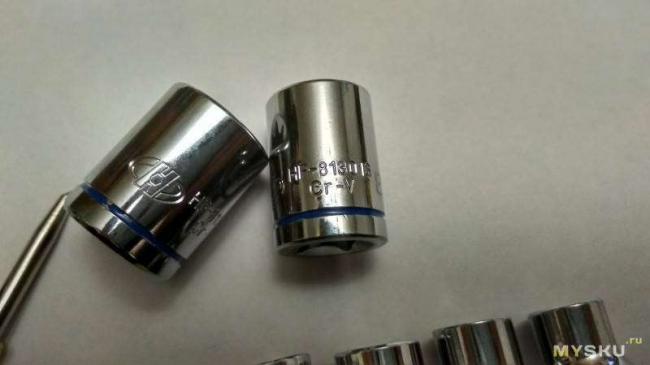

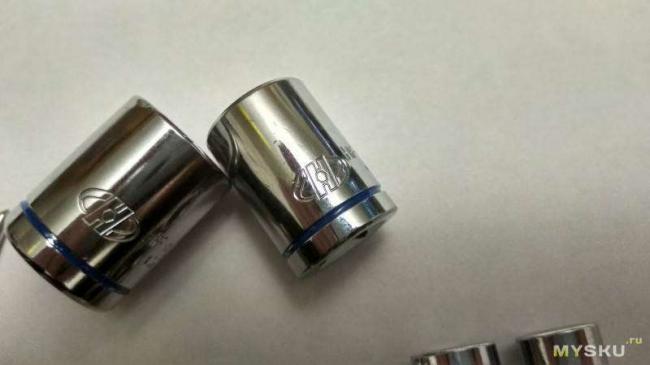

Все головки кроме головки E20 имеют каемку выкрашенную в синий цвет Видимо торопились и не успели выкрасить По-видимому фирменный значек фирмы HUAFENG К сожалению другой информации про этот бренд я не смог найти Маркировка головки HF-813020 E20 Может кому-нибудь это поможетНемного измерений Самая тяжелая головка E20 На самом деле случайно заказал торцовые головки под ключ 3/8 из за своей невнимательности, конечно же думал что придут под 1/2. Теперь придется искать и заказывать переходничек. А так в целом покупкой доволен, набор займет свое место в гараже. Используемые источники:
