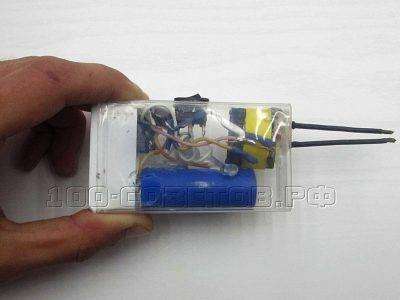

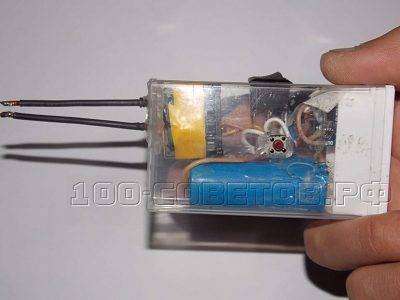

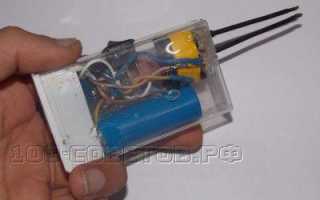

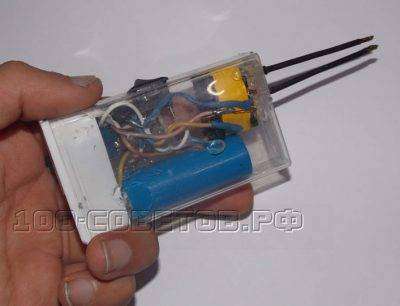

Итак суть проекта — создать бесшумную в работе, малозатратную и перезаряжаемую дуговую зажигалку за кратчайшие сроки.
От себя пару слов, перед тем как начну. Реально хорошая зажигалка, все довольны работой, так, что если имеете небольшой опыт намотки ВВ трансформаторов, то рекомендую к сборке.

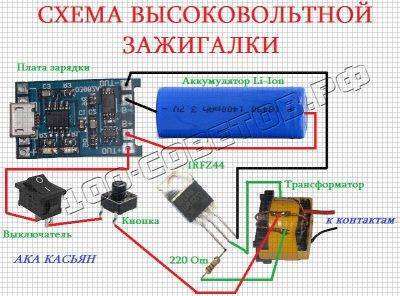

Схема сверхпростая, всего 3 компонента. Обычный блокинг-генератор на мощном полевом транзисторе, этот вариант был использован в самых ранних версиях моих электрошокеров. Обеспечивает вполне внушительную мощность с хорошим источником питания.
Полевой транзистор IRFZ 44, может быть заменен на любой другой N- канальный полевик с током выше 20 Ампер, подойдут полевики от материнских плат.

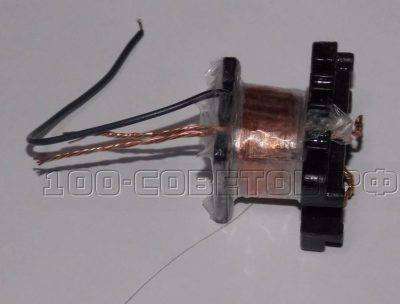

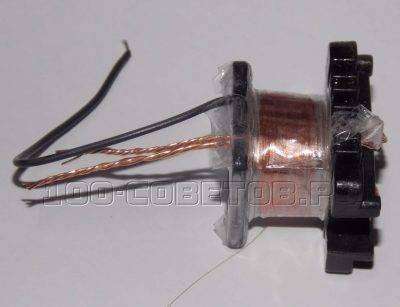

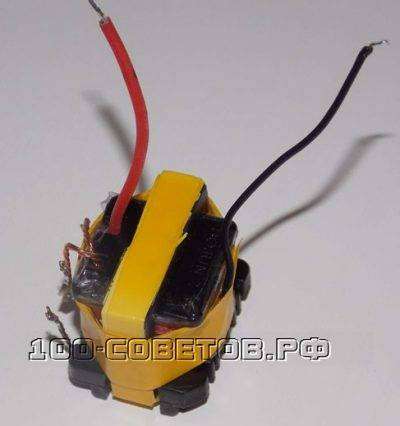

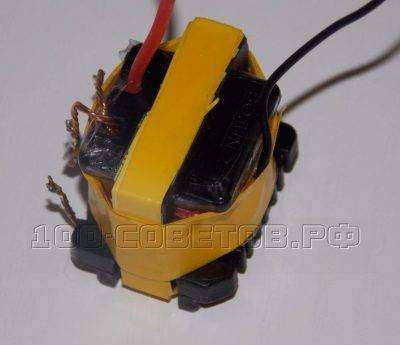

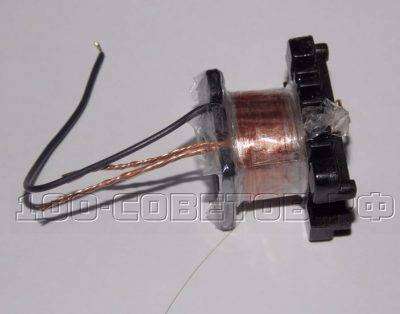

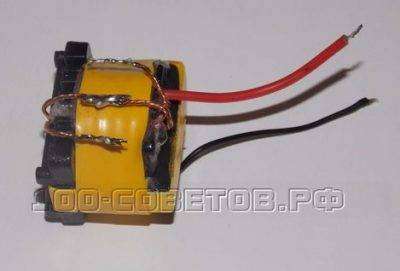

Вторичная обмотка тоже не критична, диаметр провода от 0,06 до 0,1мм, количество витков 800-1500, сердечник с каркасом можно найти в электронных трансформаторах (те, что предназначены для питания офисных галогенных ламп 12 Вольт) 20-60 ватт, стоит такой трансформатор около 100 руб.

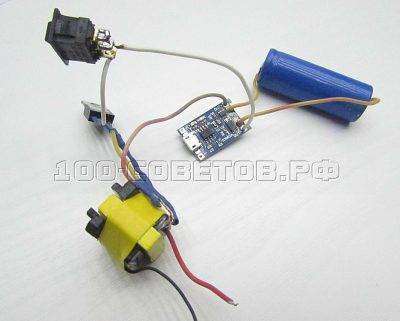

Источником питания может служить любой литий-ионный аккумулятор (только одна банка 3,7Вольт), стандарт батарейки не критичен.

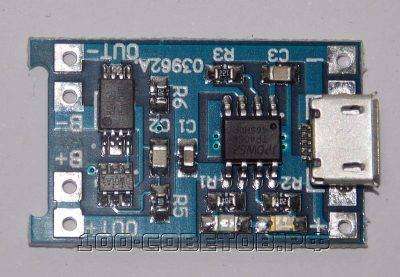

Для зарядки батареи от USB был использован контроллер заряда, Контроллер снабжен защитой от КЗ, пониженного напряжения и перезаряда батареи. Аккумулятор отключится как только напряжение на нем упадет ниже 3-х вольт (плюс минус)
«Ссылка на плату заряда »

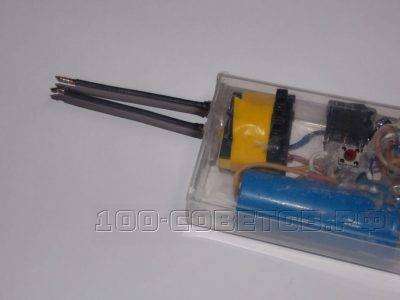

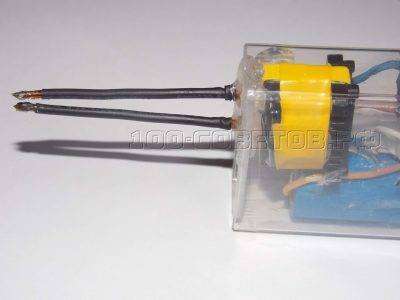

Электроды, между которыми образуется «жгучая дуга» сделаны из одножильного медного провода , диаметр от 2-х до 4-х мм.Кончики проводов очищены от лакового покрытия, именно в этом месте образуется дуга.
Китайский импульсный блок питания от GHXAMP для лампового усилителя. Тест-обзор
Ну и видео с с процессом сборки этой зажигалки.
Автор; АКА Касьян

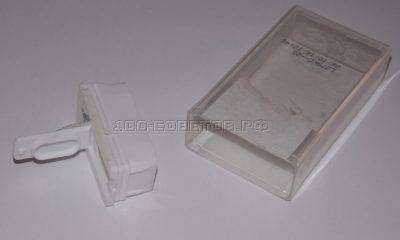

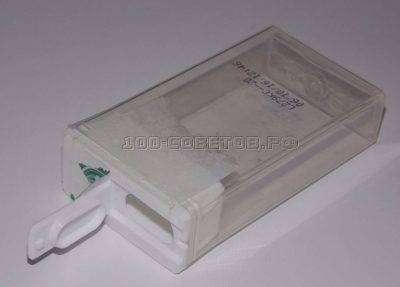

DmitrijЭлектроника / ПриспособленияКонечно, купить электрическую зажигалку для газовой плиты сегодня не составит труда. Их на рынке навалом, да и стоимость позволяет купить ее любому. В этой статье мы рассмотрим, как такую зажигалку можно собрать самому. Это будет очень полезно, так как позволит узнать ее принцип и возможно применить его в других самоделках. Основной идеей здесь является получение высокого напряжения с высокой частотой, в итоге между электродами образуется горячая искра. Такой искрой можно поджечь газ, сигареты или бумагу. Рассмотрим по порядку, как же ее сделать.Материалы и инструменты для самоделки:— паяльник с припоем;- зарядка для li-ion аккумуляторов;- li-ion аккумулятор (18490/1400 мАч);- полевой транзистор IRFZ44;- трансформатор для галогенных ламп на 50 Вт (или другой подобный);- провод 0.5 мм (должен быть в трансформаторе);- корпус;- кнопка включения и другие мелочи.Шаг первый. Подготовка зарядного устройстваДля зарядки Li-ion аккумулятора автор использовал специальную плату с защитой. На плате есть два индикатора, один горит, когда идет зарядка, а второй загорается, когда батарея разряжена. С помощью такого устройства батарею можно будет заряжать током до 1А через любой источник 5В. Как вариант, это можно делать через обычный USB-порт.Шаг второй. АккумуляторАккумулятор для самоделки подходит любого размера и емкости. В качестве примера автор установил аккумулятор стандарта 18490 с емкостью 1400 мАч. Его особенность в том, что он несколько короче обыкновенного 18650. В общем, выбор зависит от размеров зажигалки.Шаг третий. ПреобразовательВ качестве основы для преобразователя использовался транзистор типа IRFZ44, а также высоковольтный трансформатор. Сложнее всего дела обстоять с трансформатором, его придется мотать самостоятельно. Для трансформатора нужен будет сердечник от электронного трансформатора галогенных ламп мощностью 50 Вт. Еще для таких целей подойдет трансформатор дежурного напряжения из компьютерного блока питания. Сперва трансформатор нужно осторожно выпаять и убрать установленные обмотки. Сетевую проводку нужно оставить, она пригодится для самоделки. Чтобы рассоединить половинки трансформатора, их нужно прогреть при помощи паяльника. Первичная обмотка имеет 8 витков и у нее есть отвод от середины. Автор измеряет все примерно с помощью пальца. Наматывается проводка двумя шинами, при этом каждая шина имеет 4 жилы провода 0.5 мм. Провод пригодился тот, который был в качестве сетевой обмотки в разобранном ранее трансформаторе. После того как будет намотана первичная обмотка, сверху наматывается 10 слоев скотча для изоляции. Потом сверху автор наматывает вторичную или повышающую обмотку. Вторичная намотка была намотана проводом от катушки реле. Что касается реле, то подойдет любое небольшое на 12-24В. По диаметру провод должен быть в пределах 0.08-0.1 мм.Сперва необходимо к тонкому проводу обмотки припаять кусок многожильного провода, а далее начинать намотку. Провод не нужно отрезать на любой стадии намотки. Наматывать нужно слоями, при этом каждый слой содержит 70-100 витков. Сверху каждого слоя идет изоляция, которая тоже делается из скотча. В заключении должно выйти примерно 800 витков.Теперь можно фиксировать половинки сердечника, а ко второму концу вторичной обмотки нужно припаять кусок многожильного провода. Также можно прозвонить обмотку с помощью мультиметра, чтобы проверить ее целостность. В качестве конечной изоляции выступает изолента.В заключении нужно сделать фазирование первичной обмотки. Начало одного плеча соединяется с концом другого. В итоге образуется средняя точка, к которой подключается плюс от источника питания. Потом можно собирать схему автогенератора и проверять, все ли работает. Дуга должна образовываться на расстоянии в 0.5 см, а растянуть ее можно до 1 см. Если это так, значит, инвертор работает правильно. Вот и все, теперь все детали устанавливаются в корпус. Автор не устанавливал теплоотвод для полевого транзистора, но это рекомендуется сделать. Все оголенные части схемы нужно постараться спрятать под термоусадку. Вот и все, после сборки установки кнопки можно тестировать самоделку. Доставка новых самоделок на почту
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Добавить ссылку на обсуждение статьи на форумеРадиоКот >Схемы >Аналоговые схемы >Бытовая техника >
Электрозажигалка для газовой плиты Автор: AcousticManiac Опубликовано 24.10.2017 Создано при помощи КотоРед. Доброго здравия всем читателям, а Кота с прошедшей днюхой, да не опустеет его миска, а лоток пребудет чистым! Сегодня я расскажу о постройке одной полезной в быту вещицы-электрозажигалки для газовой плиты, да не простой, а портативной, работающей от батареек (таковое устройство от сети 220в., ИМХО, жесть, из пушки по воробьям). Конечно, нельзя не отметить, что гораздо проще не мучиться с намоткой всяких там дросселей и трансформаторов, а взять и купить готовую в хозмаге, она недорогая, но меня давно, будто мышь, грызла навязчивая идея сотворить это самостоятельно. И вот, в один день я все же раскопал в запасах кучку катушек-мотушек и ферритов и полез в мировую паутину в поисках подходящей схемки. И таки нашел, и даже несколько статеек к ней с описанием.
Но, к превеликой досаде, нигде не было полноценного описания дросселя блокинг-генератора. Калибр провода, сколько витков.. Обратившись на пару форумов, также не добрался до сути. Однако, толковую подсказку мне таки дали, указав на журнальчик Радио за Сентябрь 1985 года, с.25, автор Трофимов. В оригинальном виде оно мне было не надо: транзюки-германцы, какая-то лампа в разрядной части.. Почесав левой задней лапой за правым ухом, было решено скрестить слона с удавом-генератор взять из Радио, а разрядную часть из первой схемы. Вышло вот что:
Собственно, принцип работы нехитрый. Сначала блокинг-генератор на VT1 и VT2 через трансформатор TR1 повышает напряжение примерно до 40-50 вольт (пардон, нет осла для точных наблюдений), потом импульсы через выпрямительный диод VD1 заряжают конденсатор С2, когда напряжение на нем достаточно вырастает, через делитель R3R4 на управляющем электроде тиристора VS1 создается достаточный потенциал для его открытия, и он разряжает С2 через первичку TR2, затем цикл повторяется. О детальках: в генераторе можно применить очень многие маломощные транзисторы, но лучше с напряжением К-Э не ниже 25 вольт и током коллектора от 0,5А. Тиристор также особо без разницы, 600в. 0,6А или мощнее. Я взял первое попавшееся по этим характеристикам, и все заработало. Подбором резистора R1 устанавливается потребляемый ток, у меня с литиевым элементом 18650 и R2=10кОм вышло потребление чуть более 0,2А, на дальнейший подбор забил, и так сойдет (с.), вы можете понизить его по своему усмотрению, лишь бы была искра. От емкости С2 зависит частота разрядов, больше-реже. Выключатель S1-любая маленькая кнопка без фиксации. Прилагаю плату, но не забудьте ее при нужде подредактировать под размеры и особенно ЦОКОЛЕВКУ ваших конкретных деталек.
Трансформатором TR1 у меня послужила ферритовая гантелька с четырьмя ногами, отпаянная откуда-то из телевизора или монитора (вверху на первом фото в центре кадра). Диаметр сердечника 4мм., доступная длина намотки 7мм, шляпка 8мм. Сначала мотается первичка, 30 витков провода калибром 0,15-0,2мм., поверх нее вторичка 550 витков 0,1мм (стоит отметить, в покупной зажигалке TR1 весьма намного меньше, наверняка там другие данные, но я сделал вот так). Невозможно в точности мотать виток к витку на глаз вручную таким волоском, но все же постарайтесь быть аккуратнее, не спешите, тем более, что самое “сладкое” впереди. На десерт трансформатор TR2, наиболее муторный в приготовлении и заковыристый в эксплуатации элемент конструкции. Для него я взял секционированный каркас на круглом ферритовом стержне от радиоприемника (также присутствует на верхнем фото) Первичка содержит 25 витков провода 0,3мм., намотанные прямо на феррит, вторичка должна содержать не меньше 2400-2500 витков провода 0,05-0,1мм. Критически обязательно мотать вторичку на каркас, разбитый на секции, иначе межслойный пробой гарантирован. После намотки требуется принять серьезные меры изоляции-искупать транс в парафине, и в случае прокладки провода от начала вторички к разряднику прямо по трансформатору использовать проводок в толстой изоляции или на обычный надеть дополнительную (как это пришлось делать мне), иначе пробивает. Каркас лучше поискать более глубокий, а то провод может не влезть, да и удалить намотку от внешних проводов также не помешает. Количество секций-не меньше 5, лучше 6 и более. Мой каркас оказался несколько маловат, чтобы вместить столько витков провода 0,1мм. (тоньше не было), вторичка получилась едва ли около 2000 витков (ох и замучился я ювелирно махать руками, наматывая ее пару часов), поэтому для удлинения искры мне пришлось повысить коэффициент трансформации, смотав первичку до 15 витков. Результат на фото, также приложу видео.
АХТУНГ!!! Напряжение на вторичке TR2 не менее 4 тысяч вольт!!! Едва ли это опасно для жизни, так как ток очень слабый, но уверяю, не стоит во включенном состоянии браться двумя руками за два конца разрядника, пуская ток через все тело, потому как жахнет вас весьма здорово, я, пока пытался устранить пробои в трансформаторе, крутя его в руках, трижды случайно замыкал снятое питание и получал заряд непередаваемой бодрости от вторички. Если же просто ткнуть себя разрядником, искра ощутимо колется и кусается, может максимум дрыгаться мышца, но эффекта шокера нет, так что для защиты от маньяков в темном переулке это так себе инструмент. Корпусом для всего устройства мне послужил подвернувшийся на глаза в хозмаге футляр для зубощетки, в него в точности, правда, местами со скрипом вместились все органы: высоковольтный трансформатор, плата, ущербный элемент 18650 реальной емкостью 1000мАч, и небезызвестный модуль заряда на TP4056 с защитой. Светит красным-заряжается, зеленым-готово. Газ поджигает, а ведь для этого все и затевалось. Напоследок вкратце опишу возможную модификацю, почерпнутую из изученных материалов. Если таки взять генератор в исходном виде на германии, а вторичку TR1 намотать пожирнее, то штуковина должна заработать и от одной пальчиковой батарейки (в статье из Радио TR1 мотается на кольце 2000НН 10х6х5мм. 30 на 800 витков указанных ранее калибров, подбором R1 устанавливается ток потребления 0,1А). Возможно даже, что при 1,5 вольтах можно как-то обойтись и без германия современными транзюками путем изменения схемы и намотки, не вникал, без надобности, я давно уже не пользуюсь невыгодными одноразовыми батарейками, чего и вам советую. Засим откланиваюсь, удачи в повторении. Пойду, что ли, чайку поставлю..) Файлы:Схема и плата архивСтатья к схеме 1Видео работы Все вопросы в Форум. —>
|
