Простая схема микрофонного предусилителя без питания

Народ кто подскажет как подключить усилок на радиоприёмник УМ1-3? вот его инфа, но я не разобрался как его подключать: УМ1-3 это уже готовый блок «УНЧ» который вы вытащите из любого советского телевизора серии УПИМЦТ. Этот блок вы можете использовать для радиоприемника, телевизора, активной акустической системы, ну и просто как «УНЧ». Мощность данного усилителя стоставляет 3W на нагрузке не менее 4ом.Максимальное напряжение питания 15V (Не Больше!). Подключать схему надо так: Назначение выводов: 1 регулировка тембра; 2 вход; 3 общий провод; 4 положительный полюс напряжения питания; 5 выход (соединяется с громкоговорителем через электролитический конденсатор ёмкостью от 500 до 1000 мкФ, плюсом к модулю); 6 общий провод; 7 регулировка тембра. Как написано выше УМ1-3 нежилательно подключать к динамику напрямую! Надо подключать только через электролитический конденсатор ёмкостью от 500 до 1000 мкФ плюсом к модулю. Надо чтобы на микросхеме К174УН7 был теплоотвод! Если этого не зделать микросхема выйдет из строя и будет нуждаться в замене!Возникновение в модуле самовозбуждения, либо уменьшения громкости звука, сопровождающегося хрипом, означает потерю ёмкости одним из электролитических конденсаторов. Неисправный конденсатор следует заменить, соблюдая полярность.Практика показывает, что практически все электролитические конденсаторы модуля, возраст которых более 10 лет, требуют замены.Мне нужно разобраться куда подключать вывода

После разборки старых отечественных телевизоров серии УСЦТ оказывается много блоков плат, в числе которых и блоки управления. Блоки управления телевизоров 3УСЦТ, 4УСЦТ кроме органов управления содержат и платы модулей усилитель низкой частоты.

Наиболее популярны были блоки управления БУ3 (рис.1), а так же БУ411 (рис.2) и БУ413 (рис.З). В составе каждого из этих блоков есть плата А9 (А9.1), на которой смонтирована схема УНЧ. а так же некоторые узлы, не имеющие отношения к УНЧ. Усилитель низкой частоты блока управления БУ3 выполнен на основе микросхемы К174УН7. Это довольно старая микросхема, обладающая посредственными характеристиками. Но. тем не менее. УНЧ блока БУ3 обладает выходной мощностью 3 Вт. при КНИ 10% (1 Вт при КНИ 1.5%) и диапазоном рабочих частот 6015000 Гц при неравномерности 6 дБ. В цепи ООС усилителя звука работает регулятор тембра по низким и высоким частотам, обеспечивая довольно высокую эффективность регулировки (по сравнению с пассивными регуляторами).

Регулировка громкости не предусмотрена, потому что регулировка громкости в этих телевизорах осуществляется в модуле радиоканала электронным способом. Поэтому, конструируя самостоятельный УНЧ на основе этих плат нужно будет сделать обычный пассивный регулятор громкости на переменных резисторах. Номинальное напряжение питания УНЧ БУ3 составляет 15V. Но усилитель НЧ нормально работает в диапазоне от 10 до 16,5V. На плате УНЧ А9.2 непосредственно установлены разъемы Х4. Х16 и Х8 Остальные разъемы расположены за пределами платы и соединяются с ней ленточными кабелями. Точки подключения этих кабелей на схеме обозначены цифрами. Точками общего минуса являются точки 27. 24. 21, 16. Напряжение питания поступает на точку 14. А входной сигнал на точки 20 и 19.

Усилитель звука из телевизора

На рисунках 2 и 3 показаны схемы блоков управления БУ411 и БУ413. которые применялись в телевизорах 4УСЦТ. По схемам УНЧ эти блоки полностью идентичны. различие только в цепях управления. В первом случае управление кнопочное, во втором аналоговое, переменными резисторами. Но это не имеет никакого отношения к УНЧ. Платы А9 содержат УНЧ на основе микросхемы К174УН14, которая более современная чем К174УН7 блока БУ3. и обладает значительно лучшим качеством звучания. Но регулятор тембра по низким и высоким частотам выполнен по пассивной схеме, что несколько ухудшает глубину его регулировки. УНЧ блока БУ 411 и БУ413 обладает выходной мощностью 6 Вт, при КНИ 10% (4 Вт при КНИ 0,15%) и диапазоном рабочих частот 4016000 Гц при неравномерности 6 дБ.

Данный УНЧ в схеме телевизора питается напряжением 15V. но он работоспособен в значительно более широком диапазоне питающего напряжения от 8 до 18V. При этом изменяется только его максимальная выходная мощность, которая на нагрузке сопротивлением 2 Ом может достигать 10 Вт (при КНИ 10%). Чувствительность микросхемы К174УН14 составляет около 50 мВ. что позволяет использовать пассивный регулятор тембра. включенный на входе. Регулировка громкости так же не предусмотрена Поэтому, конструируя УНЧ на основе этих плат, нужно будет сделать обычный пассивный регулятор громкости на переменных резисторах.

Усилитель мощности на микросхеме К174УН14 (TDA2003)

На плате усилитель низкой частоты А9 блока БУ411 или БУ 413 непосредственно установлены разъемы Х1 и XS1. Остальные разъемы расположены за пределами платы и соединяются с ней ленточными кабелями. Точки подключения этих кабелей на схеме обозначены цифрами. Точками общего минуса являются точки 2. 4, 1, 7. Напряжение питания поступает на точку 5. А входной сигнал на точку 6. На рисунке 4 показана схема стереоусилителя на основе плат А9.2 блоков управления БУ3.

Входной сигнал поступает через разъем XI. Величины сопротивлений резисторов R1 и R4 зависят от выхода источника сигнала. Если это линейный выход, например. DVD плеера. то они могут быть указанного на схеме сопротивления или вообще их можно удалить. Если же сигнал подается от телефонного выхода, например, карманного МП3 плеера.то сопротивления этих резисторов нужно уменьшить до величин, обеспечивающих нормальную нагрузку телефонного усилителя (обычно 50100 Ом достаточно).

Читайте также статьи: Усилитель звука

Добрый день! Хочу поделиться с вами очень простой схемой усилителя для микрофона. Можно использовать с гарнитурой для компьютера. Либо собрать полностью самодельный микрофон в корпусе от шприца. Для этого подойдет любой электретный капсюль, который есть в каждом доме. Такие капсюли можно найти в гарнитурах от компьютера и телефона, в старых кассетных магнитофонах с возможностью звукозаписи и т.д. Огромным плюсом данной схемы является отсутствие необходимости в дополнительном питании.

Для сборки нам понадобится:

1. Транзистор BC547 или КТ3102 — (1 шт.)

2. Резисторы номиналом 1кОм (R1 и R2) — (2 шт.)

3. Резистор номиналом от 0 до 1 кОм (подбирается под капсюль) — (1 шт.)

4. Дисковый керамический конденсатор номиналом 100-300 пФ — (1 шт.)

5. Электролитический конденсатор 47 мкФ (6,3 -16 В) — (1 шт.)

6. Кусок макетной платы. Можно использовать навесной монтаж.

Все детали обойдутся от 30 до 60 рублей.

1. Начнем с определения полярности микрофонного капсюля.

Минусовой контакт всегда соединен с корпусом (хорошо заметно на схеме).

2. Резисторы не имеют полярности. Сопротивление резисторов R1 и R2 составляет 1 кОм. От третьего резистора (R3) зависит коэффициент усиления и подбирается под капсюль. От 0 до 1 кОм и чем выше сопротивление, тем ниже усиление. В моем случае капсюль оказался ужасным и мне понадобилось максимальное усиление, соответственно вместо R3 мне пришлось ставить перемычку.

3. Номинал дискового керамического конденсатора 100-300 пФ и полярности он не имеет.

4. Электролитический конденсатор понадобится на 47 мкФ, напряжение значения не имеет. Я использовал на 6.3 вольт, такой конденсатор имеет минимальные размеры корпуса. Полярность электролитического конденсатора можно определить по маркировке.

Белая полоса на корпусе указывает на минусовой контакт (хорошо заметно на схеме).

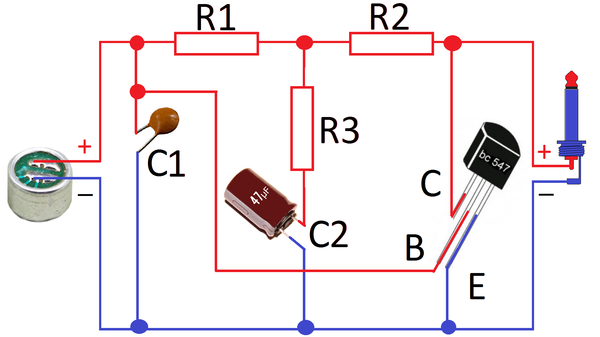

5. Главным элементом схемы является биполярный NPN транзистор BC547.

Определить выводы транзистора можно по схеме.

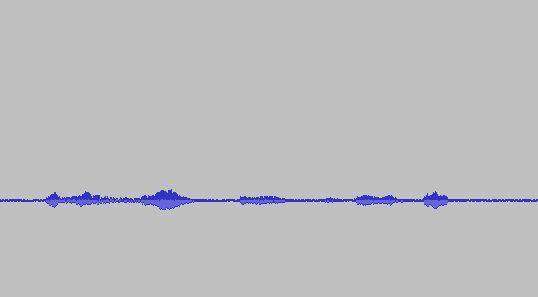

Первая запись сделана без усилителя.

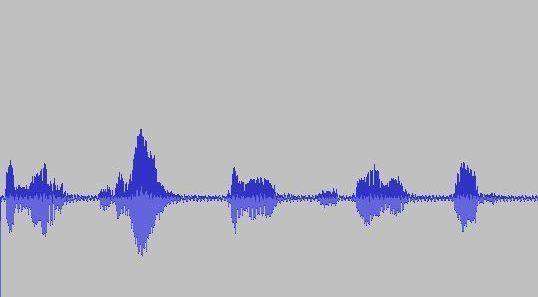

Вторая уже с усилителем, как видим уровень звука увеличился в разы.

После сборки наш усилитель можно поместить в корпус шприца и залить открытый края термоклеем. Если вы захотите облагородить внешний вид «корпуса», то просто отрежьте ушки шприца и посадите термоусадку.

Видео версия статьи с несколькими тестами звука — https://youtu.be/BLa6YhdoO2k
