Усилитель на микросхеме TDA7388 в авто

Описываемый УНЧ собран на довольно распространенной интегральной микросхеме TDA7388. Она удобна в применении для усиления звука в автомобиле или в акустике домашнего кинотеатра. Связано это с наличием у нее четырех независимых каналов усиления, которые можно объединить в необходимое количество.

Наличие защит от КЗ на выходе УНЧ и от перегрева кристалла микросхемы повысят надежность и безопасность усилителя. Также присутствие функций ST-BY и MUTE дает возможность управлять наличием выходного сигнала и потреблением тока (запуская спящий режим).

Множество аналогичных микросхем (TDA7850, TDA7560, TDA7386, TDA7384 и другие), отличающихся выходной мощностью, создают широкие возможности для замены под необходимые цели усилителя.

Основные характеристики микросхемы TDA7388

Диапазон напряжения питания ……….. 8-18В

Сопротивление нагрузки ………. 4Ома

Количество каналов …….. 4шт

Выходная мощность (Vs=14.4В, Rout=4Ома, THD=10%) ……… 26Вт

Пиковый выходной ток ………. 4.5А

Детальные характеристики находятся в Datasheet.

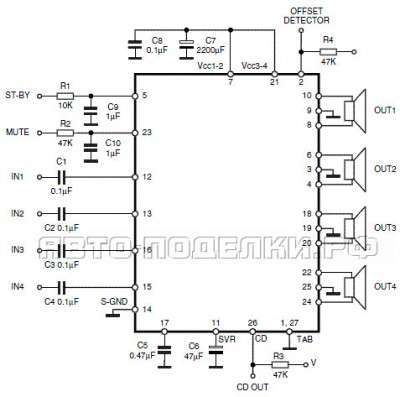

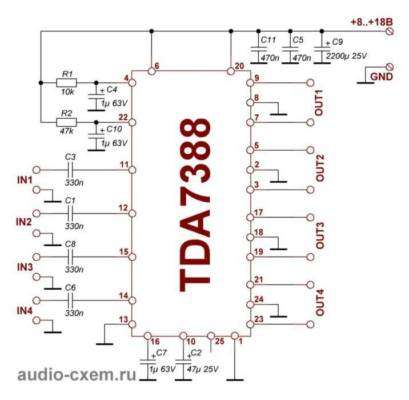

Схема усилителя на TDA7388

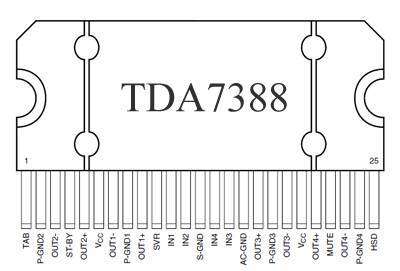

Расположение, а также обозначение выводов микросхемы TDA7388.

Резисторы можно применить любой мощности, начиная с 0.125Вт и более. Разделительные конденсаторы C1, C3, C6, C8 рекомендуется установить пленочного типа, но за неимением и керамические сойдут.

Про управление режимами MUTE и ST-BY я писал в статье «Усилитель на TDA7384 (4 канала по 25Вт)». В печатной плате, приложенной к статье, исключено управление этими режимами и реализован автозапуск. При подаче напряжения питания на усилитель происходит автоматический выход из спящего и беззвучного режима.

Радиатор для усилителя необходим. Площадь его должна быть не менее 400см² . Также стоит заметить, что применение теплопроводной пасты при установке радиатора на фланец микросхемы TDA7388 повысит теплопередачу, а также надежность устройства в целом.

Печатная плата односторонняя. Вариант двухстороннего исполнения представлен в статье «Автомобильный усилитель на TDA7560 4 канала по 77Вт».

Для объединения каналов, например в стерео, нужно соединить входы перемычкой. Соединив перемычкой все четыре входа, получаем моно режим, в четырех колонках будет звучать один канал.

Печатная плата УНЧ на TDA7388 СКАЧАТЬ

Datasheet на TDA7388 СКАЧАТЬ

Данный четырех канальный усилитель будет интересен автолюбителям, тем, кто хочет создать домашний кинотеатр с акустическим 3 D – эффектом, а также начинающим радиолюбителям из-за простоты сборки.

Характеристики усилителя

• Напряжение питания от 10 до 18В, рекомендованное 18В, только при этом напряжении можно рассчитывать на максимальную мощность усилителя. При таком диапазоне напряжения найти подходящий блок питания не составит труда, а также данный усилитель отлично подойдет для установки в автомобиль.
• Технология выходного каскада усилителя MOSFET, то есть используются полевые транзисторы.
• Диапазон воспроизводимых частот от 20 до 20 000 Гц, класс усилителя AB.
• Защиты от короткого замыкания выходного каскада усилителя, защита от переполюсовки, от перегрева, а также функции ST-BY и MUTE.
• Рассчитан на работу с нагрузкой 4 Ом и выдает до 41 Вт на канал номинальной мощности.
• Прост в изготовлении, широко распространен и дешев.

Рекомендации по сборке усилителя.

Усилитель собирается на печатной плате размерами 70х35мм.  Электролитические конденсаторы следует использовать напряжением от 25В, остальные лучше взять пленочные. Микросхема TDA7388 взаимозаменяема с TDA7560. Выходной каскад работает в мостовом режиме, поэтому разделительные конденсаторы на динамики не требуются.

После сборки усилителя из рабочих деталей, усилитель начинает работать и не требует наладки.

Однако следует учесть, что выводы MUTE и ST-BY должны быть замкнуты на плюс, данные функции включаются путем разъединения их выводов от плюсовой шины.

При использовании блока питания 12В или автомобильной сети, для питания усилителя, следует учесть, что максимальный потребляемый ток может достигать 15А.

Также усилителю требуется большой радиатор 50см², для рассеивания более 120Вт, его размеры можно снизить путем установки охлаждающего вентилятора.

Скачать печатную плату

Если будете использовать блок питания от ПК то полезно будет знать. Для запуска ATX блока питания, требуется замкнуть зеленый провод и черный, в колодке идущую на материнскую плату.  Для того чтобы блок питания не уходил в защиту, нужно помимо 12В шины нагрузить и 5В шину, например лампочкой накаливания.

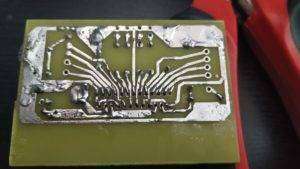

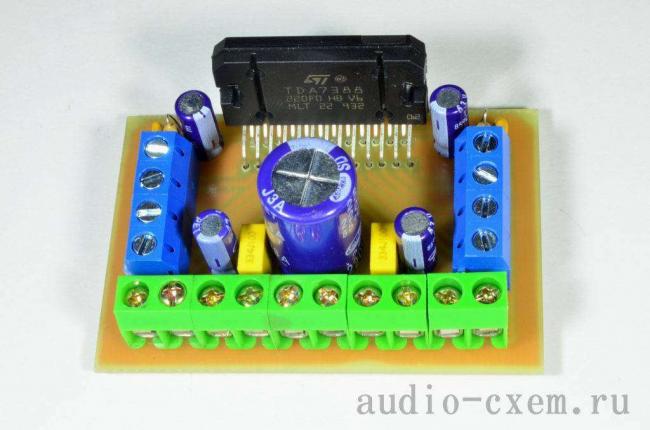

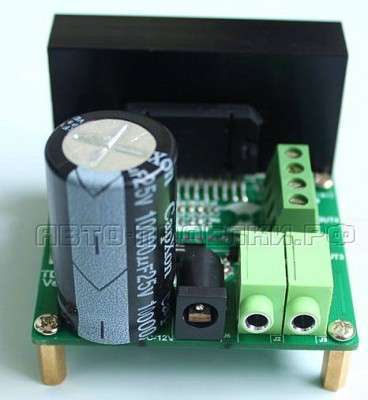

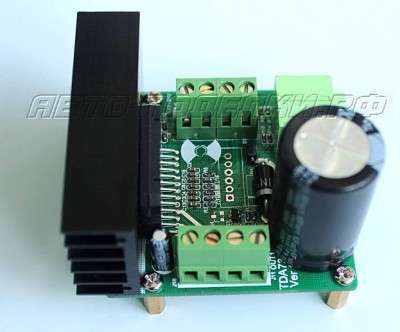

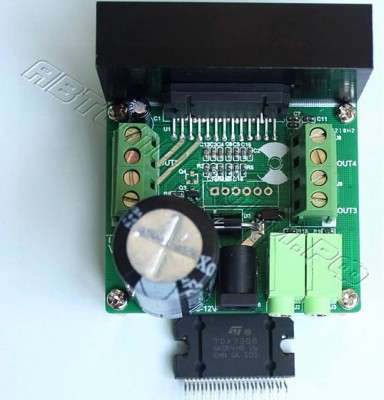

Готовая плата выглядит примерно так.

Дорожки следует обязательно залудить, если этого не сделать, то со временем медь будет окислятся. Также за счет олова увеличивается сечение проводника. Дорожки идущие с выхода усилителя лучше укрепить проволокой, путем припаивания ее поверх дорожки. Так как ток проходящий по этим дорожкам может быть приличным, а размеры платы не позволяют сделать их достаточно большого сечения. Либо разводить плату на двухстороннем стекло текстолите.

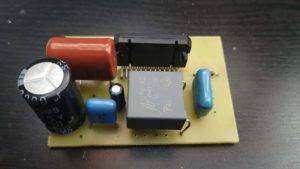

Микросхему установил на радиатор от музыкального центра. Плату зафиксировал двумя болтиками к радиатору. Конструкция получилась достаточно жесткая.

Для использования всех 4 каналов я использовал простой делитель сигнала. То есть сигнал с одного канала делится на два.

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Успехов!
