«Сухой» Т-50 ПАК ФА. Фото. Характеристики. История.

2015-01-27

Этим современным истребителем военное руководство страны хочет в будущем вытеснить Су-27 из внутренних войск России. Также разрабатывается экспортная модификация самолета совместно с индийскими инженерами-конструкторами, названа FGFA.

История создания

Требование разработать высокоманевренный и незаметный истребитель впервые поступило в конструкторские бюро в конце 80-х годов. Как планировалось, он должен был заменить во фронтовой авиации Су-27 и МиГ-29. Поэтому во время разработки было создано 2 проекта. Один из них получил название 1.44, и разрабатывали его в РСК «МиГ», а второй – Су-47, разработкой которого занимались в ОКБ Сухого. Однако распад СССР и, как следствие, погружение страны в тяжелый экономический кризис привели к недостатку финансирования, и оба проекта пришлось сворачивать. Правда, Су-47 успели выпустить и использовали его как летающую лабораторию. Возможно, по этой причине возобновление разработок истребителя пятого поколения было поручено специалистам из КБ Сухого.

Ход работ над созданием ПАК ФА (Т-50)

Проектирование истребителя 5-го поколения началось в 2002 г. Макет нового самолета в 2004 г. продемонстрировали перед президентом РФ В.В. Путиным, а в 2005 г. уже было выделено финансирование разработки.

Декабрь 2007 г. На своей пресс-конференции гендиректор ОКБ «Сухой» М. Погосян обнародовал перспективы, согласно которым летные и наземные испытания ПАК ФА (Т-50) должны были начаться в 2009 г., а серийный выпуск – в 2015.

26.12.2008 г. А. Зелин, главнокомандующий ВВС России, заявил, что первый готовый образец данного истребителя наша страна получит 12.08.2009 г., и в этом же году он впервые поднимется в воздух. Также, с его слов, в 2010 будет произведено еще 3 проверочных летательных аппарата.

11.08.2009 г. Собрано 3 самолета. Первый полет рассчитан на ноябрь, а второй – на декабрь 2009 г. (слова руководства ВВС России).

Тяжелые метеоусловия не позволили поднять в воздух «Сухой» Т-50 ПАК ФА в оговоренные сроки. В конце 2009 самолет только смог совершить пробежки по взлетной полосе аэродрома, первый полет перенесли на январь 2010. В секрете старались сохранить внешний вид самолета до официального пресс-релиза первого полета истребителя 5-го поколения КБ Сухого. Страницы прессы и интернета были переполнены недостоверными данными о новинке отечественного самолетостроения.

23.12.2009 г. Были выполнены первые пробежки ПАК ФА Т-50 на базе аэродрома «Дземги» (Комсомольск-на-Амуре).

25.05.2010 г. После визита делегации Общественной палаты РФ в Бразилию и Аргентину один из ее членов Иосиф Дискин заявил, что Бразилия очень заинтересована в совместном проектировании истребителя пятого поколения.

Летные испытания

Первым поднять в воздух «Сухой» Т-50 ПАК ФА поручили заслуженному летчику-испытателю, Герою России Сергею Богдану. И случилось это 29.01.2010. Второй полет был датирован 12.02.2010 г., как и впервые, выполнен на аэродроме «Дземги». Спустя 3 дня, 15.02.2010, на том же аэродроме успешно удалось совершить третий проверочный полет ПАК ФА Т-50.

Для доработок авионики полеты решили прекратить и возобновили в середине марта. Как заявил глава КБ «Сухой» М. Погосян, уже за первые 3 полета на новом боевом самолете удалось достичь угла атаки в 27° − потрясающий результат, которого на Су-27 удавалось достичь лишь спустя полгода летных испытаний.

По состоянию на 6.04.2010 г. Т-50 ПАК ФА завершил 6 испытательных полетов, все – успешно. Как заявили специалисты оборонно-промышленного комплекса, существенных доработок самолету не понадобится.

8.04.2010 г. Самолетом Ан-124 «Руслан» перевезли первый образец ПАК ФА в Жуковский, где планировалось продолжить основной этап испытаний военного самолета 5-го поколения. Старт летных испытаний в Жуковском начался уже 29 апреля, и управлял машиной тот же Сергей Богдан. Первый этап летных и наземных испытаний «Сухого» Т-50 ПАК ФА завершился в середине июня 2010 г. Обошлось без происшествий.

Начиная с конца ноября 2010 г., к летным испытаниям подключают вторую машину ПАК ФА.

14 марта 2011 г. впервые удалось военным самолетом пятого поколения преодолеть сверхзвуковой барьер, после чего началась полноценная проверка возможностей Т-50 на сверхзвуковых скоростях.

На средину августа 2011 г. обоими экземплярами было совершено 84 полета. Для широкой публики первый полет продемонстрировали 17 августа 2011 г. на авиавыставке МАКС-2011.

Спустя 2 года в общей сложности было совершено более 450 вылетов, а на МАКС-2013 представили полет одновременно трех ПАК ФА с выполнением ряда трюков.

Стоимость

На своей пресс-конференции президент Владимир Путин заявил, что на первый этап создания военного самолета 5-го поколения ушло 30 млрд. руб. и еще столько же нужно для полного завершения проекта. Однако если сравнить эту стоимость с западными прототипами, то наша боевая единица оказывается дешевле примерно в 2,5-3 раза. Индия согласна закупать «Сухой» Т-50 ПАК ФА по стоимости $100 млн за один самолет.

Конструкция ПАК ФА

Общие сведения:

Большая часть информации о боевом самолете пятого поколения засекречена, поэтому можно лишь предположительно описать характеристики истребителя. Если взять размах крыла, то он уступает по величине Су-27. По общей массе относится, как и Су-27, к разряду тяжелых истребителей. Самолет полностью соответствует всем требованиям к истребителям 5-го поколения: малозаметность, обладание сверхзвуковой крейсерской скоростью, способность маневрирования с большими перегрузками, оснащение передовой авионикой, многофункциональность.

Кабина

Кабина в «Сухом» Т-50 ПАК ФА одноместная, по сравнению с Су-27 немного шире. Оснащена генератором кислорода. В некоторой мере оборудование напоминает кабину Су-27.

Отображается информация на двух индикаторах МФИ-35 с дисплеем 15″. Еще два многофункциональных индикатора, меньших размеров, отражают информацию выше справа. Плюс в наличии имеется широкоугольная коллимационная система ШКС-5 и речевой информатор. Как стало известно, на стекле пилота тоже будет видна часть летной информации.

Органы управления – центральный рычаг управления самолетом (РУС) и боковой рычаг управления двигателем (РУД).

Из двух частей состоит фонарь кабины: задней и передней (козырька). Открытие его происходит сдвигом назад задней части. В модификациях Т-50-1, Т-50-3 переплет продольный, а в остальных он отсутствует. Предполагается, что в будущем конструкция фонаря кабины будет значительно изменена. На внутреннюю сторону фонаря нанесли специальное покрытие, что уменьшило радиозаметность самолета на 30%.

Как заявил «Интерфаксу» 23 мая 2010 г. С. Поздняков, гендиректор НПП «Звезда», на ПАК ФА поставят катапультное оборудование 5-го поколения. Из его слов следует, что по своим особенностям оно должно существенно превосходить кресла, установленные на самолетах, которые в то время были приняты на вооружение в ВВС России. Главным отличием новой катапульты станет задействование электронной системы управления смещением кресла, напрямую связанной с информативной системой истребителя. Данная система будет в автономном режиме анализировать скорость аппарата, высоту его полета, угловые скорости, углы крена, тангажа и прочие параметры.

Также учитывается значение веса пилота, который допускается в пределах от 44 до 111 кг. Проверка нового кресла проводится параллельно летным испытаниям. Согласно словам Позднякова завершить работу над креслами пятого поколения планируют в конце 2010-го. Новое оснащение кабины, система жизнеобеспечения и кислородная система на ПАК ФА также будут доработаны в этом году – добавил гендиректор НПП «Звезда».

Малозаметность

Одним из главных требований к военному самолету пятого поколения является его малозаметность, суть которой заключается в применении комплекса мер, уменьшающих вероятность обнаружения истребителя с помощью систем наземной и воздушной навигации.

Не только кабина, но и другие покрытия отделаны отражающими материалами и специальными радиопоглощающими конструкциями, которые ослабляют сигнал и отражают его в сторону исходника.

«Сухой» Т-50 ПАК ФА. Галерея.

«Сухой» Т-50 ПАК ФА. Видео.

Другие боевые единицы

—> Далее.ГлавнаяОбзорыАвиация

Сверхзвуковой самолет – «невидимка» набирает скорость от 2100 до 2600 километров в час без форсажа. Хотя совсем недавно даже сам полет в небо казался фантастикой. Тем не менее, современный военный самолет российских вооруженных сил стал иллюстрацией к рассказам о звездных войнах.

Маневренность, невидимость, оснащенность ракетами двух уровней боя, привязка к местности с точностью до метра в системе «свой — чужой», достижение сверхзвуковых величин — вот неполный перечень характеристик истребителя пятого поколения Т-50. Три первых образца были собраны в 2010 году в Комсомольске-на-Амуре, и сегодня этот авиационный комплекс только модернизируется и совершенствуется.

Имеющееся на его борту оборудование настолько совершенно, что практически исключает обнаружение: от конструктивных особенностей до отражающих радиоволны материалов. Самолет по современным меркам – совершенный продукт человеческой мысли. И все же некоторые вопросы могут возникнуть. Например, зачем при сверхзвуковых скоростях иметь на борту зеркало?

Ответ на этот вопрос, и не только, вы найдете в видео ниже.

/Артем Кузнецов/

Истребитель пятого поколения получил обозначение в КБ как  Т-50  (ПАК-ФА), что расшифровывается как Перспективный авиационный комплекс  фронтовой авиации.Разрабатывается  подразделением Объединённой авиастроительной корпорации — ОКБ Сухого, где он проходит под обозначением Т-50.

 один из наиболее вероятных противников Т-50 (ПАК-ФА).

Лучшие моменты из всех видео с участием истребителя T-50 PAK FA , фигуры высшего пилотажа, показательные выступления, лучшее качество видео какое только смог найти. Ну и немного нарезал, для зрелищности. Спасибо Conter MC 13 за композицию Портал В Третий (Dj PEX Prod).

Истребитель пятого поколения Т-50 (ПАК-ФА)

Первый полёт опытный  прототип  совершил 29 января 2010 г . длительностью около 45 минут.  На данный момент известно о четырёх прототипах  истребитель пятого поколения Т-50 (ПАК-ФА) в общей сложности они совершили более 120 полетов.

пятое поколение перспективный авиационный комплекс фронтовой авиации

В начале 2012 году к летным испытаниям присоединится пятый прототип самолета истребитель пятого поколения Т-50 (ПАК-ФА) .

Российский истребитель пятого поколения Т-50 ПАК-ФА в анфас фото

Первые два прототипа истребитель пятого поколения Т-50 (ПАК-ФА)  наматывают лётные часы  на аэродроме Летно-исследовательского института имени Громова в Жуковском.

рулёжка T-50 (PAK-FA)взлёт Российского истребителя пятого поколения PAK-FAT-50 (PAK-FA) на взлёте фото

Впервые свои пилотажные возможности, перспективный авиа комплекс фронтовой авиации — истребитель пятого поколения Т-50 (ПАК-ФА), широкой публике показал  на авиасалоне в Жуковском МАКС 2011.

ИСТРЕБИТЕЛЬ ПЯТОГО ПОКОЛЕНИЯ ПАК-ФА Т-50 T-50 PAK-FA хороший ракурс

Ну и как планируется  в 2013 году будет поставлена установочная партия или мелкосерийное производство самолётов это типа для испытания вооружений.

По условиям соглашения с Министерством обороны России, компания «Сухой», разрабатывающая Т-50 (ПАК-ФА) , должна будет поставить первые десять Т-50 Липецкому центру боевого применения и переучивания летного состава, где будет продолжена программа испытаний. В настоящее время российское военное ведомство планирует приобрести 60 истребителей Т-50, не считая самолетов опытной партии. Потребность ВВС России в самолетах типа Т-50 оценивается в 150 единиц.

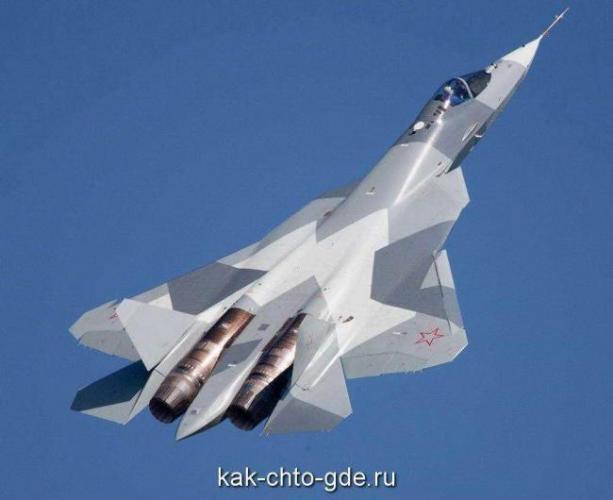

РОССИЙСКИЙ ИСТРЕБИТЕЛЬ ПЯТОГО ПОКОЛЕНИЯ ПАК-ФА Т-50

Ещё красивое фото.

Истребитель пятого поколения

Для экспортных поставок на базе ПАК ФА совместно с Индией создаётся экспортная модификация самолёта, получившая обозначение FGFA (Fifth Generation Fighter Aircraft — истребитель пятого поколения).

Fifth Generation Fighter Aircraft

Наиболее вероятный соперник способный тягаться с Т-50 (ПАК-ФА), это .

 F-22 «Raptor»— многоцелевой истребитель пятого поколения, разработанный компаниями Lockheed Martin, Boeing и General Dynamics.

Истребитель пятого поколения F-22 Raptor

Сравнительные размеры  T-50 (PAK-FA) с .

CY 27 vs T-50 (PAK-FA), а вот догоню, здесь видны сравнительные размеры

Необходимо отметить, ДЛЯ ЛЮБИТЕЛЕЙ ПОСПОРИТЬ какой самолёт лучше, ответ убийственно краток. Тот который стоит на вооружении, а единственный стоящий на вооружении истребитель пятого поколения, это американский «Raptor».

Если бы война началась сию минуту, у кого было бы превосходство в воздухе?

 А теперь едем дальше:  Американский  истребитель пятого поколения F-22 Raptoг   снят с производства в 2011 году,(а везде ПАК ФА сравнивают именно с F-22) за время производства с 1997 года по  2012 год было выпущено 195 машин, из них 187 истребителей переданы ВВС США. Конгресс США отказался от  закупок  истребителя  F-22 «Raptor», в пользу увеличения расходов по программе для интенсивной  разработки нового многоцелевого истребителя F-35.

ударный многоцелевой истребитель пятого поколения f35

Вторая американская машина нового поколения – F-35, в настоящее время проходящая испытания, сталкивается с проблемами другого рода: США попытались создать «дешевый истребитель» пятого поколения, который обладал бы теми же возможностями, что и более дорогой F-22, но в несколько урезанном варианте – меньший боезапас, несколько меньшая дальность и скорость полета, меньшие возможности РЛС, и так далее.

На поверку совместить эти требования в одной машине оказалось очень сложно. Стоимость F-35 переваливает за 150 миллионов долларов, в 2 раза больше первоначальных планов,  а достичь ряда возможностей F-22, например  бес форсажной сверхзвуковой скорости, на F-35 пока не получается.

Так же разработки под названием J-20 ведутся в КИТАЕ.

J-20  истребитель пятого поколения, это первый военный самолет, созданный в  Китае, у которого нет прямого прототипа.

многоцелевой истребитель пятого поколения J-20 «Черный орёл»

Практически вся информация о нашем  истребитель пятого поколения Т-50 (ПАК-ФА) является секретной.

Но сначала стопроцентные факты.

 составляет  около 10000 долларов, а час полета истребителя F-22 «Raptor» обходится бюджету США почти в 40 тысяч долларов, из тех задания стоимость полёта истребитель пятого поколения Т-50 (ПАК-ФА) должна быть доведена до 1500 долларов.

Половину стоимости разработки Т-50 (ПАК-ФА), оплатила Индия и планирует закупить 250 Т-50 (ПАК-ФА).

 Продажа F-22 «Raptor» другим странам запрещена законодательством.

Су 30 на радаре виден как металлический объект 5,4 кв.метра. то Т-50 (ПАК-ФА) в 40 раз меньше.

Т-50 (ПАК-ФА), может быть бомбардировщиком и штурмовиком, способен уничтожать любые цели как на земле, так и в воздухе.

Т-50 (ПАК-ФА) способен сопровождать 60 целей одновременно, и обстреливать около 20 из них.

На нём установлена система автоматического распознавания целей, система сама распознаёт врага, и выбирает самые опасные мишени, пилот даёт команду на её уничтожение.

Т-50 (ПАК-ФА) полностью автоматизирован, во внештатных ситуациях может обойтись без пилота.

Подан патент на конструкцию прототипа истребителя пятого поколения Т-50 ПАК ФА, поданного в адрес Федеральной службы по интеллектуальной собственности, патентам и товарным знакам, датированного 28 июля 2010 года и опубликованного 27 января 2012 года.

Формула изобретения

1. Самолет интегральной аэродинамической компоновки, содержащий фюзеляж, крыло, консоли которого плавно сопряжены с фюзеляжем, горизонтальное и вертикальное оперение, двух двигательную силовую установку, отличающийся тем, что фюзеляж снабжен наплывом, расположенным над входом в воздухозаборники двигателей и включающим управляемые поворотные части, средняя часть фюзеляжа выполнена уплощенной и образована в продольном отношении набором аэродинамических профилей, мотогондолы двигателей разнесены друг от друга по горизонтали, а оси двигателей ориентированы под острым углом к плоскости симметрии самолета по направлению полета.
2. Самолет по п.1, отличающийся тем, что вертикальное оперение выполнено цельноповоротным с возможностью синфазного и дифференциального отклонения.
3. Самолет по п.2, отличающийся тем, что цельноповоротное вертикальное оперение установлено на пилонах, расположенных на боковых хвостовых балках фюзеляжа, при этом на фронтальной части пилонов расположены воздухозаборники продува мотоотсеков и теплообменников системы кондиционирования.
4. Самолет по п.1, отличающийся тем, что горизонтальное оперение выполнено цельноповоротным с возможностью синфазного и дифференциального отклонения.
5. Самолет по п.1, отличающийся тем, что реактивные сопла двигателей выполнены с возможностью синфазного и дифференциального отклонения.
6. Самолет по п.1, отличающийся тем, что входы воздухозаборников двигателей расположены по бокам носовой части фюзеляжа за кабиной экипажа, при этом нижняя кромка входов воздухозаборников двигателей расположена ниже обводов фюзеляжа.
7. Самолет по п.1, отличающийся тем, что входы воздухозаборников двигателей выполнены скошенными в двух плоскостях — относительно вертикальных продольной и поперечной плоскостей самолета.
8. Самолет по п.1, отличающийся тем, что плоскости хорд консолей цельноповоротного вертикального оперения отклонены от вертикальной плоскости на острый угол.
9. Самолет по п.1, отличающийся тем, что передние кромки поворотной части наплыва, консолей крыла и горизонтального оперения выполнены параллельными друг другу.
10. Самолет по п.1, отличающийся тем, что задние кромки крыла и горизонтального оперения выполнены параллельными друг другу.

сравнительные характеристики самолетов 5 поколения

• 1 — фюзеляж,  2 — наплыв фюзеляжа,  3 — консоли крыла,  4 — консоли цельноповоротного вертикального оперения (ЦПГО),
• 5 — консоли цельноповоротного горизонтального оперения (ЦПВО), 6 — мотогондолы двигателей,  7 — воздухозаборники двигателей,
• 8 — управляемые поворотные части наплыва фюзеляжа, 9 — поворотные носки крыла, 10 — элероны, 11 — флаппероны,
• 12-пилон ЦПВО,  13 — воздухозаборники продува мотоотсеков и теплообменников системы кондиционирования,
• 14 — поворотные реактивные сопла двигателей,  15 — срезы реактивных поворотных сопел двигателей,
• 16 — оси вращения поворотных сопел двигателей,  17 — плоскости вращения поворотных сопел двигателей.

Напоследок ряд интересных фотографий.

Звонок с земли по мобиле PAK-FA

Истребитель -дирижабль.

То ли истребитель то ли дерижабль

Скачать обои : <<Истребитель пятого поколения  Т-50 (ПАК-ФА)>>.

Обои разрешением 1920*1200

Скачиваем, щёлкаем по плюсу, картинка увеличивается, правой кнопкой и ищем пункт  сделать фоновым рисунком.

НАСЛАЖДАЕМСЯ.

Картинка для обоев T-50 (PAK-FA)

Предположительные технические характеристики.

• Экипаж: 1 человек
• Длина: 19,4 м
• Размах крыла: 14 м
• Размах заднего ГО: 10,8 м
• Высота: 4,8 м
• Площадь крыла: 90 м²
• Угол стреловидности:
• по передней кромке:
• поворотной части: 78°
• остальной: 48°
• по задней кромке: −14°
• База шасси: 6 м
• Колея шасси: 5 м

Вид T-50 (PAK-FA) с разных ракурсов

• Масса:
• пустого: 18500 кг
• нормальная взлётная масса:
• с 63 % топлива: 26510 кг
• со 100 % топлива: 30610 кг
• максимальная взлётная масса: 37000 кг
• Масса топлива: 11100 кг
• Нагрузка на крыло:
• при максимальной взлётной массе: 394 кг/м²
• при нормальной взлётной массе:
• с 63 % топлива: 294 кг/м²
• со 100 % топлива: 330 кг/м²

турбореактивный двухконтурный с форсажной камерой и управляемым вектором тяги

• Двигатель:
• Тип двигателя: турбореактивный двухконтурный с форсажной камерой и управляемым вектором тяги
• Модель: «АЛ-41Ф1»
• Тяга:
• максимальная: 2 × 8800 (около 10900 на «Изделии 129») кгс
• на форсаже: 2 × 15000 (около 18000 на «Изделии 129») кгс
• Масса двигателя: 1350 кг
• Управление вектором тяги:
• Углы отклонения вектора тяги: ±20° в плоскости
• Скорость отклонения вектора тяги: 60 °/с
• Тяговооружённость:
• при нормальной взлётной массе:
• с 63 % топлива: 1,13 (~1,36 с «Изделием 129») кгс/кг
• cо 100 % топлива: 0,98 (~1,17 с «Изделием 129») кгс/кг
• при максимальной взлётной массе: 0,85 (~1,01 с «Изделием 129») кгс/кг

Лётные характеристики

Предельная скорость на высоте: 2125—2600 км/ч (2,0—2,45 М)Максимальная бес форсажная скорость: 1300—2100 км/ч (1,1—2,0 М)Практическая дальность:на крейсерской скорости:с 63 % топлива: 2700 кмсо 100 % топлива: 4300 кмс 2 ПТБ: 5500 кмна бес форсажной сверхзвуковой скорости:с 63 % топлива: 1200 кмсо 100 % топлива: 2000 кмПродолжительность полёта: до 5,8 чПрактический потолок: 20000 мСкороподъёмность: 350 м/сДлина разбега/пробега: 350 мМаксимальная эксплуатационная перегрузка: + 10—11 gЭПР: по данным различных источников от 0,005 до 0,3 м²

 Вооружение

• Пушечное: 30 мм встроенная пушка (модернизированная ГШ-30-1, темп стрельбы и энергия отдачи сохранились)
• Боевая нагрузка:1310—10000 кг
• для воздушного боя, в отсеках вооружения: 1620 кг (8 × РВВ-СД + 2 × РВВ-МД)
• против наземных целей, в отсеках вооружения: 4220 кг (8 × КАБ-500 + 2 × РВВ-МД)
• Ракеты и бомбы будут располагаться на 16 точках подвески
• внутренние: 8 или 10
• внешние: 8 — под крыльями
• Во внутренних бомбоотсеках будут использоваться новые управляемые ракеты класса «воздух-воздух» малой дальности РВВ-МД, средней дальности РВВ-СД (Изделие 180) и большой дальности РВВ-
• БД (Изделие 180-БД). Отличия новых ракет от предшественников заключаются в повышенной дальности, чувствительности, помехозащищённости и возможности обнаружения и захвата цели во
• время автономного полёта, что позволяет производить быстрый пуск из внутренних отсеков вооружений. Также, вероятно, будут использоваться ракеты класса «воздух-воздух» КС-172 на внешних
• узлах подвески. Всего для нового истребителя разрабатывается вооружение 14 типов, включая ракеты «воздух-воздух» малой, средней, большой и сверхбольшой дальности, управляемые ракеты
• «воздух-поверхность» различного назначения, а также корректируемые авиабомбы.

Характеристики:  РЛС Н035 Ирбис:

• Обнаружение и сопровождение 4 наземные + 30 воздушных
• Одновременный обстрел: 8
• Дальность обнаружения целей:
• с ЭПР 3 м² до 400 км
• с ЭПР 1 м² до 300 км
• с ЭПР 0,5 м² до 240 км
• с ЭПР 0,1м² до 165 км
• с ЭПР 0,01м² до 90 км
• Углы обзора: 240° (±120°)
• Мощность: 5000 Вт
