Стерео усилитель на TDA2616 10Вт+10Вт

Сегодня пойдет речь о Hi-Fi аудиоуслителе 2×12 Вт в основе которого будет микросхема TDA2616 от фирмы Phillips. Огромным плюсом этого усилителя является простота и надежность, в нем используется очень мало внешних элементов. И это делает схему идеальной для портативных усилителей мощности. Усилитель обеспечивает на 2 канала по 12 Вт (динамики по 8 Ом) при двухполярном питании +/- 12 В.

TDA2616 – это стерео усилитель мощности звука, выпускаемый в 9-выводном корпусе SIL-9. Ее специально разработали для устройств, питаемых от сети, таких как радиоприемник, стереомагнитофон и телевизор. Параметры микросхемы отвечают стандарту Hi-Fi в соответствии стандартам IEC 268 и DIN 45500. Также TDA2616 содержит специальную встроенную цепь для подавления хлопков в колонках, при включении или выключении усилителя.

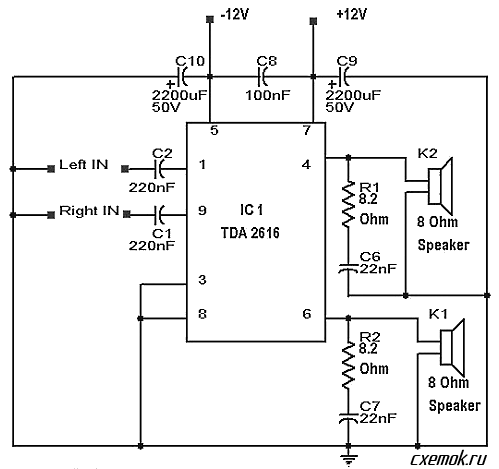

Принципиальная схема усилителя:

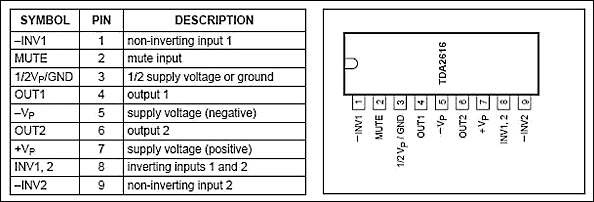

Назначение выводов и макет микросхемы TDA2616:

Примечания к схеме:

• Все конденсаторы, кроме C9 и C10 керамические.
• Все остальные конденсаторы электролитические и должны быть рассчитаны на 50 В.
• Используйте хорошо отрегулированный и отфильтрованный источник двухполярного питания +/- 12 В, который обеспечит как минимум 2 А постоянного тока.

Интересная статья:  Что нужно учесть при выборе клавиатуры

Немного нетрадиционный корпус SIL-9, но достаточно удобный для крепления радиатора охлаждения микросхемы TDA2616 может стать причиной для сборки простого двухканального УМЗЧ. Её длинные выводы можно изогнуть, адаптировав под определенный корпус усилителя.

В свой функционал микросхема включает защиту от перегрева, которая с ростом температуры плавно ограничивает выходную мощность, а также защиту от короткого замыкания на выходе усилителя.

Основные характеристики микросхемы TDA2616

Максимальное напряжение питания (симметричное) ……… ±21В

*Типовое напряжение питания (несимметричное) ………. +24В

Сопротивление нагрузки ………. 4-8Ом (зависит от Vp)

Выходная мощность (на каждый канал при THD=0.5%):

Vp=±16В, Rout=8Ом ……. 12Вт

Vs=+24В, Rout=8Ом ……… 6Вт

Vs=+24В, Rout=4Ом …….. 10Вт

*Максимальное напряжение Vs (несимметричное) составляет 32 Вольта постоянного тока.

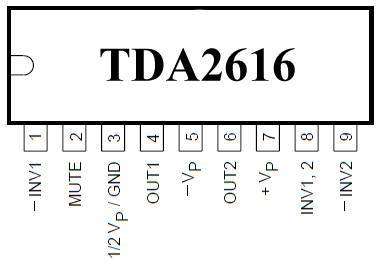

Подробные характеристики указаны в Datasheet. Обозначение выводов представлено ниже.

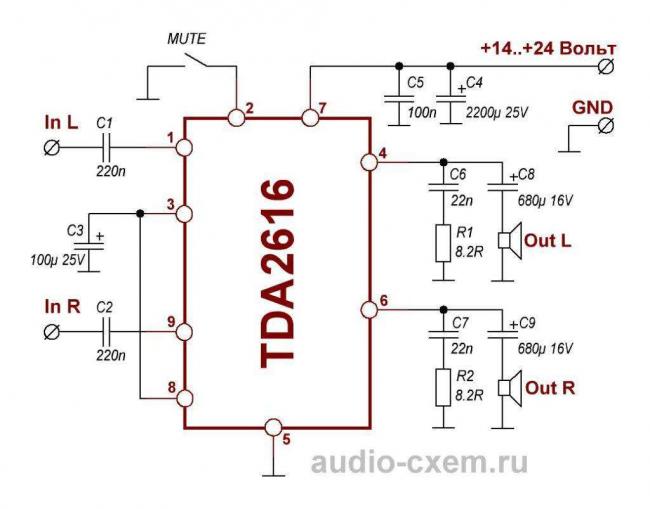

Схема стерео усилителя на TDA2616

Резисторы R1 и R2 мощностью 0.25Вт. Неполярные конденсаторы C1 и C2 желательно использовать пленочные, я установил такие в качестве всех неполярных конденсаторов. Если эксплуатировать усилитель при напряжении питания более 20В, то для повышения его надежности рекомендую использовать электролитический конденсатор C4 на 35В.

Не забываем установить перемычку между 3 и 8 выводами.

При тестировании усилителя, он начинал запускаться при 14В.

Для охлаждения микросхемы, необходимо к её фланцу через теплопроводящую пасту прикрепить радиатор. Площадь его поверхности должна быть более 150см².

Функция MUTE

Для включения беззвучного режима (MUTE) необходимо вывод 2 соединить с общим проводом (GND). На печатной плате есть клемма «MUTE», в нее можно установить выводы фиксируемой кнопки, при замыкании которой включается режим «Без звука».

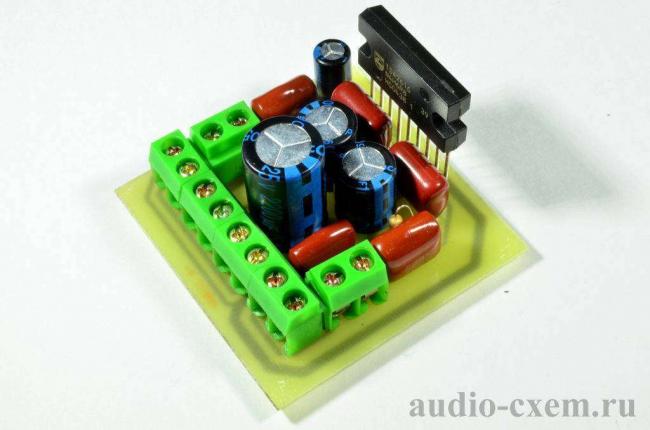

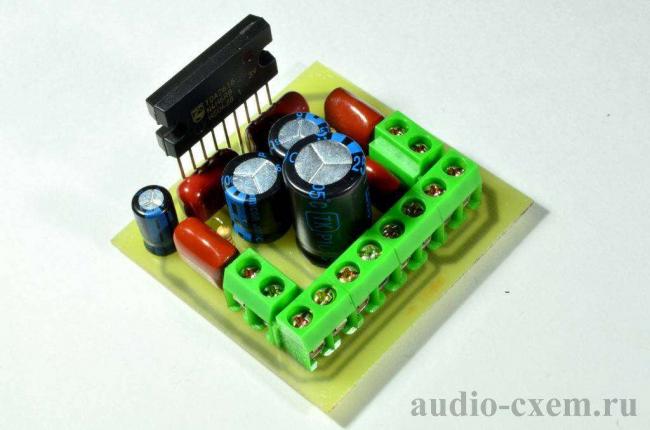

Печатная плата усилителя на TDA2616 СКАЧАТЬ

Datasheet на TDA2616 СКАЧАТЬ

Немного нетрадиционный корпус SIL-9, но достаточно удобный для крепления радиатора охлаждения микросхемы TDA2616 может стать причиной для сборки простого двухканального УМЗЧ. Её длинные выводы можно изогнуть, адаптировав под определенный корпус усилителя.

В свой функционал микросхема включает защиту от перегрева, которая с ростом температуры плавно ограничивает выходную мощность, а также защиту от короткого замыкания на выходе усилителя.

Основные характеристики микросхемы TDA2616

Максимальное напряжение питания (симметричное) ……… ±21В

*Типовое напряжение питания (несимметричное) ………. +24В

Сопротивление нагрузки ………. 4-8Ом (зависит от Vp)

Выходная мощность (на каждый канал при THD=0.5%):

Vp=±16В, Rout=8Ом ……. 12Вт

Vs=+24В, Rout=8Ом ……… 6Вт

Vs=+24В, Rout=4Ом …….. 10Вт

*Максимальное напряжение Vs (несимметричное) составляет 32 Вольта постоянного тока.

Подробные характеристики указаны в Datasheet. Обозначение выводов представлено ниже.

Схема стерео усилителя на TDA2616

Резисторы R1 и R2 мощностью 0.25Вт. Неполярные конденсаторы C1 и C2 желательно использовать пленочные, я установил такие в качестве всех неполярных конденсаторов. Если эксплуатировать усилитель при напряжении питания более 20В, то для повышения его надежности рекомендую использовать электролитический конденсатор C4 на 35В.

Не забываем установить перемычку между 3 и 8 выводами.

При тестировании усилителя, он начинал запускаться при 14В.

Для охлаждения микросхемы, необходимо к её фланцу через теплопроводящую пасту прикрепить радиатор. Площадь его поверхности должна быть более 150см².

Функция MUTE

Для включения беззвучного режима (MUTE) необходимо вывод 2 соединить с общим проводом (GND). На печатной плате есть клемма «MUTE», в нее можно установить выводы фиксируемой кнопки, при замыкании которой включается режим «Без звука».

Печатная плата усилителя на TDA2616 СКАЧАТЬ

Datasheet на TDA2616 СКАЧАТЬ
