Самодельный корпус для усилителя из дерева

Тут мне ещё повезло, что один конец коробки был закрыт пластиной которая приварена на контактную сварку.

Дальше отпиливаем по высоте, не забыв оставить металла для того, что бы его подогнуть и к нему в будущем прикрепить дно. Я оставил 1 см.

Затем отмеряем 1 см снизу, чертим карандашом, а затем с силой проводим несколько раз отвёрткой, что бы была борозда по которой мы будем гнуть.

Вот про эти пропилы с трёхугольничками я говорил выше.

Ну тут уже приходит время делать заднюю панель, переднюю панель и делать отверстия под педернюю панель. поэтому я нарисовал «чертёж» этих панелек. Люди которые знают и умеют чертить, пожалуйста, не кидайтесь в меня камнями, я знаю, что они не правильно начерчены, но чертил я их сугубо для себя.

И да, я уже засверлился и закрепил её, сфоткать забыл. Ещё забыл сфоткать, как я резал дно и делал отверстия, под разъёмы.

Размечаем по чертежу перед, керним, сверлим и примеряем.

Теперь примеряем, плату и трансформатор.

Ну и конечно вспоминаем про вентиляцию сей коробки. Размечаем, керним, сверлимся. И на выходе получаем, очень «ровные» проёмы для вентиляции. Ну поскольку я крыворукий рукожоп, мне это простительно.

Теперь вентиляция на верху. А вот здесь, я забыл, что у меня есть ножовка по металлу и рубанул болгаркой, и вот здесь, это просто пиз*ец как ровно всё вышло, что даже мне, как рукожопу, не простительно.

Усилитель Джона Линсли Худа - JLH - немного о сборке В

Теперь лицевая панель. Находим какой-то кусок алюминя. и вырезаем нужное, затем по старой схеме размечаем и бла бла бла

1 29.10.12 Dimonos 95 369 23 Приличный корпус для усилителя сделать можно. Своими руками, с помощью простейших ручных инструментов. Применяя детали из готовых устройств с минимальными переделками. Никаких новейших технологий и станков, только желание и немного умения. Железяка старая, делал 10-15 лет назад, процесс не фотографировал, но взамен фотографиям нарисовал рисунки. Делал около полугода вечерами, частично на работе, частично дома.И одну неделю вечерами на кухне без уборки и наведения порядка, когда жена с дочкой были в отъезде. За эту неделю очень существенно продвинулся, поэтому и раскрываю тайну.Но Вы никому не говорите!Даже и не помню, как я на такое повёлся, может быть это была зависть к красивой аппаратуре из журналов, может вид имеющихся самоделок уже надоел, не знаю. Сейчас бы я на такое не решился, наверное, все-таки работа приличная и кропотливая.Но глядя сейчас на усилитель, я рад, что тогда не спасовал, получилось недурно, внешним видом доволен.Короче так или иначе, а надо было строить. Стройку начал с обдумывания назначения, компоновки и естественно внешнего вида в общем. Строить собрался именно усилитель мощности, предварительный на тот момент у меня был, был в отдельном (деревянно-пластмассовом) корпусе.Весь этот дизайн внешнего вида, компоновка напрямую зависели от имеющихся или потенциально имеющихся заготовок и деталей. Поэтому сперва прикинул, что у меня есть, что нужно добыть, и как все это соединить, чтобы получить то, что хочу.Ну раз усилитель мощности, значит на передней панели ничего можно не ставить, кроме разве только сетевой кнопки и парочки каких-нибудь индикаторов включения/выключения. Это радует-сверлить много отверстий и придумывать где их размещать не нужно.Я выбрал дизайн, где сетевая кнопка находиться по центру панели. Соответственно и установить я ее собирался сразу за передней панелью, а сетевой провод до кнопки провести через весь усилитель.Как раз мне товарищ презентовал алюминиевый профиль, достаточно широкий, чтобы из него можно было сделать высокую ПП (переднюю панель).Еще одним достоинством такого профиля была возможность прикрепить его к остальному корпусу не портя само лицо усилителя всякими винтами и саморезами.Т.е почти заводкая ПП.К передней панели у меня крепятся кой-какие детали, и я для облегчения процесса крепежа,между ребрами поставил деревянную панель. Очень удобно.Добыл несколько радиаторов, у которых сразу отрезал ножёвкой все рёбра с одной стороны, и немного привёл их в нормальный вид: подчистил, притупил кромки и снял фаски. Сторону на которую надо крепить активные элементы отшлифовал более тщательно. Шлифовать до ровности не обязательно все, можно только то место на которое потом станут или МС или транзисторы. Потом покрасил (но только снаружи).

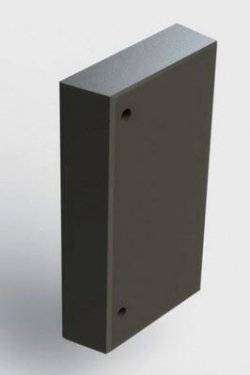

Длины радиаторов не хватило на всю глубину корпуса, пришлось нарастить еще куском .И все. радиаторы кончились, а надо еще немного, около 60 мм.Ну и фиг с ним, еще радиаторы искать не стал, это место закрыл деревянной покрашенной вставкой.

Эти все части радиаторов и вставка скреплены сверху (изнутри усилителя) алюминиевым уголком.В принципе вот и готовые боковые стенки. А снизу вся эта конструкция прикручивается к шасси.А шасси служит железяка (эпу) от вертушки вега 110.Она же и определила глубину усилителя. Железо там хорошее, в меру толстое, края загнуты (отбортованы), то что надо.Если прикрепить радиаторы к шасси, уже получается почти макет корпуса, на который можно все ставить и испытывать усилитель.

Что ещё остается для полноценного корпуса? Задняя стенка (в которой нужно делать много всяких отверстий и креплений), верхняя крышка (с отверстиями для вентиляции), ну и как то надо облагородить низ усилителя-сделать днище и поставить усилок на ножки.Само шасси незаконченная конструкция, крепить ноги и днище к нему неудобно. Да и внешний вид «голимый» Пришлось сделать рамку из дерева определенного профиля.Рамка вставляется в шасси снизу, а к низу самой рамки в четверть крепиться пластмассовое днище.Днище прекрасно получилось из пластикового днища той же Веги 110.Заднюю стенку и крышку пришлось вырезать из цельного куска какого-то дюралюминия. Поцарапанного, и местами с выбоинами. Пришлось попотеть… Ножовка, цикля, напильники, наждачная бумага-все пошло в ход.Крепление частей в основном винтами и саморезами: радиаторы на шасси винтами (в радиаторах сверлил отверстия и нарезал резьбу, потом снизу винты М5),Остальное по разному, где винты, где саморезы.Ножки привинчены к пластиковому днищу изнутри, а на металлическом шасси снизу, в тех местах, где установлены ножки, приклеены брусочки. Чтобы потом, в готовом виде днище не прогибалось под тяжестью корпуса.Днище крепиться к рамке саморезами. Сама рамка уже закреплена на шасси.Изначально в крышке просверлил для вентиляции отверстия. По памяти, то ли 10, то ли 8 мм диаметром. Аккуратными рядами. Это уже потом, через полгода сделал сетки.Вот как раз в тех местах, где сетки и были отверстия.Хотелось избавиться от видимого крепежа и сверху, но не вышло-ничего не придумал.Поэтому помучился немного с подгонкой отверстий. Ручной дрелью, аккуратно, по чуть чуть подгонял фаску по глубине, чтобы шляпки саморезов топились одинаково и заподлицо.Шляпки у саморезов полукруглые. В общем старался, чтобы выглядело по «заводскому».Стык ПП и крышки получился без саморезов. Там в ПП есть паз, куда классненько так вставилась крышка.Ну… с заднее панелью вроде все ясно из фото.Все стандартно, только ручки «input level» сразу не было. 4-х разъёмов входов и кнопок рядом с ними тоже. Это уже потом. Такой вот апгрейд. Чтобы громкость регулировать без предвара, пока предвар, ну скажем перебирается или перепаивается. Заодно появилась возможность оперативно сравнить звук с предварительным и напрямую.Давно уже собираюсь заменить колоночные клеммы на более кошерные, но как то недосуг, хотя все есть.Покраска деталей более менее стандартная, технологий особо я не знал, как то интуитивно покрасил. Радиаторы, красил на «горячую-горячую» — на нагретый радиатор наносил нитроэмаль.Так прочнее держится. ПП крышку и остальные аллюминиевые части загрунтовал перед покраскойпорошком, разведенным в растворителе. Порошок- для порошковой окраски корпусов СВЧ печей.Если грубо не скрести и не бить, пока все держится.Покрашено все в темно серый цвет. Смесь черной нитроэмали+ немного аллюминиевой пудры+ еще чего-то цветного для придания нужного оттенка.Фото внутренностей.

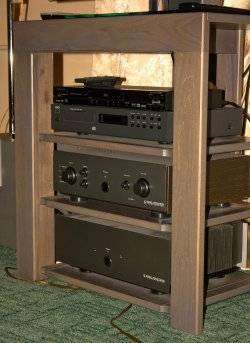

В стойке

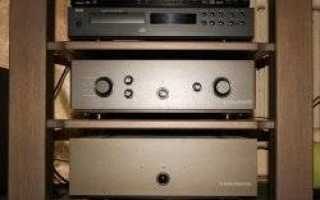

Предусилитель, УМЗЧ, источники.

Вот вроде и все.Поскриптум: написано естественно не все, многих мелочей нет. Чтобы написать все полностью нужнонамного больше писанины, с эмоциями, переживаниями…много технических моментов пропущено. Мелочевки. Но основное здесь есть.Самым простым оказалось вставить подготовленную статью в редактор портала. Ушло от силы 15 минут. А этого как раз я и боялся больше всего… Самым сложным — написать статью.Лично мне с художественной стороны не очень нравиться. Сужу по факту. Но уж как есть. По другому не смог придумать.Если вы это читаете, значит прочли. Спасибо!
